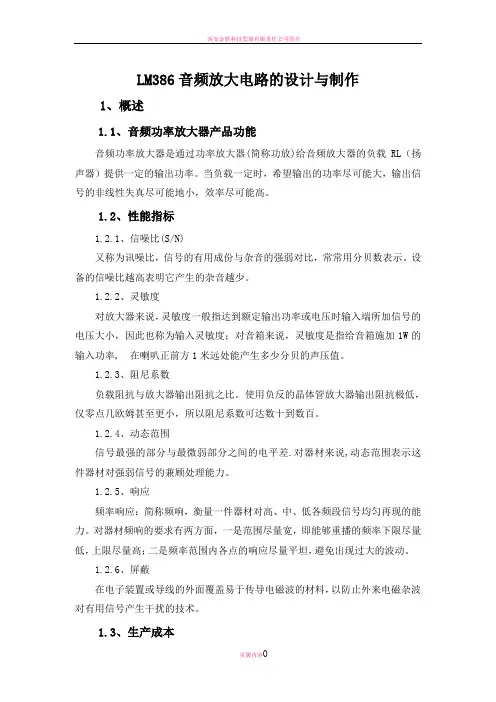

页脚内容0 LM386音频放大电路的设计与制作

1、概述

1.1、音频功率放大器产品功能

音频功率放大器是通过功率放大器(简称功放)给音频放大器的负载RL（扬声器）提供一定的输出功率。当负载一定时，希望输出的功率尽可能大，输出信号的非线性失真尽可能地小，效率尽可能高。

1.2、性能指标

1.2.1、信噪比(S/N)

又称为讯噪比，信号的有用成份与杂音的强弱对比，常常用分贝数表示。设备的信噪比越高表明它产生的杂音越少。

1.2.2、灵敏度

对放大器来说，灵敏度一般指达到额定输出功率或电压时输入端所加信号的电压大小，因此也称为输入灵敏度；对音箱来说，灵敏度是指给音箱施加1W的输入功率, 在喇叭正前方1米远处能产生多少分贝的声压值。

1.2.3、阻尼系数

负载阻抗与放大器输出阻抗之比。使用负反的晶体管放大器输出阻抗极低，仅零点几欧姆甚至更小，所以阻尼系数可达数十到数百。

1.2.4、动态范围

信号最强的部分与最微弱部分之间的电平差.对器材来说,动态范围表示这件器材对强弱信号的兼顾处理能力。

1.2.5、响应

频率响应：简称频响，衡量一件器材对高、中、低各频段信号均匀再现的能力。对器材频响的要求有两方面，一是范围尽量宽，即能够重播的频率下限尽量低，上限尽量高；二是频率范围内各点的响应尽量平坦，避免出现过大的波动。

1.2.6、屏蔽

在电子装置或导线的外面覆盖易于传导电磁波的材料，以防止外来电磁杂波对有用信号产生干扰的技术。

1.3、生产成本 西安金软科技发展有限责任公司简介

页脚内容1 电路简单，成本不高。

1.4、应用领域

甲类功放失真最小，效率最低，发热最大。功率不易做的很大。乙类功放正负半周分别放大（推挽），引入多种失真，但效率高。甲乙类功放小信号时工作于甲类大信号时工作于乙类，兼顾失真和效率，是目前主流功放类型，合理设计电路精选元器件，可以做出很高的指标。丁类功放就是近年来兴起的数字功放，有极高的效率，也有相当高的技术指标，广泛用于小型电子产品中，比如汽车音响中。但丁类功放在音响发烧友中还没有得到普遍认可。

【最新整理，下载后即可编辑】 【最新整理，下载后即可编辑】

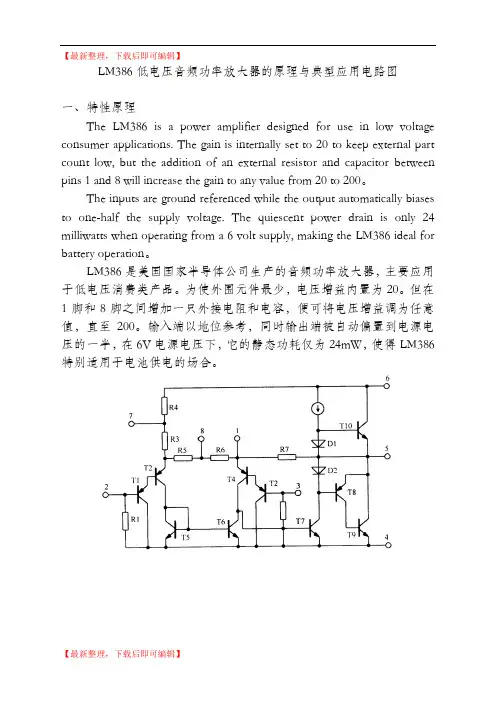

LM386低电压音频功率放大器的原理与典型应用电路图

一、特性原理

The LM386 is a power amplifier designed for use in low voltage

consumer applications. The gain is internally set to 20 to keep external part

count low, but the addition of an external resistor and capacitor between

pins 1 and 8 will increase the gain to any value from 20 to 200。

The inputs are ground referenced while the output automatically biases

to one-half the supply voltage. The quiescent power drain is only 24

milliwatts when operating from a 6 volt supply, making the LM386 ideal for

battery operation。

LM386是美国国家半导体公司生产的音频功率放大器，主要应用于低电压消费类产品。为使外围元件最少，电压增益内置为20。但在1脚和8脚之间增加一只外接电阻和电容，便可将电压增益调为任意值，直至200。输入端以地位参考，同时输出端被自动偏置到电源电压的一半，在6V电源电压下，它的静态功耗仅为24mW，使得LM386特别适用于电池供电的场合。

【最新整理，下载后即可编辑】

LM386的封装形式有塑封8引线双列直插式和贴片式。

贴片封装形式SOP

LM386特性(Features)：

课程设计说明书

课程设计名称： 模拟电路课程设计

课程设计题目： 简易电子琴

模拟电路 课程设计任务书

题目 简易电子琴

内容及要求

① 产生e调8个音阶的振荡频率，分别由1、2、3、4、5、6、7、0号数字键控制；

② 其频率分别为：1：261.6、2：293.6、3：329.6、4：349.2、5：392.0、6：440.0、7：439.9、0：523；

③ 利用集成功放放大该信号，驱动扬声器；

④ 设计一声调调节电路，改变生成声音的频率。

进度安排

第7周：查阅资料，学习仿真软件，确定方案，完成原理图设计及仿真；

第8周：领元器件、仪器设备，制作、焊接、调试电路，完成系统的设计；

第9周：检查设计结果、撰写课设报告。 摘要

音乐在人类社会扮演着重要的角色，传统的乐器学习难度大且价格高昂，而一些简易的电子乐器价格相对便宜，能满足一般爱好者需求。故研制电子乐器具有一定社会意义。

本次课程设计中，采用NE555和LM386功率放大器来完成设计要求。利用555定时器构成多谐振荡器，通过8个按键控制不同的RC组合使其产生不同频率八个基本音阶的脉冲信号波，通过LM386功率放大器驱动扬声器，即可发出八个音阶的音乐。

关键词：简易电子琴、NE555、LM386、8个音阶

目录

第一章 系统组成···············································1

1.1系统框图················································1

1.2系统介绍················································1

第二章 各模块设计·············································2

研究LM386的心得体会

通过研究得知，功率放大器的作用是给音响放大器的负载(扬声器)提供一定的输出概率。当负载一定时，希望输出的功率尽可能大，输出的信号的非线性失真尽可能小，效率尽可能高。LM386是美国的国家半导体公司生产的音频功率放大器，主要应用于低电压消费类产品。为使外围元件最少，电压增益内置为20，但在1脚和8脚之间增加一只外接电阻或电容，便可将电压增益调为任意值，直至200，输入端以地为参考，同时输出端被自动地偏置到电源电压的一半，工作电压范围宽， 4~12V或5~18V在6V电源电压下，它的静态功耗仅为24mV且外围元件少。

通过系统组成及工作原理得知。电压增益可调20-200。也可以调低失真度。

在开放的情境中主动探索，亲身体验，在愉快的心情中自主学习，提高能力，我们在研究性学习中不断收获，得到锻炼，提升自我。 这是我们对本次研究性学习的真实体会。
