四大谱图详解

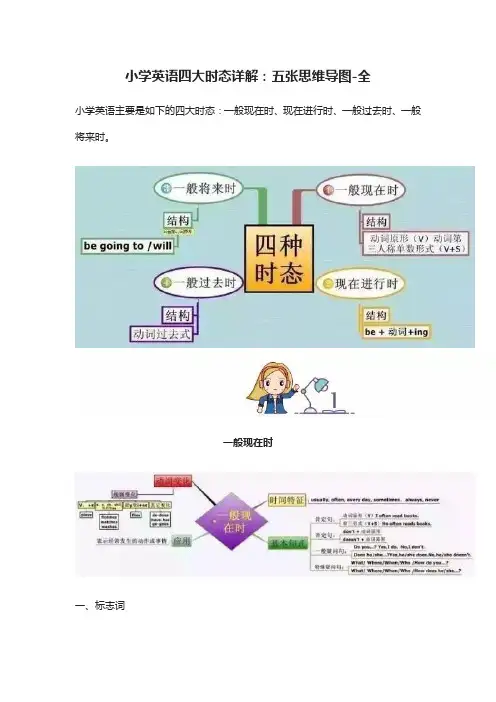

小学英语四大时态详解：五张思维导图-全

小学英语主要是如下的四大时态：一般现在时、现在进行时、一般过去时、一般将来时。

一般现在时

一、标志词 always(总是)

usually(通常)

often(经常)

sometimes(有时)

never(从不)

every(每一)

二、基本用法

1.表示事物或人物的特征、状态。

2.表示经常性、习惯性的动作。

3.表示客观现实。

三、构成

1.be动词 ：主语+be动词（am isare）+其它.

2.行为动词 ：主语+行为动词+其它。

四、句型

肯定句：

A. be 动词：be+主语+其它。 B. 行为动词

：主语+动词（注意人称变化）+其它。

否定句：

A.be动词：主语+be+not+其它。

B.行为动词：主语+助动词（do/does）+not+d动词原形+其它

一般疑问句：A.be动词：be+主语+其它。

B.行为动词：助动词（Do/Does）+主语+动词原形+其他.

特殊疑问词：疑问词+一般疑问句

现在进行时

一、标志词

now（现在）, look（看），listen（听）

二、基本用法

表示现阶段正在进行的动作

三、基本结构

1.肯定句：主语+be动词+动词现在分词（ing）+其它。

2.否定句：主语+be动词+not+动词现在分词（ing）+其它。

3.一般疑问句：be动词+主语+现在分词（ing）+其它。

4.特殊疑问句：疑问词+一般疑问句。

一般将来时 一、标志词

tomorrow（明天），soon（不久），will（将要=be going to）

二、基本用法

表示在在将来某个时间要发生的动作或存在的状态。

三、基本结构

1.肯定句：主语 + be going to + 动词原形。

主语+will+动词原形。

2.否定句：主语 + be going to +动词原形。

主语 +won’t + 动词原形

3.一般疑问句：Be + 主语 + going to+动词原形

1 某未知物分子式为C5H12O，它的质谱、红外光谱以及核磁共振谱如图，它的紫外吸收光谱在200 nm以上没有吸收，试确定该化合物结构。

1 : 2 : 9

[解] 从分子式C5H12O，求得不饱和度为零，故未知物应为饱和脂肪族化合物。

未知物的红外光谱是在CCl4溶液中测定的，样品的CCl4稀溶液的红外光谱在3640cm-1处有1尖峰，这是游离O H基的特征吸收峰。样品的CCl4浓溶液在3360cm-1处有1宽峰，但当溶液稀释后复又消失，说明存在着分子间氢键。未知物核磁共振谱中δ4. 1处的宽峰，经重水交换后消失。上述事实确定，未知物分子中存在着羟基。

未知物核磁共振谱中δ0.9处的单峰，积分值相当3个质子，可看成是连在同一碳原子上的3个甲基。δ3.2处的单峰，积分值相当2个质子，对应1个亚甲基，看来该次甲基在分子中位于特丁基和羟基之间。

质谱中从分子离子峰失去质量31（－CH2OH）部分而形成基峰m/e57的事实为上述看法提供了证据，因此，未知物的结构是

CCH3H3CCH3CH2OH

根据这一结构式，未知物质谱中的主要碎片离子得到了如下解释。

CCH3H3CCH3CH2OH+.C+CH3CH3H3CCH2OH+m/e31m/e88m/e57-2H-CH3-CH3-HCH3CCH2+m/e29m/e73m/e41

2 某未知物，它的质谱、红外光谱以及核磁共振谱如图，它的紫外吸收光谱在210nm以上没有吸收，确定此未知物。

2263

[解] 在未知物的质谱图中最高质荷比131处有1个丰度很小的峰，应为分子离子峰，即未知物的分子量为131。由于分子量为奇数，所以未知物分子含奇数个氮原子。根据未知物的光谱数据亚无伯或仲胺、腈、酞胺、硝基化合物或杂芳环化合物的特征，可假定氮原子以叔胺形式存在。

红外光谱中在1748 cm-1处有一强羰基吸收带，在1235 cm-1附近有1典型的宽强C－O－C伸缩振动吸收带，可见未知物分子中含有酯基。1040 cm-1处的吸收带则进一步指出未知物可能是伯醇乙酸酯。

四大名谱

在检测领域，有四大名谱，色谱、光谱、质谱、波谱

质谱：分析分子、原子、或原子团的质量的，可以推测物质的组成，一般用于定性分析较多，也可定量。

色谱：是一种兼顾分离与定量分析的手段，可分辨样品中的不同物质。

光谱：定性分析，确定样品中主要基团，确定物质类别。从红外到X射线，都是光谱，其应用范围差别很大，是对分子或原子的光谱性质进行分析解析的。

波谱：通常指四大波谱，核磁共振（NMR）,物质粒子的质量谱-质谱（MS）,振动光谱-红外/拉曼(IR/Raman）,电子跃迁-紫外（UV）。

光谱分析法

光谱分析

由于每种原子都有自己的特征谱线，因此可以根据光谱来鉴别物质和确定它的化学组成和相对含量。

光谱分析时，可利用发射光谱，也可以利用吸收光谱。这种方法的优点是非常灵敏而且迅速。某种元素在物质中的含量达10皮克，就可以从光谱中发现它的特征谱线，因而能够把它检查出来。

光谱的分类

按波长区域不同，光谱可分为红外光谱、可见光谱和紫外光谱。

按产生的本质不同，可分为原子光谱和分子光谱。

按产生的方式不同，可分为发射光谱、吸收光谱和散射光谱。

按光谱表现形态不同，可分为线光谱、带光谱和连续光谱。

分光光谱技术可用于：

通过测定某种物质吸收或发射光谱来确定该物质的组成；

通过测量适当波长的信号强度确定某种单独存在或其他物质混合存在的一种物质的含量；

通过测量某一种底物消失或产物出现的量同时间的关系，示踪反应过程。

鉴定分子式、结构式的方法

紫外光谱：反应分子中共轭体系状况；

红外光谱：光能团鉴定、分子中环、双键数目。

光谱法的优缺点

（1）分析速度较快 原子发射光谱用于炼钢炉前的分析，可在l～2分钟内，同时给出二十多种元素的分析结果。

（2）操作简便 有些样品不经任何化学处理，即可直接进行光谱分析，采用计算机技术，有时只需按一下键盘即可自动进行分析、数据处理和打印出分析结果。在毒剂报警、大气污染检测等方面，采用分子光谱法遥测，不需采集样品，在数秒钟内，便可发出警报或检测出污染程度。 （3）不需纯样品 只需利用已知谱图，即可进行光谱定性分析。这是光谱分析一个十分突出的优点。

11 某一未知化合物的质谱、红外光谱和核磁共振谱见图2-16. 2-1'l和2 18。也测定了它的紫外光谱数据：在200nm以上没有吸收。试确定该化合物的结构。

质谱数据

m/z 相对峰度/% m/z

相对峰度/% m/z 相对峰度/% m/z 相对峰度/%

26 1 39 11 44 4 102(M) 0.63

27 18 41 17 45 100 103(M+1) 0.049

29 6 42 6 59 11 104(M+2)

0.0032

31 4 43 61 87 21

[解] 根据M+1=7.8, M+2=0.5，从Beynon表找出有关式子，然后排除含有奇数个氮原子的式子(因为未知物的分子量为偶数)，剩余的列出：

M+1 M+2

C5H14N2 6.39 0.17

C6H2N2 7.28 0.23

C6H14O 6.75 0.39

C7H2O 7.64 0.45

其中最接近未知物的M + 1（7.8）和M + 2（0.5）值的是C7H2O。此外，C5H14N2和C6H14O也较为接近。考虑到未知物的紫外光谱在200 nm以上没有吸收，核磁共振谱在芳环特征吸收区域中也没有吸收峰等事实，说明未知物是脂肪族化合物。根据这一点，上述三个式子只有C6H14O可以作为未知物的分子式。从分子式可知该化合物不饱和度为零。

在未知物的红外光谱中，没有羰基或羟基的特征吸收，但分子式中又含有氧原子，故未知物为醚的可能性很大。在1130cm-1~ 1110 cm-1之间有一个带有裂分的吸收带，可以认为是C—O—C的伸缩振动吸收。

另一方面，核磁共振谱中除了在δ1. 15处的双峰和δ3.75处的对称七重峰(它们的积分比为6:1)以外没有其它峰，这非常明确地指出了未知物存在着2个对称的异丙基。对于这一点，红外光谱中的1380 cm-1和1370 cm-1处的双峰，提供了另一个证据。

根据上述分析得到的信息，未知物的结构式可立即确定为：
