液压系统压力等级划分

低压管道 公称压力不超过2.5MPa

中压管道 公称压力4-6.4MPa

高压管道 公称压力10-100MPa

超高压管道 公称压力超过100MPa

压力管道级别的划分

6.1 长输管道为GA 类，级别划分为：

6.1.1 符合下列条件之一的长输管道为GA1 级：

a) 输送有毒、可燃、易爆气体介质，设计压力P<1.6MPa 的管道；

b) 输送有毒、可燃、易爆液体介质，输送距离（注1）≥200Km 且管道公

称直径DN≥300mm 的管道；

c) 输送浆体介质，输送距离≥50Km 且管道公称直径DN≥150mm 的管道。

6.2 公用管道为GB 类,级别划分为：

GB1、燃气管道；

GB2、热力管道。

6.3 工业管道为GC 类；级别划分为：

6.3.1 符合下列条件之一的工业管道为GC1 级：

a) 输送GB5044《职业性接触毒物危害程度分级》中，毒性程度为极度危害

介质的管道；

b) 输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火

规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力

P≥4.0MPa 的管道；

c) 输送可燃流体介质、有毒流体介质，设计压力P≥4.0MPa 且设计温度大

于等于400℃的管道；

d) 输送流体介质且设计压力P≥10.0MPa 的管道。

6.3.2 符合下列条件之一的工业管道为GC2 级：

a) 输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火

规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力

P<4.0MPa 的管道；

b) 输送可燃流体介质、有毒流体介质，设计压力P<4.0MPa 且设计温度≥400

℃的管道；

c) 输送非可燃流体介质、无毒流体介质，设计压力P<10.0MPa 且设计温度

≥400℃的管道；

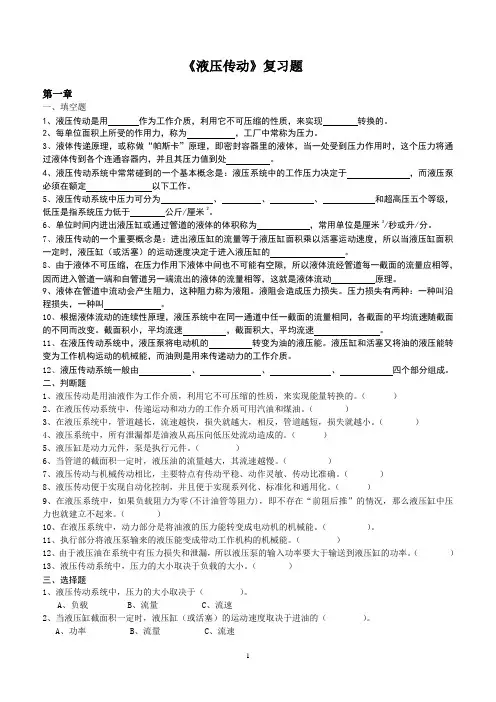

1 《液压传动》复习题

第一章

一、填空题

1、液压传动是用 作为工作介质，利用它不可压缩的性质，来实现 转换的。

2、每单位面积上所受的作用力，称为 ，工厂中常称为压力。

3、液体传递原理，或称做“帕斯卡”原理，即密封容器里的液体，当一处受到压力作用时，这个压力将通过液体传到各个连通容器内，并且其压力值到处 。

4、液压传动系统中常常碰到的一个基本概念是：液压系统中的工作压力决定于 ，而液压泵必须在额定 以下工作。

5、液压传动系统中压力可分为 、 、 、 和超高压五个等级，低压是指系统压力低于 公斤/厘米2。

6、单位时间内进出液压缸或通过管道的液体的体积称为 ，常用单位是厘米3/秒或升/分。

7、液压传动的一个重要概念是：进出液压缸的流量等于液压缸面积乘以活塞运动速度，所以当液压缸面积一定时，液压缸（或活塞）的运动速度决定于进入液压缸的 。

8、由于液体不可压缩，在压力作用下液体中间也不可能有空隙，所以液体流经管道每一截面的流量应相等，因而进入管道一端和自管道另一端流出的液体的流量相等，这就是液体流动 原理。

9、液体在管道中流动会产生阻力，这种阻力称为液阻。液阻会造成压力损失。压力损失有两种：一种叫沿程损失，一种叫 。

10、根据液体流动的连续性原理，液压系统中在同一通道中任一截面的流量相同，各截面的平均流速随截面的不同而改变。截面积小，平均流速 ，截面积大，平均流速 。

11、在液压传动系统中，液压泵将电动机的 转变为油的液压能。液压缸和活塞又将油的液压能转变为工作机构运动的机械能，而油则是用来传递动力的工作介质。

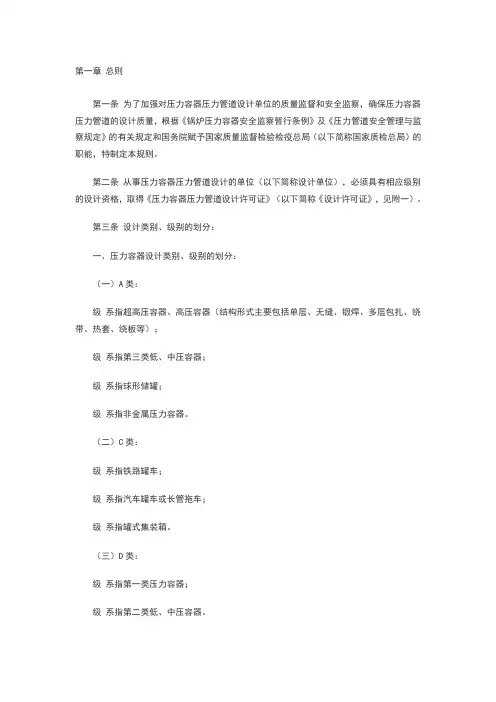

第一章 总则

第一条 为了加强对压力容器压力管道设计单位的质量监督和安全监察，确保压力容器压力管道的设计质量，根据《锅炉压力容器安全监察暂行条例》及《压力管道安全管理与监察规定》的有关规定和国务院赋予国家质量监督检验检疫总局（以下简称国家质检总局）的职能，特制定本规则。

第二条 从事压力容器压力管道设计的单位（以下简称设计单位），必须具有相应级别的设计资格，取得《压力容器压力管道设计许可证》（以下简称《设计许可证》，见附一）。

第三条 设计类别、级别的划分：

一、压力容器设计类别、级别的划分：

（一）A类：

级 系指超高压容器、高压容器（结构形式主要包括单层、无缝、锻焊、多层包扎、绕带、热套、绕板等）；

级 系指第三类低、中压容器；

级 系指球形储罐；

级 系指非金属压力容器。

（二）C类：

级 系指铁路罐车；

级 系指汽车罐车或长管拖车；

级 系指罐式集装箱。

（三）D类：

级 系指第一类压力容器；

级 系指第二类低、中压容器。 （四）SAD类 系指压力容器分析设计。

压力容器设计类别、级别、品种范围划分详见附二。

二、压力管道设计类别、级别的划分：

（一）长输管道为GA类，级别划分为：

1.符合下列条件之一的长输管道为GA1级：

（1）输送有毒、可燃、易爆气体介质，设计压力P＞的管道；

（2）输送有毒、可燃、易爆液体介质，输送距离（指产地、储存库、用户间的用于输送商品介质管道的直接距离）≥200km且管道公称直径DN≥300mm的管道；

（3）输送浆体介质，输送距离≥50km且管道公称直径DN≥150mm的管道；

2.符合下列条件之一的长输管道为GA2级：

（1）输送有毒、可燃、易爆气体介质，设计压力P≤的管道；

（2）GA1（2）范围以外的管道；

（3）GA1（3）范围以外的管道。

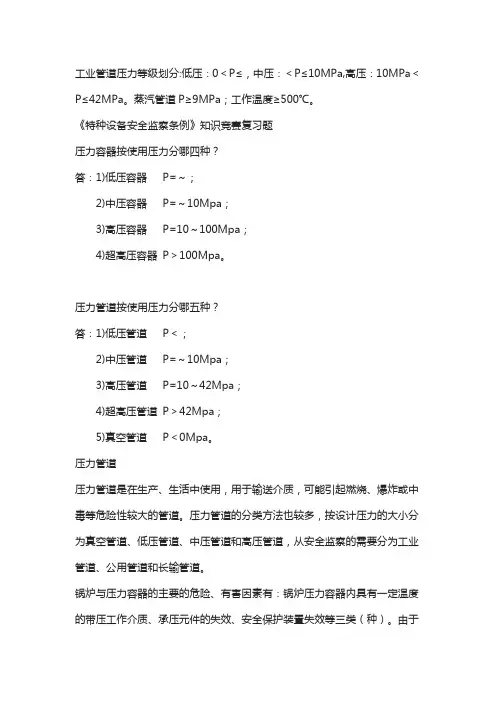

工业管道压力等级划分:低压：0＜P≤，中压：＜P≤10MPa,高压：10MPa＜P≤42MPa。蒸汽管道P≥9MPa；工作温度≥500℃。

《特种设备安全监察条例》知识竞赛复习题

压力容器按使用压力分哪四种？

答：1)低压容器 P=～；

2)中压容器 P=～10Mpa；

3)高压容器 P=10～100Mpa；

4)超高压容器 P＞100Mpa。

压力管道按使用压力分哪五种？

答：1)低压管道 P＜；

2)中压管道 P=～10Mpa；

3)高压管道 P=10～42Mpa；

4)超高压管道 P＞42Mpa；

5)真空管道 P＜0Mpa。

压力管道

压力管道是在生产、生活中使用，用于输送介质，可能引起燃烧、爆炸或中毒等危险性较大的管道。压力管道的分类方法也较多，按设计压力的大小分为真空管道、低压管道、中压管道和高压管道，从安全监察的需要分为工业管道、公用管道和长输管道。

锅炉与压力容器的主要的危险、有害因素有：锅炉压力容器内具有一定温度的带压工作介质、承压元件的失效、安全保护装置失效等三类（种）。由于安全防护装置失效或（和）承压元件的失效，使锅炉压力容器内的工作介质失控，从而导致事故的发生。

常见的锅炉压力容器失效有泄漏和破裂爆炸。所谓泄漏是指工作介质从承压元件内向外漏出或其他物质由外部进入承压元件内部的现象。如果漏出的物质是易燃、易爆、有毒物质，不仅可以造成热（冷）伤害，还可能引发火灾、爆炸、中毒、腐蚀或环境污染。所谓破裂爆炸是承压元件出现裂缝、开裂或破碎现象。承压元件最常见的破裂形式有韧性破裂、脆性破裂、疲劳破裂、腐蚀破裂和蠕变破裂等。

工程量清单与安装工程计价（下）

（三）共性问题说明

1、工业管道工程与其他各专业之间的工程范围划分如下：

（1）生产用水、燃气、蒸汽以厂区入口处计量表为界，计量表以外为其他专业，计量表以内为本附录范围。
