盲沟的施工方案

S309省道威远镇至长顺县城改扩建工程

K2+060-K2+140

盲沟施工方案

编制：

复核：

审核：

审定：

太平洋建设集团有限公司

2012年06月08日 盲沟施工方案 太平洋建设集团有限公司

2

盲沟施工方案

1、编制依据

（1）S309省道威远镇至长顺县城改扩建工程第一合同段《招标文件》及设计文件。

（3）我单位对该合同段工程现场踏勘及调查了解。

（4）交通部现行标准技术规范、验标及有关法律、法规。

（5）我单位现有的技术装备、人员素质、管理模式、施工经验、科技进步和施工能力等施工要素情况。

（6）我单位ISO9000族标准《质量手册》、《程序文件》。

2、 编制范围

本施工组织设计的编制范围为：S309省道威远镇至长顺县城改扩建工程K2+060-K2+140段排水盲沟。

3、 编制原则

（1）以满足本段路基施工需要为目的，合理配置施工队伍、机械设备、工程材料等资源。

（2）统筹安排，保证重点，科学合理地安排施工进度，组织连续均衡施工生产，做好工序衔接，确保按工期完成工程建设任务。

（3）运用现代科学技术，采用切实可行的安全保证措施，确保生产安全，做到文明施工。

（4）严格执行现行的《规范》、《验标》和《施工技术手册》，运用现代科学技术优化施工组织方案、施工工艺和施工方法。积极推广增产节约，努力降低成本，提高经济效益。

一、 工程概况： 盲沟施工方案 太平洋建设集团有限公司

3 本施工段路线地形复杂，系山岭重丘区一级公路。K2+060-K2+140路基主要为填方路基，填方高度约1米，挖方深度约3米，此段路基底部在施工时发现路床底部有渗水出现，在经确认后为路床位置渗水。为保证路基质量，防止路基及结构层因长期被水侵蚀，造成工程质量隐患。现采用碎石盲沟，盲沟采用土工布包碎石，碎石包裹排水管，断面尺寸100

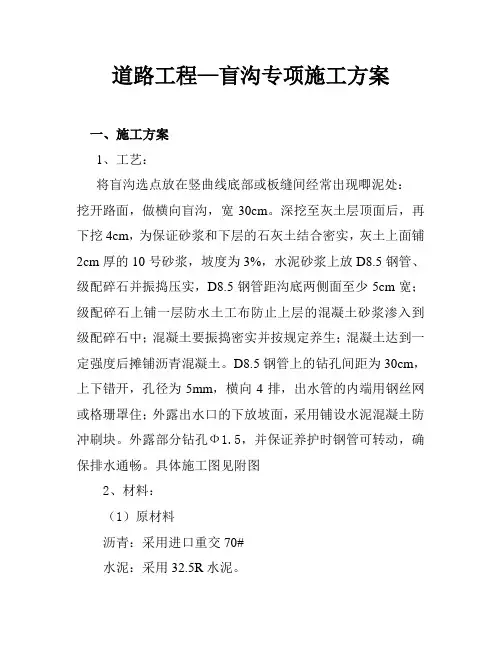

道路工程—盲沟专项施工方案

一、施工方案

1、工艺：

将盲沟选点放在竖曲线底部或板缝间经常出现唧泥处：

挖开路面，做横向盲沟，宽30cm。深挖至灰土层顶面后，再下挖4cm，为保证砂浆和下层的石灰土结合密实，灰土上面铺2cm厚的10号砂浆，坡度为3%，水泥砂浆上放D8.5钢管、级配碎石并振捣压实，D8.5钢管距沟底两侧面至少5cm宽；级配碎石上铺一层防水土工布防止上层的混凝土砂浆渗入到级配碎石中；混凝土要振捣密实并按规定养生；混凝土达到一定强度后摊铺沥青混凝土。D8.5钢管上的钻孔间距为30cm，上下错开，孔径为5mm，横向4排，出水管的内端用钢丝网或格珊罩住；外露出水口的下放坡面，采用铺设水泥混凝土防冲刷块。外露部分钻孔Ф1.5，并保证养护时钢管可转动，确保排水通畅。具体施工图见附图

2、材料：

（1）原材料

沥青：采用进口重交70#

水泥：采用32.5R水泥。 碎石：采用符合要求的中粗砂

早强剂：按要求采用

（2）材料配比要求

面层沥青混凝土采用：AC-16沥青混凝土。

混凝土采用配合比：C30。

级配碎石：细粒含量在通过率为85%时的粒经应比排水管钻孔宽或孔口直径大1.0-1.2倍。

砂浆配合比：10号。

二、质量保证体系

在施工中，我们坚持以质量为本的原则，建立完善的质量保证体系，配备专业的人员进行质量检查。具体措施如下：

1施工前抽检原材料，杜绝不合格材料进场。

2施工中严格控制配合比称量准确。

3分项工程个道工序结束后必须以经过内部检查和验收，并经监理工程师认可后方可进行下道工序的施工。

4对内推行全面质量管理，建立健全岗位质量责任制，及时找出并消除不利因素。

5积极配合监理工程师的工作，服从其监督。

五、安全生产、文明施工

为确保施工期间人员设备安全和减少环境污染，针对这次施工的特点指定如下措施： 1每个作业面要有专职安检员，负责组织安全施工和指挥车辆通行

2制定详细的安全保证措施，并在进场前组织所有施工人员进行学习，做到警钟长鸣，防患于未然。

重庆三环高速公路工程铜梁至合川段 盲沟施工方案

中交四航铜合高速公路工程总承包部一分部

目 录

一、编制目的 ................................................................................................................................... 1

二、编制依据 ................................................................................................................................... 1

三、适用范围 ................................................................................................................................... 2

四、工程概况 ................................................................................................................................... 2

4.1 工程简介 ........................................................................................................................... 2

4.2施工计划 ............................................................................................................................ 2

路基盲沟施工组织设计

一、工程概况

本工程位于信丰县铁石口九龙村境内，地形处于河流低丘区间与南岭重丘区的过渡区域上。沿线区域属亚热带丘陵山区湿润季风气候区，具有冬夏季风盛行，春秋降水集中，四季分明，气候温和，热量丰富，雨量充沛，酷暑和严寒时间短，无霜期长等气候特征。年平均气温在18.8—19.4℃，年平均降雨量为1443—1550mm。

地下水类型主要为第四系松散岩类孔隙潜水与基岩裂隙水，地下水质未受污染，对砼无腐蚀性。

沿线山体侵蚀切割严重，覆盖层较薄，区域内沟谷深切，地表冲沟、纹沟发育，水土流失严重。

二、施工准备

人员、设备均已进场到位，详见《人员投入一览表》和《进场设备报验单》

三、施工技术方案

（一）一般要求

1、所使用的片石表面如有泥土、水锈应清洗干净。

2、施工之前应找好渗水点，同时科学布置盲沟的形状和走向，确保能把所有的渗水都能顺利排出，而不淤积在路基内。

3、施工之前应该测量放样精确，确保盲沟的整体流水顺畅。

4、尽量在水流较小的时候进行施工，同时在施工过程应该有合理的排水和引水措施，以方便进行施工。

（二）填石盲沟施工的技术要求

1、填石盲沟通常为矩形或梯形，在渗沟底部和中间用较大碎石或卵石（粒径3~5cm）填筑，在碎石或卵石的两侧和上部，按一定比例分层（层厚约15cm），填较细颗粒的粒料（中砂、粗砂、砾石），做成反滤层，逐层的粒径比例，大致按4∶1递减。砂石料颗粒小于0.15mm的含量不应大于5%。用土工合成材料包裹有孔的硬塑管时，管四周填以大于塑管孔径的等粒径碎、砾石，组成渗沟。顶部作封闭层，用双层反铺草皮或其他材料（如土工合成的防渗材料）铺成，并在其上夯填厚度不小于0.5m的粘土防水层。

2、填石盲沟的埋置深度，应满足渗水材料的顶部（封闭层以下）不得低于原有地下水位的要求。当排除层间水时，渗沟底部应埋于最下面的不透水层上。在冰冻地区，渗沟埋深不得小于当地最小冻结深度。
