扳手规格

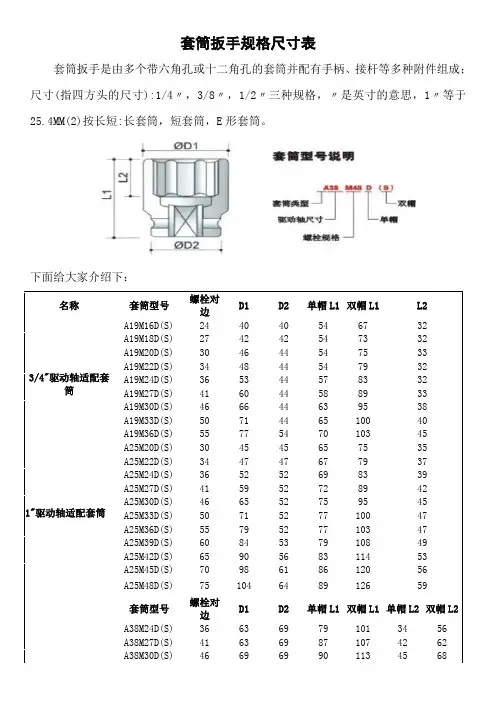

套筒扳手规格尺寸表

套筒扳手是由多个带六角孔或十二角孔的套筒并配有手柄、接杆等多种附件组成；尺寸(指四方头的尺寸):1/4〃，3/8〃，1/2〃三种规格，〃是英寸的意思，1〃等于25.4MM(2)按长短:长套筒，短套筒，E形套筒。

下面给大家介绍下：

名称 套筒型号 螺栓对边 D1 D2 单帽L1 双帽L1 L2

3/4"驱动轴适配套筒 A19M16D(S) 24 40 40 54 67 32

A19M18D(S) 27 42 42 54 73 32

A19M20D(S) 30 46 44 54 75 33

A19M22D(S) 34 48 44 54 79 32

A19M24D(S) 36 53 44 57 83 32

A19M27D(S) 41 60 44 58 89 33

A19M30D(S) 46 66 44 63 95 38

A19M33D(S) 50 71 44 65 100 40

A19M36D(S) 55 77 54 70 103 45

1"驱动轴适配套筒 A25M20D(S) 30 45 45 65 75 35

A25M22D(S) 34 47 47 67 79 37

A25M24D(S) 36 52 52 69 83 39

A25M27D(S) 41 59 52 72 89 42

A25M30D(S) 46 65 52 75 95 45

A25M33D(S) 50 71 52 77 100 47

A25M36D(S) 55 79 52 77 103 47

A25M39D(S) 60 84 53 79 108 49

A25M42D(S) 65 90 56 83 114 53

A25M45D(S) 70 98 61 86 120 56

A25M48D(S) 75 104 64 89 126 59

套筒型号 螺栓对边 D1 D2 单帽L1 双帽L1 单帽L2 双帽L2

A38M24D(S) 36 63 69 79 101 34 56

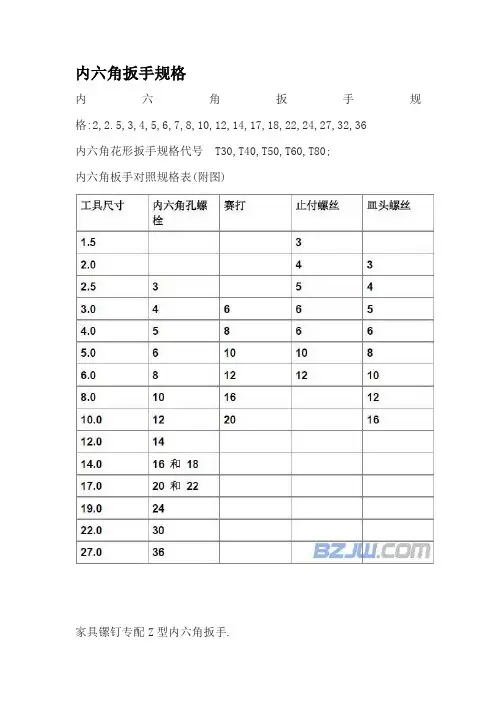

内六角扳手规格

内六角扳手规格:2,2.5,3,4,5,6,7,8,10,12,14,17,18,22,24,27,32,36

内六角花形扳手规格代号 T30,T40,T50,T60,T80;

内六角板手对照规格表(附图)

家具镙钉专配Z型内六角扳手. 具体按要求而定

材质:45碳钢与40合金钢制造，

规格:3mm 4mm.5mm 6mm 8mm 10mm

表面处理有本色、发黑、镀锌、镀镍或其他

整体热处理HRC48-56度，两端倒角方便插进螺帽。

内六角扳手的规格与螺丝规格对照表

4#,M5

5#,M6

6#,M8

8#,M10

10#,M12

12#,M14,M16

14#,M16,M20

17#,M20

19#,M24

22#,M30

27#,M36

常用的开口扳手规格----对应螺纹规格

7--M4、8--M5、10--M6、14--M8、17--M10、19--M12、22--M14、24--M16、27--M18、

30--M20、32--M22、36--M24、41--M27、46--M30、55--M36、65--M42.

内六角扳手对应关系为

S3=M4、S4=M5、S5=M6、S6=M8、S8=M10、S10=M12、S12=M14-M16、S14=M18-M20、

S17=M22-M24、S19=M27-M30、S24=M36、S27=M42

扳手按照用途，款式等分类

呆扳手：一端或两端制有固定尺寸的开口，用以拧转一定尺寸的螺母或螺栓。

梅花扳手：两端具有带六角孔或十二角孔的工作端，适用於工作空间狭小，不能使用普通扳手的场合。

两用扳手：一端与单头呆扳手相同，另一端与梅花扳手相同，两端拧转相同规格的螺栓或螺母。

活扳手：开口宽度可在一定尺寸范围内进行调节，能拧转不同规格的螺栓或螺母。

钩形扳手：又称月牙形扳手，用於拧转厚度受限制的扁螺母等。

钩形扳手

套筒扳手：它是由多个带六角孔或十二角孔的套筒并配有手柄、接杆等多种附件组成，特别

适用於拧转地位十分狭小或凹陷很深处的螺栓或螺母。

内六角扳手：成L形的六角棒状扳手，专用於拧转内六角螺钉。

扭力扳手：它在拧转螺栓或螺母时，能显示出所施加的扭矩；或者当施加的扭矩到达规定值后，会发出光或声响信号。扭力扳手适用於对扭矩大小有明确地规定的装配工作。

扭力扳手

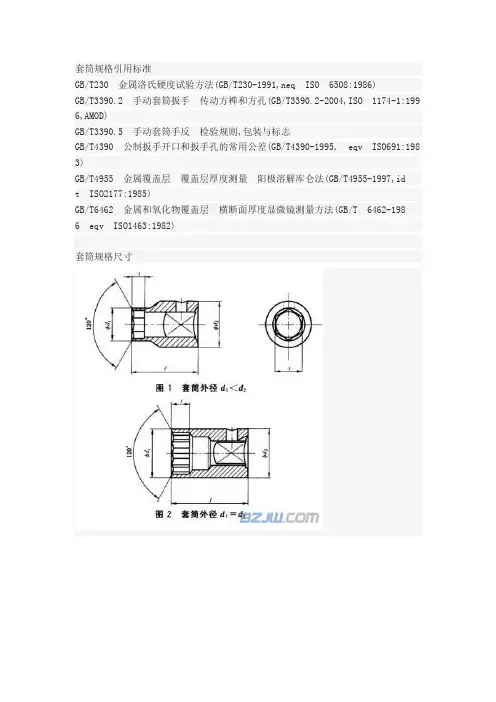

套筒规格引用标准

GB/T230

金属洛氏硬度试验方法(GB/T230-1991,neq

ISO

6508:1986)

GB/T3390.2

手动套筒扳手 传动方榫和方孔(GB/T3390.2-2004,ISO 1174-1:1996,AMOD)

GB/T3390.5 手动套筒手反 检验规则,包装与标志

GB/T4390 公制扳手开口和扳手孔的常用公差(GB/T4390-1995, eqv ISO691:1983)

GB/T4955 金属覆盖层 覆盖层厚度测量 阳极溶解库仑法(GB/T4955-1997,idt ISO2177:1985)

GB/T6462 金属和氧化物覆盖层 横断面厚度显微镜测量方法(GB/T 6462-1986 eqv ISO1463:1982)

套筒规格尺寸

套筒规格表(附图)
