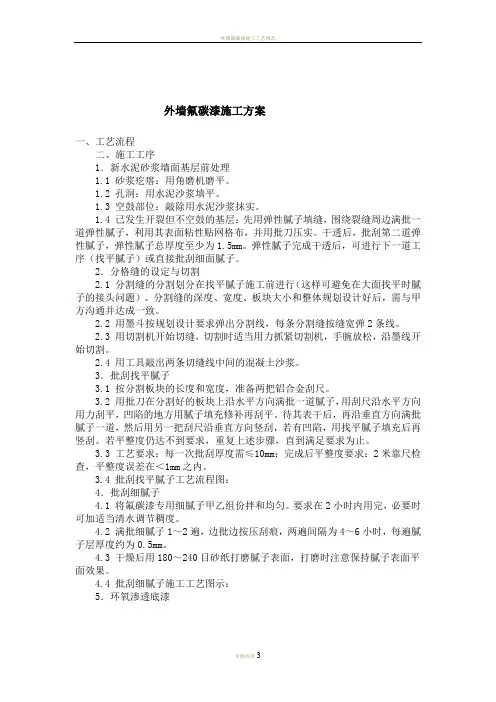

外墙氟碳漆施工方案

外墙氟碳漆施工方案

一、工艺流程

二、施工工序

1．新水泥砂浆墙面基层前处理

1。1 砂浆疙瘩：用角磨机磨平.

1.2 孔洞：用水泥沙浆填平。

1。3 空鼓部位：敲除用水泥沙浆抹实。

1。4 已发生开裂但不空鼓的基层：先用弹性腻子填缝，围绕裂缝周边满批一道弹性腻子,利用其表面粘性贴网格布，并用批刀压实。干透后,批刮第二道弹性腻子,弹性腻子总厚度至少为1.5mm。弹性腻子完成干透后,可进行下一道工序（找平腻子）或直接批刮细面腻子。

2．分格缝的设定与切割

2。1 分割缝的分割划分在找平腻子施工前进行（这样可避免在大面找平时腻子的接头问题）。分割缝的深度、宽度、板块大小和整体规划设计好后,需与甲方沟通并达成一致。

2。2 用墨斗按规划设计要求弹出分割线，每条分割缝按缝宽弹2条线。

2。3 用切割机开始切缝，切割时适当用力抓紧切割机，手腕放松，沿墨线开始切割.

2。4 用工具敲出两条切缝线中间的混凝土沙浆。

3．批刮找平腻子

3。1 按分割板块的长度和宽度，准备两把铝合金刮尺。

3.2 用批刀在分割好的板块上沿水平方向满批一道腻子,用刮尺沿水平方向用力刮平，凹陷的地方用腻子填充修补再刮平。待其表干后,再沿垂直方向满批腻子一道，然后用另一把刮尺沿垂直方向竖刮，若有凹陷，用找平腻子填充后再竖刮。若平整度仍达不到要求，重复上述步骤，直到满足要求为止。

3。3 工艺要求：每一次批刮厚度需≤10mm；完成后平整度要求：2米靠尺检查，平整度误差在＜1mm之内。

3.4 批刮找平腻子工艺流程图：

4．批刮细腻子

4.1 将氟碳漆专用细腻子甲乙组份拌和均匀.要求在2小时内用完,必要时可加适当清水调节稠度.

4.2 满批细腻子1~2遍,边批边按压刮痕，两遍间隔为4~6小时，每遍腻子层厚度约为0.5mm.

4.3 干燥后用180~240目砂纸打磨腻子表面，打磨时注意保持腻子表面平面效果。

4。4 批刮细腻子施工工艺图示：

5．环氧渗透底漆

5。1 施工描述：环氧渗透底漆按照比例混合均匀后，需静止15分钟熟化。用喷枪吹干净细表面的浮尘，开始刷涂环氧渗透底漆一遍。干燥24小时打磨后,进入下道工序——点补油性光面腻子。

5.2 注意事项：

5.2。1 环氧渗透底漆配比为漆︰固︰稀=15︰1︰1-3，混合均匀后应静止10～15分钟熟化.

5.2。2 在扫涂环氧渗透底漆之前，应确保细腻子完全干透（至少在晴日下条件下风干一天)。

5。2。3 当天混合好的环氧渗透底漆确保在8小时之内用完。

5.2。4 扫涂环氧渗透底漆的表面,无需打磨,需干燥12～24小时(视气温情况）之后，才能开始下道工序。

5。2。5 自本工序开始，必须注意喷漆过程的成品保护.

6．光面腻子

6.1 将光面腻子二组份按重量比A︰B=30︰1混合均匀后，可以开始点补光面腻子.

6。2 施工后光面腻子需干燥24小时之后采用400～600目砂纸打磨平整。完工后的表面应光滑细腻,无刮痕,无砂痕.

7．氟碳专用底漆

7。1 底漆、固化剂稀释剂按比例混均匀后，静止5分钟消泡、熟化。用150目的过滤网过滤到喷枪壶内，上紧壶盖。

7。2 空压机的压力应在0.2MPa～0。5Mpa之间.

7.3 用喷枪吹干净基面的浮灰后，开始喷涂作业。

7。4 调试喷枪：调整喷枪的空气流量、出油量和喷雾幅宽,观察喷出的漆膜干湿状况(漆膜应呈润湿状态而无流挂现象),并对喷枪作相应调整。

7.5 先横向走枪一遍，注意喷涂图形的搭接，即去枪和回枪的运行轨迹应有三分之一的部分相互重叠。然后将喷嘴空气帽转动90度(使漆雾图形呈水平)，竖向喷涂一遍，这样重复1~2个过程.

7。6 底漆需至少干燥24小时后，用600目砂纸打磨到完全平整光滑为止。

7。7 专用底漆施工按照施工图进行施工。

7.8 注意事项:

7。8。1 开罐后的底漆应先用手电钻搅拌均匀。

7。8。2 底漆配比为漆︰固︰稀=10︰1︰3—5.先将底漆与固化剂混合并搅匀后，再逐渐加入稀释剂，边加入边搅匀。

7.8。3 宜采用少量多次的原则配料.一次配料应确保在8小时内用完。混合好的漆料超过8小时不能再用。

7.8。4 禁止水份或汗液滴入漆料中。

7.8.5 调整喷枪时，应确保刚喷上的漆膜保持润湿状态而又不发生流坠。

7。8。6 喷枪枪嘴与基面正常距离为300±50mm；喷涂时，喷涂距离保持恒定是确保漆膜厚度均匀一致的重要因素；喷涂时喷枪必须与基面保持垂直或准垂直状态；运行时保持平行,能使喷涂距离恒定。

7。8.7 喷枪的运行速度一般控制在30~60厘米/秒.

7。8。8 施工作业期间，严禁烟火。

8．氟碳面漆

8。1。1 面漆配比为漆︰固︰稀=15︰1︰5—6。面漆、固化剂稀释剂按比例混均匀后，静止5分钟消泡、熟化，用200目的过滤网过滤到喷枪壶内，上紧壶盖.

8。1.2 空压机的压力应在0.2MPa～0。5Mpa之间.

8。1。3 喷涂过程及工艺流程与中涂漆操作工艺相同。

9．分格缝处理与画线漆

9.1 在批刮腻子施工中,用找平腻子、细腻子、光面腻子等分别填充、找平、修直、打磨、割缝.并做出一条笔直平整光滑的分格缝槽。

9。2 缝槽与板块一起喷漆、打磨、喷面漆.

9。3 沿缝槽两边贴胶纸，并压实,注意胶纸要贴直。

9.4 画线漆：画线漆的配比为漆︰固化剂︰稀释剂=15︰1︰5—6，调匀后，用小排笔沾取画线漆，开始描线。

9。5 画线漆完全干燥24小时后可以撕去胶纸，并清理胶纸的脱胶。

10．修缮、保洁清理

10。1 工作面所有工序完成后,做最后的检查.

10。2 如有不完善、受污染、受破坏的地方,需修缮完毕；将保护胶带等清理干净，并做好成品保护.

10.3 施工完毕后工具需即刻清洗，否则干结后会损坏工具；剩余材料须保持清洁，密闭封存。

建筑涂料越来越往环保化、功能化、高性能、高档次发展。氟碳漆以它施工难度低、施工周期短、防渗、自洁等优点得到了市场的认可。克服了普通外墙涂料使用2～3年就失光、褪色、剥落、起皮、粉化等老化现象。是一种经得起时间及使用考验的建筑材料.

下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢!

毕业论文致谢词

我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意

这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，

在这里我要像诸位老师深深的鞠上一躬！特别是我的班主任吴廷川老师，虽然他不是我的专业老师,但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地,重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意！

感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习,生活和工作的支持和关心.三年来我们真心相待，和睦共处，不是兄弟胜是兄弟！正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望(，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭!

最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们,要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的,会好好工作回报社会的。

致谢词2

在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中,老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议,老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响.他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支

持下才完成的

感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。

谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。

开学自我介绍范文:首先，我想说“荣幸"，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学,好朋友.其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记.)的班集体.最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油.哦，对了，我的名字叫“*＊*”，希望大家能记住我，因为被别人记住是一件幸福的事！！

）查看更多与本文《高中生开学自我介绍》相关的文章。
