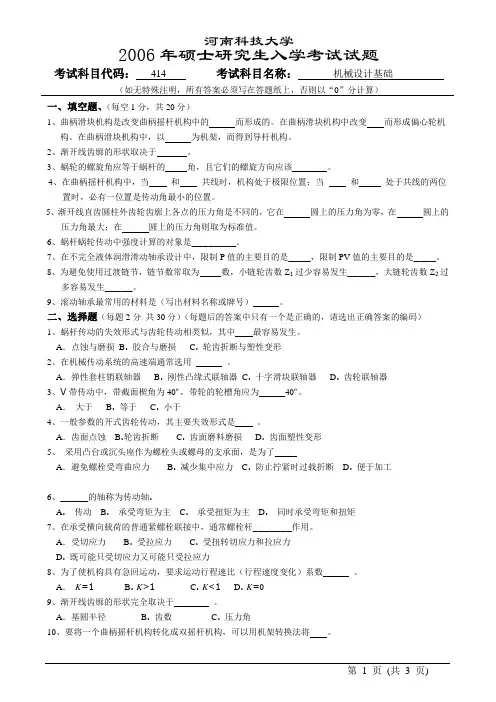

第 1 页 (共 3 页)
一、填空题、（每空1分，共20分）
1、曲柄滑块机构是改变曲柄摇杆机构中的 而形成的。在曲柄滑块机构中改变 而形成偏心轮机构。在曲柄滑块机构中，以 为机架，而得到导杆机构。
2、渐开线齿廓的形状取决于 。
3、蜗轮的螺旋角应等于蜗杆的 角，且它们的螺旋方向应该 。
4、在曲柄摇杆机构中，当 和 共线时，机构处于极限位置；当 和 处于共线的两位置时，必有一位置是传动角最小的位置。
5、渐开线直齿圆柱外齿轮齿廓上各点的压力角是不同的，它在 圆上的压力角为零，在 圆上的压力角最大；在 圆上的压力角则取为标准值。
6、蜗杆蜗轮传动中强度计算的对象是________。
7、在不完全液体润滑滑动轴承设计中，限制P值的主要目的是____，限制PV值的主要目的是____。
8、为避免使用过渡链节，链节数常取为 数，小链轮齿数Z1过少容易发生_____，大链轮齿数Z2过多容易发生_____。
9、滚动轴承最常用的材料是（写出材料名称或牌号） 。
二、选择题（每题2分 共30分）（每题后的答案中只有一个是正确的，请选出正确答案的编码）
1、蜗杆传动的失效形式与齿轮传动相类似，其中 最容易发生。
A．点蚀与磨损 B. 胶合与磨损 C. 轮齿折断与塑性变形
2、在机械传动系统的高速端通常选用 。
A．弹性套柱销联轴器 B. 刚性凸缘式联轴器 C. 十字滑块联轴器 D. 齿轮联轴器
3、V带传动中，带截面楔角为40º，带轮的轮槽角应为 40º。
A． 大于 B. 等于 C. 小于
4、一般参数的开式齿轮传动，其主要失效形式是 。
A．齿面点蚀 B.轮齿折断 C. 齿面磨料磨损 D. 齿面塑性变形
1 / 3
一、单项选择题（把正确选项的代号填入，每小题2分，共20分）
1．斜齿圆柱齿轮的标准基本参数值取在 。
A. 端面 B. 法面 C. 轴面 D. 没有规定
2．为了减小机器运转中周期性速度波动的程度，应在机器中安装 。
A.调速器 B.变速器 C.减速器 D.飞轮
3．材料、结构尺寸均相同的四个零件甲、乙、丙、丁承受的最大应力max 值相等，但是循环特性r分别为＋1、0.5、0、－1，则其中最易疲劳损伤的零件是 。
A. 甲 B.乙 C. 丙D.丁
4．经常装拆的螺纹联接，其中一被联接件较厚不便做通孔，宜选用联接。
A. 普通(受拉)螺栓 B. 双头螺柱 C. 螺钉 D.铰制孔(受剪)螺栓
5．平键的截面尺寸b×h通常是根据从标准中选取。
A. 传递的转矩B.传递的功率 C. 轴的直径 D.轮毂的长度
6．蜗杆蜗轮传动一般只对蜗轮进行强度计算，这是考虑 的原因 。
A. 材料 B.结构C.尺寸 D. A和B
7．带传动中，两带轮与带的摩擦系数相同，直径不同，若有打滑则首先发生在带轮上。
A. 小B.大 C. 两个 D.不一定哪个
8．套筒滚子链的链节数尽量选用偶数是为了 。
A. 传动平稳B. 磨损均匀 C. 避免掉链 D.避免过渡链节
9．受弯扭联合作用的轴，其当量弯矩计算公式为，式中表示的含义是 。
A. 将转矩折合为弯矩B.将扭转剪应力折合为弯曲应力
C. 将扭转剪应力的循环特性折合为弯曲应力的循环特性
D.将扭转剪应力的循环特性折合为拉应力的循环特性
10．联轴器与离合器的根本区别在于 。
A. 联轴器只能用来联接两轴，而离合器还可以用来联接轴上的其它回转零件

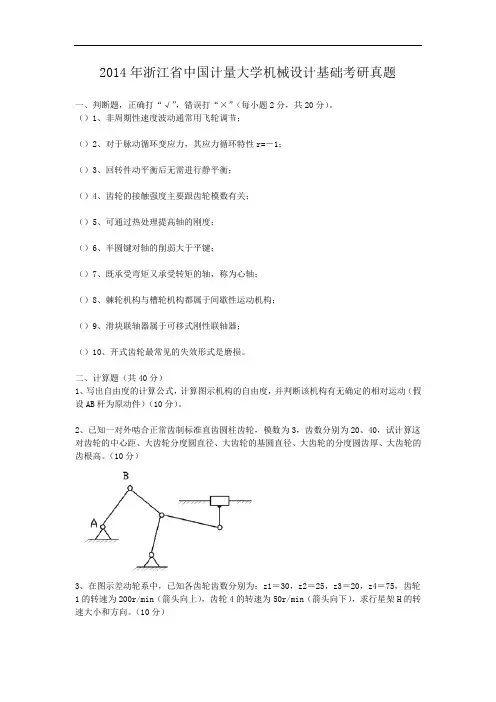

2014年浙江省中国计量大学机械设计基础考研真题
一、判断题，正确打“√”，错误打“×”（每小题2分，共20分）。
（）1、非周期性速度波动通常用飞轮调节；
（）2、对于脉动循环变应力，其应力循环特性r=－1；
（）3、回转件动平衡后无需进行静平衡；
（）4、齿轮的接触强度主要跟齿轮模数有关；
（）5、可通过热处理提高轴的刚度；
（）6、半圆键对轴的削弱大于平键；
（）7、既承受弯矩又承受转矩的轴，称为心轴；
（）8、棘轮机构与槽轮机构都属于间歇性运动机构；
（）9、滑块联轴器属于可移式刚性联轴器；
（）10、开式齿轮最常见的失效形式是磨损。
二、计算题（共40分）
1、写出自由度的计算公式，计算图示机构的自由度，并判断该机构有无确定的相对运动（假设AB杆为原动件）（10分）。
2、已知一对外啮合正常齿制标准直齿圆柱齿轮，模数为3，齿数分别为20、40，试计算这对齿轮的中心距、大齿轮分度圆直径、大齿轮的基圆直径、大齿轮的分度圆齿厚、大齿轮的齿根高。（10分）
3、在图示差动轮系中，已知各齿轮齿数分别为：z1＝30，z2＝25，z3＝20，z4＝75，齿轮1的转速为200r/min（箭头向上），齿轮4的转速为50r/min（箭头向下），求行星架H的转速大小和方向。（10分）
4、一对背靠背安装的向心推力轴承，已知内部轴向力为0.7Fr，径向力Fr1、Fr2分别为3000N、2000N，外部轴向力由锥齿轮A产生，且轴向力F＝1000N，试计算：
①试判断锥齿轮A的轴向力F向左，还是向右？
②两轴承所受的实际轴向载荷Fa1，Fa2；
③写出计算轴承寿命的公式（共10分）。
三、简答题30分
1、简述螺纹连接的四种基本类型（8分）；
2、简述链传动的优缺点（8分）；
3、轴系零件轴向定位的方式有哪些？举例说明（7分）；
4、带传动中打滑与弹性滑动有何区别？带传动中有哪些应力？（7分）
四、齿轮受力分析8分

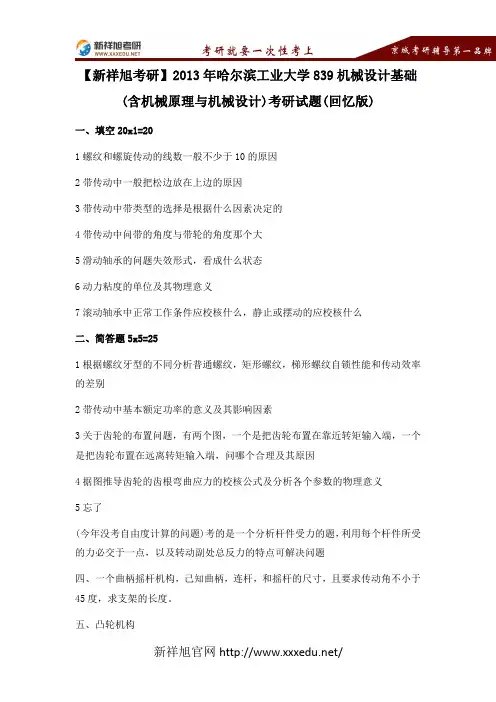

新祥旭官网/【新祥旭考研】2013年哈尔滨工业大学839机械设计基础(含机械原理与机械设计)考研试题(回忆版)一、填空20x1=201螺纹和螺旋传动的线数一般不少于10的原因2带传动中一般把松边放在上边的原因3带传动中带类型的选择是根据什么因素决定的4带传动中问带的角度与带轮的角度那个大5滑动轴承的问题失效形式，看成什么状态6动力粘度的单位及其物理意义7滚动轴承中正常工作条件应校核什么，静止或摆动的应校核什么二、简答题5x5=251根据螺纹牙型的不同分析普通螺纹，矩形螺纹，梯形螺纹自锁性能和传动效率的差别2带传动中基本额定功率的意义及其影响因素3关于齿轮的布置问题，有两个图，一个是把齿轮布置在靠近转矩输入端，一个是把齿轮布置在远离转矩输入端，问哪个合理及其原因4据图推导齿轮的齿根弯曲应力的校核公式及分析各个参数的物理意义5忘了(今年没考自由度计算的问题)考的是一个分析杆件受力的题，利用每个杆件所受的力必交于一点，以及转动副处总反力的特点可解决问题四、一个曲柄摇杆机构，己知曲柄，连杆，和摇杆的尺寸，且要求传动角不小于45度，求支架的长度。五、凸轮机构
新祥旭官网/1)求基圆的表达式以及在图上画出基圆2)在图上画出所示位置的机构转角，从动件位移，压力角3)求从动件的速度六、齿轮问题1)求大齿轮的某个参数(忘了，不难)2)分度圆齿厚，齿顶高压力角3)己知实际啮合线的长度求重合度(不要用公式求，用定义求简单)4)问齿轮传动能不能连续传动(有3可得到重合度大于1，因此能连续传动)七、轮系问题1、一个定轴轮系和周转轮系的结合体，求传动比2、最后一级为涡轮蜗杆传动，一直蜗杆为右旋，标出祸轮的转向(输入端的转向己知)八、机械原理最后那一部分功和功率部分的题目是一个牛头刨床机构，有急回特性，通过摆动导杆机构保证的，而摆动倒杆机构的曲柄与一个齿轮固连，记为齿轮3，齿轮3和齿轮2'啮合，齿轮2’和齿轮2一体的，齿轮2和齿轮1啮合，动力有齿轮1输入，题目己知轴1的平均角速度，摆动倒杆机构空行程的角度是120度，工作行程的消耗功率，空回行程的消耗功率。求1)以齿轮3为等效构件时，若把飞轮装在轴3上，求飞轮的等效转动惯2)若把飞轮装在轴一上，求等效转动惯量3)求机构的平均功率九、机械设计综合题15分有一个图画的是角接触球轴承的双支点单向固定的形式，题目告诉了轴承的
