挂篮悬浇工程施工方案

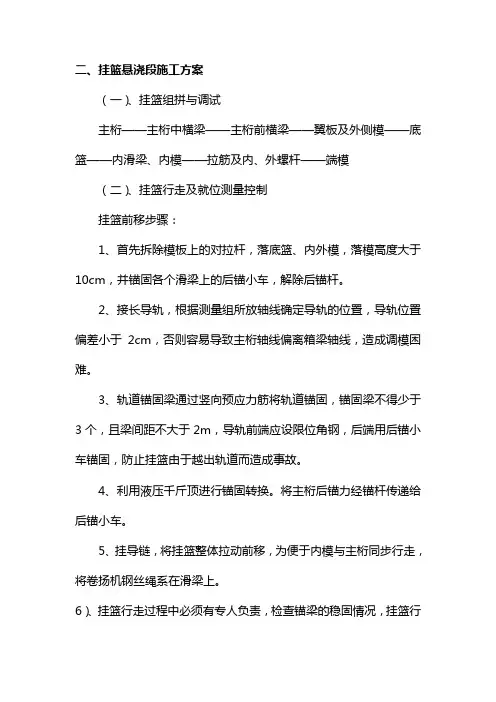

二、挂篮悬浇段施工方案

（一）、挂篮组拼与调试

主桁——主桁中横梁——主桁前横梁——翼板及外侧模——底篮——内滑梁、内模——拉筋及内、外螺杆——端模

（二）、挂篮行走及就位测量控制

挂篮前移步骤：

1、首先拆除模板上的对拉杆，落底篮、内外模，落模高度大于10cm，并锚固各个滑梁上的后锚小车，解除后锚杆。

2、接长导轨，根据测量组所放轴线确定导轨的位置，导轨位置偏差小于2cm，否则容易导致主桁轴线偏离箱梁轴线，造成调模困难。

3、轨道锚固梁通过竖向预应力筋将轨道锚固，锚固梁不得少于3个，且梁间距不大于2m，导轨前端应设限位角钢，后端用后锚小车锚固，防止挂篮由于越出轨道而造成事故。

4、利用液压千斤顶进行锚固转换。将主桁后锚力经锚杆传递给后锚小车。

5、挂导链，将挂篮整体拉动前移，为便于内模与主桁同步行走，将卷扬机钢丝绳系在滑梁上。

6）、挂篮行走过程中必须有专人负责，检查锚梁的稳固情况，挂篮行走是否正常，锚梁必须随后锚小车的移动而进行倒换。挂篮行走过程中，锚梁个数不得小于3个，且分配在后锚小车前后2米范围内。

7）、如此循环进行,直至挂篮前移至正确位置

三、悬浇段模板安装

1、模板种类及支撑方式

模板包括底模、外模、内模堵头及上、下齿板模板。

底模采用大块4mm厚的组合钢模，直接铺于底篮纵向分配梁上，后端贴入已浇部分20cm。外模采用大块的钢模板组成，翼缘横肋用I14支撑于外滑梁上并栓接。外滑梁由I45组成，长度分别为10.75和6.18m,两梁间距2.1m，横向倾斜布置与箱梁翼板下缘坡度一致，通过横梁斜杆连接成整体。滑梁悬吊杆采用Ф32精轧螺纹钢筋，空篮时内滑梁后吊点采用前段箱梁翼板预留孔，通过悬吊小车反扣于滑梁上翼缘；在浇筑混凝土时每根吊杆施以150KN的预压力。腹板模板竖肋用［14组成，上栓接于横肋，下端伸出底两侧，竖肋每道间距50cm。挂篮前移时拖动滑梁连同模板整体行走一次到位，同时模板全高一次支成。

挂篮悬臂浇筑法施工技术图文详解

一、挂篮的介绍

大跨径的预应力混凝土连续梁广泛采用挂篮进行悬臂浇筑施工。所谓挂篮施工，是指浇筑悬臂梁桥时，采用吊篮方法，就地分段悬臂作业。它不需要 架设支架和不使用大型吊机。挂篮施工较其他方法，具有结构轻、拼制简单方便、无压重等优点。

（一）挂篮构造

挂篮是一个能沿梁顶滑动或滚动的承重构架，锚固悬挂在已施工梁段上，在挂篮上可进行下一梁段的模板、钢筋、预应力管道的安设，混凝土灌注和预应力张拉，压浆等作业。完成一个节段的循环后，挂篮即可前移并固定，进行下一节段的悬灌，如此循环直至悬臂灌注完成。

（二）挂篮施工的主要工作内容

用挂篮悬臂施工的主要工作内容包括：在墩顶浇筑起步梁段(0#块)，在起步梁段上拼装悬灌挂篮并依次分段悬浇梁段；最后施工边跨及中跨合拢。

（三）挂篮分类

一般桁架式挂篮可分为 三角挂篮 、 菱形挂篮 、 弓弦式挂篮 、 平弦无平衡重式挂篮 四种；（32+48+32）m连续梁选用三角挂篮，其优点在于结构简单、自重轻、受力明确、稳定性好、变形性小。 三角挂篮

菱形挂篮

弓弦式挂篮

（四）三角挂篮的构造

三角挂篮由 ①主桁架系统、②走行系统、③锚固系统、④吊挂系统、⑤工作平台系统、⑥模板系统六大部分组成。

① 主桁架系统 ：主要由三角形主桁架及前上横梁组成，其杆件均为型钢焊接而成。

② 走行系统 ：主要由导链、走行轨道、内模及外模走行梁、前滑座、后钩座等组成。

③ 锚固系统 ：分为主桁架的锚固和平台系统的锚固两部分，主桁架用φ32精扎螺纹钢筋锚固在箱梁上。平台系统前端通过精轧螺纹吊杆和吊带锚固在前上横梁上。

④ 吊挂系统 ：主要由精轧螺纹吊杆、吊带、小型分配梁、调节千斤顶等组成。用以支撑平台系统，将其荷载传递给主承重系统，并通过操作千斤顶调节吊杆螺帽，以调节平台标高。 ⑤ 工作平台系统 ：主要由前下横梁、后下横梁、底模花架等组成。

⑥ 模板系统 ：由内模、侧模、底模组成。

挂篮悬臂浇筑连续梁施工工法(全文)

范本一：

挂篮悬臂浇筑连续梁施工工法

1.引言

悬臂浇筑连续梁工法是一种常见的桥梁施工方法。本文将介绍挂篮悬臂浇筑连续梁施工工法的详细步骤和施工要点。

2.材料准备

2.1 混凝土材料的准备

2.2 钢筋材料的准备

2.3 模板材料的准备

3.挂篮安装

3.1 挂篮的制作和安装

3.2 悬臂臂架的安装

4.模板安装

4.1 模板的制作和安装

4.2 模板支撑的调整和检查

5.钢筋安装5.1 钢筋的制作和安装

5.2 钢筋的焊接和固定

6.混凝土浇筑

6.1 浇筑前的准备

6.2 浇筑过程中的注意事项

6.3 浇筑后的养护措施

7.收尾工作

7.1 模板的拆除

7.2 钢筋的清理和保护

7.3 悬臂臂架的拆除

8.施工安全措施

8.1 施工现场的安全防护

8.2 操作人员的安全注意事项

8.3 应急预案和事故处理

附录：

附件1：挂篮悬臂浇筑连续梁施工工法施工图纸

附件2：挂篮悬臂浇筑连续梁施工工法施工记录表法律名词及注释：

1. 悬臂浇筑：将混凝土从桥墩或架子上冲刷到模板内的施工方法。

2. 连续梁：桥梁中连续跨越多个墩台的梁体。

3. 模板：用于浇筑混凝土时限定混凝土流动形状和养护条件的装置。

范本二：

挂篮悬臂浇筑连续梁施工工法

1.简介

挂篮悬臂浇筑连续梁施工工法是一种特殊的桥梁施工方法，本文将介绍该工法的详细步骤和要点。

2.工艺流程

2.1 材料准备

2.1.1 混凝土材料的准备

2.1.2 钢筋材料的准备

2.1.3 模板材料的准备

2.2 挂篮安装2.2.1 挂篮的选择与制作

2.2.2 挂篮的安装与调整

2.3 悬臂臂架的安装

2.3.1 悬臂臂架的制作

2.3.2 悬臂臂架的安装与调试

2.4 模板安装

2.4.1 模板的制作与调试

2.4.2 模板的安装与固定

2.5 钢筋安装

2.5.1 钢筋的制作与加工

2.5.2 钢筋的安装与固定

2.6 混凝土浇筑

2.6.1 浇筑前的准备工作

2.6.2 浇筑中的注意事项

2.6.3 浇筑后的处理与养护

2.7 收尾工作

挂篮悬浇段施工方案

（一）、挂篮组拼与调试

主桁——主桁中横梁——主桁前横梁——翼板及外侧模——底篮——内滑梁、内模——拉筋及内、外螺杆——端模

（二）、挂篮行走及就位测量操纵

挂篮前移步骤：

1、第一拆除模板上的对拉杆，落底篮、内外模，落模高度大于10cm，并锚固各个滑梁上的后锚小车，解除后锚杆。

2、接长导轨，依照测量组所放轴线确定导轨的位置，导轨位置偏差小于2cm，否则容易导致主桁轴线偏离箱梁轴线，造成调模困难。

3、轨道锚固梁通过竖向预应力筋将轨道锚固，锚固梁不得少于3个，且梁间距不大于2m，导轨前端应设限位角钢，后端用后锚小车锚固，防止挂篮由于越出轨道而造成事故。

4、利用液压千斤顶进行锚固转换。将主桁后锚力经锚杆传递给后锚小车。

5、挂导链，将挂篮整体拉动前移，为便于内模与主桁同步行走，将卷扬机钢丝绳系在滑梁上。

6）、挂篮行走过程中必须有专人负责，检查锚梁的稳固情形，挂篮行走是否正常，锚梁必须随后锚小车的移动而进行倒换。挂篮行走过程中，锚梁个数不得小于3个，且分配在后锚小车前后2米范畴内。

7）、如此循环进行,直至挂篮前移至正确位置

三、悬浇段模板安装 1、模板种类及支撑方式

模板包括底模、外模、内模堵头及上、下齿板模板。

底模采纳大块4mm厚的组合钢模，直截了当铺于底篮纵向分配梁上，后端贴入已浇部分20cm。外模采纳大块的钢模板组成，翼缘横肋用I14支撑于外滑梁上并栓接。外滑梁由I45组成，长度分别为10.75和6.18 m,两梁间距2.1m，横向倾斜布置与箱梁翼板下缘坡度一致，通过横梁斜杆连接成整体。滑梁悬吊杆采纳Ф32精轧螺纹钢筋，空篮时内滑梁后吊点采纳前段箱梁翼板预留孔，通过悬吊小车反扣于滑梁上翼缘；在浇筑混凝土时每根吊杆施以150KN的预压力。腹板模板竖肋用［14组成，上栓接于横肋，下端伸出底两侧，竖肋每道间距50cm。挂篮前移时拖动滑梁连同模板整体行走一次到位，同时模板全高一次支成。
