当前位置：文档之家 › 高强度弹簧钢热处理工艺研究

高强度弹簧钢热处理工艺研究

  • 格式：docx
  • 大小：11.29 KB
  • 文档页数：2

高强度弹簧钢热处理工艺研究

引言

高强度弹簧钢是一种具有优良弹性和疲劳特性的重要材料，广泛应用于汽车、航空航天、机械等领域。在使用过程中，高强度弹簧钢需要具有较高的强度和耐疲劳性能，以满足各种工程环境的要求。而热处理工艺是影响高强度弹簧钢性能的关键因素之一。本文旨在对高强度弹簧钢热处理工艺进行深入研究，以探讨如何通过热处理工艺来提高高强度弹簧钢的强度和耐疲劳性能。

一、高强度弹簧钢的特性

高强度弹簧钢具有较高的强度和优良的弹性特性，主要成分包括碳、硅、锰、铬、钼等元素。在使用过程中，高强度弹簧钢需要具有以下特性：

1. 高强度：在受到外力作用时能够保持较高的强度，不易发生变形和断裂；

2. 良好的弹性：能够在外力作用后迅速恢复原状，不易产生永久变形；

3. 良好的耐疲劳性能：能够在长期交替载荷下保持良好的性能，不易发生疲劳断裂。

二、高强度弹簧钢的热处理工艺

热处理工艺是指通过加热、保温和冷却等工艺步骤，使材料的组织和性能发生改变的过程。对于高强度弹簧钢来说，热处理工艺对其性能具有重要影响，主要包括以下几个环节：

1. 固溶处理：将高强度弹簧钢加热至固溶温度，使其内部的碳、硅等元素达到均匀分布的状态，以消除材料中的组织缺陷和应力；

2. 淬火处理：将固溶后的高强度弹簧钢快速冷却，使其内部组织形成马氏体结构，提高其强度和硬度；

3. 回火处理：在淬火后的高强度弹簧钢进行回火处理，使其内部组织得到稳定化，提高其韧性和耐疲劳性能。

三、高强度弹簧钢的热处理工艺优化

针对高强度弹簧钢的热处理工艺，可进行以下优化： 1. 优化固溶温度和时间：固溶温度和时间的选择直接影响着高强度弹簧钢的组织和性能，通过合理选择固溶温度和时间，可以使高强度弹簧钢的组织获得更好的调整和稳定；

2. 优化淬火工艺：淬火工艺的冷却速度和介质选择对高强度弹簧钢的组织和性能具有重要影响，可通过调整冷却速度和介质，实现高强度弹簧钢的强化和调质；

3. 优化回火工艺：回火温度和时间的选择对高强度弹簧钢的韧性和耐疲劳性能有显著影响，通过合理选择回火工艺参数，可使高强度弹簧钢获得更好的综合性能。

四、高强度弹簧钢的热处理工艺实验

为验证高强度弹簧钢热处理工艺的优化效果，进行了一系列实验，以不同的热处理工艺参数对高强度弹簧钢样品进行处理，并对其性能进行评价。实验结果表明，通过优化热处理工艺参数，高强度弹簧钢的强度和耐疲劳性能得到了显著提升，具有更好的应用前景。

合集下载

45钢热处理工艺研究

45钢热处理工艺研究

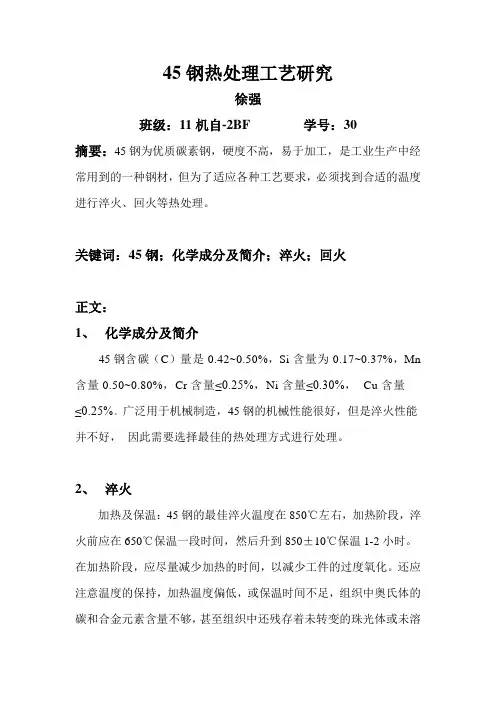

45钢热处理工艺研究

徐强

班级：11机自-2BF 学号：30

摘要：45钢为优质碳素钢，硬度不高，易于加工，是工业生产中经常用到的一种钢材，但为了适应各种工艺要求，必须找到合适的温度进行淬火、回火等热处理。

关键词：45钢；化学成分及简介；淬火；回火

正文：

1、 化学成分及简介

45钢含碳（C）量是0.42~0.50%，Si含量为0.17~0.37%，Mn含量0.50~0.80%，Cr含量≤0.25%，Ni含量≤0.30%， Cu含量≤0.25%。广泛用于机械制造，45钢的机械性能很好，但是淬火性能并不好， 因此需要选择最佳的热处理方式进行处理。

2、 淬火

加热及保温：45钢的最佳淬火温度在850℃左右，加热阶段，淬火前应在650℃保温一段时间，然后升到850±10℃保温1-2小时。在加热阶段，应尽量减少加热的时间，以减少工件的过度氧化。还应注意温度的保持，加热温度偏低，或保温时间不足，组织中奥氏体的碳和合金元素含量不够，甚至组织中还残存着未转变的珠光体或未溶铁素体，会导致45钢淬火后硬度达不到；加热温度过高，或保温时间过长，造成45钢表面脱碳，导致硬度变低。45号钢可以淬硬至HRC42~46。所以如果需要表面硬度，又希望发挥45#钢优越的机械性能，常将45#钢表面淬火(高频淬火或者直接淬火)，这样就能得到需要的表面硬度。

冷却：水中冷却。因45钢淬透性低，且水淬容易有软点，故尽量采取冷却速度大的10%盐水溶液。工件入水后应该是淬透，而不是冷透，如果工件在盐水中冷透，可能会出现开裂现象。当水中的工件停止抖动时，即可出水空冷。工件入水后，应按照工件的几何形状，做规则运动。冷却介质也应尽量保持流动。

3、回火

根据工件的技术要求，选择合理规范的回火温度。

45钢回火硬度所对应温度

硬度HRC 25~30 30~35 35~40 40~45 45~50 50~55 55~60

温度℃ 550 500 450 380 320 240 180

51CrV4弹簧钢热处理工艺的研究

51CrV4弹簧钢热处理工艺的研究

・７４・　

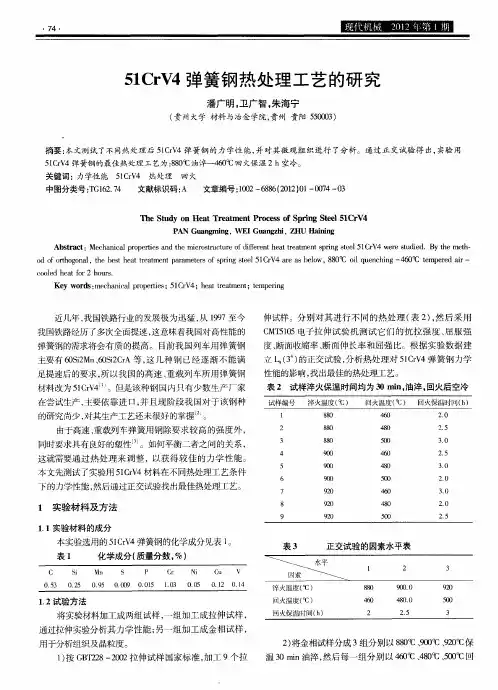

５１ＣＲＶ４弹簧钢热处理工艺的研究　

潘广明，卫广智，朱海宁　

（贵州大学材料与冶金学院，贵州贵阳５５０００３）　

摘要：本文测试了不同热处理后５１ＣｒＶ４弹簧钢的力学性能，并对其微观组织进行了分析。通过正交试验得出，实验用　

５１ＣｒＶ４弹簧钢的最佳热处理工艺为：８８０％油淬—４６０　回火保温２　ｈ空冷。　

关键词：力学性能５１ＣｒＶ４热处理回火　

中图分类号：ＴＧ１６２．７４　文献标识码：Ａ　文章编号：１００２—６８８６（２０１２）０１一Ｏ０７４—０３　

Ｔｈｅ　ｓｔｕａｙ　ｏｎ　Ｈｅａｔ　Ｔｒｅａｔｍｅｎｔ　Ｐｒｏｃｅｓｓ　ｏｆ　ｓｐｒｉｎｇ　Ｓｔｅｅｌ　５１ＣｒＶ４　

ＰＡＮ　Ｇｕａｎｇｍｉｎｇ，ＷＥＩ　Ｇｕａｎｇｚｈｉ，ＺＨＵ　Ｈａｉｎｉｎｇ　

Ａｂｓｔｒａｃｔ：Ｍｅｃｈａｎｉｃａｌ　ｐｒｏｐｅｒｔｉｅｓ　ａｎｄ　ｔｈｅ　ｍｉｃｒｏｓｔｒｕｃｔｕｒｅ　ｏｆ　ｄｉｆｆｅｒｅｎｔ　ｈｅａｔ　ｔｒｅａｔｍｅｎｔ　ｓｐｒｉｎｇ　ｓｔｅｅｌ　５１　ＣｒＹ４　ｗｅｒｅ　ｓｔｕｄｉｅｄ．Ｂｙ　ｔｈｅ　ｍｅｔｈ—　

ｏｄ　ｏｆ　ｏｒｔｈｏｇｏｎａｌ，ｔｈｅ　ｂｅｓｔ　ｈｅａｔ　ｔｒｅａｔｍｅｎｔ　ｐａｒａｍｅｔｅｒｓ　ｏｆ　ｓｐｒｉｎｇ　ｓｔｅｅｌ　５　１　ＣｒＶ４　ａｒｅ　ａｓ　ｂｅｌｏｗ，８８０％ｏｉｌ　ｑｕｅｎｃｈｉｎｇ一４６０％ｔｅｍｐｅｒｅｄ　ａｉｒ—　

ｃｏｏｌｅｄ　ｈｅａｔ　ｆｏｒ　２　ｈｏｕｒｓ．　

Ｋｅｙ　ｗｏｒｄｓ：ｍｅｃｈａｎｉｃａｌ　ｐｒｏｐｅｒｔｉｅｓ；５１　ＣｒＹ４；ｈｅａｔ　ｔｒｅａｔｍｅｎｔ；ｔｅｍｐｅｒｉｎｇ　

近几年，我国铁路行业的发展极为迅猛，从１９９７至今　

我国铁路经历了多次全面提速，这意味着我国对高性能的　

弹簧钢的需求将会有质的提高。目前我国列车用弹簧钢　

主要有６０Ｓｉ２Ｍｎ、６０Ｓｉ２ＣｒＡ等，这几种钢已经逐渐不能满　

足提速后的要求，所以我国的高速、重载列车所用弹簧钢　

材料改为５１ＣｒＶ４…。但是该种钢国内只有少数生产厂家　

弹簧钢热处理工艺方法

弹簧钢热处理工艺方法

弹簧钢热处理工艺方法有哪些？

答：弹簧有热成型弹 簧和冷成型弹簧，在成型之后都需要热处理。 (1)热成型弹簧热处理工艺方法 ①退火与正火处理：球化退火和软化退火处理，硬度在225HBS。退火工艺见表6-4。 表6-4 弹簧钢退火工艺序号钢号 临界温度/℃退火 正火Ac1/Ar1Ac3/Ar3Ms温度/℃ 冷却介质硬度要求/HB温度/℃ 冷却介质硬度要求/HB 165727 /769752/730

答：弹簧有热成型弹簧和冷成型弹簧，在成型之后都需要热处理。

(1)热成型弹簧热处理工艺方法

①退火与正火处理：球化退火和软化退火处理，硬度在≤225HBS。退火工艺见表6-4。

表6-4 弹簧钢退火工艺

序号 钢号 临界温度/℃ 退火 正火

Ac1/Ar1 Ac3/Ar3 Ms 温度/℃ 冷却

介质 硬度

要求

/HB 温度/℃ 冷却

介质 硬度要

求/HB

1 65 727 /769 752/730 265 680～700 炉冷 ≤210 820～860 空冷

2 70 730/693 743/727 270 780～820 炉冷 ≤225 820～840 空冷 ≤275

3 85 723 737/695 220 780～800 炉冷 ≤229 820～840 空冷 -

4 65Mn 727/689 765/741 270 780～840 炉冷 ≤228 820～860 空冷 ≤269

5 55Si2Mn 775/6 90 840 750 炉冷 - 830～860 空冷 -

6 55Si2MnB 755～770/690 806～830/745 289 - - - - - -

7 55SiMnVB 750/670 770/700 - 800～840 炉冷 - 840～880 空冷

8 60Si2Mn 755 810

300～305 750 炉冷 ≤222 830～860 空冷 ≤302 9 60Si2MnA 700 770

5%Ni钢热处理工艺研究

5%Ni钢热处理工艺研究

２０１４年第１期　鞍钢技术　

ＡＮＧＡＮＧ　ＴＥＣＨＮ０Ｌ０ＧＹ　总第３８５期　

磊－ｂ　。研究　开　ｊ　

’’’－－，－，。…＿＿－●●●　，’　５％Ｎｉ钢热处理工艺研究　

朱莹光，敖列哥，侯家平，赵刚，李惊鸿　

（鞍钢股份有限公司技术中心，辽宁鞍山１１４００９）　

摘要：采用ＱＴ、ＱＴ　、ＱＬＴ和ＱＬＴ　四种调质工艺对５％Ｎｉ钢板进行了热处理，通过不同热　

处理状态下５％Ｎｉ钢板力学性能和微观组织的对比分析，确定了其合适的热处理工艺。结果表　

明，通常情况下，５％Ｎｉ钢板采用ＱＴ处理是合适的；而采用ＱＴ处理后的５％Ｎｉ钢板，其力学性　

能可以达到９％Ｎｉ钢的水平。　关键词：５％Ｎｉ钢；热处理；奥氏体　中图分类号：ＴＧ１６１　文献标识码：Ａ　文章编号：１００６－４６１３（２０１４）０１－００３４－０４　

Ｓｔｕｄｙ　ｏｎ　Ｈｅａｔ　Ｔｒｅａｔｍｅｎｔ　Ｐｒｏｃｅｓｓ　ｆｏｒ　ｔｈｅ　Ｓｔｅｅｌ　Ｃｏｎｔａｉｎｉｎｇ　５％Ｎｉ　

Ｚｈｕ　Ｙｉｎｇｇａｕｎｇ，Ａｏ　Ｌｉｅｇｅ，Ｈｏｕ　Ｊｉａｐｉｎｇ，Ｚｈａｏ　Ｇａｎｇ，Ｌｉ　Ｊｉｎｇｈｏｎｇ　

（Ｔｅｃｈｎｏｌｏｇｙ　Ｃｅｎｔｅｒ　ｏｆ　Ａｎｇａｎｇ　Ｓｔｅｅｌ　Ｃｏ．，Ｌｔｄ．，Ａｎｓｈａｎ　１　１４００９，Ｌｉａｏｎｉｎｇ，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ：Ｔｈｅ　ｓｔｅｅｌ　ｓｈｅｅｔ　ｃｏｎｔａｉｎｉｎｇ　５％Ｎｉ　ｉｓ　ｈｅａｔ　ｔｒｅａｔｅｄ　ｂｙ　ｕｓｉｎｇ　ｆｏｕｒ　ｋｉｎｄｓ　ｏｆ　ｑｕｅｎｃｈｅｄ　

ａｎｄ　ｔｅｍｐｅｒｅｄ　ｐｒｏｃｅｓｓｅｓ　ｓｕｃｈ　ａｓ　ＱＴ，ＱＴ　，ＱＬＴ　ａｎｄ　ＱＬＴ　ａｎｄ　ｔｈｅｎ　ｔｈｅ　ｍｏｒｅ　ｓｕｉｔａｂｌｅ　ｈｅａｔ　ｔｒｅａｔｍｅｎｔ　

ｐｒｏｃｅｓｓ　ｉｓ　ｄｅｔｅｒｍｉｎｅｄ　ｂｙ　ａｎａｌｙｚｉｎｇ　ｔｈｅ　ｍｅｃｈａｎｉｃａｌ　ｐｒｏｐｅｒｔｉｅｓ　ａｎｄ　ｍｉｃｒｏｓｔｒｕｃｔｕｒｅｓ　ｏｆ　ｔｈｅ　ｓｔｅｅｌ　ＨＢ－—
