Masterpact MW 空气断路器选型表
框架电流
06：630A 20：2000A
08：800A 25：2500A
10：1000A 32：3200A
12：1250A 40：4000A
16：1600A 2：Micrologic2.0MW二段保护
5：Micrologic5.0MW三段保护
A：Micrologic5.0A MW三段保护+电流表
MW 06 3 F 2 3
3：3极
4：4极 F：固定式
D：抽屉式 控制回路电压
2：AC220V
3：AC380V
1：DC110V
4：DC220V
Compact NS塑壳断路器选型表
（适用于配电保护）
脱扣器类型
TM：热磁脱扣器（用于NS100，160，250）
STR22SE电子脱扣器（用于NS100，160，250）
STR23SE电子脱扣器（用于NS400，630）
STR53UE电子脱扣器（用于NS400，630）
NS 100 N STR22SE 100 3P F FC 附件
壳架电流规格
100
160
250
400
630 分断能力可选
N：25-50KA
H：70KA
L：150KA
NS80只有H型 脱扣器额定电流（参见脱扣器选择表） 极数可选
3P
4P 安装方式
F：固定式
P：插入式
W：抽出式 联接方式
FC：板前方式
RC：板后方式
多种联接附件可选取详见样本
1、分励/失压线圈
2、多功能辅助开关
3、电动操作机构
4、漏电保护模块
5、电流表模块
Masterpact MW 空气断路器选型表
框架电流
06：630A 20：2000A
08：800A 25：2500A
10：1000A 32：3200A 2：二段保护
5：三段保护
A：Micrologic5.0A MW三段保护+电流表
MW 06 3
3：3极
4：4极 F：固定式
D：抽屉式 控制回路电压
2：AC220V
3：AC380V
1：DC110V
4：DC220V
Compact NS塑壳断路器选型表
（适用于配电保护）
脱扣器类型
TM：热磁脱扣器（用于NS100，160，250）
STR22SE电子脱扣器（用于NS100，160，250）
STR23SE电子脱扣器（用于NS400，630）
STR53UE电子脱扣器（用于NS400，630）
NS 100 N STR22SE 100 3P
壳架电流规格
100
160
250
400
630 分断能力可选
N：25-50KA
H：70KA
L：150KA
NS80只有H型 脱扣器额定电流（参见脱扣器选择表） 极数可选
3P
4P 安装方式
F：固定式
P：插入式
W：抽出式 联接方式
FC：板前方式
RC：板后方式
多种联接附件可选取详见样本
1、分励/失压线圈
2、多功能辅助开关
3、电动操作机构
4、漏电保护模块
5、电流表模块
6、电流互感器模块
7、延伸旋转手柄
Compact NS塑壳断路器选型表 （适用于电动机保护）
脱扣器类型
MA：电磁脱扣器（用于NS80-630）
Masterpact MW 空气断路器选型表
框架电流
06：630A
20：2000A
08：800A
25：2500A
10：1000A
32：3200A 2：二段保护
5：三段保护
A：Micrologic5.0A MW三段保护+电流表
MW 06 3
3：3极
4F：固定式
D：抽控制回路电压
2：AC220V
3：AC380V
1：DC110V
4：DC220V
Compact NS塑壳断路器选型表
脱扣器类型
TM：热磁脱扣器（用于NS100，160，250）
STR22SE电子脱扣器（用于NS100，160，250）
STR23SE电子脱扣器（用于NS400，630）
NS 100 N STR22SE 100 3P
壳架电流规格
100
160 分断能力可选
N：25-50KA
H：70KA
L：150KA 脱扣器额定电流（参见脱扣器选择极数可选
3P 安装方式
F：固定式
P：插联接方式
FC：板前方式
RC：板后方式
多种联接附件可选取详见样本
1、分励/失压线圈
2、多功能辅助开关
3、电动操作机构
4、漏电保护模
Compact NS塑壳断路器选型表
脱扣器类型
MA：电磁脱扣器（用于NS80-630）
STR22ME：电子脱扣器（用于NS100，160，250）
STR43ME：电子脱扣器（用于NS400，630）
NＳ 100 H MA 50
3P F FC 附件 壳架电流规格

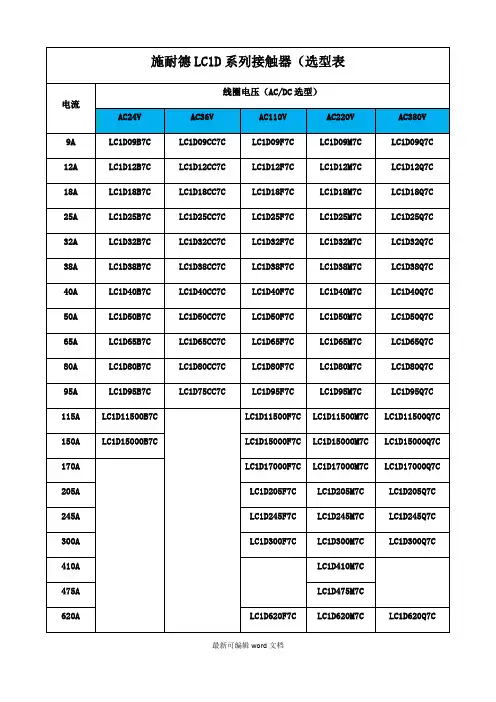

最新可编辑word文档 施耐德LC1D系列接触器（选型表
电流 线圈电压（AC/DC选型）
AC24V AC36V AC110V AC220V AC380V
9A LC1D09B7C LC1D09CC7C LC1D09F7C LC1D09M7C LC1D09Q7C
12A LC1D12B7C LC1D12CC7C LC1D12F7C LC1D12M7C LC1D12Q7C
18A LC1D18B7C LC1D18CC7C LC1D18F7C LC1D18M7C LC1D18Q7C
25A LC1D25B7C LC1D25CC7C LC1D25F7C LC1D25M7C LC1D25Q7C
32A LC1D32B7C LC1D32CC7C LC1D32F7C LC1D32M7C LC1D32Q7C
38A LC1D38B7C LC1D38CC7C LC1D38F7C LC1D38M7C LC1D38Q7C
40A LC1D40B7C LC1D40CC7C LC1D40F7C LC1D40M7C LC1D40Q7C
50A LC1D50B7C LC1D50CC7C LC1D50F7C LC1D50M7C LC1D50Q7C
65A LC1D65B7C LC1D65CC7C LC1D65F7C LC1D65M7C LC1D65Q7C
80A LC1D80B7C LC1D80CC7C LC1D80F7C LC1D80M7C LC1D80Q7C
95A LC1D95B7C LC1D75CC7C LC1D95F7C LC1D95M7C LC1D95Q7C
115A LC1D11500B7C
LC1D11500F7C LC1D11500M7C LC1D11500Q7C
150A LC1D15000B7C LC1D15000F7C LC1D15000M7C LC1D15000Q7C
170A
LC1D17000F7C LC1D17000M7C LC1D17000Q7C
