5.3单代号网络计划时间参数计算
1．单代号网络计划时间参数的标注形式
【示例9】把下图双代号网络图绘制成双代号时标网络图。
复习思考
5.1关键工作的判断方法？
5.2双代号网络计划与单代号网络计划的区别？
5.3关键线路的判断方法？
5.4单位（土建）工程网络计划的编制步骤？
5.5时差有几种？它们各有什么作用？
5.6双代号网络图中，工作时间参数有哪些？在网络图中的表示方法？
5.7关键线路的性质有哪些？
选择题：CAADC CBCBA BAABC CDA 判断题 ∨∨∨××∨×
选择题
1．双代号网络图的三要素是指（ ）。
A.节点、箭杆、工作作业时间 B.紧前工作、紧后工作、关键线路
C.工作、节点、线路 D.工期、关键线路、非关键线路
2．利用工作的自由时差，其结果是（ ）。
A.不会影响紧后工作，也不会影响工期 B.不会影响紧后工作，但会影响工期
C.会影响紧后工作，但不会影响工期 D.会影响紧后工作和工期
3．下列（ ）说法是错误的。
A.总时差为零的工作是关键工作 B.由关键工作组成的线路是关键线路
C.总时差为零，自由时差一定为零 D.自由时差是局部时差，总时差是线路性时差
4．下列（ ）说法是错误的。
A.任何工程都有规定工期、计划工期和计算工期 B.计划工期可以小于规定工期
C.计划工期可以等于规定工期 D.计划工期有时可等于计算工期
5．（ ），会出现虚箭线。
A.当只有相同的紧后工作时 B.当只有不相同的紧后工作时
C.既有相同，又有不相同的紧后工作时 D.不受约束的任何情况
6．网络计划的缺点是（ ）。
A.不能反映工作问题的逻辑 B.不能反映出关键工作
1 / 3
流水施工练习题
1．建设工程组织流水施工时，相邻专业工作队之间的流水步距不尽相等，但专业工作队数等于施工过程数的流水施工方式是()。
A.固定节拍流水施工和加快的成倍节拍流水施工
B．加快的成倍节拍流水施工和非节奏流水施工
C．固定节拍流水施工和一般的成倍节拍流水施工
D.一般的成倍节拍流水施工和非节奏流水施工
2．某道路工程划分为4个施工过程、5个施工段进行施工，各施工过程的流水节拍分别为
6、"
4、
4、"2天。如果组织加快的成倍节拍流水施工，则流水步距和流水施工工期分别为()天。
A．4和
4
0B．4和
3
0C．2和
2
4D．2和20
3．在流水施工方式中，加快的成倍节拍流水施工的特点包括()。
A．相邻专业工作队之间的流水步距不一定相等
2 / 3
B．同一施工过程中各施工段的流水节拍均相等
C．专业工作队数大于施工过程数
D．不同施工过程的流水节拍成倍数关系
E．在有的施工段之间可能有空闲时间
4.某项目由Ⅰ、Ⅱ、Ⅲ等三个施工过程组成，分3段进行。流水节拍分别为2天、6天、4天，试组织加速成倍节拍和正常施工情况下的流水施工，并绘制流水施工进度表。
5.某公路工程需在某一路段修建4个结构形式与规模完全相同的涵洞，施工过程包括基础开挖、预制涵管、安装涵管和回填压实。如果合同规定，工期不超过50天，则组织固定节拍流水施工时，流水节拍和流水步距是多少?试绘制流水施工进度计划。
6.某粮库工程拟建三个结构形式与规模完全相同的粮库，施工过程主要包括：
挖基槽、浇筑混凝土基础、墙板与屋面板吊装和防水。根据施工工艺要求，浇筑混凝土基础1周后才能进行墙板与屋面板吊装。各施工过程的流水节拍见下表，试分别绘制组织四个专业工作队和增加相应专业工作队的流水施工进度计划。
施工过程
挖基槽
浇基础流水节拍（周）24施工过程
吊装
防水流水节拍（周）
62
3 / 3
7.某工程包括三幢结构相同的砖混住宅楼，组织单位工程流水，以每幢住宅楼为一个施工段。已知：

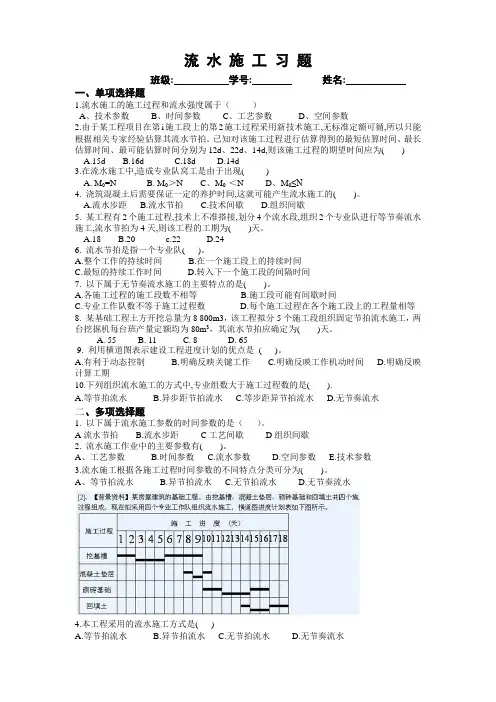

流 水 施 工 习 题
班级: 学号: 姓名:
一、单项选择题
1.流水施工的施工过程和流水强度属于（ ）
A、技术参数 B、时间参数 C、工艺参数 D、空间参数
2.由于某工程项目在第i施工段上的第2施工过程采用新技术施工,无标准定额可循,所以只能根据相关专家经验估算其流水节拍。已知对该施工过程进行估算得到的最短估算时间、最长估算时间、最可能估算时间分别为12d、22d、14d,则该施工过程的期望时间应为( )
A.15d B.16d C.18d D.14d
3.在流水施工中,造成专业队窝工是由于出现( )
A. M0=N B. M0＞N C、M0 ＜N D、M0≤N
4. 浇筑混凝土后需要保证一定的养护时间,这就可能产生流水施工的( )。
A.流水步距 B.流水节拍 C.技术间歇 D.组织间歇
5. 某工程有2个施工过程,技术上不准搭接,划分4个流水段,组织2个专业队进行等节奏流水施工,流水节拍为4天,则该工程的工期为( )天。
A.18 B.20 c.22 D.24
6. 流水节拍是指一个专业队( )。
A.整个工作的持续时间 B.在一个施工段上的持续时间
C.最短的持续工作时间 D.转入下一个施工段的间隔时间
7. 以下属于无节奏流水施工的主要特点的是( )。
A.各施工过程的施工段数不相等 B.施工段可能有间歇时间
C.专业工作队数不等于施工过程数 D.每个施工过程在各个施工段上的工程量相等
8. 某基础工程土方开挖总量为8 800m3，该工程拟分5个施工段组织固定节拍流水施工，两台挖掘机每台班产量定额均为80m3，其流水节拍应确定为( )天。
玉米种植计划表
.1
8流水施工习题和网络计划习题
1在组织建设工程流水施工时，用来表达流水施工在空间布置上开展状态的的参数是（ ）。
A．流水节拍
B．施工段
C．流水强度
D．施工过程
答案：B
2.等节奏流水施工与非节奏流水施工的共同特点是（ ）。
A．相邻施工过程的流水步距相等
B．施工段之间可能有空闲时间
C．专业工作队数等于施工过程数
D．各施工过程在各施工段的流水节拍相等
答案：C
3.某分部工程划分为4个施工过程、3个施工段，组织加快的成倍节拍流水施工，如果流水节拍分别为6、4、4、2天，则流水步距为（ ）天。
A．1
B．2
C．4
D．6
答案：B
4.某分部工程由3个施工过程组成，分为3个施工段进行流水施工，流水节拍分别为3、4、2天，4、3、2天和2、4、3天。则流水施工工期为（ ）天。 玉米种植计划表
.2 A．14
B．15
C．16
D．17
答案：D
5．某场馆地面工程，分基底垫层、基层、面层和抛光四个工艺过程，按四个分区流水施工，受区域划分和专业人员配置的限制，各工艺过程在四个区域依次施工天数分别为：5，8，6，10；7，12，9，16；3，5，3，4；4，5，4，6。则其流水工期应为（ ）。
A．29天
B．43天
C．44天
D．62天
答案：D
解析：根据流水节拍的特点，此题目为无节奏流水施工。首先计算各个专业队的流水步距，用潘特考夫斯基法。求累加数列为：5，13，19，29；7，19，28，44；3，8，11，15；4，9，13，19。错位相减然后取大差得专业队之间的流水步距依次为：6，33，4。因为各个专业队都能连续施工，所以将所有流水步距都相加，再加上最后一个施工专业队持续的工作时间，即得到工期为62天。
