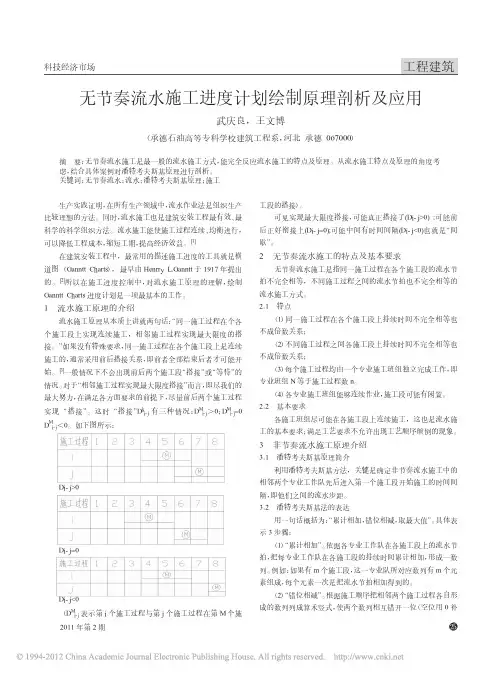

无节奏流水施工进度计划绘制原理剖析及应用
武庆良，王文博
（承德石油高等专科学校建筑工程系，河北承德067000）
摘要：无节奏流水施工是最一般的流水施工方式，能完全反应流水施工的特点及原理。从流水施工特点及原理的角度考虑，结合具体案例对潘特考夫斯基原理进行剖析。关键词：无节奏流水；流水；潘特考夫斯基原理；施工工程建筑
生产实践证明，在所有生产领域中，流水作业法是组织生产比较理想的方法。同时，流水施工也是建筑安装工程最有效、最科学的科学组织方法。流水施工能使施工过程连续、均衡进行，
可以降低工程成本，缩短工期，提高经济效益。[1]
在建筑安装工程中，最常用的描述施工进度的工具就是横道图（GannttCharts），最早由HenrryL.Ganntt于1917年提出
的。[2]所以在施工进度控制中，对流水施工原理的理解，绘制GannttCharts进度计划是一项最基本的工作。1流水施工原理的介绍
流水施工原理从本质上讲就两句话：“同一施工过程在个各个施工段上实现连续施工，相邻施工过程实现最大限度的搭接。”如果没有特殊要求，同一施工过程在各个施工段上是连续施工的，通常采用前后搭接关系，即前者全部结束后者才可能开
始。[3]一般情况下不会出现前后两个施工段“搭接”或“等待”的情况。对于“相邻施工过程实现最大限度搭接”而言，即尽我们的最大努力，在满足各方面要求的前提下，尽量前后两个施工过程
实现“搭接”。这时“搭接”Dki-j有三种情况：DMi-j＞0；DMi-j=0
DMi-j＜0。如下图所示：
Di-j>0
Di-j=0
Di-j<0
（DMi-j表示第i个施工过程与第j个施工过程在第M个施工段的搭接）。可见实现最大限度搭接，可能真正搭接了(Di-j>0);可能前后正好衔接上(Di-j=0);可能中间有时间间隔(Di-j<0)也就是“间歇”。2无节奏流水施工的特点及基本要求
无节奏流水施工是指同一施工过程在各个施工段的流水节拍不完全相等，不同施工过程之间的流水节拍也不完全相等的流水施工方式。2.1特点（1）同一施工过程在各个施工段上持续时间不完全相等也不成倍数关系；（2）不同施工过程之间各施工段上持续时间不完全相等也不成倍数关系；（3）每个施工过程均由一个专业施工班组独立完成工作，即专业班组N等于施工过程数n。（4）各专业施工班组能够连续作业，施工段可能有闲置。2.2基本要求各施工班组尽可能在各施工段上连续施工，这也是流水施工的基本要求；满足工艺要求不允许出现工艺顺序颠倒的现象。3非节奏流水施工原理介绍
施工进度计划网络图及横道图
基础施工进度计划网络图
说明：
1、基础工程75天，〔其中包括分中弹线1天、柱筋安装、和技术间歇在内〕；
2、框架结构43天，〔其中包括水电暗管预埋时间在内〕；
3、主体结构24天，〔其中包括水电暗管预埋时间在内〕；
4、装修装饰92天，〔其中包括与其他水电等工程同步穿插施工〕；
5、独立基础第一流水施工段总工期234天。〔其中±以下75天，±以上159天〕
6、本工程施工分桩基础施工和独立基础施工二块；桩基础施工范围48栋，独立基础施工范围59栋，详见施工组织设计。7、独立基础施工分两个流水施工段，一个施工流水段施工范围30栋。本网络计划图为第一施工流水段的施工进度计划，独立基础±第一施工流水段施工完成后人员、设备转入第二施工流水段继续施工，第一流水施工段另有班组继续±以上施工任务。每个流水施工段始终保持流水施工状态。 8、第二施工流水段5月10日入手下手施工，根蒂根基工程75天工期,7月24日竣工；框架布局43天工期，9月5日竣工；主体布局24天工期，9月29日竣工；装修装饰92天工期，12月30日竣工；
9、桩根蒂根基施工另见桩根蒂根基进度计划网络图；
