LDO的原理及应用

1. LDO是什么？

LDO（Low Dropout）是指低压降稳压器，是一种常见的电子元件，用于提供稳定的电压输出。与其他稳压器相比，LDO的特点是在输出电压接近输入电压时具有低压降。LDO通常被用于电子设备中，例如电源管理模块、手机、笔记本电脑等。

2. LDO的工作原理

LDO的工作原理基于一个基本的电路结构：差分放大器、误差放大器、功率传输阶段、反馈回路和稳压器。

• 差分放大器：这个部分接收输入电压和标准参考电压，并产生一个误差信号，反映了输出电压与标准参考电压之间的差异。

• 误差放大器：误差放大器将差分放大器输出的误差信号放大，并通过反馈回路将其传递给功率传输阶段。

• 功率传输阶段：功率传输阶段将误差放大器放大的误差信号与输入电压相加，以生成稳定的输出电压。

• 反馈回路：反馈回路将输出电压与标准参考电压进行比较，并调整功率传输阶段的工作以保持输出电压稳定。

• 稳压器：稳压器是LDO的核心部分，它通过调整功率传输阶段的输出，以确保LDO的输出电压始终在标准参考电压的附近。

3. LDO的应用

LDO由于其低压降和稳定的输出电压特性，广泛应用于各种电子设备中。以下是一些LDO的常见应用：

3.1 电源管理模块

LDO在电源管理模块中扮演着重要的角色。电源管理模块通常用于为其他部件提供稳定的电源电压。LDO的低压降可以确保在输入电压波动时输出电压的稳定性，从而保护其他电子组件不受电压变化的影响。 3.2 手机和笔记本电脑

在手机和笔记本电脑等便携设备中，稳定的电源电压是关键。LDO被用于提供各种电压级别，如CPU、内存和外围设备的电源电压。LDO的低压降可以减少电池能量的浪费，同时确保设备的正常运行。

3.3 高精度仪器

在需要高精度的仪器中，稳定的电源电压至关重要。LDO的精确稳定性和低噪声特性使其成为高精度仪器中常用的稳压器。例如，光学仪器、测量设备和医疗设备等。

3.4 汽车电子

在汽车电子中，LDO被广泛应用于提供稳定的电源电压，包括车载电脑、音频设备、导航系统和传感器等。LDO的低压降和高温耐受性使其适合汽车环境的特殊要求。

3.5 LED照明

LDO还用于LED照明系统中的电源管理。LDO可以提供稳定的电流和电压，确保LED灯的亮度和稳定性。LED照明通常需要严格的电源管理，以确保亮度均匀性和寿命。

4. 总结

LDO作为一种低压降稳压器，具有广泛的应用领域，包括电源管理、便携设备、高精度仪器、汽车电子和LED照明等。其工作原理基于差分放大器、误差放大器、功率传输阶段、反馈回路和稳压器等基本电路结构。LDO的优点在于低压降和稳定输出电压的特性，在满足各种应用需求的同时，提供了可靠的电源供应。

合集下载

LDO的工作原理详细分析

LDO的工作原理详细分析

LDO的工作原理详细分析

[导读] 由于便携式设备的发展，人们对电源的要求越来越高，因次以前一直用开的电源目前来说不够用了，这就促使LDO的迅猛发展，今天给大家介绍一下LDO的工作原理。

随着便携式设备（电池供电）在过去十年间的快速增长，象原来的业界标准 LM340 和 LM317

这样的稳压器件已经无法满足新的需要。这些稳压器使用NPN 达林顿管，在本文中称其为NPN 稳压器（NPN regulators）。预期更高性能的稳压器件已经由新型的低压差（Low-dropout）稳压器（LDO）和准LDO稳压器（quasi-LDO）实现了。

NPN 稳压器（NPN regulators）

在NPN稳压器（图1：NPN稳压器内部结构框图）的内部使用一个 PNP管来驱动 NPN 达林顿管（NPN Darlington pass transistor），输入输出之间存在至少1.5V～2.5V的压差（dropout voltage）。这个压差为：

Vdrop ＝ 2Vbe ＋Vsat（NPN 稳压器） （1）

图1

LDO 稳压器（LDO regulators）

在LDO（Low Dropout）稳压器（图2：LDO稳压器内部结构框图）中，导通管是一个PNP管。LDO的最大优势就是PNP管只会带来很小的导通压降，满载（Full-load）的跌落电压的典型值小于500mV，轻载（Light loads）时的压降仅有10～20mV。LDO的压差为： Vdrop ＝ Vsat （LDO 稳压器） （2）

图2

准LDO 稳压器（Quasi-LDO regulators）

准LDO（Quasi-LDO）稳压器（图3： 准 LDO 稳压器内部结构框图）已经广泛应用于某些场合，例如：5V到3.3V 转换器。 准LDO介于 NPN 稳压器和 LDO 稳压器之间而得名， 导通管是由单个PNP 管来驱动单个NPN 管。 因此，它的跌落压降介于NPN稳压器和LDO之间：

LDO工作原理

LDO工作原理

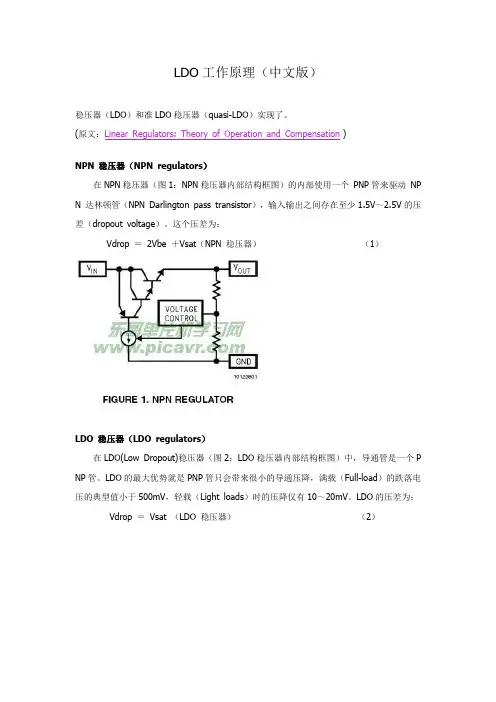

LDO工作原理（中文版）

稳压器（LDO）和准LDO稳压器（quasi-LDO）实现了。

(原文：Linear Regulators: Theory of Operation and Compensation )

NPN 稳压器（NPN regulators）

在NPN稳压器（图1：NPN稳压器内部结构框图）的内部使用一个 PNP管来驱动 NPN 达林顿管（NPN Darlington pass transistor），输入输出之间存在至少1.5V～2.5V的压差（dropout voltage）。这个压差为：

Vdrop ＝ 2Vbe ＋Vsat（NPN 稳压器） （1）

LDO 稳压器（LDO regulators）

在LDO(Low Dropout)稳压器（图2：LDO稳压器内部结构框图）中，导通管是一个PNP管。LDO的最大优势就是PNP管只会带来很小的导通压降，满载（Full-load）的跌落电压的典型值小于500mV，轻载（Light loads）时的压降仅有10～20mV。LDO的压差为：

Vdrop ＝ Vsat （LDO 稳压器） （2）

准LDO 稳压器（Quasi-LDO regulators）

准LDO（Quasi-LDO）稳压器（图3： 准 LDO 稳压器内部结构框图）已经广泛应用于某些场合，例如：5V到3.3V 转换器。 准LDO介于 NPN 稳压器和 LDO 稳压器之间而得名， 导通管是由单个PNP 管来驱动单个NPN 管。 因此，它的跌落压降介于NPN稳压器和LDO之间：

Vdrop ＝ Vbe ＋Vsat （3）

LDO工作原理以及消除LDO自激

LDO工作原理以及消除LDO自激

稳压器的工作原理（Regulator Operation）

所有的稳压器，都利用了相同的技术实现输出电压的稳定（图4：稳压器工作原理图）。输出电压通过连接到误差放大器（Error Amplifier）反相输入端（Inverting Input）的分压电阻（Resistive Divider）采样（Sampled），误差放大器的同相输入端（Non-inverting

Input）连接到一个参考电压Vref。 参考电压由IC内部的带隙参考源（Bandgap Reference）产生。 误差放大器总是试图迫使其两端输入相等。为此，它提供负载电流以保证输出电压稳定：

Vout = Vref（1 + R1 / R2） （4）

图4

性能比较（Performance Comparison）

NPN，LDO和准LDO在电性能参数上的最大区别是：跌落电压（Dropout Voltage）和地脚电流（Ground Pin Current）。跌落电压前文已经论述。为了便于分析，我们定义地脚电流为Ignd （参见图4），并忽略了IC到地的小偏置电流。那么，Ignd等于负载电流IL除以导通管的增益。

NPN 稳压器中，达林顿管的增益很高（High Gain），所以它只需很小的电流来驱动负载电流IL。这样它的地脚电流Ignd也会很低，一般只有几个mA。 准LDO也有较好的性能，如国半（NS）的LM1085能够输出3A的电流却只有10mA的地脚电流。

然而，LDO的地脚电流会比较高。在满载时，PNP管的β值一般是15～20。也就是说LDO的地脚电流一般达到负载电流的7%。

NPN稳压器的最大好处就是无条件的稳定，大多数器件不需额外的外部电容。 LDO在输出端最少需要一个外部电容以减少回路带宽（Loop Bandwidth）及提供一些正相位转移（Positive Phase Shift）补偿。 准LDO一般也需要有输出电容，但容值要小于LDO的并且电容的ESR局限也要少些。

LDO的基本原理

LDO的基本原理

一．LDO的基本原理

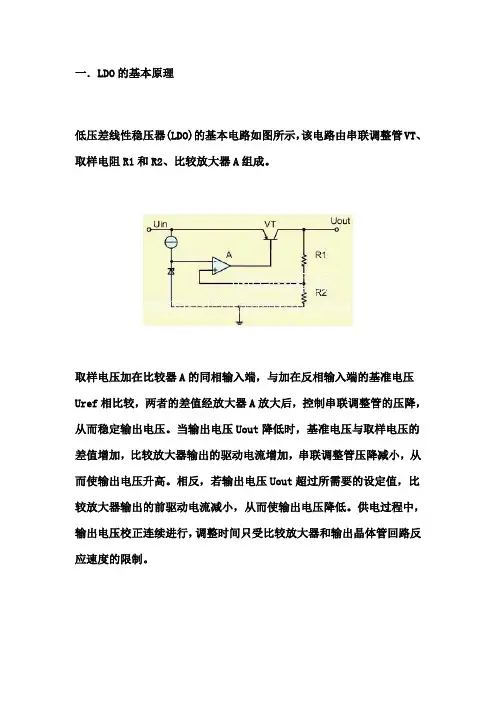

低压差线性稳压器(LDO)的基本电路如图所示，该电路由串联调整管VT、取样电阻R1和R2、比较放大器A组成。

取样电压加在比较器A的同相输入端，与加在反相输入端的基准电压Uref相比较，两者的差值经放大器A放大后，控制串联调整管的压降，从而稳定输出电压。当输出电压Uout降低时，基准电压与取样电压的差值增加，比较放大器输出的驱动电流增加，串联调整管压降减小，从而使输出电压升高。相反，若输出电压Uout超过所需要的设定值，比较放大器输出的前驱动电流减小，从而使输出电压降低。供电过程中，输出电压校正连续进行，调整时间只受比较放大器和输出晶体管回路反应速度的限制。

应当说明，实际的线性稳压器还应当具有许多其它的功能，比如负载短路保护、过压关断、过热关断、反接保护等，而且串联调整管也可以采用MOSFET。

二．低压差线性稳压器的主要参数

1．输出电压(Output Voltage)

输出电压是低压差线性稳压器最重要的参数，也是电子设备设计者选用稳压器时首先应考虑的参数。低压差线性稳压器有固定输出电压和可调输出电压两种类型。固定输出电压稳压器使用比较方便，而且由于输出电压是经过厂家精密调整的，所以稳压器精度很高。但是其设定的输出电压数值均为常用电压值，不可能满足所有的应用要求，但是外接元件数值的变化将影响稳定精度。

LDO基本原理、参数及典型应用

一．LDO的基本原理

低压差线性稳压器(LDO)的基本电路如图所示，该电路由串联调整管VT、取样电阻R1和R2、比较放大器A组成。

取样电压加在比较器A的同相输入端，与加在反相输入端的基准电压Uref相比较，两者的差值经放大器A放大后，控制串联调整管的压降，从而稳定输出电压。当输出电压Uout降低时，基准电压与取样电压的差值增加，比较放大器输出的驱动电流增加，串联调整管压降减小，从而使输出电压升高。相反，若输出电压Uout超过所需要的设定值，比较放大器输出的前驱动电流减小，从而使输出电压降低。供电过程中，输出电压校正连续进行，调整时间只受比较放大器和输出晶体管回路反应速度的限制。
