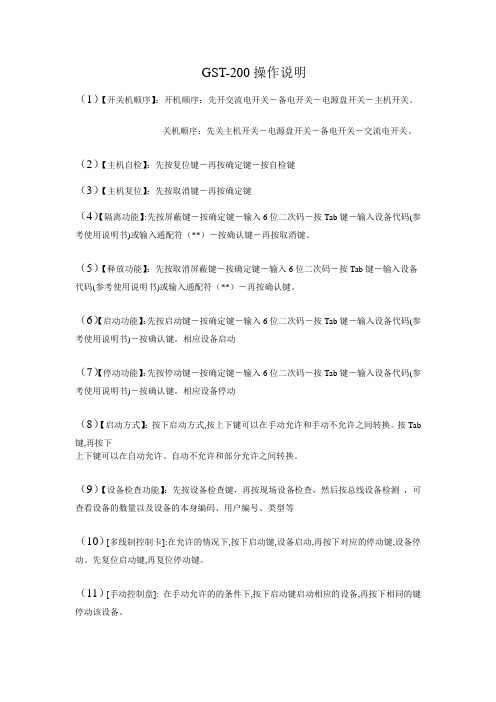

GST-200操作说明
（1）【开关机顺序】：开机顺序：先开交流电开关－备电开关－电源盘开关－主机开关。
关机顺序：先关主机开关－电源盘开关－备电开关－交流电开关。
（2）【主机自检】：先按复位键－再按确定键－按自检键
（3）【主机复位】：先按取消键－再按确定键
（4）【隔离功能】:先按屏蔽键－按确定键－输入6位二次码－按Tab键－输入设备代码(参考使用说明书)或输入通配符（**）－按确认键－再按取消键。
（5）【释放功能】：先按取消屏蔽键－按确定键－输入6位二次码－按Tab键－输入设备代码(参考使用说明书)或输入通配符（**）－再按确认键。
（6）【启动功能】：先按启动键－按确定键－输入6位二次码－按Tab键－输入设备代码(参考使用说明书)－按确认键。
相应设备启动
（7）【停动功能】：先按停动键－按确定键－输入6位二次码－按Tab键－输入设备代码(参考使用说明书)－按确认键。
相应设备停动
（8）【启动方式】：按下启动方式,按上下键可以在手动允许和手动不允许之间转换。
按Tab
键,再按下
上下键可以在自动允许、自动不允许和部分允许之间转换。
（9）【设备检查功能】：先按设备检查键，再按现场设备检查，然后按总线设备检测，可查看设备的数量以及设备的本身编码、用户编号、类型等
（10）[多线制控制卡]:在允许的情况下,按下启动键,设备启动,再按下对应的停动键,设备停动。
先复位启动键,再复位停动键。
（11）[手动控制盘]: 在手动允许的的条件下,按下启动键启动相应的设备,再按下相同的键停动该设备。

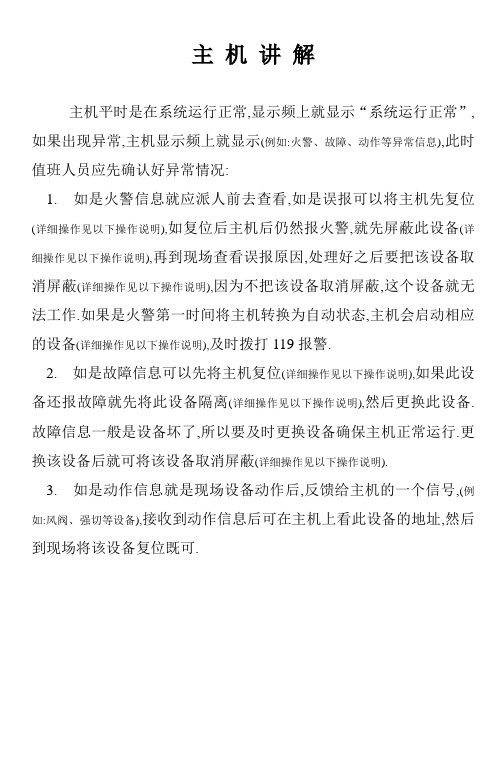

主机讲解主机平时是在系统运行正常,显示频上就显示“系统运行正常”, 如果出现异常,主机显示频上就显示(例如:火警、故障、动作等异常信息),此时值班人员应先确认好异常情况:1. 如是火警信息就应派人前去查看,如是误报可以将主机先复位(详细操作见以下操作说明),如复位后主机后仍然报火警,就先屏蔽此设备(详细操作见以下操作说明),再到现场查看误报原因,处理好之后要把该设备取消屏蔽(详细操作见以下操作说明),因为不把该设备取消屏蔽,这个设备就无法工作.如果是火警第一时间将主机转换为自动状态,主机会启动相应的设备(详细操作见以下操作说明),及时拨打119报警.2. 如是故障信息可以先将主机复位(详细操作见以下操作说明),如果此设备还报故障就先将此设备隔离(详细操作见以下操作说明),然后更换此设备.故障信息一般是设备坏了,所以要及时更换设备确保主机正常运行.更换该设备后就可将该设备取消屏蔽(详细操作见以下操作说明).3. 如是动作信息就是现场设备动作后,反馈给主机的一个信号,(例如:风阀、强切等设备),接收到动作信息后可在主机上看此设备的地址,然后到现场将该设备复位既可.GST-200操作说明（1）【开关机顺序】：开机顺序：先开交流电开关－备电开关－电源盘开关－主机开关。
关机顺序：先关主机开关－电源盘开关－备电开关－交流电开关。
（2）【主机自检】：先按复位键－再按确定键－按自检键（3）【主机复位】：先按取消键－再按确定键（4）【隔离功能】:先按屏蔽键－按确定键－输入6位二次码－按Tab键－输入设备代码(参考使用说明书)或输入通配符（**）－按确认键－再按取消键。
（5）【释放功能】：先按取消屏蔽键－按确定键－输入6位二次码－按Tab键－输入设备代码(参考使用说明书)或输入通配符（**）－再按确认键。
（6）【启动功能】：先按启动键－按确定键－输入6位二次码－按Tab键－输入设备代码(参考使用说明书)－按确认键。

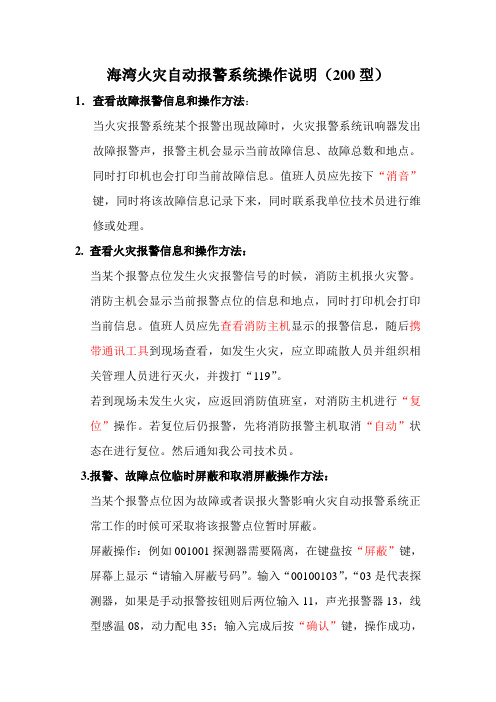

海湾火灾自动报警系统操作说明（200型）1．查看故障报警信息和操作方法：当火灾报警系统某个报警出现故障时，火灾报警系统讯响器发出故障报警声，报警主机会显示当前故障信息、故障总数和地点。
同时打印机也会打印当前故障信息。
值班人员应先按下“消音”键，同时将该故障信息记录下来，同时联系我单位技术员进行维修或处理。
2. 查看火灾报警信息和操作方法：当某个报警点位发生火灾报警信号的时候，消防主机报火灾警。
消防主机会显示当前报警点位的信息和地点，同时打印机会打印当前信息。
值班人员应先查看消防主机显示的报警信息，随后携带通讯工具到现场查看，如发生火灾，应立即疏散人员并组织相关管理人员进行灭火，并拨打“119”。
若到现场未发生火灾，应返回消防值班室，对消防主机进行“复位”操作。
若复位后仍报警，先将消防报警主机取消“自动”状态在进行复位。
然后通知我公司技术员。
3.报警、故障点位临时屏蔽和取消屏蔽操作方法：当某个报警点位因为故障或者误报火警影响火灾自动报警系统正常工作的时候可采取将该报警点位暂时屏蔽。
屏蔽操作：例如001001探测器需要隔离，在键盘按“屏蔽”键，屏幕上显示“请输入屏蔽号码”。
输入“00100103”，“03是代表探测器，如果是手动报警按钮则后两位输入11，声光报警器13，线型感温08，动力配电35；输入完成后按“确认”键，操作成功，火灾报警主机“屏蔽”灯亮。
取消屏蔽：取消屏蔽和设置屏蔽一样。
在键盘上按“取消屏蔽”键，屏幕上显示“请输入取消屏蔽号码”例如001001号探测器取消屏蔽，在键盘上输入00100103输入完成按确认键，操作成功屏幕显示操作成功。
同时屏蔽灯熄灭。
4.火灾自动报警系统自动状态的设置和取消：设置自动：在键盘上按“用户设置”选择“启动控制操作”、“自动启动控制”、“全部自动”设置好后按“确认”键。
操作成功后，报警主机“自动启动”灯亮。
取消自动：在键盘上按“用户设置”选择“启动控制操作”、“自动启动控制”、“禁止自动”设置好后按“确认”键。
火灾报警控制器GST200 操作步骤： 一、消音操作1、消除本机声音在报警状态下，按下“ACK/MUTE ”按键，出现下面输入密码的提示输入密码操作密码‘12345678’，然后按‘ENTER ’键，消除本机声音操作完成。
2、消除现场声光报警器声音在报警状态下，按下“SILENCE ”按键，出现上面输入密码的提示 输入密码操作密码‘12345678’，然后按‘ENTER ’键，消除现场声光报警器声音操作完成。
二、复位操作复位‘RESET ’按键，是复位控制器的火警或故障状态，使控制器返回正常监控状态 操作时，按下‘RESET ’按键，输入操作密码‘12345678’，然后按‘ENTER ’按键，复位完成。
同样需要输入操作密码‘12345678’三、火警界面意义▪ 001 0f 006 !FIRE! 05:25 // 代表当前系统中有6个设备报火警，该条火警是第一条火警▪ Z001-L1-N030MCP //发生火警的分区号、回路号以及发生火警的设备地址和设备类型 此条代表意义为：1区、1回路、地址为30号的手报。
▪Device-30 //发生火警设备的注释信息四、火警信息处理当发生火警时，首先根据控制器的报警信息检查发生火警的部位，确认是否有火灾发生。
001 0f 006 !FIRE! 05:25 Z001-L1-N030MCP Device-30------------------------------------- Last !Fire! Zone:003 Z-003 Device-066若确认有火灾发生，应根据火情采取相应措施： 第一步：通知现场人员撤离； 第二步：拨打消防报警电话报警； 第三步：启动消防灭火设备； 若为误报警，应采取如下措施：第一步：应按“SILENCE ”键中止警报声。
第二步：排除误报火警因素；第三步：按“RESET ”键使控制器恢复正常状态，观察是否还会误报；如果仍然发生误报可将其禁止，并尽快通知维护单位进行维修。
GST200火灾报警控制器(联动型)安装使用说明书GST200火灾报警控制器(联动型)安装使用说明书一、产品概述1.1 产品简介1.2 产品特点1.3 技术指标二、安全注意事项2.1 电气安全注意事项2.2 防火安全注意事项2.3 报警控制器安装位置注意事项2.4 使用环境要求三、安全报警系统组成与连接3.1 报警控制器组成3.2 报警控制器连接3.3 报警设备连接四、报警控制器安装与调试4.1 安装前准备4.2 安装步骤4.3 接线与连线4.4 调试方法与注意事项五、报警控制器参数设置5.1 系统参数设置5.2 报警参数设置5.3 系统联动设置六、操作说明6.1 启动与停止6.2 报警信号处理6.3 远程操作6.4 报警事件记录与查询七、维护与保养7.1 定期检查与清洁7.2 故障排除与维修7.3 产品保养要点八、附件8.1 电气图纸8.2 安装示意图8.3 控制器连接图8.4 设备连接图8.5 其他相关附件附录一：法律名词及注释附录二：其他相关注释本文档涉及附件：1.电气图纸：详细描述了报警控制器的电路连接和安装位置。
2.安装示意图：以示意图形式展示了报警控制器的正确安装方式。
3.控制器连接图：显示了报警控制器与其他设备的正确连接方式。
4.设备连接图：展示了报警控制器与具体报警设备的连接示意图。
5.其他相关附件：可能包括产品说明书、技术规格书等。
本文所涉及的法律名词及注释：1.报警控制器：指的是GST200火灾报警控制器(联动型)。
2.报警设备：指与报警控制器连接并配合使用的各类火灾报警设备，如烟感探测器、手动报警按钮等。
3.远程操作：指通过远程控制设备对报警控制器进行操作和监控。
4.报警事件记录与查询：指报警控制器记录和存储的报警事件信息以及用户通过系统查询得到的相关信息。
第一章系统调试功能说明1.1进入和退出调试状态为方便系统调试，本控制器为工程调试人员提供了调试密码，输入此密码进入调试状态后，进行任何操作均不需输入密码。
进入调试状态的标志是在液晶屏的右上角处“版本：*.*”变为“调试状态”，如图6-1所示。
图6-1如想退出调试状态可通过锁键来实现，同时本控制器还设置了自动退出调试状态的功能，即控制器的系统时间到凌晨00:00时，便自动退出调试状态。
本控制器对调试状态有“记忆”功能，如果控制器在关机时处于调试状态，再次开机时，系统将仍处于调试状态。
1.2调试状态下的开机操作本控制器进入调试状态后，进行开机操作时液晶屏会显示“确认注册方式”界面，如图6-2所示。
图6-2本系统共设置了两种注册方式：按“1”则进入“重新注册”方式，即控制器将逐点注册外接设备，显示注册结果，然后再自动检测键盘、指示灯、屏幕及声音。
按“2 “直接登录”，控制器检测完键盘、指示灯、屏幕及声音后，直接进入“系统工作正常”状态，而不再对外部设备进行注册。
如果30秒内未选择注册方式，系统将以“直接登录”方式注册。
自检完毕后，开机过程结束，系统进入正常监控状态（如图6-1）。
在调试状态下，按下“自检”键后系统将进行和开机时相同的声光检查操作。
1.3调试状态操作在系统设置操作状态下（如图5-1），键入“6”，便进入调试操作状态，如图6-3所示。
调试状态提供了设备直接注册、数字命令操作、总线设备调试、更改设备特性、恢复出厂设置五种操作。
图6-31.4设备注册设置在图6-3界面下选择“设备直接注册”，系统可对外部设备、显示盘、手动盘、从机、多线制盘重新进行注册并显示注册信息，而不影响其它信息，如图6-4所示。
图6-4例如，外部设备的注册如图6-5所示。
图6-5注：外部设备注册时显示的编码为设备的原始编码，后面的数量为检测到相同原始编码设备的数量，当有设备原始编码重码时，在显示重码设备数量的同时，还将重码事件写入运行记录器中，可在注册结束后查看,重码记录中，在用户编码位置为3位原始编码号、3位重码数量，事件类型为“重复码”。
GST200主机基本操作步骤及故障处理方法一、开机：1、打开联动电源的主、备电开关；2、打开控制器的主、备电开关；二、关机：1、关闭控制器的主、备电开关；2、关闭联动电源的主、备电开关。
（注意：每个备电开关一定要关掉，否则，由于控制器内部依然有用电电路，将导致备电放空，有损坏电池的可能。
）三、设备的隔离与取消隔离(释放)。
当外部设备（烟感、温感、模块或火灾显示盘）发生故障时，可将它隔离掉；待修理或更换后，再利用释放功能，将设备恢复正常工作。
A、按下“隔离”键，如显示输入密码，则必须输入密码，再按“确认”键，无密码则直接按“确认”键；屏幕显示“请输入隔离设备号××××××××”，如需隔离的设备为用户编码为010121的光电感烟探测器，其隔离应按如下步骤进行：B、输入隔离设备的用户编码“010121XX”；注：其中第7、8位的“XX”参照以下的表输入其设备类型“03”；C、按“确认”键存储，如隔离成功，隔离信息中将增加该设备，否则显示屏上提示“输入错误”。
四、取消隔离。
按下“取消隔离”或“释放”键后屏幕提示：“请输入释放设备号××××××××”，接下来的操作与隔离设备相同。
五、启动方式设置。
按下“启动控制”键，调出启动方式菜单。
出现：1、手动方式；2、自动方式；按“1”或“2”键选择其中的一项，如按“1”键（即手动方式设置）出现：1、不允许2、允许按“2”键选择“允许”后，按确认键，“手动允许”灯会亮。
（注：手动控制将允许对手动控制盘进行控制）而选“2、自动方式”，则出现：1、不允许2、部分允许3、全部允许按“3”键选择“全部允许”，“自动允许”灯亮。
（注：自动控制将允许对整个消防系统进行自动控制）六、打印方式设置。
按下“打印控制”键（如有密码则输入密码，无没有密码则直接按“确认”），出现多项选择，用上、下键选取打印设置，按“确认”出现：1、关闭打印机；2、选择打印；3、即时打印。
GST200主机基本操作步骤及故障处理方法一、开机：1、打开联动电源的主、备电开关；2、打开控制器的主、备电开关；二、关机：1、关闭控制器的主、备电开关；2、关闭联动电源的主、备电开关。
（注意：每个备电开关一定要关掉，否则，由于控制器内部依然有用电电路，将导致备电放空，有损坏电池的可能。
）三、设备的隔离与取消隔离(释放)。
当外部设备（烟感、温感、模块或火灾显示盘）发生故障时，可将它隔离掉；待修理或更换后，再利用释放功能，将设备恢复正常工作。
A、按下“隔离”键，如显示输入密码，则必须输入密码，再按“确认”键，无密码则直接按“确认”键；屏幕显示“请输入隔离设备号××××××××”，如需隔离的设备为用户编码为010121的光电感烟探测器，其隔离应按如下步骤进行：B、输入隔离设备的用户编码“010121XX”；注：其中第7、8位的“XX”参照以下的表输入其设备类型“03”；C、按“确认”键存储，如隔离成功，隔离信息中将增加该设备，否则显示屏上提示“输入错误”。
四、取消隔离。
按下“取消隔离”或“释放”键后屏幕提示：“请输入释放设备号××××××××”，接下来的操作与隔离设备相同。
五、启动方式设置。
按下“启动控制”键，调出启动方式菜单。
出现：1、手动方式；2、自动方式；按“1”或“2”键选择其中的一项，如按“1”键（即手动方式设置）出现：1、不允许2、允许按“2”键选择“允许”后，按确认键，“手动允许”灯会亮。
（注：手动控制将允许对手动控制盘进行控制）而选“2、自动方式”，则出现：1、不允许2、部分允许3、全部允许按“3”键选择“全部允许”，“自动允许”灯亮。
（注：自动控制将允许对整个消防系统进行自动控制）六、打印方式设置。
按下“打印控制”键（如有密码则输入密码，无没有密码则直接按“确认”），出现多项选择，用上、下键选取打印设置，按“确认”出现：1、关闭打印机；2、选择打印；3、即时打印。
第一章系统调试功能说明1.1进入和退出调试状态为方便系统调试，本控制器为工程调试人员提供了调试密码，输入此密码进入调试状态后，进行任何操作均不需输入密码。
进入调试状态的标志是在液晶屏的右上角处“版本：*.*”变为“调试状态”，如图6-1所示。
图6-1如想退出调试状态可通过锁键来实现，同时本控制器还设置了自动退出调试状态的功能，即控制器的系统时间到凌晨00:00时，便自动退出调试状态。
本控制器对调试状态有“记忆”功能，如果控制器在关机时处于调试状态，再次开机时，系统将仍处于调试状态。
1.2调试状态下的开机操作本控制器进入调试状态后，进行开机操作时液晶屏会显示“确认注册方式”界面，如图6-2所示。
图6-2本系统共设置了两种注册方式：按“1”则进入“重新注册”方式，即控制器将逐点注册外接设备，显示注册结果，然后再自动检测键盘、指示灯、屏幕及声音。
按“2 “直接登录”，控制器检测完键盘、指示灯、屏幕及声音后，直接进入“系统工作正常”状态，而不再对外部设备进行注册。
如果30秒内未选择注册方式，系统将以“直接登录”方式注册。
自检完毕后，开机过程结束，系统进入正常监控状态（如图6-1）。
在调试状态下，按下“自检”键后系统将进行和开机时相同的声光检查操作。
1.3调试状态操作在系统设置操作状态下（如图5-1），键入“6”，便进入调试操作状态，如图6-3所示。
调试状态提供了设备直接注册、数字命令操作、总线设备调试、更改设备特性、恢复出厂设置五种操作。
图6-31.4设备注册设置在图6-3界面下选择“设备直接注册”，系统可对外部设备、显示盘、手动盘、从机、多线制盘重新进行注册并显示注册信息，而不影响其它信息，如图6-4所示。
图6-4例如，外部设备的注册如图6-5所示。
图6-5注：外部设备注册时显示的编码为设备的原始编码，后面的数量为检测到相同原始编码设备的数量，当有设备原始编码重码时，在显示重码设备数量的同时，还将重码事件写入运行记录器中，可在注册结束后查看,重码记录中，在用户编码位置为3位原始编码号、3位重码数量，事件类型为“重复码”。
JB-QB-GST200火灾报警控制器（联动型）安装使用说明书第一部分：控制器简介GST200火灾报警控制器（联动型）典型配置包括：主控制器、显示操作盘，智能手动操作盘。
本控制器集报警、联动于一体，通过总线、多线的控制可完成探测报警及消防设备的启/停控制等功能。
上图说明:①显示操作盘②智能手动操作盘③手动锁④打印机1.1面板说明1.1.1显示操作盘面板说明GST200火灾报警控制器（联动型）显示操作盘面板由指示灯区、液晶显示屏及按键区三部分组成，如图2-3所示。
图2-3上图说明:①指示灯区②液晶显示屏③按键区智能手动操作盘面板说明智能手动操作盘由手动盘和直接控制盘构成，见图2-4。
上图说明:①手动盘②直接控制盘③手动锁手动盘的每一单元均有一个按键、两只指示灯（启动灯在上，反馈灯在下，均为红色）和一个标签。
其中，按键为启/停控制键，如按下某一单元的控制键，则该单元的启动灯亮，并有控制命令发出，如被控设备响应，则反馈灯亮。
用户可将各按键所对应的设备名称书写在设备标签上面，然后与膜片一同固定在手动盘上。
控制器电源系统说明主机电源说明本控制器的主机电源分为主、备电两部分，主要包括主板、电源滤波器、变压器、蓄电池等。
主、备电供电电压分别为：主电：AC187V~AC242V 备电：直流12V/10Ah密封铅电池电源系统接线图如图2-8所示。
图2-8上图说明：①主板②变压器③电源滤波器④蓄电池控制器对外接线端子说明控制器对外接线端子说明如图2-9所示。
O6 COM6 I6F-RELAY A B Z1Z2N G L S+S-O1 COM1 I124V OUT 24V IN图2-9其中：L 、G 、N ：交流220V 接线端子及交流接地端子；F-RELAY ：故障输出端子，当主板上NC 短接时，为常闭无源输出；当NO 短接时，为常开无源输出。
A 、B ：连接火灾显示盘的通讯总线端子；S+、S-：警报器输出端子，当主板XS8上1、2脚和4、5脚接短路环时，为无源常开输出；当主板XS8上1、2脚和3、4脚接短路环时，为无源常闭输出；当主板XS8上2、3脚和5、6脚接短路环并且XS7用短路环短接时，为带检线功能有源输出，终端需要接的Ω电阻，输出时有DC24V/0.15A 的电源输出； Z1、Z2：无极性信号二总线端子；24V IN （+、-）：外部DC24V 输入端子，可为辅助电源输出提供电源；24V OUT （+、-）：辅助电源输出端子，可为外部设备提供DC24V 电源，当采用内部DC24V 供电时，最大输出容量为DC24V/0.3A ，当采用外部DC24V 供电时，最大输出容量为DC24V/2A 。
On 、COMn 、In （n=1~6）：见第七章《配接直接控制盘》。
第二部分：安装与调试控制器的安装条件及方式外形尺寸（长×宽×高）：380mm ×143mm ×534mm 环境温度：0℃～+40℃ 相对湿度≤95%，不凝露GST200火灾报警控制器（联动型）安装尺寸如图3-1所示。
外部设备检查外接线状态检查：检查与本控制器相连的总线状况，测量探测器总线与地、探测器总线与通讯线、通讯线与地之间的绝缘电阻，回路的负载状况。
其中，绝缘电阻应大于20MΩ，回路负载应大于1k Ω。
气体灭火设备的启动和停止控制气体灭火设备的启动条件提醒操作者务必注意：气体灭火设备是一种接受到有效启动命令后就会瞬时完成喷洒灭火工作的被控设备。
对气体灭火设备的误操作一方面会导致重大的、不可挽回的损失，甚至是人员伤亡；另一方面也会在一定时期造成重要场所消防能力的削弱。
启动这些设备应慎之又慎！进行气体灭火设备的启动除了具备启动一般设备的条件外还应符合以下条件：1）进行气体灭火设备启动的人员必须是经过气体灭火知识培训合格的人员。
2）确认火情确实需要启动气体灭火设备。
3）确认气体灭火设备喷洒的保护区域内人员疏散已经完成。
气体灭火设备包括气体灭火控制盘上的“气体启动”和“气体停动”两个编码控制点，对“气体启动”设备的自动联动或手动启动操作，除了需要控制器处于“部分自动”（含有“= =”的联动公式参加联动）、“全部自动”（含有“=”及“= =”的联动公式均可参加联动）或“手动允许”状态下外，控制器还必须处于“喷洒允许”的状态下。
而对“气体停动”的操作，不受“喷洒允许”的控制。
气体灭火设备的手动启动控制气体灭火设备的手动启动和一般设备一样有主机键盘启动和手动消防启动盘启动两种方式，并具有相类似的操作方法。
在一般情况下，应采用手动消防启动盘方式，这种方式快捷且不易出错，只要根据手动消防启动盘按键上的提示信息找到该气体灭火设备对应的单元，按下这个单元的命令键就可以了。
在特殊情况下，如手动消防启动盘无法启动，也可利用主机键盘的方式来进行启动控制。
为防止对气体灭火设备的误操作，在按下对应手动键或在启动菜单下输入气体被启动设备的用户编码并“确认”后，控制器屏幕自动发出提示，并伴有警报声。
假定启动编码为031066 号的气体灭火设备，屏幕上会出现如图4-41、图4-42提示。
图4-41图4-42按下“取消”键放弃命令，退出；按两次“确认”键后，控制器立即发出启动气体灭火设备命令！在进行气体设备手动启动操作的过程中，扬声器将发出警告声。
气体灭火设备的自动联动控制自动联动控制气体灭火设备时，控制器直接向气体灭火控制盘发出命令。
气体灭火控制盘接到此命令后，经过延时（可设定）后向控制气体灭火设备的钢瓶电磁阀发出启动信号。
气体灭火设备的紧急停动控制当气体灭火设备处于自动联动条件满足后的延时启动阶段，可以进行气体灭火设备的紧急停动操作。
在气体灭火控制盘发出立即启动命令前的延时期间，既可以在中控室又可以在现场对气体灭火设备实施紧急停动。
在中控室，可以通过按下“气体停动”编码点对应手动消防启动盘上的手动键或在启动菜单下输入“气体停动”设备的用户编码和类型来发送气体紧急停动命令来终止延时启动的命令。
在现场，可以按下“紧急停动”按钮直接终止气体灭火设备的延时启动。
复位功能当火警或故障等处理完毕后，按下“复位”键可对控制器进行复位操作（当键盘处于锁键状态，需输入用户密码），同时因系统在操作过程中，屏幕会提示等待信息，如图4-43所示，此时操作人员应稍等片刻，待系统完成此项操作后再进行其它操作。
v1.0 可编辑可修改图4-43复位可以实现以下功能：清除当前的所有火警、故障和反馈显示。
复位所有联动设备。
复位手动消防启动盘上的状态指示灯。
复位所有的启动命令。
清除正处于请求和延时启动的命令。
清除消音状态。
清除所有的火灾显示盘显示。
清除屏蔽显示，但屏蔽标志灯不变，屏蔽内容依旧起作用。
网络通讯设置控制器具有联网使用的功能（可选功能，需要选配联网通讯板），联网后的控制器可具有网络信息显示功能和网络设备操作的功能，使网络上任意一台控制器均可显示联网控制器上所有报警信息及完成对其联动设备的控制。
在图5-1系统设置操作状态下按“3”键，则进入网络控制设置界面，如图5-7所示。
*网络通讯设置*1 网络显示设置2 网络控制设置3 1级网络代号4 光栅机数量5 2级网络代号图5-7网络显示设置在图5-7界面下按1键进入“网络显示设置”界面，如图5-8所示。
图5-8在此界面下，按对应数字键可进行1级网络信息及2级网络信息是否显示的设置，如图5-9所示。
图5-9按对应数字键，可以设置网络信息显示允许或禁止，反白显示的选项为当前设定。
设置成网络信息显示禁止时，控制器将不显示对应的1级网络或2级网络上其它控制器的信息。
设置成网络信息显示允许时，控制器可显示对应1级网络或2级网络上其它控制器的火警、反馈、故障信息。
网络控制设置在图5-7界面下按2键进入“网络控制设置”界面，如图5-10所示。
图5-10在此界面下，按对应数字键可进行接收控制信息及发送控制信息是否允许的设置，如图5-11所示。
图5-11接收控制信息允许时，控制器可以接收网络上其他控制器的设备启动、停动、屏蔽、取消屏蔽操作及手动允许设置、自动允许设置、喷洒设置及防盗设置操作，可以被网络上其他控制器消音及复位。
接收控制信息禁止时，控制器除可以被网络上其他控制器消音及复位外，其他操作均无效。
发送控制信息允许时，控制器可以向网络上其他控制器发送设备启动、停动、屏蔽、取消屏蔽操作，消音操作，复位操作，手动允许设置、自动允许设置、喷洒设置及防盗设置操作。
发送控制信息禁止时，控制器不向网络上其他控制器发送任何操作。
1级网络代号在图5-7图5-12显示的数字为当前设置的本机编号，可以按数字键改变，可以在1号~32号之间设置，1个网络内控制器的编号需要连续设置，且不能重复；按确认键可保存新的设置。
设备定义设备定义的内容控制器外接的设备包括火灾探测器、联动模块、火灾显示盘、网络从机、光栅机、直接控制盘控制的设备、手动盘控制的设备、广播电话设备等，这些设备均需进行编码设定，每个设备对应一个原始编码和一个现场编码，设备定义就是对设备的现场编码进行设定。
被定义的设备既可以是已经注册在控制器上的，也可以是未注册在控制器上的。
典型的设备定义界面如图5-14所示。
图5-14“原码”：为该设备所在的自身编码号，外部设备（火灾探测器、联动模块）原码号为1~242；火灾显示盘原码号为1~64；网络从机原码号为1~32；光栅机测温区域原码号为1~64，对应1~4号光栅机的探测区域，从1号光栅机的1通道的1探测区顺序递增；直接控制盘控制的设备原码号为1-60；手动盘控制的设备原码号为1-120；广播电话盘的原码号为1-180。
原始编码与现场布线没有关系。
现场编码包括二次码、设备类型、设备特性和设备汉字信息。
“键值”：当为模块类设备时，是指与设备对应的手动盘按键号，当无手动盘与该设备相对应时，键值设为“00”。
“二次码”：即为用户编码，由六位0到9的数字组成，它是人为定义用来表达这个设备所在的特定的现场环境的一组数，用户通过此编码可以很容易的知道被编码设备的位置以及与位置相关的其它信息。
推荐对用户编码规定如下：第一、二位对应设备所在的楼层号，取值范围为0~99。
为方便建筑物地下部分设备的定义，规定地下一层为99，地下二层为98，依此类推。
第三位对应设备所在的楼区号，取值范围为0~9。
所谓楼区是指一个相对独立的建筑物，例如：一个花园小区由多栋写字楼组成，每一栋楼可视为一个楼区。
第四、五、六位对应总线制设备所在的房间号或其它可以标识特征的编码。
对火灾显示盘编码时，第四位为火灾显示盘工作方式设定位，第五、六位为特征标志位。
“设备类型”：用户编码输入区“－”符号后的两位数字为设备类型代码，参照“附录二设备类型表”中的设备类型，光栅机测温区域的类型应设置成01光栅测温。
