涂层测厚仪：磁感应VS电涡流

镀层测厚仪工作原理镀层测厚仪是一种用于测量材料表面镀层厚度的仪器。

其工作原理有多种，以下是其中几种常见的原理：1. 磁感应原理：利用磁感应原理测量金属材料的磁导率以及电导率，从而计算出其镀层厚度。

磁感应原理适用于导磁材料，如钢铁、镍等。

2. 涡流原理：涡流原理是通过测量材料表面镀层的电导率来计算其厚度。

当电流通过线圈时，会在材料表面产生涡流，而涡流的分布与材料表面的镀层厚度有关。

涡流原理适用于导电材料，如铜、铝等。

3. 激光干涉原理：利用激光干涉现象测量镀层厚度。

当激光束照射到材料表面时，会与镀层发生干涉，产生干涉条纹。

通过测量干涉条纹的数量和激光波长，可以计算出镀层厚度。

激光干涉原理适用于透明或不导电的镀层，如玻璃、陶瓷等。

4. 放射线原理：利用放射线穿过材料表面镀层后的衰减程度来测量镀层厚度。

不同厚度的镀层对放射线的吸收程度不同，因此可以通过测量放射线的衰减程度来计算镀层厚度。

放射线原理适用于不透明材料，如塑料、橡胶等。

5. 电化学原理：电化学原理是通过测量材料表面的电化学性质来计算其镀层厚度。

通过在材料表面施加一定的电位或电流，可以测量出镀层的电化学性质，从而计算出其厚度。

电化学原理适用于电化学性质不同的镀层材料。

6. 超声波原理：利用超声波在材料表面和镀层之间的反射和传播特性来测量镀层厚度。

超声波在不同介质中的传播速度不同，因此可以通过测量超声波在材料表面和镀层之间的传播时间来计算镀层厚度。

超声波原理适用于导声材料，如金属、玻璃等。

7. X射线原理：利用X射线在不同物质中的吸收和散射特性来测量镀层厚度。

X射线通过材料表面时，会被不同厚度的镀层吸收和散射，因此可以通过测量X射线的吸收和散射程度来计算镀层厚度。

X射线原理适用于高密度的镀层材料，如金属等。

这些工作原理可以相互组合，以提高测量的精度和适应性。

使用镀层测厚仪时，需要根据不同的材料和测量要求选择适合的测量方法和工作原理。

深圳市林上科技有限公司

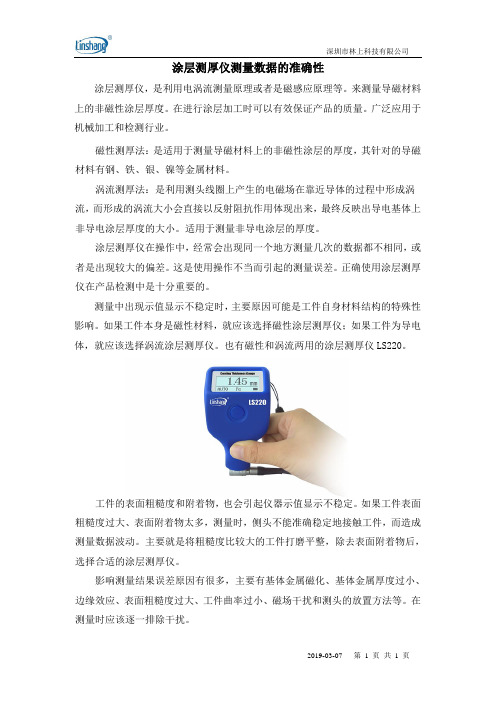

2019-03-07 第 1 页 共 1 页 涂层测厚仪测量数据的准确性
涂层测厚仪，是利用电涡流测量原理或者是磁感应原理等。

来测量导磁材料上的非磁性涂层厚度。

在进行涂层加工时可以有效保证产品的质量。

广泛应用于机械加工和检测行业。

磁性测厚法：是适用于测量导磁材料上的非磁性涂层的厚度，其针对的导磁材料有钢、铁、银、镍等金属材料。

涡流测厚法：是利用测头线圈上产生的电磁场在靠近导体的过程中形成涡流，而形成的涡流大小会直接以反射阻抗作用体现出来，最终反映出导电基体上非导电涂层厚度的大小。

适用于测量非导电涂层的厚度。

涂层测厚仪在操作中，经常会出现同一个地方测量几次的数据都不相同，或者是出现较大的偏差。

这是使用操作不当而引起的测量误差。

正确使用涂层测厚仪在产品检测中是十分重要的。

测量中出现示值显示不稳定时，主要原因可能是工件自身材料结构的特殊性影响。

如果工件本身是磁性材料，就应该选择磁性涂层测厚仪；如果工件为导电体，就应该选择涡流涂层测厚仪。

也有磁性和涡流两用的涂层测厚仪LS220。

工件的表面粗糙度和附着物，也会引起仪器示值显示不稳定。

如果工件表面粗糙度过大、表面附着物太多，测量时，侧头不能准确稳定地接触工件，而造成测量数据波动。

主要就是将粗糙度比较大的工件打磨平整，除去表面附着物后，选择合适的涂层测厚仪。

影响测量结果误差原因有很多，主要有基体金属磁化、基体金属厚度过小、边缘效应、表面粗糙度过大、工件曲率过小、磁场干扰和测头的放置方法等。

在测量时应该逐一排除干扰。

镀层测厚的方法概述镀层测厚是一种用于测量金属镀层厚度的方法。

金属镀层广泛应用于各个行业，如电子、汽车、航空航天等。

测量镀层的厚度对于确保产品质量、控制生产工艺以及满足相关标准非常重要。

本文将介绍几种常用的镀层测厚方法，包括磁感应法、X射线荧光法、涡流法和超声波测厚法。

每种方法都有其优缺点，选择适合的方法取决于具体的应用场景和要求。

磁感应法磁感应法是一种常用的非破坏性测量金属镀层厚度的方法。

它利用磁感应原理，通过测量金属基体和镀层之间的磁场变化来确定镀层的厚度。

具体步骤如下：1.准备工作：选择合适的磁感应仪器，确保其精度和准确性。

清洁待测表面，确保没有杂质和污垢。

2.安装传感器：将磁感应传感器固定在待测表面上，并确保与表面紧密接触。

3.测量：启动磁感应仪器，将传感器移动到待测区域，并记录磁感应仪器显示的数值。

4.数据处理：根据磁感应仪器的测量结果，结合标定曲线或者标准样品，计算出镀层的厚度。

磁感应法的优点是测量速度快，适用于大面积、复杂形状的工件。

然而，它对于非磁性基体和非磁性镀层的测量效果较差。

X射线荧光法X射线荧光法是一种常用的非破坏性测量金属镀层厚度的方法。

它利用材料在X射线照射下产生的荧光特性来确定镀层的厚度。

具体步骤如下：1.准备工作：选择合适的X射线荧光仪器，确保其精度和准确性。

清洁待测表面，确保没有杂质和污垢。

2.安装样品：将待测样品固定在X射线荧光仪器上，并调整仪器使得X射线能够照射到待测区域。

3.测量：启动X射线荧光仪器，照射待测区域，并记录荧光光谱。

根据荧光光谱中的峰值位置和强度，计算出镀层的厚度。

X射线荧光法的优点是适用于各种基体和镀层材料，测量精度较高。

然而，它需要专用仪器和辐射源，且操作相对复杂。

涡流法涡流法是一种常用的非破坏性测量金属镀层厚度的方法。

它利用涡流感应原理，通过测量涡流感应信号来确定镀层的厚度。

具体步骤如下：1.准备工作：选择合适的涡流测厚仪器，确保其精度和准确性。

防腐层检测仪原理防腐层检测仪是一种用于检查工业管道、管件等防腐层的设备。

通过使用防腐层检测仪，用户能够快速、准确地检测到防腐层存在的缺陷和缺陷的位置，从而指导后续的维修和保养。

防腐层检测仪基于一种非破坏性检测方法，它使用不同的技术来检测防腐层的存在和状态。

以下是几种常见的防腐层检测仪原理：1. 电涡流检测电涡流检测是一种利用电磁感应原理来检测金属材料中缺陷的非破坏性检测方法。

在防腐层检测中，电涡流检测仪通过在被检测的金属表面上产生交变电流，当电流流过金属表面时会产生涡流。

当涡流通过防腐层时，会影响电路中的电流传输，从而使检测仪能够检测到涡流并判断防腐层的状态。

2. 磁粉法检测磁粉法检测是一种常用于检测缺陷的方法。

防腐层检测仪中采用的磁粉法检测原理是在金属表面上产生磁场，当磁场穿过存在缺陷的部分时，会影响磁粉的分布，从而使得缺陷变得可见。

通过磁粉法检测，用户可以快速、准确地检测到防腐层存在的缺陷。

3. 超声波检测超声波检测是一种利用声波传播原理来检测物体缺陷的检测方法。

在防腐层检测中，超声波检测仪通过在被检测物体的表面上产生超声波，当超声波穿过存在缺陷的部分时，反射回来的声波会被检测仪感应到，从而判断防腐层的质量。

4. 射线检测射线检测是一种利用射线通过物体并被接收器检测的检测方法。

在防腐层检测中，射线通过检测装置产生，被射线探测器检测后，通过计算确定出防腐层的质量。

用射线进行防腐层的检测，可以查找更深的缺陷点。

以上这些防腐层检测仪的原理仅仅是利用了不同的物理原理来检测防腐层的存在和状态，不涉及到具体的产品和型号。

具体选用哪种型号的防腐层检测仪还需根据实际情况进行选择。

同时，不管哪种类型的防腐层检测仪，在使用时应该按照说明书规定的操作流程来操作，以免在操作过程中对人身和设备造成损伤。

涂层测厚仪CM10系列涂层测厚仪宁波经济技术开发区凯诺仪器有限公司CM10系列－技术参数测量原理磁感应原理（Fe）：测量钢、铁等铁磁金属基体上的非磁性涂镀层的厚度，如油漆层、各种防腐涂层、涂料、粉末喷涂、塑料、橡胶、合成材料、磷化层、铬、锌、铅、铝、锡、镉等。

涡流原理（NFe）：测量铜、铝、不锈钢等非铁磁性基体上的所有非导电层的厚度，如油漆层、各种防腐涂层、涂料、粉末喷涂、塑料、橡胶、合成材料、氧化膜、磷化膜等。

技术参数仪器型号CM10F CM10FH CM10N CM10FN工作原理磁感应磁感应电涡流磁性涡流一体测量范围（um）0-30000-100000-20000-1500低限分辨力（um）0.1 0.1 0.1 0.1一点校准（um）±(2%H+2) ±(2%H+10) ±(2%H+2) ±(2%H+2)测试条件最小曲率半径（um） 1.5 10 3 1 最小面积的直径（um）7 40 5 3 基体临界厚度（mm）0.5 2 0.3 0.2显示高对比度段码液晶屏（LED背光）统计功能测量次数、最大值、最小值、平均值、标准偏差校准方式一点、两点校准工作温度-10℃～+50℃，有特殊要求可达-20℃自动关机3分钟无操作后自动关机电源两节1.5V AA电池，当电池电量不足时，有低电压提示重量含电池200g尺寸149mm×73mm×32mm (H×W×D)标准配置选配件CM10涂层测厚仪校准片标准探头铝基调零板校准片铁基调零板调零板橡胶护套操作手册两节AA电池合格证、装箱单仪器箱。

涂层测厚仪的测量原理是怎样的呢磁性法是通过磁感应原理来测量涂层厚度的方法。

其原理是根据涂层的磁性和非磁性的差异，利用磁感应来判断涂层的厚度。

在测量时，将涂层测厚仪贴附在被测物体上，仪器会通过发射磁场进入涂层。

当磁感应线穿过涂层到达基底体时，磁场的强度会发生改变。

仪器会测量磁场的变化并进行计算，从而得出涂层的厚度。

磁性法测量涂层厚度的优点是：可以用于测量金属和非金属的涂层，测量速度快，适用范围广。

但磁性法存在一些局限性，如无法测量非磁性的涂层、无法测量两层涂层之间的间隙以及无法测量带有磁性杂质的涂层。

无损超声波法是通过发射超声波来测量涂层厚度的方法。

当超声波从一个介质进入另一个介质时，会发生反射和折射。

测量仪器会发射超声波，并记录回波信号的到达时间。

根据声波在不同介质中的传播速度差异，可以推算出涂层的厚度。

无损超声波法测量涂层厚度的优点是：可以测量涂层和基体之间的界面的位置以及多层涂层的厚度，线性精度高，测量结果准确可靠。

但无损超声波法也存在一些限制，如对材料的声速和密度要求较高，对涂层的表面质量要求较高，以及对测量仪器的操作技术要求较高。

除了磁性法和无损超声波法外，还有其他一些测量原理，如电磁感应法和光学测量法。

电磁感应法是通过感应涂层和基底体之间的电磁感应强度的差异来测量涂层厚度。

光学测量法则是利用光的折射原理测量涂层的厚度。

无论采用哪种测量原理，涂层测厚仪的使用都需要根据实际情况选择适合的方法，并进行正确的操作和校准。

同时，不同原理的测量仪器也有各自的优缺点，需要根据具体需求进行选择。

涂层测厚仪工作原理涂层测厚仪是一种用于测量涂层厚度的仪器，广泛应用于汽车、航空航天、建筑等行业。

它的工作原理主要包括电磁感应法、X射线荧光法和激光法等几种。

首先，我们来介绍电磁感应法。

这种测厚仪利用涡流效应来测量涂层厚度。

当仪器的感应线圈靠近被测物体表面时，涡流感应电流将在被测物体中产生。

根据涡流感应电流的大小，仪器可以计算出涂层的厚度。

其次，是X射线荧光法。

这种测厚仪利用X射线照射被测物体表面，被照射的原子会发出特定能量的荧光。

通过测量荧光的能量和强度，仪器可以计算出涂层的厚度。

这种方法通常用于测量金属涂层的厚度。

另外，激光法也是一种常用的测厚原理。

激光测厚仪利用激光束照射到被测物体表面，然后通过接收器接收反射回来的激光，并根据反射激光的时间来计算涂层的厚度。

这种方法适用于测量非金属涂层的厚度，如油漆、塑料等。

无论是哪种原理，涂层测厚仪的工作都离不开精密的传感器和先进的数据处理技术。

传感器的精度和稳定性直接影响着测量的准确性，而数据处理技术的先进程度则决定了仪器的性能优劣。

在使用涂层测厚仪时，我们需要注意一些问题。

首先，要选择合适的测量原理，根据被测物体的材料和涂层类型来选择合适的仪器。

其次，要保证仪器的传感器处于良好的状态，避免受到外界干扰。

最后，要根据仪器的使用说明进行正确的操作，以确保测量结果的准确性。

总的来说，涂层测厚仪通过电磁感应法、X射线荧光法和激光法等原理来测量涂层的厚度，具有广泛的应用前景。

随着材料科学和技术的不断发展，涂层测厚仪的工作原理和性能也将不断得到改进和提升，为各行各业提供更加精准和可靠的涂层厚度测量技服。

涂层测厚仪如何选择测厚仪常见问题解决方法涂层测厚仪分磁性测厚法和涡流测厚法，磁性是在磁性的基体测试非磁性的涂层，好比钢上的油漆，钢是磁性，油漆非磁性，涡流是在有色金属的基体测试非导电的绝缘涂层涂层测厚仪分磁性测厚法和涡流测厚法，磁性是在磁性的基体测试非磁性的涂层，好比钢上的油漆，钢是磁性，油漆非磁性，涡流是在有色金属的基体测试非导电的绝缘涂层。

好比铝上的油漆，铝是有色金属，油漆非导电。

在选择产品的时候，很多客户不知道本身需要哪款需要哪个来测试本身的产品，市场的产品太多，简单混乱，下面为大家讲解几种情况：1、测试什么（是产品的厚度？还是产品上面那层油漆的厚度）第一步分清楚需要时涂层测厚仪还是测试基体整体的厚度。

2、测试的底材（是磁性（钢、铁、合金和硬磁性钢等）还是铝（如铜、铝、锌、锡等）第二步是区分底材是什么？这样可辨别能不能测。

3、测试的表面是什么材料第三步是了解涂层的材料是什么，是磁性还是非磁性或者导电，有利选择产品。

4、测试的参数第四部就是测试的涂层大约是多厚，产品能否实现测量。

5、产品的价格第五步就是客户对产品的售后和价格趋向通过以上的分析我盟不但认得了涂层测厚仪的作用，也大约了解了应当怎么去选用，关于涂层的应用范围，远远不止是制造业、金属加工业、化工业、商检等检测领域。

我们在将来的世界里，它的显现，代表着一个专业化得改革。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

德国菲希尔涂层测厚仪校准方法德国菲希尔涂层测厚仪的校准过程简单的来说就是开机—基底校准—有数值按ZERO归零，再次测试基地，假如显示数值为o，就可以开始测量产品。

五种常见镀层测厚仪类型及测厚方法镀层测厚仪是一种常用的工具，用于测量各种物体表面的镀层厚度。

常见的镀层测厚仪类型有磁性涂层测厚仪、涡流涂层测厚仪、超声波涂层测厚仪、光学涂层测厚仪和放射性测厚仪。

下面将逐一介绍这些类型的测厚仪及其测厚方法。

1.磁性涂层测厚仪磁性涂层测厚仪主要用于测量金属表面的非磁性涂层厚度，如油漆、漆膜等。

它通过测量在测量位置上的磁场强度来确定涂层的厚度。

测厚仪工作时，将磁性涂层测厚仪放置在被测物体表面，仪器会产生一定强度的磁场，当磁场通过被测涂层时，由于涂层的存在，磁场会发生变化，通过测量磁场变化的大小，就可以确定涂层的厚度。

2.涡流涂层测厚仪涡流涂层测厚仪是用于测量金属表面涂层的工具。

它通过感应涡流的大小来确定涂层的厚度。

在测量过程中，测厚仪与被测物体表面接触，仪器会生成一定频率的交流电磁场，通过测量交流电磁场感应出来的涡流大小，就可以确定涂层的厚度。

3.超声波涂层测厚仪超声波涂层测厚仪是通过超声波的传播速度来确定涂层厚度的。

仪器会发射超声波，当超声波通过涂层时，会反射回来，通过测量超声波的传播时间和速度，就可以计算出涂层的厚度。

4.光学涂层测厚仪光学涂层测厚仪是用于测量透明涂层（例如玻璃、塑料等材料）的厚度。

测厚仪会发射一束可见光，当光线穿过透明涂层时，会发生反射和折射，通过测量反射和折射光的强度和角度，就可以计算出涂层的厚度。

5.放射性测厚仪放射性测厚仪是一种使用放射性同位素进行测量的测厚仪。

测厚仪内部放置有一个放射性同位素源，放射性同位素通过射线照射被测物体表面，当射线穿过涂层时，会发生衰减，通过测量射线衰减的程度，就可以确定涂层的厚度。

综上所述，常见的镀层测厚仪类型有磁性涂层测厚仪、涡流涂层测厚仪、超声波涂层测厚仪、光学涂层测厚仪和放射性测厚仪。

每种测厚仪都有其适用于不同材料和涂层类型的测厚方法，选择合适的测厚仪和测厚方法可以提高测量的准确性和精度。

镀层测厚仪原理镀层测厚仪是一种用于测量金属表面镀层厚度的仪器，它在工业生产中扮演着非常重要的角色。

镀层测厚仪的原理是通过不同的物理原理来实现测量，下面我们将详细介绍镀层测厚仪的原理。

首先，我们需要了解的是镀层测厚仪的工作原理。

镀层测厚仪主要利用了磁性感应原理和涡流原理。

在测量金属表面镀层厚度时，镀层测厚仪会产生一个磁场，并通过测量磁场的变化来确定镀层的厚度。

当金属表面有镀层时，磁场的传感器会受到影响，从而产生一个信号。

通过对这个信号进行分析，就可以确定镀层的厚度。

其次，镀层测厚仪还可以利用涡流原理来进行测量。

涡流原理是指当金属表面有导电性材料时，通过交变磁场的作用会在金属中产生涡流。

镀层测厚仪会利用涡流的衰减程度来确定镀层的厚度。

通过测量涡流的频率和振幅的变化，就可以准确地测量出镀层的厚度。

除了磁性感应原理和涡流原理，镀层测厚仪还可以利用射线透射原理来进行测量。

射线透射原理是利用射线在不同材料中的透射率不同来测量材料的厚度。

镀层测厚仪会通过发射射线，并测量射线透过材料后的强度变化，从而确定镀层的厚度。

在实际应用中，镀层测厚仪的原理可以根据不同的测量要求来进行选择。

例如，在测量较薄的镀层时，可以选择利用磁性感应原理和涡流原理进行测量；而在测量较厚的镀层时，可以选择利用射线透射原理进行测量。

通过灵活运用不同的原理，可以满足不同厚度镀层的测量需求。

总的来说，镀层测厚仪的原理主要包括磁性感应原理、涡流原理和射线透射原理。

通过这些原理的灵活运用，可以准确、快速地测量金属表面镀层的厚度，为工业生产提供了重要的技术支持。

希望本文对镀层测厚仪的原理有所帮助，谢谢阅读。
