广播电视机房设备防雷措施探讨讲义1. 引言广播电视机房作为重要的设备运行场所，其设备的正常工作受到雷电天气的严重影响。
为了确保设备的稳定运行和人员的安全，必须采取合适的防雷措施。
本讲义将从以下几个方面进行探讨，包括广播电视机房设备容易受到雷击的原因、防雷设备的分类和原理、常见的防雷措施及其注意事项。
2. 广播电视机房设备易受雷击的原因在广播电视机房中，设备易受雷击的原因主要有以下几点：2.1 高处设备广播电视机房常常安装在高楼或山顶，因此设备处于较高的位置，容易成为雷击的目标。
2.2 金属设备广播电视机房中的设备往往由金属构成，金属具有良好的导电性，容易吸引和传导雷电。
2.3 电力系统广播电视机房的设备通常与电力系统相连，电力系统可能由于雷击产生过电压，对设备造成损坏。
3. 防雷设备的分类和原理为了减少设备受雷击的损害，广播电视机房设备需要安装防雷设备。
根据其工作原理和使用场所，防雷设备主要可分为以下几类：3.1 避雷针避雷针是一种主动防雷设备，通过提供一个较高的导电体，吸引雷电，将其导入地下。
避雷针的原理是利用放电原理，将雷电引导到地面，从而保护设备的安全。
3.2 避雷带避雷带是一种被动防雷设备，通常安装在建筑物的屋顶、墙壁等处，以保护周围的设备免受雷电的侵害。
避雷带的原理是通过提供一个导电路径，将雷电引导到地下。
3.3 避雷器避雷器是一种被动防雷设备，主要用于电力系统的防雷。
避雷器的原理是通过提供一个较低的阻抗，吸收和释放过电压，保护设备免受雷电的侵害。
4. 常见的防雷措施及注意事项在广播电视机房中，除了安装防雷设备外，还需要采取其他一些常见的防雷措施，以确保设备的安全和稳定运行。
以下是一些常见的防雷措施及注意事项：4.1 地接正确地接是防雷的基础，应保证广播电视机房周围的导线、金属材料等都能够可靠地接地，以保持良好的接地电阻。
4.2 合理的线缆布线线缆是设备连接的重要组成部分，应合理布线，避免线缆过长或过密，减少雷击的可能性。

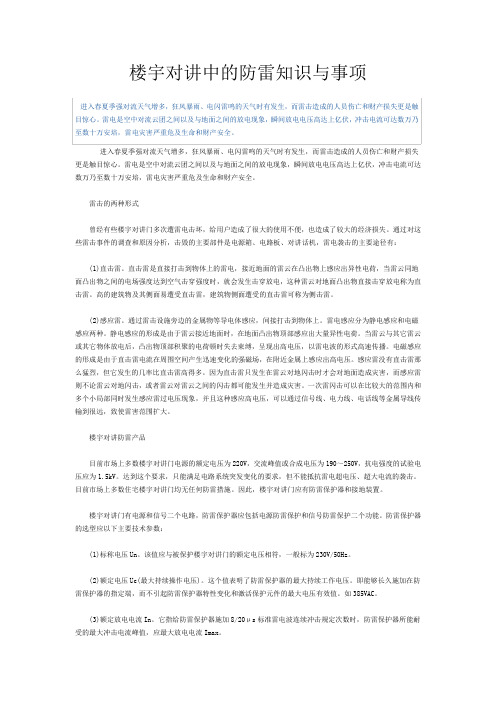

楼宇对讲中的防雷知识与事项进入春夏季强对流天气增多，狂风暴雨、电闪雷鸣的天气时有发生，而雷击造成的人员伤亡和财产损失更是触目惊心。
雷电是空中对流云团之间以及与地面之间的放电现象，瞬间放电电压高达上亿伏，冲击电流可达数万乃至数十万安培，雷电灾害严重危及生命和财产安全。
进入春夏季强对流天气增多，狂风暴雨、电闪雷鸣的天气时有发生，而雷击造成的人员伤亡和财产损失更是触目惊心。
雷电是空中对流云团之间以及与地面之间的放电现象，瞬间放电电压高达上亿伏，冲击电流可达数万乃至数十万安培，雷电灾害严重危及生命和财产安全。
雷击的两种形式曾经有些楼宇对讲门多次遭雷电击坏，给用户造成了很大的使用不便，也造成了较大的经济损失。
通过对这些雷击事件的调查和原因分析，击毁的主要部件是电源箱、电路板、对讲话机，雷电袭击的主要途径有：(1)直击雷。
直击雷是直接打击到物体上的雷电，接近地面的雷云在凸出物上感应出异性电荷，当雷云同地面凸出物之间的电场强度达到空气击穿强度时，就会发生击穿放电，这种雷云对地面凸出物直接击穿放电称为直击雷。
高的建筑物及其侧面易遭受直击雷，建筑物侧面遭受的直击雷可称为侧击雷。
(2)感应雷。
通过雷击设施旁边的金属物等导电体感应，间接打击到物体上。
雷电感应分为静电感应和电磁感应两种。
静电感应的形成是由于雷云接近地面时，在地面凸出物顶部感应出大量异性电荷。
当雷云与其它雷云或其它物体放电后，凸出物顶部积聚的电荷顿时失去束缚，呈现出高电压，以雷电波的形式高速传播。
电磁感应的形成是由于直击雷电流在周围空间产生迅速变化的强磁场，在附近金属上感应出高电压。
感应雷没有直击雷那么猛烈，但它发生的几率比直击雷高得多。
因为直击雷只发生在雷云对地闪击时才会对地面造成灾害，而感应雷则不论雷云对地闪击，或者雷云对雷云之间的闪击都可能发生并造成灾害。
一次雷闪击可以在比较大的范围内和多个小局部同时发生感应雷过电压现象，并且这种感应高电压，可以通过信号线、电力线、电话线等金属导线传输到很远，致使雷害范围扩大。

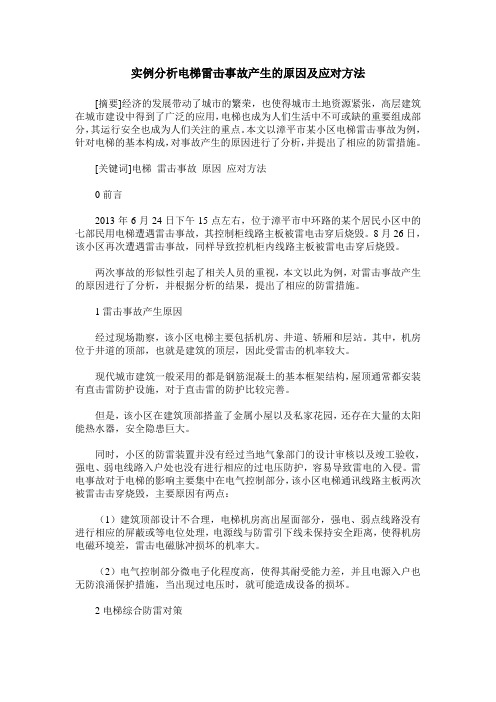

实例分析电梯雷击事故产生的原因及应对方法[摘要]经济的发展带动了城市的繁荣，也使得城市土地资源紧张，高层建筑在城市建设中得到了广泛的应用，电梯也成为人们生活中不可或缺的重要组成部分，其运行安全也成为人们关注的重点。
本文以漳平市某小区电梯雷击事故为例，针对电梯的基本构成，对事故产生的原因进行了分析，并提出了相应的防雷措施。
[关键词]电梯雷击事故原因应对方法0前言2013年6月24日下午15点左右，位于漳平市中环路的某个居民小区中的七部民用电梯遭遇雷击事故，其控制柜线路主板被雷电击穿后烧毁。
8月26日，该小区再次遭遇雷击事故，同样导致控机柜内线路主板被雷电击穿后烧毁。
两次事故的形似性引起了相关人员的重视，本文以此为例，对雷击事故产生的原因进行了分析，并根据分析的结果，提出了相应的防雷措施。
1雷击事故产生原因经过现场勘察，该小区电梯主要包括机房、井道、轿厢和层站。
其中，机房位于井道的顶部，也就是建筑的顶层，因此受雷击的机率较大。
现代城市建筑一般采用的都是钢筋混凝土的基本框架结构，屋顶通常都安装有直击雷防护设施，对于直击雷的防护比较完善。
但是，该小区在建筑顶部搭盖了金属小屋以及私家花园，还存在大量的太阳能热水器，安全隐患巨大。
同时，小区的防雷装置并没有经过当地气象部门的设计审核以及竣工验收，强电、弱电线路入户处也没有进行相应的过电压防护，容易导致雷电的入侵。
雷电事故对于电梯的影响主要集中在电气控制部分，该小区电梯通讯线路主板两次被雷击击穿烧毁，主要原因有两点：（1）建筑顶部设计不合理，电梯机房高出屋面部分，强电、弱点线路没有进行相应的屏蔽或等电位处理，电源线与防雷引下线未保持安全距离，使得机房电磁环境差，雷击电磁脉冲损坏的机率大。
（2）电气控制部分微电子化程度高，使得其耐受能力差，并且电源入户也无防浪涌保护措施，当出现过电压时，就可能造成设备的损坏。
2电梯综合防雷对策电梯的综合防雷措施可以分为两个方面，即外部防雷和内部防雷。
大楼防雷解决方案
《大楼防雷解决方案》
大楼防雷是指通过一系列措施和设备来防止建筑物遭受雷击的危险。
在雷电活跃的地区，特别是在高楼大厦密集的城市，大楼防雷显得尤为重要。
以下是一些常见的大楼防雷解决方案。
1. 接地系统：大楼的接地系统是防雷的关键。
通过将建筑物的金属结构与地下深埋的导体连接，可以将雷电的电荷引入地下，从而减少对建筑物的损害。
2. 避雷针：一些高耸的建筑物会在顶部安装避雷针，以提供一条直接通向大地的路径，从而吸引并释放雷电的电荷。
3. 避雷带：在建筑物周围安装避雷带可以帮助分散雷电的电荷，降低雷击的风险。
4. 防雷设备：在大楼内部可以安装防雷设备，如避雷器和过电流保护器，以有效保护建筑物内的电气设备免受雷击的影响。
5. 定期检测和维护：定期对大楼的防雷设施进行检测和维护是至关重要的，以确保其能够正常运作。
总的来说，大楼防雷解决方案需要综合考虑建筑物的结构、地理位置和周围环境等因素，并采取相应的措施来保护建筑物免受雷击的危害。
只有通过科学有效的防雷措施，才能最大程度地保障大楼和内部设施的安全。
第1篇一、基础知识部分1. 请简要介绍楼宇对讲系统的基本组成和工作原理。
解析：楼宇对讲系统主要由室内分机、门口主机、电锁、线缆等组成。
工作原理是访客通过门口主机呼叫室内分机，室内用户接听后，双方可以通话，在通话过程中，室内用户可以通过按键遥控打开门口电锁，允许访客进入。
2. 请列举楼宇对讲系统的常见功能。
解析：楼宇对讲系统常见功能包括：（1）访客呼叫功能：访客可以通过门口主机呼叫室内分机。
（2）通话功能：室内用户与访客之间可以进行语音通话。
（3）遥控开锁功能：室内用户可以通过按键遥控打开门口电锁。
（4）联防功能：室内用户可以呼叫保安，实现小区联防。
（5）小型会议功能：室内用户可以进行小型会议。
（6）户户通功能：在联网小区内，邻居之间可以互相对话。
3. 请简述楼宇对讲系统的线缆类型及其作用。
解析：楼宇对讲系统的线缆类型主要有：（1）两芯线：用于连接室内分机和门口主机，传输音频信号。
（2）四芯线：用于连接门口主机和电锁，传输音频信号和控制信号。
（3）五芯线：用于连接门口主机和室内分机，传输音频信号、控制信号和电源。
二、技术实现部分1. 请解释楼宇对讲系统中如何实现遥控开锁功能？解析：楼宇对讲系统中的遥控开锁功能是通过控制电锁的电路实现的。
当室内用户按下遥控开锁按键时，室内分机发送一个控制信号到门口主机，门口主机再将这个信号发送到电锁，从而控制电锁开锁。
2. 请说明楼宇对讲系统中如何实现联防功能？解析：楼宇对讲系统中的联防功能是通过呼叫保安实现的。
当室内用户遇到紧急情况时，可以通过楼宇对讲系统呼叫保安，保安在接到呼叫后，可以及时赶到现场进行处理。
3. 请解释楼宇对讲系统中如何实现小型会议功能？解析：楼宇对讲系统中的小型会议功能是通过多路通话实现的。
在会议过程中，多个室内分机可以同时接入通话，实现多人之间的语音交流。
4. 请说明楼宇对讲系统中如何实现户户通功能？解析：楼宇对讲系统中的户户通功能是通过联网小区内的室内分机实现的。
大厦防雷应急预案前言：随着科技的不断发展，大厦已成为现代城市的标志性建筑之一，然而，由于建筑物的高度以及复杂的电气设备，雷击对大厦的安全构成了潜在的威胁。
为了保护大厦及其内部人员、财产的安全，制定一份防雷应急预案是至关重要的。
本文将详细介绍大厦防雷应急预案的内容。
一、概述大厦防雷应急预案是指针对大厦遭遇雷击风险时，合理组织与安排应急措施，防范雷击事故的预案。
二、责任部门及人员1. 大厦管理部门：负责制定、组织和实施大厦防雷应急预案，明确责任部门及人员，并定期组织演练，确保预案有效性。
2. 安全保卫部门：负责协助大厦管理部门执行防雷预案，并与相关部门进行沟通与协调。
3. 电气设备维护人员：负责大厦内电气设备的定期检查、维护和保养，确保其正常运行，减少雷击风险。
三、雷击危害防范措施1. 雷击预警系统的安装：安装雷击预警系统以及相关的监控设备，及时监测雷电活动，提前发出警报，并将信息及时传达给责任人员，以便采取有效措施。
2. 指定安全避雷区域：对大厦的屋顶、发电房及其他可能成为雷击高风险区域的地方进行评估，并设定安全避雷区域，确保人员在雷电活动期间迅速避险。
3. 维护接地系统：对大厦的接地系统进行定期检查与维护，确保其导电性能良好，从而减少雷电冲击造成的损害。
4. 安装避雷针及避雷网：根据大厦的设计要求，在合适的位置安装避雷针及避雷网，引导雷电放电到达地下，减少对大厦及其内部设备的损害。
四、人员疏散与避险措施1. 制定疏散预案：对大厦内的所有人员，包括职工、住户及来访人员，制定明确的疏散预案，明确避险路线和人员集合点，并进行定期演练。
2. 发放个人安全工具：在大厦的关键位置，配备适量的个人安全工具，如避雷器、安全帽等，以便在疏散过程中提供更好的保护。
3. 提供避雷知识培训：定期组织针对大厦内人员的避雷知识培训，增强他们的自救能力和安全意识。
五、事故应急响应机制1. 组建应急指挥小组：建立大厦雷击事故应急指挥小组，包括维修人员、医疗人员、安全保卫人员等，明确各部门职责，保证应急响应的及时性和有效性。
大楼防雷解决方案1. 引言随着现代城市的快速发展，高楼大厦作为城市的地标建筑物日益增多。
然而，在雷电频繁的夏季，大楼往往成为了极具危险的地方。
为了保护大楼的安全和人员的生命财产安全，大楼防雷解决方案变得至关重要。
本文将介绍一个全面的大楼防雷解决方案，旨在帮助大楼业主和管理员更好地了解和应对雷电风险。
2. 防雷设备大楼防雷设备是保护建筑物免受雷击损坏的关键措施。
在大楼防雷解决方案中，以下是常见的防雷设备：•避雷针：避雷针是大楼防雷的第一道防线。
它们通常位于建筑物最高点，可以吸引雷电并将其引向地下。
•避雷带：避雷带是铜带或铝带，通常围绕建筑物的屋顶和墙壁安装。
它们可以将雷电引导到地下，以防止对建筑物的直接打击。
•接地系统：接地系统是将建筑物与地面接地的电气系统。
它可以将雷电的能量有效地分散到地下，减少对建筑物的损坏。
3. 检测和监测系统除了安装防雷设备外，大楼还应配备雷电检测和监测系统，以及及时采取措施减少雷电造成的损害。
以下是常见的检测和监测系统：•雷电探测器：雷电探测器可以帮助监测雷电活动，并提前发出警报。
它们可以根据雷电的距离和强度来确定雷电的风险程度。
•地电位监测器：地电位监测器用于监测大楼的接地系统的状态。
它可以检测接地系统的电阻是否正常，以确保其有效运作。
•监控摄像头：监控摄像头可以帮助实时监测大楼的状态，如果发现雷电活动或其他异常情况，可以及时采取措施。
4. 维护和预防措施除了安装防雷设备和监测系统外，大楼业主和管理员还需要采取一些维护和预防措施来降低雷电风险：•定期检查和维护防雷设备：定期检查和维护防雷设备是确保其正常运行的关键。
包括清理避雷针、检查避雷带的完整性，以及检查接地系统的正常工作。
•地面排水系统的维护：良好的地面排水系统可以减少大楼周围积水的风险。
定期清理排水沟和排水管，确保其正常运行。
•培训和教育：定期培训大楼员工和居民有关雷电的基本知识和安全预防措施，提高他们对雷电风险的认识和应对能力。
楼宇对讲系统在户外应该注意的防雷措施楼宇对讲系统在户外，受雷击的可能性较大，会给用户造成了很大的使用不便，同时也回造成较大的经济损失。
通过对各种雷击事件的调查和原因分析，击毁的主要部件是电源箱、电路板、对讲话机等。
由于现代的安防监控产品均系微电子化产品，监控设备具有高密度、高速度、低电压和低功耗等特性。
其对各种诸如雷电过电压、电力系统操作过电压、静电放电、电磁辐射等电磁干扰非常敏感，这就使得监控系统设备极易遭受雷击/过电压破坏，其后果可能会使整个监控系统运行失灵，并造成难以估计的经济损失和安全方面的风险。
一、楼宇对讲系统被雷击的几点原因1、无直击雷防护措施，这种情况比较常见的是枪机摄像机，有人认为已将安装了三合一信号避雷器，接地也做好了，应该没有问题了，可是却不知道避雷器是防雷传导雷、感应雷的工具，对于直击雷没有任何的作用。
雷电对电子信息系统的损毁一般有几种手段：a、机械效应，例如雷击大树，有时候会把大树的支杆击断，主要靠得是雷击的机械效应。
b、热效应，雷击点的瞬间温度可以达到3000度以上，使金属瞬间鎔化。
c、电磁效应，这是一个无形的杀手，它功过电磁感应产生瞬间强电流烧坏设备。
直击雷防护只要使靠避雷针这个设备，改变了雷电的运行方向，使雷电不大可能直接击中监控器。
d、还有一种情况使使用曲杆球机的竟然安装避雷针，这种情况的金属杆本身已将将球机保护起来，没有必要在增加成本，安装避雷针。
2、信号避雷器距离要被保护的设备太远。
如果避雷器安装的距离离设备太远，没有办法消除避雷器后到设备前端这段通信线路和电源线路上感应生出的雷电流。
所以建议信号避雷器应该直接安装到楼宇对讲系统设备的前端，特别是哪些将信号电源线路走明显的地方。
3、接地线缆的问题，为了节省成本常常利用金属杆作为工作接地系统的引下线，暂且不论“对”与“否”。
按照设计一般把金属杆作为直击雷保护系统引下线，这个时候把工作地接到金属杆上，如果有直击雷的时候在信号避雷器前端和金属杆杆体瞬间没有电压差，也就是说你的直击雷会直接冲击信号避雷器或电源避雷器，这样会使避雷器提前老化或当场损坏。
大厦防雷应急预案一、概述大厦防雷应急预案是为了确保大厦及其内部设备在雷电天气中能够有效防护和应对可能出现的雷击风险而制定的一系列措施和指导。
本预案旨在提供大厦管理人员和工作人员必要的防雷知识和操作技能，以及相应的紧急处置方案，确保人员安全和设备正常运行。
二、雷电防护措施1. 大厦防雷装置大厦应当配备专业的雷电防护装置，包括避雷针、避雷带等，以提供可靠的综合防护能力。
这些装置应当经过定期维护和检查，确保其功能正常。
2. 大厦设备的防雷措施大厦内部的各种电气设备和通信设备都要有相应的防雷措施。
例如，安装防雷保护器，合理规划和布线，确保设备与大厦的主防雷系统相连接，以及定期进行设备的检查和维护。
3. 人员安全防范大厦内部的人员应掌握基本的防雷知识，定期进行培训，并遵守以下安全原则：- 避免在雷电活动频繁的天气条件下在室外活动，特别是进行高空作业；- 在雷雨来临时，尽量避免接触金属物体，室内避免使用有线电视、电脑等设备，避免使用浴缸和淋浴；- 尽量不要接触室内的金属装置，避免使用电话和其他连接到外部的设备；- 如遇雷电天气，在室内应尽量靠近非金属材料的墙壁，保持安静，避免接触金属设备。
三、防雷事故应急处理1. 发生雷击事故时的紧急措施- 当听到雷声或观察到雷击现象时，应立即停止高处作业，并迅速撤离危险区域；- 如果正在使用电脑、电话等设备，应立即关闭并与电源分离；- 室外人员应迅速躲避到安全地方，远离高大建筑物、水泥墙等；- 室内人员应关闭门窗，避免电视、音响等设备的使用，并尽快将人员疏散至安全区域。
2. 事故后的处置流程- 确认人员安全后，应立即查看设备和电气系统的运行状况，检查是否有受损的线路、接地装置等；- 如发现设备受损或线路故障，应立即采取措施停止使用，并寻求专业人员的帮助进行检修；- 将事故情况及时上报大厦管理人员，并予以记录和归档；- 对所发生的事故进行评估和分析，并根据分析结果完善防雷措施，以提高防雷能力。
浅谈中波广播设备的防雷措施雷电是一种大气中带有大量电荷的雷云放电的结果。
在雷雨季节、地面上的空气受热上升，空气中的水蒸气到高空遇冷凝结成小水滴，这种浮悬的水滴逐渐聚集形成了雷云，水滴在分裂过程中所形成的小水滴带负电，其余的大水滴带正电，带负电的水滴被气流携走，雷雨就分离成带不同电荷的两部分，这些正电荷与负电荷积聚到一定程度使其电场强度达到25～30kv/cm时，就会产生放电现象，这就是雷。
我们常见的雷，多是线状雷，即放电痕迹呈现线形树枝状，有时也会出现带形雷、链形雷和球形雷。
雷电放电，有时在云层与云层之间进行，有时在云层与大地之间发生，这后一种雷称之为落地雷，落地雷强大的雷电流可达数十至数百千安培，其放电的温度可达20000度，使周围的空气猛烈的膨胀，并出现耀眼的闪光和巨响。
雷的危害作用，是通过电磁效应、静电感应等造成房屋建筑、工业设施、电气设备的烧毁、爆炸和崩塌。
雷击的危害十分严重，不同的雷，侵入广播发射系统的方式不同。
有从天空直击建筑物，直击接收天线，直击发射天线的；有从电源侵入，从其它引线侵入的；有从地电位反击的。
因此广播设备的避雷措施应是全面综合的措施。
一、电源系统的防雷（1）在高压变压器的高压端和低压端都必须有可靠的防雷设施。
在高压端的三相电上应分别装上高压避雷器，在雷电较强烈的地区还应加装3只高频线卷，增强避雷效果。
采用这种方法其目的和作用是把雷电尽可能在变压器之前泄放掉，以保护变压器和前端设备的安全。
（2）在低压配电盘输入端上装一套ZGB系统的1级三相电源避雷器。
将从高压变压器中漏过的残余感应雷进一步泄放，对整个设备进行第二次保护。
（3）在每一部发射机的电源输入口处还要再安装1个2级三相电源避雷器，对发射机进行了第三重的保护。
电源避雷器一定要做良好的接地。
二、信号源系统的防雷中波转播台的信号都是通过卫星接收机接收的信号。
而室外的卫星接收天线是一个很容易受雷击的设备。
由于雷击的电压很高，会对高频头、卫星接收机等造成损坏。
