机械制造中的五轴联动加工工艺优化研究近年来，随着制造业的不断发展，机械加工工艺也在不断创新与优化。
而五轴联动加工作为机械制造领域的一项重要技术，被广泛应用于航空航天、汽车制造、医疗器械等诸多领域。
本文旨在探讨机械制造中的五轴联动加工工艺的优化研究。
为什么要进行五轴联动加工工艺优化？五轴联动加工工艺是一种多轴组合工艺，通过在机床上设置多个旋转轴，实现更为复杂的工件加工。
相对于传统的三轴加工，五轴联动加工能够减少加工过程中的刀具转换次数，提高加工效率和精度。
然而，由于五轴联动加工具有较高的技术门槛和加工难度，因此如何优化五轴联动加工工艺成为当下制造业面临的挑战之一。
一方面，五轴联动加工工艺优化需要充分考虑加工功能需求和工件几何形状。
针对不同的加工功能和几何形状，选择合适的五轴联动加工路径是关键。
比如，在航空航天领域，传统的机翼加工需要进行复杂曲面的切削加工。
优化五轴联动加工路径可以使刀具与工件表面保持一定的切削角度，提高加工表面质量。
因此，在工艺设计过程中，需要充分利用数学建模和计算机仿真等方式，优化五轴联动加工路径，减少残留应力，提高加工品质。
另一方面，五轴联动加工工艺优化还需要注意刀具路径的合理选择。
合理选择刀具路径不仅可以提高加工效率，还可以避免碰撞和阻尼等问题。
在实际加工中，由于加工空间的限制，往往需要刀具在不同轴间进行切换，这就要求刀具路径的合理性和连续性。
同时，还需要考虑切削力的平衡问题，以避免加工过程中的振动和共振等现象。
因此，优化五轴联动加工工艺中刀具路径的选择需要综合考虑以上因素，采用合适的刀具路径策略。
此外，五轴联动加工工艺优化还需要利用先进的加工设备和辅助工具。
随着科技的不断进步，现代机床已经具备了五轴联动加工的能力。
同时，一些辅助工具如力传感器、温度传感器等也为五轴联动加工工艺的优化提供了有力支持。
这些设备和工具的合理使用，可以实时监测和控制加工过程中的力、温度等关键参数，提高加工的精度和一致性。
五轴联动数控机床加工过程中轨迹控制问题：五轴联动数控机床是一种科技含量高、精密度高专门用于加工复杂曲的机床，这种机床系统对一个国家的航空、航天、军事、科研、精密器械、高精医疗设备等等行业，有着举足轻重的影响力。
现在，大家普遍认为，五轴联动数控机床系统是解决叶轮、叶片、船用螺旋桨、重型发电机转子、汽轮机转子、大型柴油机曲轴等等加工的唯一手段。
五轴联动加工中心有高效率、高精度的特点，工件一次装夹就可完成五面体的加工。
如配置上五轴联动的高档数控系统，还可以对复杂的空间曲面进行高精度加工，更能够适宜象汽车零部件、飞机结构件等现代模具的加工。
例如，立式五轴加工中心这类加工中心的回转轴有两种方式，一种是工作台回转轴。
设置在床身上的工作台可以环绕X轴回转，定义为A轴，A轴一般工作范围+30度至-120度。
工作台的中间还设有一个回转台，环绕Z轴回转，定义为C轴，C轴都是360度回转。
这样通过A轴与C轴的组合，固定在工作台上的工件除了底面之外，其余的五个面都可以由立式主轴进行加工。
A轴和C轴最小分度值一般为0.001度，这样又可以把工件细分成任意角度，加工出倾斜面、倾斜孔等。
A轴和C轴如与XYZ三直线轴实现联动，就可加工出复杂的空间曲面，当然这需要高档的数控系统、伺服系统以及软件的支持。
这种设置方式的优点是主轴的结构比较简单，主轴刚性非常好，制造成本比较低。
但一般工作台不能设计太大，承重也较小，特别是当A轴回转大于等于90度时，工件切削时会对工作台带来很大的承载力矩。
另一种是依靠立式主轴头的回转。
主轴前端是一个回转头，能自行环绕Z轴360度，成为C轴，回转头上还有带可环绕X轴旋转的A轴，一般可达±90度以上，实现上述同样的功能。
这种设置方式的优点是主轴加工非常灵活，工作台也可以设计的非常大，客机庞大的机身、巨大的发动机壳都可以在这类加工中心上加工。
这种设计还有一大优点：我们在使用球面铣刀加工曲面时，当刀具中心线垂直于加工面时，由于球面铣刀的顶点线速度为零，顶点切出的工件表面质量会很差，采用主轴回转的设计，令主轴相对工件转过一个角度，使球面铣刀避开顶点切削，保证有一定的线速度，可提高表面加工质量。
《五轴数控系统轨迹平滑处理技术的研究与实现》一、引言五轴数控系统广泛应用于机械制造、航空航天、医疗器械等领域，其精度和效率直接影响到产品的质量和生产效率。
轨迹平滑处理技术是五轴数控系统中的重要技术之一，能够有效提高加工轨迹的平滑性和加工精度，从而提升加工质量和效率。
本文将针对五轴数控系统轨迹平滑处理技术进行研究与实现，以期为相关领域的研究和应用提供参考。
二、五轴数控系统概述五轴数控系统是一种高精度、高效率的加工设备，其通过五个轴向的运动实现复杂零件的加工。
五轴数控系统的核心是控制系统，其中轨迹规划与平滑处理是控制系统的关键技术之一。
轨迹规划是指根据零件的加工要求，生成合理的加工轨迹；而轨迹平滑处理则是对生成的加工轨迹进行优化，以提高加工精度和表面质量。
三、轨迹平滑处理技术的研究1. 传统轨迹平滑处理方法传统的轨迹平滑处理方法主要包括参数曲线拟合、离散点插值等。
这些方法虽然能够实现一定程度的轨迹平滑，但在处理复杂轨迹时，往往存在计算量大、精度不高、轨迹不平滑等问题。
2. 现代轨迹平滑处理方法随着计算机技术和控制理论的不断发展，现代轨迹平滑处理方法逐渐成为研究热点。
其中，基于优化算法的轨迹平滑处理方法具有较高的精度和效率。
该方法通过建立优化模型，将轨迹平滑问题转化为优化问题，利用优化算法求解最优轨迹。
此外，还有一些智能算法如神经网络、遗传算法等也被应用于轨迹平滑处理中。
四、五轴数控系统轨迹平滑处理的实现1. 确定优化目标在五轴数控系统轨迹平滑处理中，优化目标主要包括提高加工精度、降低表面粗糙度、减小加工力等。
根据具体需求，确定合适的优化目标。
2. 建立优化模型根据优化目标，建立相应的优化模型。
优化模型包括目标函数和约束条件。
目标函数用于描述优化目标，约束条件用于限制变量的取值范围。
3. 选择合适的算法根据优化模型的特点，选择合适的算法进行求解。
对于复杂的优化问题，可以采用智能算法如神经网络、遗传算法等。
五轴联动数控加工中的刀具轨迹控制算法五轴联动数控加工是一种高精度、高效率的加工方式，可以实现对复杂曲面的加工。
在五轴联动数控加工中，刀具轨迹控制算法起着至关重要的作用，决定了加工精度和效率。
本文将介绍几种常见的刀具轨迹控制算法，并对其原理和应用进行详细阐述。
1. 五轴联动数控加工概述五轴联动数控加工是指在数控加工机床上，通过同时控制五个坐标轴的运动，实现对工件的加工。
相比于传统的三轴加工，五轴联动可以更加灵活地加工复杂曲面，提高加工质量和效率。
2. 刀具轨迹控制算法的作用刀具轨迹控制算法是五轴联动数控加工中的关键技术之一。
它可以根据工件的三维模型和加工要求，计算出刀具在加工过程中的运动轨迹，从而实现精确的加工。
刀具轨迹控制算法的好坏直接影响加工精度和效率。
3. 刀具轨迹控制算法的分类刀具轨迹控制算法可以分为两类：离散点算法和曲线插补算法。
离散点算法是指将工件曲面离散化为一系列离散点，然后通过逐点加工来实现曲面加工。
常见的离散点算法有直线连接法、圆心法和切点法等。
这些算法简单直观，适用于加工简单曲面。
曲线插补算法是指根据工件的曲线方程和刀具半径，通过插补计算出刀具的运动轨迹。
常见的曲线插补算法有圆弧插补法、曲线插补法和样条插补法等。
这些算法可以实现对复杂曲面的高精度加工。
4. 圆弧插补算法圆弧插补算法是五轴联动数控加工中最常用的一种刀具轨迹控制算法。
它通过计算刀具半径和工件曲线的切向方向，确定刀具的圆弧插补路径。
圆弧插补算法具有计算简单、加工效率高的优点，适用于多数加工场景。
5. 曲线插补算法曲线插补算法是一种更加精细的刀具轨迹控制算法，可以实现对复杂曲面的高精度加工。
曲线插补算法通过计算刀具在曲线上的切向方向和曲率，确定刀具的插补路径。
与圆弧插补算法相比，曲线插补算法需要更复杂的计算和控制，但可以实现更高的加工精度。
6. 样条插补算法样条插补算法是一种基于数学样条曲线的刀具轨迹控制算法。
它通过计算曲面上的样条曲线，将刀具的运动路径进行插补。

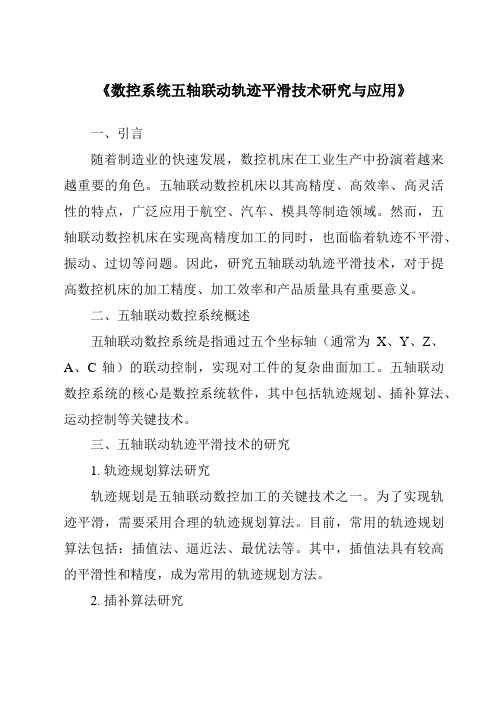

《数控系统五轴联动轨迹平滑技术研究与应用》一、引言随着制造业的快速发展，数控机床在工业生产中扮演着越来越重要的角色。
五轴联动数控机床以其高精度、高效率、高灵活性的特点，广泛应用于航空、汽车、模具等制造领域。
然而，五轴联动数控机床在实现高精度加工的同时，也面临着轨迹不平滑、振动、过切等问题。
因此，研究五轴联动轨迹平滑技术，对于提高数控机床的加工精度、加工效率和产品质量具有重要意义。
二、五轴联动数控系统概述五轴联动数控系统是指通过五个坐标轴（通常为X、Y、Z、A、C轴）的联动控制，实现对工件的复杂曲面加工。
五轴联动数控系统的核心是数控系统软件，其中包括轨迹规划、插补算法、运动控制等关键技术。
三、五轴联动轨迹平滑技术的研究1. 轨迹规划算法研究轨迹规划是五轴联动数控加工的关键技术之一。
为了实现轨迹平滑，需要采用合理的轨迹规划算法。
目前，常用的轨迹规划算法包括：插值法、逼近法、最优法等。
其中，插值法具有较高的平滑性和精度，成为常用的轨迹规划方法。
2. 插补算法研究插补算法是五轴联动数控系统中的重要技术之一。
它通过计算每个中间点的坐标值，实现工件与刀具之间的精确运动。
为了实现轨迹平滑，需要采用高精度的插补算法。
目前，常用的插补算法包括：直线插补、圆弧插补、NURBS插补等。
其中，NURBS插补算法具有较高的精度和灵活性，能够满足复杂曲面加工的需求。
3. 运动控制技术研究运动控制技术是五轴联动数控系统的核心技术之一。
为了提高轨迹平滑性，需要采用高精度的运动控制技术。
目前，常用的运动控制技术包括：PID控制、前馈控制、模糊控制等。
这些控制技术可以根据不同的加工需求和工况条件，实现精确的运动控制和轨迹跟踪。
四、五轴联动轨迹平滑技术的应用五轴联动轨迹平滑技术在制造业中具有广泛的应用。
它可以应用于航空、汽车、模具等制造领域，实现对复杂曲面的高精度加工。
通过采用合理的轨迹规划算法、高精度的插补算法和高精度的运动控制技术，可以提高加工精度、加工效率和产品质量。
五轴数控车床加工技术及优化五轴数控车床加工技术是一种高精度、高效率的加工技术。
它采用数字化控制寻找加工点的方法，利用机床上旋转的工具和工件移动，通过各种角度的定位，达到实现工件的复杂加工。
近年来，五轴数控车床加工技术的应用范围越来越广泛，尤其在航空、汽车、模具制造等领域得到了广泛应用。
五轴数控车床加工技术的优势与传统的三轴车床相比，五轴数控车床加工技术具有以下优势：①高精度：五轴数控车床加工技术可以实现高精度的加工，可以满足复杂形状和高精度的加工要求。
②高效率：五轴数控车床加工技术可以一次性完成多个加工步骤，避免了不必要的操作和工序，提高了加工效率。
③工件形状自由：五轴数控车床加工技术可以实现三维加工，可以加工出各种复杂形状的工件。
④生产灵活性高：五轴数控车床加工技术可以适应各种不同的工件加工需求，具有高度的生产灵活性。
五轴数控车床加工技术的应用①航空领域在航空领域中，五轴数控车床加工技术的应用非常广泛。
航空发动机的叶轮、涡轮等部件的制造都离不开五轴数控车床的加工技术。
这些零部件的制造需要高精度的加工，以保证安全和性能的稳定。
同时，五轴数控车床加工技术可以减少加工时间和提高加工效率，降低生产成本和提高生产效率，这在航空制造行业中非常重要。
②汽车领域五轴数控车床加工技术在汽车制造业中也有广泛应用。
尤其是在汽车模具制造中，五轴数控车床加工技术可以实现高效率、高精度的加工，可以满足复杂形状的零部件制造的需求。
另外，在汽车零部件的加工中，五轴数控车床加工技术也可以实现高精度加工，提高零部件的精度和质量。
③模具制造领域模具制造是五轴数控车床加工技术的另一重要应用领域。
在模具制造中，五轴数控车床加工技术可以实现复杂形状的模具加工，例如塑料模具、压铸模具等。
在制造过程中，五轴数控车床加工技术可以实现精度高、速度快的加工，大大提高了模具的制造效率和质量。
五轴数控车床加工技术的优化虽然五轴数控车床加工技术具有非常大的优势，但是在实际应用中还存在一些问题，主要包括以下几个方面：①机械加工精度低：五轴数控车床加工中机械加工精度通常较低，这会限制其应用领域。
五轴数控加工中工艺参数优化研究一、引言五轴数控加工是一种高档的先进制造技术，被广泛应用于航空航天、船舶、汽车、医疗器械等领域。
随着市场对产品质量和生产效率的要求越来越高，工艺参数优化成为了五轴数控加工的重要方面。
合理的工艺参数优化可以提高加工效率和产品质量，降低生产成本和资源浪费。
因此，研究五轴数控加工中工艺参数优化具有重要的理论和实践价值。
二、五轴数控加工中的工艺参数五轴数控加工技术是通过刀具在五个方向的运动来加工工件的，因此工艺参数的优化对加工质量、加工速度和工具寿命等方面都有很大的影响。
常见的五轴数控加工中的工艺参数包括：1.进给速度和转速进给速度和转速是影响加工效率和产品质量的关键参数。
合理的进给速度和转速可以提高加工效率，同时对于不同的材料和工件，进给速度和转速也有不同的最优取值范围，需要结合具体情况进行调整。
2.切削深度和铣削宽度切削深度和铣削宽度是影响工件表面质量、刀具寿命和加工效率的重要参数。
切削深度和铣削宽度过大会影响工件表面质量，而过小则会降低加工效率。
因此，需要根据工件材料和几何形状进行调整。
3.切削速度和切削压力切削速度和切削压力是影响切削力和表面质量的重要参数。
切削速度过高会导致表面质量不佳，切削力过大可能会导致刀具磨损和断裂。
因此，需要结合不同的刀具和工件材料进行调整。
4.求精粗加工深度和切削量求精粗加工深度和切削量是影响加工精度和表面光洁度的参数。
求粗加工时可以适当增加切削量提高加工效率，而求精加工时需要逐渐降低切削量以提高加工精度和表面光洁度。
5.刀具半径和齿数刀具半径和齿数是影响加工效率和表面质量的关键参数。
刀具半径越大加工效率越高，但会影响表面质量；而齿数越多则可以提高加工效率和表面质量，但会影响刀具寿命。
三、五轴数控加工中工艺参数优化的方法1.试验法试验法是最基本的工艺参数优化方法。
通过实验探究不同参数值对加工效果的影响，最终确定最优的工艺参数。
试验法的优点在于能够直观地观察加工效果，但试验周期长，成本高。
五轴数控铣削机床的运动控制系统设计与优化五轴数控铣削机床是当前机械制造行业中应用较为广泛的一种高精度加工设备，具有高效、高精度、高自动化程度等优点，能够满足许多复杂产品的加工需求。
其核心的运动控制系统决定了其加工质量和精度，因此，对于五轴数控铣削机床的运动控制系统设计与优化显得尤为重要。
一、数控铣削机床的运动控制系统数控铣削机床的运动控制系统进化至今已经有数十年的历史，经历了从伺服控制系统向数字化控制系统的演变。
运动控制系统主要由数控装置、运动控制装置、交流伺服电机及其驱动器、机床位置检测器等部分组成。
运动控制系统的任何一个环节的失误都可能导致机床的加工精度下降，因此在设计运动控制系统时需要注重细节，特别是对比较复杂的多轴控制系统，更需要进行系统化规划和集成。
二、五轴数控铣削机床的优化设计2.1 控制系统的平台设计数控铣削机床的控制系统是基于现代计算机技术和数码信号处理技术的，除了需要满足加工技术要求，还需要具备操作稳定、图形显示清晰、数据处理速度快等特点。
现代控制系统多采用集成处理器为核心，外加一些控制芯片组成，使得控制系统能够同时执行多种运动命令。
在五轴数控铣削机床中，控制系统的硬件和软件的设计都要与加工对象的特性相适应，对于不同的加工要求，需要设计不同的加工程序，以实现更加精准的加工。
2.2 型号识别及误差补偿在五轴数控铣削机床的加工过程中，由于机床误差、刀具误差和工件误差等因素的影响，会导致加工的产品存在一定的误差。
为避免这些误差，需要对型号进行识别，并对其误差进行补偿。
首先，需要在加工之前对工件进行扫描，获取其三维形状和位置信息。
然后，运用支持向量机(SVM)等算法识别工件型号，进而进行误差补偿，使得加工零件能够保证高精度要求。
2.3 控制系统的动态响应优化动态响应指机床的加工效率和加工精度，提高动态响应意味着加工零件拥有更高的精度和更快的加工速度。
为优化控制系统的动态响应，需要进行系统建模，并通过动态调整控制参数的方式，实现加工效率和加工精度的平衡。
数控机床技术中的加工路径规划与优化数控机床技术在现代制造领域中扮演着重要的角色。
而在数控机床的加工过程中，加工路径规划与优化是其中至关重要的一环。
本文将从加工路径规划与优化的概念、方法和应用方面进行阐述，以期对读者深入了解数控机床技术的加工路径规划与优化提供帮助。
加工路径规划是指在数控机床加工过程中，确定加工轨迹和顺序的过程。
一个合理的加工路径规划可以最大限度地提高加工效率和质量，减少加工成本和时间。
加工路径规划主要包括切削路径规划和刀具轨迹规划两个方面。
切削路径规划是指确定加工曲线的过程。
常用的切削路径规划方法有直线插补、圆弧插补和曲线插补等。
直线插补是在直线段上进行加工，对于简单的平面加工来说效果较好。
圆弧插补则适用于复杂曲面加工，可以通过插值算法进行计算。
曲线插补是在非直线和非圆弧部分进行加工，可以通过曲线方程进行计算。
选择合适的插补方法和加工参数可以进一步提高加工效率和质量。
刀具轨迹规划是指确定刀具的轨迹和顺序的过程。
刀具轨迹的选择和优化与加工效率和质量密切相关。
一般情况下，刀具轨迹选择时要考虑到切削力的平衡以及尽量减少换刀次数。
而在刀具轨迹优化方面，常用的方法有最短路径算法和遗传算法等。
最短路径算法是通过寻找最短路径来优化刀具轨迹，可以减少刀具的行程时间。
遗传算法则是模拟生物进化过程，通过迭代计算来寻找最优的刀具轨迹。
刀具轨迹的优化可以进一步提高加工效率和质量，减少加工成本和时间。
加工路径规划与优化在数控机床技术中的应用非常广泛。
首先，在汽车制造和航空航天等大型工件的加工过程中，合理的加工路径规划和优化可以提高加工效率和质量，降低成本和时间。
其次，在微细加工领域，加工路径的精确规划和优化对于保证加工精度和表面品质至关重要。
此外，在多通道数控机床中，加工路径的合理规划和优化可以实现多通道的同步甚至互补运动，提高加工效率和灵活性。
总之，加工路径规划与优化是数控机床技术中不可或缺的一部分。
合理的加工路径规划和优化可以提高加工效率和质量，降低成本和时间。
