九年级物理电路、电流、电压、电阻综合测试题 (最新整理)

17.1电流与电压和电阻的关系练
习题
一、练习题
1. 一段导体两端电压是4.0V时，导体中的电流是1.0A，如果将其两端的电压减少到
2.0V，导体中的电流变为( )
A .2.0A
B .0.25A
C .3.0A
D .0.50A
2. 为探究电流与电压、电阻的关系，小星将实物连接成如图甲所示。

〔1〕请你指出图甲中连接的错误之处：
①；
②。

〔2〕请你将正确的电路图画在答题卡虚线框内。

〔3〕电路连接正确后，在研究电流与电阻的关系时，更换阻值不同的定值电阻后，应调节，使定值电阻两端的电压。

〔4〕图乙是实验中电流表的某次示数，那么电流是A。

要使电路中的电流增大，根据你所画的电路图，滑动变阻器的滑片应向移动。

3. 当某导体两端的电压是6V时，通过该导体的电流是0.6A，如果使该导体两端的电压再增加3V，那么这时该导体的电阻将(填变大、不变、变小)；通过它的电流是A。

4. 甲、乙两个电阻的阻值分别为4Ω和8Ω，假设将它们并联后接在12V的电源两端〔电源电压保持不变〕，那么通过甲电阻的电流是与乙电阻的电流之比是；假设将两电阻串联到同一电源上，那么通过他它们的电流之比是。

5. 在探究“通过电阻的电流与电压的关系〞时，同学们进行了以下实验。

〔1〕闭合开关前，滑动变阻器的滑片P应处于。

〔2〕当滑片P移到某一位置时，电压表和电流表的示数分别如图1、图2所示，那么电压表的读数为V,电流表的读数为A.
〔3〕移动滑片P，读取了多组电压值和电流值，分析实验数据得出，通过定值电阻的电流与其两端的电压成正比。

实验中滑动变阻器的作用是。

九年级物理上册电压电阻综合测试卷（word含答案）一、初三物理电压电阻易错压轴题（难）1．在探究决定电阻大小因素的实验中（温度不变）：甲同学的猜想是：电阻可能与导体的材料有关；乙同学的猜想是：电阻可能与导体的长度有关；丙同学的猜想是：电阻可能与导体的横截面积有关。

金属丝代号材料长度/m横截面积/mm2A镍铬0.50.1B镍铬0.50.2C锰铜0.50.1D锰铜0.8(1)现有两种金属材料制成的各种不同规格的金属丝，规格如上表。

选用导线A和C进行实验，可以探究______（选填“甲”“乙”或“丙”）同学的猜想。

要想探究丙同学的猜想应该选用______（选上面表格中导线字母代号）两根导线进行实验。

要想探究电阻可能与导体的长度有关，则表格空白处应填______mm2；(2)小华设计了如图甲所示电路。

为判断a、b两点间导线电阻的大小，小华应注意观察______的变化，具体指明该方案存在的不足是：______，容易烧坏电流表和电源；(3)小刚设计了如图乙所示电路，该电路中灯泡的作用有哪些？①______，②______；(4)小刚想用图乙的电路进一步验证“在电压相同时，流过导体的电流跟电阻成反比”，于是选用了几个阻值不同的定值电阻分别先后接入a、b两点间。

你认为小刚的方案是否可行？请加以解释？______。

【答案】甲 A、B 0.1 电流表示数的变化若ab间导线电阻太小由灯泡亮度可直观比较阻值大小限流，防止烧毁电流表和电源不可行，ab间的电阻改变时，其两端的电压会改变，不能保证电压相同【解析】【分析】【详解】(1)[1]由表中所给条件知，导线A和C的长度、横截面积相同，导体的材料不同，故可以探究甲同学的猜想。

[2]要探究横截面积与导体电阻大小的关系，就要控制导体的材料、长度相同，横截面积不同，在表格中给的导线中，只有A、B符合条件。

[3]要探究长度与导体电阻大小的关系，就要控制导体的材料、横截面积相同，导体的长度不同，在表格中给的导线中，只有C、D符合条件，故表格空白处应填0.1mm2。

九年级物理电路电流电压电阻测试题(总5页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除九年级物理电路、电流、电压、电阻测试题无为县红庙初级中学范中梁一、单项选择题：1.在图中所示的电路中,要使L1和L2组成并联电路,开关的断开与闭合情况是（）A. S1、S2断开，S3闭合B. S1、S2闭合，S3断开C. S1、S2、S3闭合D. S1断开，S2、S3闭合2.如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中不正确的是（）A. I a=I dB. I a＞I dC. I a＞I bD. I d＞I c3.如图（a）所示，当开关S闭合时，两只电流表的示数分别由（b）、(c)两图读得，则电灯L1中的电流是（）A. 0.8AB. 0.16AC. 0.52AD. 1.28A4、如图所示，AB 和BC 是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，这两段导体中通过它们的电流的大小是：（ ）A ．I AB < I BC B ．I AB = I BCC ．I AB > I BCD ．不能确定5、在图（a ）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b ）所示，则电阻R 1和R 2两端的电压分别为（ ）A ．4.8V ，1.2VB ．6V ，1.2VC ．1.2V ，6VD ．1.2V ，4.8V.6、要改变某段导体电阻的大小，下列方法中无效的是（ ）A. 改变导体两端的电压B. 改变导体的材料C. 改变导体的横截面积D. 改变导体的长度7、用实验研究导体的材料、长度、横截面积对电阻的影响时，供选择的导体规格如下表：你认为下面对导体选择最合理的一组是（ ）A. ③④⑤⑥B. ②③⑥⑦C. ①⑤⑥⑦D. ⑤⑥⑦⑧BAC8、要将图8所示的滑动变阻器接在电路中与一个小灯泡串联，要求滑片P向B端滑动时小灯泡变暗，滑动变阻器接在电路中的两个接线柱应是（）A. C和DB. A和DC. C和BD. A和B9、如上图9所示，闭合开关S，滑动变阻器的滑片P向右移动时，电流表的示数将（）A. 变大B. 变小C. 不变D. 无法确定10、如图是某同学做实验时的电路图。

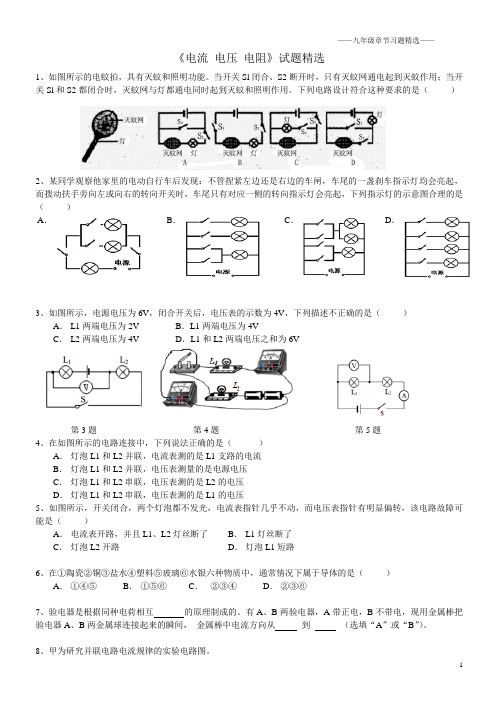

《电流 电压 电阻》试题精选1、如图所示的电蚊拍，具有灭蚊和照明功能。

当开关Sl 闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关Sl 和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用。

下列电路设计符合这种要求的是（ ）2、某同学观察他家里的电动自行车后发现：不管捏紧左边还是右边的车闸，车尾的一盏刹车指示灯均会亮起，而拨动扶手旁向左或向右的转向开关时，车尾只有对应一侧的转向指示灯会亮起，下列指示灯的示意图合理的是（ ）A ．B ．C ．D ．3、如图所示，电源电压为6V ，闭合开关后，电压表的示数为4V ，下列描述不正确的是（ ）A ． L1两端电压为2VB ．L1两端电压为4VC ． L2两端电压为4VD ．L1和L2两端电压之和为6V第3题 第4题 第5题4、在如图所示的电路连接中，下列说法正确的是（ ）A ． 灯泡L1和L2并联，电流表测的是L1支路的电流B ． 灯泡L1和L2并联，电压表测量的是电源电压C ． 灯泡L1和L2串联，电压表测的是L2的电压D ． 灯泡L1和L2串联，电压表测的是L1的电压5、如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是（ ）A ． 电流表开路，并且L1、L2灯丝断了B ． L1灯丝断了C ． 灯泡L2开路D ． 灯泡L1短路6、在①陶瓷②铜③盐水④塑料⑤玻璃⑥水银六种物质中，通常情况下属于导体的是（ ）A ． ①④⑤B ． ①⑤⑥C ． ②③④D ． ②③⑥7、验电器是根据同种电荷相互的原理制成的。

有A 、B 两验电器，A 带正电，B 不带电，现用金属棒把验电器A 、B 两金属球连接起来的瞬间， 金属棒中电流方向从 到 （选填“A ”或“B ”）。

8、甲为研究并联电路电流规律的实验电路图。

（1）若要测量干路电流，则电流表应串联在甲图中的（选填“A”、“B”或“C”）处。

（2）若要测量A处的电流，连好电路闭合开关前，发现电流表指针位置如图乙所示。

初三物理电压和电阻专项综合练习题（含答案） 一、选择题1．用同种材料制成的粗细均匀的某段金属导体，对于其电阻大小下列说法正确的是（ ）A. 当导体两端电压和通过导体的电流为零时，导体的电阻为零B. 当导体被均匀拉长至原来的二倍时，它的电阻减小为原来的一半C. 电阻是导体本身的一种性质，所以温度不论如何变化，电阻也不可能变为零D. 电阻是导体本身的一种性质，与电压和电流无关【答案】 D【解析】 【解答】导体的电阻是导体自身的性质，和导体的材料、长度、横截面积有关， 和电压、电流大小无关， ABC 不符合题意， D 符合题意。

故答案为： D.【分析】根据电阻大小的影响因素是导体的材料、长度、横截面积解答。

【解答】焦耳是能量的单位；欧姆是电阻的单位；瓦特是功率的单位；牛顿是力 B 符合题意 .分析】电阻的单位是欧姆3．如图所示的电路中，电源电压不变，开关 S 闭合，灯 L 1和 L 2 都正常发光一段时间后， 突然其中一灯熄灭，而电压表和电流表的示数都不变，出现这一现象的原因可能是（ ）2．在如图所示的四位科学家中，以其名字命名电阻单位的是（解析】的单位； 故答案为： B.答案】 B欧姆B. 牛顿A. 灯 L 1短路B. 灯 L 2 短路C. 灯 L 1 断路D. 灯 L 2 断 路【答案】 D【解析】 【解答】 A 、如果灯泡 L 1 短路，整个电路短路，电流表电压表示数最终都变为 零， A 不符合题意；B 、如果灯泡 L 2短路，整个电路短路，电流表电压表示数最终都变为零， B 不符合题意．C 、如果灯泡 L 1 断路，不发光；电流表断路无示数， C 不符合题意；D 、如果灯泡 L 2 断路，电流表测量 L 1 支路电流不受影响，示数不变；电源电压不变，电压 表示数不变， D 符合题意； 故答案为： D【分析】结合选项，注意分析与题目条件符合的选项即可 .4．下列关于导体电阻的说法中，正确的是（）A. 粗导线的电阻一定比细导线的电阻小B. 导体中没有电流通过，导体就没有电阻C. 一根金属丝被均匀拉长后，它的电阻变大D. 电阻是导体本身的一种性质，任何情况下导体的电阻都不可能为零【答案】 C【解析】 【解答】解： A 、导体的电阻与导体的材料、长度和横截面积有关，只比较导线 的粗细无法确定电阻的大小， A 不符合题意；B 、电阻是导体对电流的阻碍作用，是导体本身的一种属性；其大小与导体的材料、长度、 横截面积、温度有关，而与导体两端的电压、通过的电流无关， B 不符合题意；C 、金属丝被均匀拉长后，长度变长，横截面积变小，电阻变大， C 符合题意；D 、电阻是导体的一种属性，其大小除与导体的材料、长度、横截面积有关外，还受温度 影响，当温度足够低时，电阻会变为零，成为超导体， D 不符合题意。

初三物理电路电流电压和电阻试题答案及解析1.（1）请标出通电螺线管两端的极性，并标出图中小磁针北极在螺线管通电时的受力方向（黑色部分表示小磁针的N级）。

（2）一只玩具猫外形如图所示，猫体内有电池，猫手相当于一开关，向下压猫手，猫脸上的两个小电灯会一起发光且互不影响．请把猫体内的电路图画在虚线框内．（3）如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的摩擦力和重力的示意图。

（力的作用点画在物体的重心,G＞ｆ）【答案】（1）（2）（3）【解析】（1）根据安培定则判断通电螺线管的极性如下图所示：螺线管右端为N极，与小磁针的N极相排斥，所以小磁针N极受力向右；（2）两灯互不影响，说明是并联电路，一个开关同时控制两盏灯，所以是干路开关；（3）重力的方向是竖直向下的，由于物体沿斜面向上运动，所以摩擦力的方向沿斜面向下，重力大于摩擦力，所以表示重力的箭头稍长一些。

【考点】安培定则电路力的示意图2.下列学习用品中，通常情况下属于绝缘体的是（）A．铅笔芯B．塑料尺C．铁质铅笔盒D．金属小刀片【答案】B【解析】铅笔芯的主要成分是石墨，属于导体，A不符合题意；塑料尺的材料塑料通常是绝缘体，符合题意，选填B；铁是金属，属于导体，C不符合题意；金属是导体，D不符合题意。

【考点】通常情况下导体与绝缘体辨别3.（8）分）如图所示，是某种电热饮水机的简化电路示意图。

它有加热和保温两种工作状态（由机内温控开关S0自动控制），阅读该饮水机说明书可知：热水箱容积2L，额定电压220V，加热时的功率400W，保温时的功率40W。

求：试问：⑴饮水机处于保温状态时温控开关S0应处于______状态(选填“闭合”或“断开”)．⑵R1和R2的电阻值各是多大？⑶在用电高峰期，该饮水机的实际工作电压只有200V，加热效率为80%，若将装满水箱的水从20℃加热至100℃，需要多长时间？（C水=4.2×103J/（kg·m3），ρ水＝1.0×103kg/m3，忽略温度对电阻的影响）【答案】(1)(1分)断开 (2)(4分)R1=121Ω R2=1089Ω (3)(3分)2541s【解析】分析电路结构，根据电路结构及电功率公式分析答题．由电功率公式的变形公式求出电阻阻值．由电功率公式求出热水器的实际功率，由热量公式求出水所吸收的热量，最后由功率公式的变形公式求出加热时间．（1）由电路图可知，开关S0断开时两电阻串联，电路电阻较大，开关S闭合时，只有电阻R1接入电路，电阻R2被短路，此时电路电阻较小，电源电压U一定，由P=可知，电阻越大，电路功率越小，电阻越大，饮水机功率越大，因此当开关S断开时，电路定值较大，电功率较小，饮水机处于保温状态．（2）∵P加＝，∴电阻R1=∵P保=，∴电阻R总==1210Ω，保护电阻R2=R总-R1=1210Ω-121Ω=1089Ω；（3）设加热时间为t，有P峰t80%=Q吸，即t80%＝c水m水△t水，t80%＝c水ρ水V水△t水，t==2541s；【考点】电热的计算4.如图所示的电路，闭合开关，观察发现灯泡L1亮、L2不亮，调节变阻器滑片P，灯泡L1的亮度发生变化，但灯泡L2始终不亮。

电路、电流、电压、电阻 单元测试题一、选择题：（将符合题意的唯一答案题号填入对应表格中，每小题2分，共24 分）A. 验电器B. 电能表C. 电流表D. 测电笔 ２．在国际单位制中，电压的单位是A. 安培B. 焦耳C. 伏特D. 库仑３．在如下图所示电路中，开关S 闭合后，三盏灯属于串联的电路是( )4．绝缘体不容易导电是因为绝缘体内A.没有电子B.几乎没有电荷C.正负电荷总数相等D.能够自由移动的电荷很少 5．在如下图所示的四个电路图中，符合电路基本组成条件且连接正确的是A.甲图B.乙图C.丙图D.丁图6．如右图所示为滑动变阻器的结构示意图，将滑动变阻器的两个接线柱接到电路中，要求滑片P 向右移动时，电路中的电流逐渐变小，连入电路的接线柱是A ．A 和B B ．B 和C C ．B 和D D ．A 和D7．如右图所示的电路中，电源电压为9伏且保持不变，R 1=3欧、R 2=6欧。

当开关S 1、S 2均闭合时，电流表的示数为Ａ．3安 Ｂ． 2.5安 Ｃ．1.5安 Ｄ．1安8．如右图所示的电路中，当开关S 闭合时，电压表V l 的示数为3伏，V 2的示数为6伏，则电源电压为Ａ．3伏 Ｂ．6伏 C ．9伏 Ｄ．12伏9．如右图所示，电源电压不变，当滑动变阻器的滑片从左向右滑动过程中，电流表和电压表的示数变化情况应是A.电压表、电流表示数都变大B.电压表示数变大，电流表示数变小C.电压表示数变小，电流表示数变大D.电压表、电流表示数都变小10．如下图所示的电路中，若开关S 闭合，灯1L 、2L 均不亮，某同学用一根导线去查找电路故障，当他用导线边接1L 两端时，两灯仍不亮；当导线连接2L 两端时，1L 亮、2L 不亮．由此可以判断A ．灯1L 断路B ．灯2L 断路C ．灯1L 短路D ．灯2L 短路11、.由开关、电源和两个小灯泡组成的电路，当开关断开时，L 1不发光，L 2发光；当开关闭合时，L 1和L 2都发光.关于电灯与开关的连接情况，下列说法中正确的是A.L 1和L 2并联，再与开关串联B.L 2和开关串联，再与L 1并联C.L 1和开关并联，再与L 2串联D.L 1 和开关串联，再与L 2并联 12.下面有关导体电阻的说法中正确的是（ ）A.导体没有电阻，绝缘体有电阻B.铜的电阻比铁的电阻小C.粗细、长短都相同的铜丝和铁丝比较，铁丝的电阻较大D.要改变导体的电阻，可以改变通过的电流 二、填空题 （每空1分、共21 分）１3．规定： 电荷移动的方向为电流的方向。

初三物理电路电流电压和电阻试题答案及解析1.某机要室大门控制电路的两把钥匙分别由两名工作人员保管，单把钥匙无法打开。

下列电路图中最为可行的是（）【答案】B【解析】两个开关同时控制一个用电器，两开关应串联，只有同时闭合时，电路中才有电流，用电器才能工作。

【考点】电路2.在图中的〇里填上适当的电表符号，使之成为正确的并联电路图。

【答案】【解析】要使两电阻并联，从电源正极流出经过开关、左侧的“○”进行分支，一路经过经过R2，另一路经过R1、右侧的“○”，然后两路共同回到电源负极，故左侧和右侧的“○”均为电流表，中间的“○”为电压表．【考点】电路的基本连接方式3.图中所示电路中，闭合开关S后，发现小灯泡L不亮，电压表示数较大，电流表示数为零。

若电路中只有一处故障，可能是A．小灯泡L断路B．定值电阻R断路C．小灯泡L短路D．定值电阻R短路【答案】A【解析】读题知电路中只有一处故障。

若小灯泡L断路，闭合开关后，由电路图可见，电压表直接与电阻串联后接入电路（等效为一个大阻值的电阻），因为电压表内阻很大（理想电压表的内阻为无穷大，初中物理实验室的电压表内阻约几千欧至几十千欧，比如有一种学生用电压表的内阻为r=2000Ω），由串联电路电压规律可知，串联电路的总电压等于各部分电路两端电压之和。

即U电源=UR+Ur,因为串联电路中电流处处相等，所以由于电压表内阻r（几千欧姆）远远大于电阻R（通常几欧姆到几十欧姆），所以Ur 远远大于UR,即电压表示数较大，约等于电源电压；假设电源电压为6V，电压表内阻为2000Ω，则电路中电流约为,电流表使用0—0.6A量程时分度值为0.02A，指针几乎不偏转，示数为零。

A选项正确，选填A。

若定值电阻R断路，则电压表、电流表示数皆为零，B选项不符合题意；若小灯泡L短路，电压表示数为零，电流表示数较大，C选项不符合题意；定值电阻R短路，则电压表与电流表示数均较大，D选项不符合题意。

【考点】电路故障分析，串联电路电压规律，串联电路电压与电阻的关系，欧姆定律，等效电路—电压表等效为一个大阻值电阻。

九年级物理电压电阻题20套(带答案)含解析一、电压电阻选择题1．如所示，闭合开关S，两灯均不亮，电流表和电压表都没有示数，则故障是（）A. 灯L1断路B. 灯L2断路C. 灯L1短路D. 灯L2短路【答案】A【解析】【解答】由题图知，灯L1、L2串联，闭合开关S，两灯均不亮，电流表和电压表都没有示数，说明电路存在断路，电压表无示数则灯L1断路，电压表有示数且较大，则灯L2断路 . A符合题意，选项B、C、D不符合题意 .故答案为：A .【分析】只有断路时，串联的灯泡才都不发光，两电表都无示数；如果灯L2断路，则电压表被串联到电路中，示数接近电源电压，电流表无示数 .2．如图所示的是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，这时电流表和电压表均有读数.则故障原因可能是（）A. L1断路B. L1短路C. L2短路D. L2断路【答案】C【解析】【解答】（1）首先分析电路的连接方式为灯泡L1和L2串联，电流表测电路电流，电压表测量灯L1的电压。

（2）根据灯泡的亮度变化和电流表、电压表示数的情况分析电路的故障.串联电路中一灯亮一灯不亮，则可能不亮的灯泡短路了，即L2短路，电流表有示数，说明电路故障不可能是断路，电压表有示数，说明电压表所测部分没有短路，综合判断，所以是L2短路，C符合题意.故答案为：C.【分析】当电路中有电流且存在故障时是短路，电压表有示数，则是电压表没测量的位置短路。

3．超导现象是20世纪的重大发现之一，科学家发现某些物质在温度很低时，如铅在﹣265.95℃以下，电阻就变成零．若常温下超导体研制成功，则超导体适合做（）A. 保险丝B. 输电线C. 滑动变阻器的线圈D. 电炉丝【答案】B【解析】【解答】解：A、保险丝的作用，是当电流过大时，自动熔断来保护电路．B、用超导体做输电线，可以有效地减小电能的损耗．C、线圈的电阻较大，通过滑片位置的改变可以进行调节．D、电炉丝需要电阻较大的材料，才能发出较多的热量．故选B．【分析】由于超导体的电阻为0，则没有内能的产生，不会放热．根据这一特点，分析选项．4．如图是汽车、摩托车油量表（实际上就是电流表）原理示意图，R′是定值电阻，R是滑动变阻器，则（）A. 向油箱里加油时，电流表示数变大B. 燃油消耗下降时，电流表示数变大C. 燃油全部耗尽时，电流表将被烧坏D. 油箱加油过满时，电流表将被烧坏【答案】A【解析】【分析】已知定值电阻和滑动变阻器串联，电流表测量的是电路中的电流，浮子和滑片相连，根据杠杆的原理，浮子上浮时，滑片向下移动，滑动变阻器接入电路的电阻减小，根据公式I=可知，电路中的电流变化．当浮子下浮时，滑片向上移动，滑动变阻器接入电路的电阻增大，根据公式I=可知，电路中的电流变化．【解答】向油箱里加油时，浮子上浮，滑片向下移动，滑动变阻器接入电路的电阻减小，根据公式I=可知，电路中电流增大，电流表示数变大，A正确．燃油消耗下降时，浮子下浮，滑片向上移动，滑动变阻器接入电路的电阻增大，根据公式I=可知，电路中电流变小，电流表示数变小，B错误．燃油全部耗尽时，滑动变阻器接入电路的电阻最大，根据公式I=可知，电路中电流最小，电流表示数最小，C错误．油箱加油过满时，滑动变阻器接入电路的电阻最小，根据公式I=可知，电路中电流最大，电流表示数最大，但还有保护电阻，不至于烧坏电流表，故D错误．故选A．【点评】本题考查欧姆定律的应用和滑动变阻器以及杠杆的应用，关键是能正确分析电路的组成，以及滑片移动时引起的电路中电流的变化情况．这是本题的重点也是难点．5．下图所示的电路图在许多科学实验中用到,下列问题不能用该电路来进行研究的是（）A. 测量小灯泡发光时的电功率B. 测量小灯泡发光时的电阻C. 研究小灯泡的亮度与其两端电压大小的关系D. 验证欧姆定律【答案】 D【解析】【解答】解：A、测量小灯泡发光时的电功率，故A不符合题意；B、测量小灯泡发光时的电阻，故B不符合题意；C、研究小灯泡的亮度与其两端电压大小的关系，故C不符合题意；D、验证电流与电压的关系用保证电阻不变，故D符合题意。

初三物理中考复习电流电压电阻计算题训练含答案1.在电路中，当开关S闭合时，灯L1和L2两端的电压分别为8V-3.8V=4.2V和3.8V。

2.在电路中，根据欧姆定律，R1支路的电流为0.6A，R2支路的电流为0.3A，因此总电流为0.9A。

根据基尔霍夫定律，电源电压为U=I(R1+R2)=0.9A×(5Ω+10Ω)=13.5V。

R1支路的电流为0.6A。

3.在电路中，根据基尔霍夫定律，通过L1的电流等于通过L2的电流。

根据电流表的示数，通过A的电流为0.5A，通过B的电流为0.2A，因此通过L1的电流为0.5A-0.2A=0.3A。

4.在电路中，根据基尔霍夫定律，总电流等于I1+I2.因此I1=1.2A-0.9A=0.3A，I2=0.9A。

5.在电路中，根据基尔霍夫定律，通过L1的电流等于通过L2的电流。

根据电流表的示数，通过A的电流为0.5A，通过B的电流为0.3A，因此通过L1的电流为0.5A-0.3A=0.2A，通过L2的电流为0.3A。

6.在电路中，根据欧姆定律，电路中的总电阻为R=U/I=6V/2.5V=2.4Ω。

根据电路中的并联电路原理，小灯泡L2两端的电压等于电源电压，即6V。

7.在电路中，根据电阻定律，小灯泡的电阻为R=U/I=6V/6W=1Ω。

当电流表的示数为0.7A时，小灯泡的电功率为P=UI=0.7A×6V=4.2W。

8.在电路中，根据基尔霍夫定律，电源两端的电压为U=I1R1+I2R2=0.6A×10Ω+0.9A×(10Ω+R2)，R2=5Ω。

电源两端的电压为U=9V。

9.在电路中，根据欧姆定律，电路中的总电阻为R=U/I=6V/0.2A=30Ω。

根据电路中的并联电路原理，电压表的阻值为R=U/I=6V/0.5A=12Ω。

10.在电路中，根据欧姆定律，R1和R2并联的总电阻为R=R1R2/(R1+R2)=3Ω。

根据基尔霍夫定律，电源电压为U=IR=0.2A×3Ω=0.6V，通过R1的电流为I=U/R1=0.6V/10Ω=0.06A。
