建筑电气系统图中是各类符号组合

（建筑电气工程）电气图 纸常用图形和文字符号
1.导线 序号
03-01-01 03-01-02 03-01-03
图形符号
说明
IEC
导线、导线组、电线、电缆、电路、传输通路（如微
波技术）、线路、母线（总线）一般符号。
注：当用单线表示一组导线时，若需示出导线数可加 小短斜线或画一条短斜线加数字表示。
示例：三根导线
示例：直流电路，110V，两根铝导线，导线截面积为 =
120mm2
示例：三相交流电路，50HZ，380V，三根导线截面积 均为 120mm2，中性线截面积为 50mm2
柔软导线
=
屏蔽导线。注：同 03-01-09
=
绞合导线（示出二股）。注：同 03-01-09
=
03-01-09 03-01-10
电缆中的导线（示出三股） =
11-02-10 11-02-11
11-02-12
说明
IEC
发电站（厂）
=
热电站
=
变电所、配电所
=
水利发电站
=
火力发电站（煤、油、气等）
=
核能发电站
=
地热发电站
=
太阳能发电站
=
风力发电站
=
11-02-13
11-02-14 11-02-15
11-02-16 11-02-17
11-02-18 11-02-19
说明
IEC
插座（内孔的）或插座的一个极
=
插头（凸头的）或插头的一个极
=
插头和插座（凸头的和内孔的）
=
03-03-07 03-03-08
03-03-09
03-03-10 03-03-11 03-03-12 03-03-13 03-03-14 03-03-15 03-03-16 03-03-17 03-03-18 03-03-19 03-03-20 03-03-21 03-03-22

例如在浴室、游泳池等特别潮湿的场所内， 人体皮肤完全湿透，人体阻抗大幅度下降， 金属管道、结构等种种原因传导来的十几 伏的不高的电压就可使人体通过大于心室 纤维性颤动电流阈值而电击致死。这种电 气事故是不能靠装用漏电保护器、隔离变 压器等保护电器来防范的，因为这种使人 致死的电压是沿非电的金属管道传导的。
(2)二个开关控制一个电器或灯具,适用楼梯,走廊,房间等两个 点控制一个电器或灯具的地方;
三联单控开关是三个开关或更多开关控制一个电器或灯具,适 用于多个点控制一个电器或灯具的地方,例如一幢房子的 前门,后门及房子中间的楼梯口各有一个三联单控开关可
控制一个灯泡等.
单联双控开关指的是两个开关同时控制一个灯 (或其它设备吧)的开关, 效果是灯开时,操作任一开关灯关;灯关时操作任
Thank you
开关的一般表示符号
单联，又称一位、一联、单开，表示一只开关面板上有一个 开关按键。
单控，又称单极，表示一个开关按键只能控制一个用电 器。
区别于“单联双控开关”即“楼梯间开关”。单联单控 开关相对简单，一个开关控制一个用电器。而单联双控开关 能在两个不同方位控制同一个用电器，因而比较实用。
双联单控开关
一开关灯开.
双极关
所谓双级开关就是两个翘板的开关，也叫双刀开关。 双极开关控制二个支路，是对应单极(单刀)开关来说的,对于 照明电来说，双极开关可以同时切断火线和零线，在使用中 更安全。
三极开关
三极开关是三相三线制的开关，三根为火线
单相三极插座
二位二极插座带 单控开关
二三极插座带单控开关 一位二极插座
总等电位箱MEB是连接作用于全建筑物，在一定程度上降低 建筑物内间接接触电击的接触电压和不同金属部件的电压 差，并消除自建筑物外经电气线路和各种金属管道引入的 危险故障电压的危害，通过进线箱近旁的接地母线排将导 电部分互相连同。

（1）基本文字符号
基本文字符号用来表示电气设备、装置和元件以及线路的基本名称、特性。分为
本文极具参考价值，如若有用请打赏支持我们！不胜感激！
单字母符号和双字母符号。 1）单字母符号。单字母符号用来表示按国家标准划分的 23大类电气设备、装置 和元器件。 2）双字母符号。双字母符号由单字母符号后面另加一个字母组成，目的是更详
相信将来会有更多更大的发展前景。
细和更具体地表示电气设备、装置和元器件的名称。
（2）辅助文字符号 辅助文字符号用来表示电气设备装置和元器件，也用来表示线路的功能、状态和 特征。 3、文字符号的组合
文字符号组合形式一般为基本符号＋辅助符号＋数字序号
如 FU2表示第组熔断器。 在读文字符号时，同一个字母在组合中的位置不同，可能有不同的含义。即文字 符号只有明确了它在组合中的具体位置才有意义。如 F 表示保护器件，U 表示调制 器，这两个意思组合起来是无意义的，只有熔断器 FU是有意义的。 4、特殊文字符号 在电气工程图中，一些特殊用途的接线端子、导线等，常采用一些专用文字符号 标注。 5、设备、元件的型号 电气工程图的设备、元件，除了标注文字符号外，有些还标注了设备、元件的型 号。型号中的字母为汉语拼音字母。这里所列型号为国家标准产品型号，进口产 品、合资企业生产的产品，型号往往与国家标准产品型号不同，型号含义需要阅厂 家产品说明书。

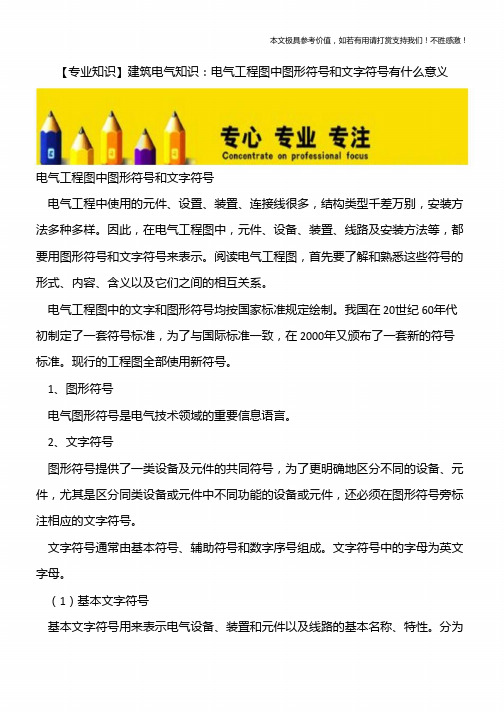

电气工程图中的文字和图形符号均按国家标准规定绘制。我国在 20世纪 60年代
初制定了一套符号标准，为了与国际标准一致，在 2000年又颁布了一套新的符号 标准。现行的工程图全部使用新符号。 1、图形符号 电气图形符号是电气技术领域的重要信息语言。 2、文字符号 图形符号提供了一类设备及元件的共同符号，为了更明确地区分不同的设备、元 件，尤其是区分同类设备或元件中不同功能的设备或元件，还必须在图形符号旁标 注相应的文字符号。 文字符号通常由基本符号、辅助符号和数字序号组成。文字符号中的字母为英文 字母。

史上最完整的建筑电气CAD图形符号大全500多个图形符号
及说明
建筑系统图主要包含电气原理图、电器布置图和电气安装接线图。

电气原理图是根据控制线图工作原理绘制，可以帮助我们用于于研究和分析电路工作原理。

电气布置安装图则是用来表明各种电气设备在机械设备上和电气控制柜中的实际安装位置，为机械电气在控制设备的制造、安装、维护、维修提供必要的资料。

电气安装接线图可以在进行装置、设备或成套装置的布线提供各个安装接线图项目之间电气连接的详细信息，包括连接关系，线缆种类和敷设线路。

在建筑电气CAD图中，最显眼的就是那些电气图形符号啦，这里给大家提供完整的电气符号。

如果你需要完整的电气图，可以进入迅捷CAD图库，找到需要的电气系统图。

建筑电气施工图纸中BV、ZRBLV和TC、SC符号代表什么导读初次接触建筑电气施工图的小伙伴，有没有这么一种经历，被图纸上一大堆的英文符号搞得晕头转向，一会BV BVV 一会TC SC还有很多其他奇奇怪怪的组合。

来源：电气设计圈如有侵权，请联系删除初次接触建筑电气施工图的小伙伴，有没有这么一种经历，被图纸上一大堆的英文符号搞得晕头转向，一会BV BVV 一会TC SC还有很多其他奇奇怪怪的组合。

今天就大家一起学习一下建筑电气施工图的一些基础知识，希望今天的内容可以为你一解所惑。

基础知识1．常用电线⑴ 裸导线：一般为架空线路的主体，输送电能。

① 裸单线：TY 铜质圆单线 LY 铝质圆单线② 裸绞线：TJ 铜绞线 LJ 铝绞线 LGJ 钢芯铝绞线⑵ 绝缘电线；种类很多，一般明明规则都是如下图所示：BV：铜芯塑料绝缘线BX：铜芯橡胶绝缘线BLV：铝芯塑料绝缘线BVV：铜芯塑料绝缘护套线BLVV：铝芯塑料绝缘护套线BV：铜芯塑料绝缘线BVV：铜芯塑料绝缘护套线例：BV— 2.5BVV— 4ZRBLV—25NHBX—102．电缆：多芯导线，在电路中起着输送和分配电能的作用，电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：1.类别、用途代号2.导体代号3.绝缘层代号4.护层代号5.特征代号6.铠装层代号7.外护层代号 [1]1.绝缘种类：V代表聚氯乙烯；X代表橡胶；Y代表聚乙烯；YJ代表交联聚乙烯；Z代表纸。

2.导体材料：L代表铝；T（省略）代表铜。

3.内护层：V代表聚氯乙烯护套；Y聚乙烯护套；L铝护套；Q铅护套；H橡胶护套；F氯丁橡胶护套。

4.特征：D不滴流；F分相；CY充油；P贫油干绝缘；P屏蔽；Z直流。

5.铠装层：0无；2双钢带；3细钢丝；4粗钢丝。

6.外被层：0无；1纤维外被；2聚氯乙烯护套；3聚乙烯护套。

7.阻燃电缆在代号前加ZR；耐火电缆在代号前加NH；防火电缆在代号前加DH。

电缆的组成：线芯、绝缘层、保护层。

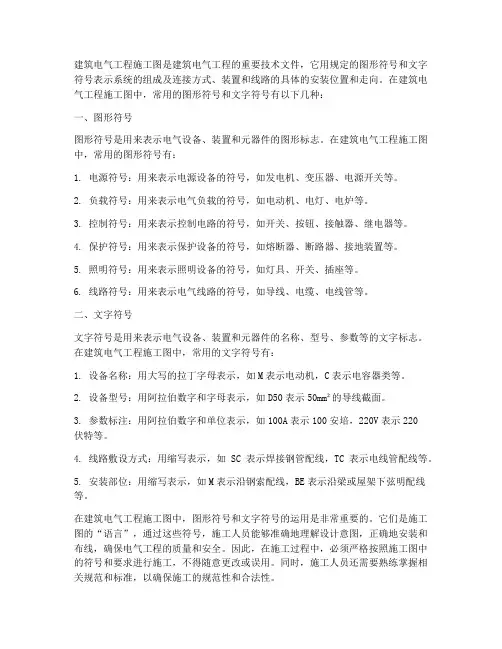

建筑电气工程施工图是建筑电气工程的重要技术文件，它用规定的图形符号和文字符号表示系统的组成及连接方式、装置和线路的具体的安装位置和走向。

在建筑电气工程施工图中，常用的图形符号和文字符号有以下几种：一、图形符号图形符号是用来表示电气设备、装置和元器件的图形标志。

在建筑电气工程施工图中，常用的图形符号有：1. 电源符号：用来表示电源设备的符号，如发电机、变压器、电源开关等。

2. 负载符号：用来表示电气负载的符号，如电动机、电灯、电炉等。

3. 控制符号：用来表示控制电路的符号，如开关、按钮、接触器、继电器等。

4. 保护符号：用来表示保护设备的符号，如熔断器、断路器、接地装置等。

5. 照明符号：用来表示照明设备的符号，如灯具、开关、插座等。

6. 线路符号：用来表示电气线路的符号，如导线、电缆、电线管等。

二、文字符号文字符号是用来表示电气设备、装置和元器件的名称、型号、参数等的文字标志。

在建筑电气工程施工图中，常用的文字符号有：1. 设备名称：用大写的拉丁字母表示，如M表示电动机，C表示电容器类等。

2. 设备型号：用阿拉伯数字和字母表示，如D50表示50mm²的导线截面。

3. 参数标注：用阿拉伯数字和单位表示，如100A表示100安培，220V表示220伏特等。

4. 线路敷设方式：用缩写表示，如SC表示焊接钢管配线，TC表示电线管配线等。

5. 安装部位：用缩写表示，如M表示沿钢索配线，BE表示沿梁或屋架下弦明配线等。

在建筑电气工程施工图中，图形符号和文字符号的运用是非常重要的。

它们是施工图的“语言”，通过这些符号，施工人员能够准确地理解设计意图，正确地安装和布线，确保电气工程的质量和安全。

因此，在施工过程中，必须严格按照施工图中的符号和要求进行施工，不得随意更改或误用。

同时，施工人员还需要熟练掌握相关规范和标准，以确保施工的规范性和合法性。

建筑电气常用符号建筑电气常用符号是在建筑领域中用于表示电气设备、线路、元件和连接方式的图形符号。

这些符号的使用可以帮助工程师、设计师和施工人员更好地理解和交流电气系统的布局和连接方式。

本文将介绍一些常见的建筑电气符号及其含义。

1. 电源符号•电源插座：表示供电插座，通常以一个圆圈表示，内部有一个或多个小圆圈，表示插孔数量。

•开关：表示开关，通常以一个大圆圈表示，内部有一个小圆圈或者直线表示开关的位置。

2. 灯具符号•灯泡：表示灯泡，通常以一个实心的小圆圈表示。

•荧光灯：表示荧光灯，通常以两个平行的直线加上两个小弧线组成。

•射灯：表示射灯，通常以一个实心的小三角形加上一条直线组成。

3. 传感器符号•温度传感器：表示温度传感器，通常以一个温度计形状加上一条曲线组成。

•湿度传感器：表示湿度传感器，通常以一个波浪形状加上一个小圆圈组成。

•光照传感器：表示光照传感器，通常以一个太阳形状加上一条直线组成。

4. 电气元件符号•电阻器：表示电阻器，通常以一个波浪形状加上一个箭头组成。

•电容器：表示电容器，通常以两个平行的直线加上两个曲线组成。

•继电器：表示继电器，通常以一个长方形加上一条弯曲的箭头组成。

5. 线路符号•直线：表示导线或连接线路，通常以一条直线表示。

•虚线：表示隐藏的或不可见的连接线路，通常以一条虚线表示。

•箭头：表示信号或数据流的方向，通常以一个实心的小箭头表示。

6. 其他符号除了以上列举的符号外，还有许多其他用于表示不同功能和设备的建筑电气符号。

以下是一些例子：•变压器：用于改变交流电压大小的设备，在图中通常以两个相互垂直的平行直线和两个相互垂直的曲线表示。

•发电机：用于产生电能的设备，在图中通常以一个长方形加上一个闪电形状表示。

•配电箱：用于分配电能到不同的电路和设备的设备，在图中通常以一个长方形加上多个矩形表示。

以上只是一些常见的建筑电气符号，实际使用中可能会有更多的符号和变体。

了解这些符号的含义，可以帮助我们更好地理解和绘制建筑电气图纸，从而提高工程设计和施工效率。

建筑电气工程设计常用图形和文字符号电力设备的标注方法(新)序号名称标注方式说明示例1 用电设备ａ－ｂa-设备编号或设备位号b-额定功率(KW或KVA) P01B37kw 热煤泵的位号为p01B,容量为37kw2 概略图电气箱(柜\屏)标注) －a+b/c a-设备种类代号b-设备安装位置的位置代号c-设备型号-AP1+1.B6/XL21-15动力配电箱种类代号-AP1,位置代号+1.B6即安装位置在一层B.6轴线,型号为AP13 平面图电气箱(柜、屏)标-a A设备种类代号-AP1动力配电箱—AP1，在不会引起混淆时可取消前缀“-”即表示为AP14 照明、安全、控制变压器标注a b/c d a-设备种类代号b/c- 一次电压/二次电压d-额定容量TL1 220/36V500VA照明变压器TL1，变比220/36V，容量500VA5 照明灯具标注a- b c*d*L fea-灯数b-型号或编号（无则省略）c-每盏照明灯具的灯泡数d-灯泡安装容量e-灯泡安装高度（m）“-”表示吸顶安装f-安装方式L-光源种类5-BYS80 2*40*FL CS3．55盏BYS-80型灯具，灯管为二根40W荧光灯管，灯具链吊安装，安装高度距地3.5米6 线路的标注a b-c(d*e+f*g)i-jh a-线缆编号b-型号（不需要可省略）c-线缆根数d-电缆线芯数e-线芯截面（mm2）f-PE、N线芯数g-线芯截面（mm2）i-线缆敷设方式j-线缆敷设部位h-线缆敷设安装高度上述字母无内容则省略该部分WP201YJV-0.6/1kv-2(3*150+2*70)SC80-WS3.5电缆号为WP201电缆型号、规格为YJV-0.6/1KV(3*150+2*70)2根电缆并联连接敷设方式为穿DN80焊接钢管沿墙明敷线缆敷设安装高度距地3.5米7 电缆桥架标注A*bc a-电缆桥架宽度(㎜)b-电缆桥架高度(㎜)c-电缆桥架安装高度(m)8 电缆与其他设施交叉点标注a-b-c-de-fa-保护管根数b-保护管直径(㎜)c-保护管长度(m)d-地面标高(m)e-保护管埋设深度(m)f-交叉点坐标6-DN100-1.1m- -0.3m-1.1m-A=168.288;B=299.999电缆与设施交叉,交叉点坐标为A=168.288;B=299.999,埋设6根长1.1mDN100焊接钢管,钢管埋设深度为1.1m(地面标高为-0.3m)9 电话线路的标注a-b(c*2*d)e-f a-编号b-型号(不需要时可省略)c-导线对数d-线缆截面e-敷设方式和管径f-敷设部位W1-HPVV(25*2*0.5)M-WSW1为电话电缆号电话电缆的型号、规格为HPVV(25*2*0.5)电话电缆敷设方式为用钢索敷设,电话电缆沿墙面敷设10 电话分线盒、交接箱的标注a*b dc a-编号b-型号(不需要标注可省略)c-线序d-用户数#3*NF-3-10 61~12#3电话分线盒的型号规格为NF-3-10,用户数为6户,接线线序为1~1211 断路器整定值的标注a cb a-脱扣器额定电流b-脱扣器整定电流c-短延时整定时间(瞬断不标注) 500A0.2S500A*3断路器脱扣器额定电流为500A,动作整定值为500A*3,短延时整定值为0.2S12 相序标注L1L2L3UVW 交流系统电源第一相交流系统电源第二相交流系统电源第三相交流系统设备端第一相交流系统设备端第二相交流系统设备端第三相标注线路用文字符号(新)序号中文名称英文名称常用文字符号单字母双字母三字母1 控制线路Control line W WC2 直流线路Direct-current line W WD3 应急照明线路Emergency lighting line W WE WEL4 电话线路Telephone line W WF5 照明线路Illuminating(lighting)line W WL6 电力线路Power line W WP7 声道(广播)线路Sower line W WS8 电视线路TV.line W WV9 插座线路Socket line W WX线路敷设方式和敷设部位文字符号(新)序号名称文字符号英文名称线路敷设方式1 穿焊接钢管敷设SC Pun in welded steel conduit2 穿电线管敷设MT Run in electrical metallic tubing3 穿硬塑料管敷设PC Run in rigid PCV conduit4 电缆桥架敷设CT Installed in cable tray5 金属线槽敷设MR Installed in metallic raceway6 塑料线槽敷设PR Installed in PVC raceway7 用钢索敷设M Supported by messenger wire8 穿聚氯乙烯塑料波纹电线管敷设KPC Run in corrugated PVC conduit9 穿金属软管敷设CP Run in flexible metal conduit10 直接埋设DB Ddirect burying11 电缆沟敷设TC Installed in cable trough12 混凝土排管敷设CE Installed in concrete encasement导线敷设部位13 沿或跨梁(屋架)敷设AB Along or across beam14 暗敷在梁内BC Concealed in beam15 沿或跨柱敷设AC Along or across column16 暗敷设在柱内CLC Concealed in column17 沿墙面敷设WS On wall surface18 暗敷设在墙内WC Concealed in wall19 沿顶棚或顶板面敷设CE Along ceiling or slab surface20 暗敷设在屋面或顶板CC Concealed in ceiling or slab21 吊顶内敷设SCE Recessed in ceiling22 地板或地面下敷设F In floor or ground灯具安装方式文字符号(新)序号名称文字符号英文名称1 线吊式自在器线吊式SW Wire suspension type2 链吊式CS Catenary suspension type3 管吊式DS Conduit suspend type4 壁装式W** Wall mounted type5 吸顶式C* Ceiling mounted type6 嵌入式R Flush type7 顶棚内安装CR Recessed in ceiling8 墙壁内安装WR Recessed in wall9 支架上安装S Mounted on support10 柱上安装CL Mounted on column11 座装HM Holder mounting**当图形能区别时也可不注.*也可在标注安装高度处打一横线,而不必注明符号.导线或电缆敷设方式的标注符号(二)序号中文名称旧代号新代号英文1 暗敷A C Concealed2 明敷M E Exposcd3 铝皮线卡QD AL Alnminum Clip4 电缆桥架CT* Cablc tray5 金属软管 F Flexible metallie conduit6 厚壁钢管(水煤气管) GG RC Gas tube (pipe)7 穿焊接钢管敷设G SC* Stccl Conduit8 穿电线管敷设DG T* Eletrical metallic Tubing9 穿硬聚氯乙烯管敷设VG PC Poly Chre10 穿阻燃半硬聚氯乙烯管敷设ZVG FPC Fric Poly Chre11 瓷瓶或瓷柱敷设CP K Porcelain insulator(knob)12 塑料线槽敷设XC PR Plastic Raccway13 钢线槽敷设GC SR Stcll Raccway14 金属线槽敷设MR Metrallic racewqy15 电缆桥架敷设CT Cablc Tray16 瓷夹板敷设CJ PL17 塑料夹敷设VJ PCL18 穿蛇皮管敷设SPG CP19 塑料阻燃管PVC注:*表示是重点,在建筑工程中经常用.导线敷设部位的标注(二)序号名称旧代号新代号英文1 沿钢索敷设S SR Supported by messenger wire2 沿屋架或跨屋架敷设LM BE Rack Exposed3 沿柱或跨柱敷设ZM CLE Column Exposed4 沿墙面敷设QM WE* Wall Exposed5 沿天棚面或顶板面敷设PM CE Ceiling Exposed6 在能进入的吊顶内敷设PNM ACE Ssuspended ceiling Exposed7 暗敷设在梁内LA BC* Beam Concealed8 暗敷设在柱内ZA CLC Column Concealed9 暗敷设在墙内QA WC* Wall Concealed10 暗敷设在地面或地板内DA FC* Floor Concealed11 暗敷设在屋面或顶板内PA CC Ceiling Cconcealed12 暗敷设在不能进入的吊顶内PNA ACC* Suspended ceiling Concealed 注:*表示是重点,在建筑工程中经常用.灯具安装方式的标注文字符号(二)序号名称旧代号新代号英文1 线吊式X CP* Wire(cord) pendant2 自在器线吊式X CP Wire(cord) pendant3 固定线吊式X1 CP14 防水线吊式X2 CP25 吊线器式X3 CP36 链吊式L Ch* Chain pendand7 管吊式G P Pipe (conduit) erected8 壁装式B W* Wall mounted9 吸顶式或直附式D S* Ceiling mounted (Absorbed)10 嵌入式(嵌入不可进人的顶栅) R R* Recessed in11 顶栅内安装(嵌入可进人的顶栅) DR CR* Coil recessed12 墙壁内安装BR WR Wall Recessed13 台上安装T T Table14 支架上安装J SP15 柱上安装Z CL Column16 座装ZH HM电气线路与管道间最小距离(㎜)管道名称配线方式穿管配线绝缘导线的配线裸导线配线蒸气管平行管道上1000 1000 1500管道下500 500 1500交叉300 300 1500暖气、热水管平行管道上300 300 1500管道下200 200 1500交叉100 100 1500通风、给排水及压缩空气管平行100 200 1500交叉50 100 1500钢管的理论重量计算(钢的想对密度为7.85)的公式为:P=0.02466S(D-S)式中P=钢管的理论重量,kg/mD=钢管公称外径,㎜S=钢管的公称壁厚,㎜明配管管卡间最大距离敷设方式导管种类导管直径(㎜)15~20 25~32 32~40 50~60 65以上管卡间最大距离支架或沿墙明敷壁厚>2㎜刚性导管1.5 2.0 2.5 2.5 3.5壁厚≤2㎜刚性导管1.0 1.5 2.0刚性绝缘导管1.0 1.5 1.5 2.0 2.0 ----复制自天工网。

建筑电气符号大全电气工程及文字符号电气工程图例符号一、电气工程文字符号概述：为了使绘图、读图方便和图面清晰，电气工程图采用国家统一制定的图例符号及必要的文字标记，来表示实际的线路和各种电气设备和元件。

为了能读懂电气工程图，施工人员必须熟记各种电气设备和元件的图例符号及文字标记的意义。

目前，有些设备和元件国家还没有规定标准的图例符号，允许设计人员自行编制，所以读图时，还要弄清设计人员自行编制的符号及其意义. 3)读图时要明白设计人员的思路，按设计人员划分不同的分布工程,仔细读图,每个分部工程，先阅读系统图，二、电气工程图例符号概述:电气工程图集中表现了电气工程设计的意图，是电气设备安装的重要施工依据。

电气工程图有以下特点：1）电气工程图只表示电气线路的原理和接线,不表示电气设备和元件的准确形状和位置。

2）为了使绘图、读图方便和图面清晰,电气工程图采用国家统一制定的图例符号及必要的文字标记，来表示实际的线路和各种电气设备和元件。

为了能读懂电气工程图，施工人员必须熟记各种电气设备和元件的图例符号及文字标记的意义。

目前，有些设备和元件国家还没有规定标准的图例符号，允许设计人员自行编制,所以读图时,还要弄清设计人员自行编制的符号及其意义。

3）读图时要明白设计人员的思路,按设计人员划分不同的分布工程,仔细读图，每个分部工程，先阅读系统图，了解该部分的电气设计总构思，然后结合剖面图、有关安装施工标准图集，理清思路，对施工做好整体规划。

图列符号名称图列符号名称普通砖墙窗普通砖墙钢筋混凝土普通磗柱金属砂、灰土、及粉刷材料窗普通砖不可见孔洞混凝土双扇弹簧门钢筋混凝土柱墙内单扇推拉门不可见孔洞自然土壤坑槽夯实土壤可见孔洞墙内双扇推拉门双扇门标高符号（单位m）轴线与附加轴线污水池木材单扇门玻璃楼梯首层标准层顶层表2-2 常用电气图用图型符号国标序号图形符号名称及说明备注06-19-0306-19-06双绕组变压器三绕组变压器11-15-01 11-15—02 11—15-04 11—15-05 11-15-06 11-15-07 1（1)屏、台、箱、柜一般符号（2)电力或电力-照明配电箱（3）照明配电箱（屏）（4）事故照明配电箱(屏）（5）多种电源配电箱(屏）（6）电源自动切换箱（屏）画于墙外为明装距地一般1。

建筑电气系统图中是各类符号组合第一篇：建筑电气系统图中是各类符号组合在系统图中是各类符号组合一、电线穿线管的表示：PVC管：PC20、焊接钢管：SC20、扣压式镀锌薄壁电线管：KBG20、紧定式镀锌薄壁电线管：JDG20、二、电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下 SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE 沿柱或跨柱：CLE 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：FC SR：沿钢线槽敷设 BE：沿屋架或跨屋架敷设 CLE：沿柱或跨柱敷设 WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内 CLC：暗敷设在柱内 WC：暗敷设在墙内 CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内 FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽 M-钢索 CP-金属软管 PR-塑料线槽 RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内 SCE-吊顶内敷设 F-地板及地坪下 SR-沿钢索 BE-沿屋架，梁 WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入 S-支架 CL-柱上沿钢线槽：SR 沿屋架或跨屋架：BE 沿柱或跨柱：CLE 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：FC HSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下矿用铠装控制电缆；MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5mm 铠装控制电缆；KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37*1.5mm铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR22 2*0.5,3*0.75,4*4,------37*1.5mm 铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA53 5对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV32 5对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*0.75 2*2*1.0 3*2*1.5------30*2*1.5mm铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY32 4芯-6芯-8芯-9芯------6型号含义：R－连接用软电缆（电线），软结构。

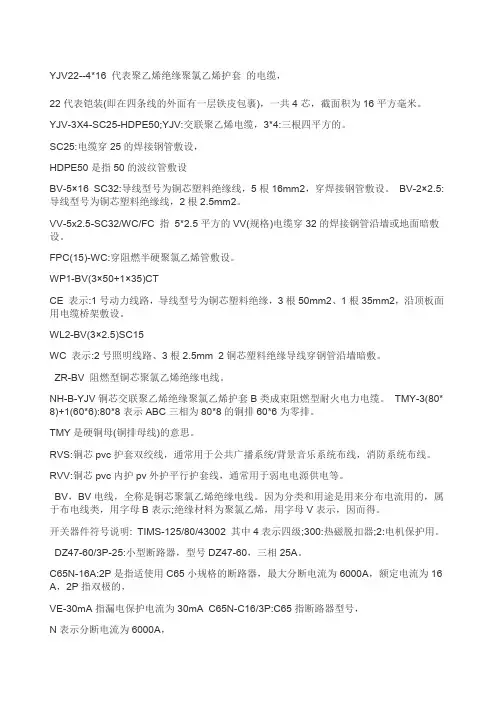

YJV22--4*16 代表聚乙烯绝缘聚氯乙烯护套的电缆，22代表铠装(即在四条线的外面有一层铁皮包裹)，一共4芯，截面积为16平方毫米。

YJV-3X4-SC25-HDPE50;YJV:交联聚乙烯电缆，3*4:三根四平方的。

SC25:电缆穿25的焊接钢管敷设，HDPE50是指50的波纹管敷设BV-5×16 SC32:导线型号为铜芯塑料绝缘线，5根16mm2，穿焊接钢管敷设。

BV-2×2.5:导线型号为铜芯塑料绝缘线，2根2.5mm2。

VV-5x2.5-SC32/WC/FC 指5*2.5平方的VV(规格)电缆穿32的焊接钢管沿墙或地面暗敷设。

FPC(15)-WC:穿阻燃半硬聚氯乙烯管敷设。

WP1-BV(3×50+1×35)CTCE 表示:1号动力线路，导线型号为铜芯塑料绝缘，3根50mm2、1根35mm2，沿顶板面用电缆桥架敷设。

WL2-BV(3×2.5)SC15WC 表示:2号照明线路、3根2.5mm 2铜芯塑料绝缘导线穿钢管沿墙暗敷。

ZR-BV 阻燃型铜芯聚氯乙烯绝缘电线。

NH-B-YJV铜芯交联聚乙烯绝缘聚氯乙烯护套B类成束阻燃型耐火电力电缆。

TMY-3(80* 8)+1(60*6):80*8表示ABC三相为80*8的铜排60*6为零排。

TMY是硬铜母(铜排母线)的意思。

RVS:铜芯pvc护套双绞线，通常用于公共广播系统/背景音乐系统布线，消防系统布线。

RVV:铜芯pvc内护pv外护平行护套线，通常用于弱电电源供电等。

BV，BV电线，全称是铜芯聚氯乙烯绝缘电线。

因为分类和用途是用来分布电流用的，属于布电线类，用字母B表示;绝缘材料为聚氯乙烯，用字母V表示，因而得。

开关器件符号说明: TIMS-125/80/43002 其中4表示四级;300:热磁脱扣器;2:电机保护用。

DZ47-60/3P-25:小型断路器，型号DZ47-60，三相25A。

C65N-16A:2P是指适使用C65小规格的断路器，最大分断电流为6000A，额定电流为16 A，2P指双极的，VE-30mA指漏电保护电流为30mA C65N-C16/3P:C65指断路器型号，N表示分断电流为6000A，C16表示保护照明线路用，容量为16A，3P表示3极JDZ10-6 6000/100 0.2/1 (电压互感器):J 电压互感器Voltage transformer; D 单相Single phase;Z 浇注式Casting type;10设计序号Design Number;6电压等级(kV) Voltage class(kV);6000/100 额定电压比;0.2/1准确等级电度表型号DD28;DD10;DD862。

建筑电气工程图的文字符号建筑电气工程图的文字符号分为基本文字符号和辅助文字符号两种。

一般标注在电气设备、装置、元器件图形符号上或其近旁，以表明电气设备、装置和元器件的名称、功能、状态和特征。

1．基本文字符号
基本文字符号分为单字母符号和双字母符号。

单字母符号用大写的拉丁字母将各种电气设备、装置和元器件划分为23大类，每大类用一个专用字母符号表示，如M表示电动机，C表示电容器类等。

双字母符号是由一个表示种类的单字母符号与另一个表示功能的字母结合而成的。

双字母符号的组合形式以单字母符号在前、功能字母在后的次序标出，如KA表示交流继电器，KM表示接触器等。

2．辅助文字符号
辅助文字符号用以表示电气设备、装置和元器件以及线路的功能、状态和特征，如ON表示开关闭合，RD表示红色信号灯等辅助文字符号也可放在表示种类的单字母符号后边，组合成双字母符号。

3．补充文字符号
如果基本文字符号和辅助文字符号不够使用，还可进行补充。

当区别电路图中相同设备或电器元件时，可使用数字序号进行编号，如IT（或Tl）表示1号变压器，2T（或T2）表示2号变压器等。

建筑电气工程图形符号安装工程常用图形符号一、电气工程图形符号1、电气工程图形符号（P2）2、机械控制图形符号（P13）3、操作件和操作方法（P14）4、非电量控制及其他（导线的连接，交流器方框符号，电动机启动器的方框符号，接近和接触敏感器件，电力、照明和电信布置插座，电力、照明和电信布置开关）（P15）5、图集使用的范例和说明（P19）6、在工程平面图中标注的各种符号与代表名称（P25）7、表达线路敷设方式标注的文字代号（P26）8、表达线路敷设部位标注的文字代号（P27）9、表达照明灯具安装方式标注的文字代号（P27）二、管道工程图形符号1、管道及附件（P28）2、管道的连接（P29）3、阀门图形符号（P30）4、卫生器具及水池图形符号（P31）5、设备及仪表图形符号（P32）三、暖通工程图形符号1、图样线型（P33）2、风管及部件（P33）3、通风空调设备（P34）4、阀门（P35）(一)、电气工程图形符号序号图形符号说明1 开关(机械式)2 多级开关一般符号单线表示3 多级开关一般符号多线表示4 接触器(在非动作位置触点断开)5 接触器(在非动作位置触点闭合)6 负荷开关(负荷隔离开关)7 具有自动释放功能的负荷开关8 熔断器式断路器9 断路器10 隔离开关11 熔断器一般符号12 跌落式熔断器13 熔断器式开关14 熔断器式隔离开关15 熔断器式负荷开关序号图形符号说明16 当操作器件被吸合时延时闭合的动合触点17 当操作器件被释放时延时闭合的动合触点18 当操作器件被释放时延时闭合的动断触点19 当操作器件被吸合时延时闭合的动断触点20 当操作器件被吸合时延时闭合和释放时延时断开的动合触点21 按钮开关(不闭锁)22 旋钮开关、旋转开关(闭锁)23 位置开关,动合触点限制开关,动合触点24 位置开关,动断触点限制开关,动断触点25 热敏开关,动合触点注:θ可用动作温度代替26 热敏自动开关,动断触点注:注意区别此触点和下图所示热继电器的触点27 具有热元件的气体放电管荧光灯起动器28 动合(常开)触点注:本符号也可用作开关一般符号29 动断(常闭)触点30 先断后合的转换触点(一)电气工程图形符号--续表序号图形符号说明31 当操作器件被吸合或释放时,暂时闭合的过渡动合触点32 座(内孔的)或插座的一个极33 插头(凸头的)或插头的一个极34 插头和插座(凸头的和内孔的)35 接通的连接片36 换接片37 双绕组变压器38 三绕组变压器39 自耦变压器40 电抗器扼流图41 电流互感器脉冲变压器42 具有两个铁芯和两个二次绕组的电流互感器43 在一个铁芯上具有两个二次绕组的电流互感器44 具有有载分接开关的三相三绕组变压器，有中性点引出线的星形-三角形连接45 三相三绕组变压器，两个绕组为有中性点引出线的星形，中性点接地，第三绕组为开口三角形连接(一)电气工程图形符号--续表序号图形符号说明46 三相变压器星形-三角形连接47 具有有载分接开关的三相变压器星形-三角形连接48 三相变压器星形-曲折形连接49 操作器件一般符号50////**具有两个绕组的操作器件组合表示法51 热继电器的驱动器件52 气体继电器53 自动重闭合器件54 电阻器一般符号55 可变电阻器可调电阻器56 滑动触点电位器57 预调电位器58 电容器一般符号59 可变电容器可调电容器60 双联同调可变电容器(一)电气工程图形符号--续表序号图形符号说明61 指示仪表(星号必须按规定予以代表)62 电压表63 电流表64 无功电流表65 最大需量指示器(由一台积算仪表操作的)66 无功功率表67 功率因素表68 频率表69 温度计、高温计(θ可由t代替)70 转速表71 积算仪表、电能表(星号必须按规定予以代替)72 安培小时计73 电能表(瓦特小时表)74 无功电能表75 带发送器电能表76 由电能表操纵的遥测仪表(转发器)77 由电能表操纵的带有打印器材的遥测仪表(转发器)78 屏、盘、架一般符号注:可用文字符号或型号表示设备名称79 列架一般符号80 人工交换台、中断台、测量台、业务台等一般符号(一)电气工程图形符号--续表序号图形符号说明81 总配线架82 中间配线架83 走线架、电缆走道84 地面上明装走线槽85 地面下暗装走线槽86 交流母线87 直流母线88 装在支柱上的封闭式母线89 母线伸缩接头90 中性线91 保护线92 保护和中性共用线93 具有保护和中性的三相配线94 滑触线95 地下线路96 架空线路97 管道线路98 多孔(如6孔)管道线路99 具有埋入地下连接点的线路100 水下线路101 沿建筑物明敷设通信线路102 沿建筑物暗敷设通信线路103 电气排流电缆104 挂在钢索上的线路105 用单线表示的多回线路(或电缆管束)106 导线、导线组、电路线路、母线一般符号107 三根导线108 四根导线109 事故照明线110 50V及其以下电力及照明线路(一)电气工程图形符号--续表序号图形符号说明111 控制及信号线路(电力及照明用)112 原电池或蓄电池113 原电池组或蓄电池组114 带抽头的原电池组或蓄电池组115 接地一般符号116 接机壳或接底板117 无噪声接地118 保护接地119 等电位120 电缆终端头121 电力电缆直通接线盒122 电力电缆连接盒电力电缆分线盒123 控制和指示设备124 报警启动装置(点式-手动或自动) 125 线型探测器126 火灾报警装置127 热128 烟129 易爆气体130 手动启动序号图形符号说明131 电铃132 扬声器133 发声器134 电话机135 照明信号136 手动报警器137 感烟火灾探测器138 感温火灾探测器139 气体火灾探测器140 火警电话机141 报警发声器142 有视听信号的控制和显示设备143 在专用电路上的事故照明灯144 自带电源的事故照明灯装置(应急灯) 145 警卫信号探测器146 警卫信号区域报警器147 警卫信号总报警器148 逃生路线,逃生方向149 逃生路线,最终出品150 二氧化碳消防设备辅助符合152 氧化剂消防设备辅助符号153 卤代烷消防设备辅助符号2、机械控制序号国家标准图形符号说明1 机械的连接气动的连接液压的连接2 具有力或者运动指示方向的机械连接3 延时动作注：三角为指向返回方向4 自动复位注：三角为指向返回方向5 定位非自动复位6 脱离定位7 进入定位8 两器件间的机械联锁9 脱扣的锁扣器件10 扣住的锁扣器件11 堵塞器件12 向左边移动被堵塞的已堵住的堵塞器件13 机械联轴器、离合器14 脱开的机械联轴器15 连接的机械联轴器3、操作件和操作方法17 一般情况下手动控制18 受限制的手动控制19 拉拔控制20 旋转控制序号国家标准图形符号说明21 推动操作22 接近效应操作23 接触效应操作24 紧急开关25 手轮操作26 脚踏操作27 杠杆操作28 可拆卸的手柄操作29 钥匙操作30 曲柄操作31 滚轮操作32 凸轮操作33 过电流保护的电磁操作34 电磁执行器操作35 热执行器操作36 电动机操作37 电钟操作4、非电量控制及其他38 液位控制39 计数控制40 流体控制41 气流控制42 温度控制(θ可用t代替)43 压力控制44 滑动控制45 端子导线的连接46 可拆卸的端子47 连接点交流器方框符号48 交换器一般符号转换器一般符号49 直流交流器50 整流器51 桥式全波整流器52 逆变器53 整流器/逆变器电动机启动器的方框符号54 电动机起动器的一般符号55 步进起动器56 调节-起动器57 带自动释放的起动器58 可逆式电动机直接在线接触器式起动器可逆式电动机满压接触器式起动器59 星-三角起动器60 自耦变压器式起动器61 带可控整流器的调节-起动器接近和接触敏感器件62 接近传感器63 接触传感器64 接近开关动合触点65 接触敏感开关动合触点66 磁铁接近时动作的接近开关,动合触点67 铁接近时动作的接近开关,动断触点电力、照明和电信布置插座68 单相插座69 暗装单相插座70 密闭(防水)单相插座71 防爆单相插座72 带保护触点插座带接地插孔的单相插座73 带接地插孔的暗装单相插座74 带接地插孔的密闭(防水)单相插座75 带接地插孔的防爆单相插座76 带接地插孔的三相插座77 带接地插孔的暗装三相插座78 带接地插孔的密闭(防水)三相插座79 带接地插孔的防爆三相插座80 插座箱(板)序号国家标准图形符号说明81 多个插座(示出3个)82 具有单极开关的插座83 具有隔离变压器的插座84 带熔断器的插座电力、照明和电信布置开关85 开关一般符号86 单极开关87 暗装单极开关88 密闭(防水)单极开关89 防爆单极开关90 双极开关91 暗装双极开关92 密闭(防水)双极开关93 防爆双极开关94 三极开关95 暗装三极开关96 密闭(防水)三极开关97 防爆三极开关98 单极拉线开关99 单极限时开关100 具有指示灯的开关101 双极开关(单极三线)102 调光器5、图集使用的范例和说明图形符号图集使用的范例和说明国标名称型号、规格、做法说明变电所室外箱式变电所杆上变电所屏、台、箱、柜的一般符号配电室及进线用开关柜多种电源配电箱(盘)画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米电力配电箱(盘)照明配电箱(盘) 画于墙外为明装,除注明外底边边距地2.0米,明装电能表板底距地1.8米画于墙内为暗装,除注明外底边边距地1.4米,明装电能表板底距地1.8米电源切换箱(盘) 画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米事故照明配电箱(盘) 画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米组合开关箱画于墙外为明装,除注明外底边边距地1.2米 画于墙内为暗装,除注明外底边边距地1.4米电铃操作盘除注明外,底边距地1.2米吹风机操作盘 距地1.2米,容量见设计图纸配电盘编号 圈内的数字为动力或照明的编号交流电动机除注明外,只做出线口,防水弯头距机座0.2米,均附接地螺丝按钮盒 圈或点数表示按钮数,除注明外,均为明装,距地 1.4米,按钮组合排列见设计图 立柱式按钮箱 风扇一般符号 除注明外,只做出线盒及吊钩 暖风机或冷风机 轴流风扇风扇电阻开关 除注明外,距地1.4米 电铃 除注明外,距地0.3米 号志箱交流电钟 除注明外,只做出线口(明线时,用明插座),距顶0.3米明装单相二级插座250伏-10安,距地0.3米,居民住宅及儿童活动场所应注意安全插座,如采用普通插座时,应距地 1.8米(见本表注)明装单相三极插座(带接地)明装单相四级插座(带接地)380伏-15安,25安,距地0.3米暗装单相二级插座250伏-10安,距地0.3米,居民住宅及儿童活动场所应注意安全插座,如采用普通插座时,应距地 1.8米(见表下注)明装单相三极插座(带接地)明装单相四级插座(带接地)380伏-15安,25安,距地0.3米,容量选用见设计图暗装单相二级防脱250伏-10安,距地0.3米,居民住宅及儿童活动场所应注锁紧型插座意安全插座,如采用普通插座时,应距地1.8米国标名称型号、规格、做法说明暗装单相三极防脱锁紧型插座(带接地) 250伏-10安,距地0.3米,居民住宅及儿童活动场所应采用安全插座,如采用普通插座时,应距地1.8米暗装三相四极防脱锁紧型插座(带接地)380伏-20安,距地0.3米安装T型插座50伏-10安,距地0.3米(见表注) 暗装调光开关调光开关,距地1.4米(见表注) 金属地面出线盒防水拉线开关(单相二线)250伏-3安,瓷制拉线开关(单极二线) 250伏-3安拉线双控开关(单极三线)250伏-3安吊线灯附装拉线开关250伏-3安(立轮式),开关绘制方向表示拉线开关的安装方向明装单极开关(单极二线)跷板式开关,250伏-6安(见表注)暗装单极开关(单极二线)跷板式开关,250伏-6安(见表注)明装双控开关(单极三线)跷板式开关,250伏-6安(见表注)暗装双控开关(单极三线)跷板式开关,250伏-6安(见表注)暗装按钮式定时开关250伏-6安(见表注)暗装拉线式定时开关250伏-6安暗装拉线式多控开关250伏-6安暗装按钮式多控开关250伏-6安电铃开关 250伏-6安天棚灯座(裸灯头)容量和安装方式见设计图墙上灯座(裸灯头)各灯具一般符号灯具型号见本图集花灯符号下面的数字，为选用本图集中待选定型灯具的设计编号非定型特制灯具 具体要求详见工程图注，下面数字为区别种类的编号荧光灯列(带状排列荧光灯) 规格、容量、型号、数量按工程设计图要求，施工中一般均应用高效节能型荧光灯灯具及与其配套的高可靠、高功率因素(>0.95)的交流电子镇流器单管荧光灯 双管荧光灯 三管荧光灯 荧光灯花灯组合 防爆型光灯投光灯规格、容量详见设计图注图形符号 图 集 使 用 的 范 例 和 说 明 国 标名 称 型号、规格、做法说明电源引入线 除注明外,架空引入时,高度与一层顶板同一般电杆 除有设计图或说明外,均按本图集 带照明灯具的电杆带照明灯具的电杆及投照方向 拉线的一般符号 带撑杆的电杆 带高桩拉线的电杆交流配电线路铝芯导线时为2根导线型号的选择铜芯导线时为2根详见工程设计说明;除工程设计图中注明外,暗敷时,按图集JD5-605~607选配相应的管径及线槽交流配电线路铝芯导线时为3根 铜芯导线时为3根交流配电线路铝芯导线时为4根 铜芯导线时为4根交流配电线路铝芯导线时为5根 铜芯导线时为5根 交流配电线路 铝芯导线时为6根 铜芯导线时为6根 支路编号电缆穿管(钢管、非金属管)保护 管径规格见具体工程图注 中途穿线盒或分线盒 做法见 伸缩缝穿线盒 做法见电缆人孔除注明外,见电缆手孔管线引向符号 引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上电缆桥架封闭式母线引向符号 线 槽引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上 避雷线 除注明外,见 避雷针双极带熔断器开关 除注明外,均为HK1型单相胶壳闸三极带熔断器开关 除注明外,均为HK1型三相胶壳闸双极带熔断器开关 除注明外,均为HH3或HH4型单相铁壳开关 三极带熔断器开关 除注明外,均为HH3或HH4型三相铁壳开关 双极三相转换开关 除注明外,均为两电流切换开关三相低压断路器 规格、型号详见工程图注跌落式熔断器 除注明外,均为RW3-10型户外跌落式熔断器 除注明外,均为RW4-10型户外跌落式熔断器熔断器式隔离开关 除注明外,均为HR3型熔断器式隔离开关图形符号 图 集 使 用 的 范 例 和 说 明 国 标名 称型号、规格、做法说明熔断器除注明外,均为RC1A瓷插式熔断器指示式电流表、电压表除注明外,为1T1-A型交流电流表除注明外,为1T1-V型交流电压表有功电能表除注明外,均由供电部门备料安装(虚线时为表位) 无功电能表除注明外,均由供电部门备料安装(虚线时为表位) 安培表的换相开关伏特表的换相开关壁龛电话交接箱除注明外,暗装距地0.3米室内电话分线盒除注明外,只做出线口,暗装距地0.3米扬声器除注明外,距顶板0.5米广播分线箱(盘) 除注明外,暗装距地0.3米电话线路末端线路,简化标注时,只注明电话对数RVB(2×0.2) 暗装时穿管1对1(2×0.2)SC15、PC15、TC20、FEC15、(KRG)202对2(2×0.2)3对3(2×0.2)4对4(2×0.2)5对5(2×0.2)广播线路除注明外,同电话线路注法,导线穿管见JD50-608电视线路除注明外,电缆采用SYY-75-5-1型,穿(KRG)15、FEC15、TC15,明、暗敷设有设计定设计照度表示100勒克司安装或敷设高度(米) 自室内该处地面算起安装或敷设高度(米) 自室外该处地面算起消防专用按钮SFAN-1型实验室用暗装塑料插销组板安装高度:除注明者外,距地1.2米;装于依墙实验台处,距台面上0.3米实验室用暗装插销组板安装高度:除注明者外,距地1.2米;装于依墙实验台处,距台面上0.3米实验室插销组板、箱编号圈内数字:A为分盘号;B为设计选定插销组板或箱的排列方案实验室明装接地端子板右下角数字表示安装接地端子的节数,由设计选定.安装高度:除注明外,距地3米实验室暗装接地端子箱接地接线柱板采用633型100安接线柱组合6、在工程平面图中标注的各种符号与代表名称在用电设备或电动机出线口处标写格式在电力或照明设备一般的标注方法在配电线路上的标写格式a-----设备编号;b-----额定功率(千瓦);c-----路线首端熔断片或自动开关释放的电流(安);d-----标高(米); a-----设备编号;b-----设备型号;c-----设备功率(千瓦);d-----导线型号;e-----导线根数;f-----导线截面(毫米2);g-----导线敷设方式及部位末端支路只注编号时为:a-----回路编号;b-----导线型号;c-----导线根数;d-----导线截面;e-----敷设方式及穿管管径;f-----敷设部位;交流电对照明灯具的表达格式m-----交流系统电源第三相;f-----交流系统设备端第一相;U-----交流系统设备端第二相; 例:交流三相带中性线表示如下: 3N~50赫,380伏N-----中性线a-----灯具数;b-----型号或编号;c-----每盏灯的灯泡数或灯管数;d-----灯泡容量(瓦);L-----光源种类;e-----安装高度(米);f-----安装方式注:1.安装高度:壁灯时,指灯具中心与地距离;吊灯时,为灯具底部与地距离。

立柱式按钮箱
风扇一般符号
除注明外,只做出线盒及吊钩
暖风机或冷风机
轴流风扇
风扇电阻开关
除注明外,距地1.4米
电铃
除注明外,距地0.3米
号志箱
交流电钟
除注明外,只做出线口(明线时,用明插座),距顶0.3米
明装单相二级插座
250伏-10安,距地0.3米,居民住宅及儿童活动场所应注意安全插座,如采用普通插座时,应距地1.8米(见本表注)
123
控制和指示设备
124
报警启动装置(点式-手动或自动)
125
线型探测器
126
火灾报警装置
127
热
128
烟
129
易爆气体
130
手动启动
电气工程图形符号
(八)
序号
图形符号
说明
131
电铃
132
扬声器
133
发声器
134
电话机
135
照明信号
136
手动报警器
137
感烟火灾探测器
138
感温火灾探测器
139
气体火灾探测器
非定型特制灯具
具体要求详见工程图注，下面数字为区别种类的编号
荧光灯列(带状排列荧光灯)
规格、容量、型号、数量按工程设计图要求，施工中一般均应用高效节能型荧光灯灯具及与其配套的高可靠、高功率因素(>0.95)的交流电子镇流器
单管荧光灯
双管荧光灯
三管荧光灯
荧光灯花灯组合
防爆型光灯
投光灯
规格、容量详见设计图注
78
带接地插孔的密闭(防水)三相插座
79
带接地插孔的防爆三相插座
80

建筑电气工程图形符号安装工程常用图形符号一、电气工程图形符号1、电气工程图形符号（P2）2、机械控制图形符号（P13）3、操作件和操作方法（P14）4、非电量控制及其他（导线的连接，交流器方框符号，电动机启动器的方框符号，接近和接触敏感器件，电力、照明和电信布置插座，电力、照明和电信布置开关）（P15）5、图集使用的范例和说明（P19）6、在工程平面图中标注的各种符号与代表名称（P25）7、表达线路敷设方式标注的文字代号（P26）8、表达线路敷设部位标注的文字代号（P27）9、表达照明灯具安装方式标注的文字代号（P27）二、管道工程图形符号1、管道及附件（P28）2、管道的连接（P29）3、阀门图形符号（P30）4、卫生器具及水池图形符号（P31）5、设备及仪表图形符号（P32）三、暖通工程图形符号1、图样线型（P33）2、风管及部件（P33）3、通风空调设备（P34）4、阀门（P35）(一)、电气工程图形符号序号图形符号说明1 开关(机械式)2 多级开关一般符号单线表示3 多级开关一般符号多线表示4 接触器(在非动作位置触点断开)5 接触器(在非动作位置触点闭合)6 负荷开关(负荷隔离开关)7 具有自动释放功能的负荷开关8 熔断器式断路器9 断路器10 隔离开关11 熔断器一般符号12 跌落式熔断器13 熔断器式开关14 熔断器式隔离开关15 熔断器式负荷开关序号图形符号说明16 当操作器件被吸合时延时闭合的动合触点17 当操作器件被释放时延时闭合的动合触点18 当操作器件被释放时延时闭合的动断触点19 当操作器件被吸合时延时闭合的动断触点20 当操作器件被吸合时延时闭合和释放时延时断开的动合触点21 按钮开关(不闭锁)22 旋钮开关、旋转开关(闭锁)23 位置开关,动合触点限制开关,动合触点24 位置开关,动断触点限制开关,动断触点25 热敏开关,动合触点注:θ可用动作温度代替26热敏自动开关,动断触点注:注意区别此触点和下图所示热继电器的触点27 具有热元件的气体放电管荧光灯起动器28动合(常开)触点注:本符号也可用作开关一般符号29 动断(常闭)触点30 先断后合的转换触点序号图形符号说明31当操作器件被吸合或释放时,暂时闭合的过渡动合触点32 座(内孔的)或插座的一个极33 插头(凸头的)或插头的一个极34 插头和插座(凸头的和内孔的)35 接通的连接片36 换接片37 双绕组变压器38 三绕组变压器39 自耦变压器40 电抗器扼流图41 电流互感器脉冲变压器42 具有两个铁芯和两个二次绕组的电流互感器43 在一个铁芯上具有两个二次绕组的电流互感器44 具有有载分接开关的三相三绕组变压器，有中性点引出线的星形-三角形连接45 三相三绕组变压器，两个绕组为有中性点引出线的星形，中性点接地，第三绕组为开口三角形连接序号图形符号说明46 三相变压器星形-三角形连接47 具有有载分接开关的三相变压器星形-三角形连接48 三相变压器星形-曲折形连接49 操作器件一般符号50 具有两个绕组的操作器件组合表示法51 热继电器的驱动器件52 气体继电器53 自动重闭合器件54 电阻器一般符号55 可变电阻器可调电阻器56 滑动触点电位器57 预调电位器58 电容器一般符号59 可变电容器可调电容器60 双联同调可变电容器序号图形符号说明61 指示仪表(星号必须按规定予以代表)62 电压表63 电流表64 无功电流表65 最大需量指示器(由一台积算仪表操作的)66 无功功率表67 功率因素表68 频率表69 温度计、高温计(θ可由t代替)70 转速表71 积算仪表、电能表(星号必须按规定予以代替)72 安培小时计73 电能表(瓦特小时表)74 无功电能表75 带发送器电能表76 由电能表操纵的遥测仪表(转发器)77 由电能表操纵的带有打印器材的遥测仪表(转发器)78 屏、盘、架一般符号注:可用文字符号或型号表示设备名称79 列架一般符号80 人工交换台、中断台、测量台、业务台等一般符号序号图形符号说明81 总配线架82 中间配线架83 走线架、电缆走道84 地面上明装走线槽85 地面下暗装走线槽86 交流母线87 直流母线88 装在支柱上的封闭式母线89 母线伸缩接头90 中性线91 保护线92 保护和中性共用线93 具有保护和中性的三相配线94 滑触线95 地下线路96 架空线路97 管道线路98 多孔(如6孔)管道线路99 具有埋入地下连接点的线路100 水下线路101 沿建筑物明敷设通信线路102 沿建筑物暗敷设通信线路103 电气排流电缆104 挂在钢索上的线路105 用单线表示的多回线路(或电缆管束)106 导线、导线组、电路线路、母线一般符号107 三根导线108 四根导线109 事故照明线110 50V及其以下电力及照明线路序号图形符号说明111 控制及信号线路(电力及照明用)112 原电池或蓄电池113 原电池组或蓄电池组114 带抽头的原电池组或蓄电池组115 接地一般符号116 接机壳或接底板117 无噪声接地118 保护接地119 等电位120 电缆终端头121 电力电缆直通接线盒122 电力电缆连接盒电力电缆分线盒123 控制和指示设备124 报警启动装置(点式-手动或自动) 125 线型探测器126 火灾报警装置127 热128 烟129 易爆气体130 手动启动序号图形符号说明131 电铃132 扬声器133 发声器134 电话机135 照明信号136 手动报警器137 感烟火灾探测器138 感温火灾探测器139 气体火灾探测器140 火警电话机141 报警发声器142 有视听信号的控制和显示设备143 在专用电路上的事故照明灯144 自带电源的事故照明灯装置(应急灯) 145 警卫信号探测器146 警卫信号区域报警器147 警卫信号总报警器148 逃生路线,逃生方向149 逃生路线,最终出品150 二氧化碳消防设备辅助符合152 氧化剂消防设备辅助符号153 卤代烷消防设备辅助符号2、机械控制序号国家标准图形符号说明1 机械的连接气动的连接液压的连接2 具有力或者运动指示方向的机械连接3 延时动作注：三角为指向返回方向4 自动复位注：三角为指向返回方向5 定位非自动复位6 脱离定位7 进入定位8 两器件间的机械联锁9 脱扣的锁扣器件10 扣住的锁扣器件11 堵塞器件12 向左边移动被堵塞的已堵住的堵塞器件13 机械联轴器、离合器14 脱开的机械联轴器15 连接的机械联轴器3、操作件和操作方法17 一般情况下手动控制18 受限制的手动控制19 拉拔控制20 旋转控制序号国家标准图形符号说明21 推动操作22 接近效应操作23 接触效应操作24 紧急开关25 手轮操作26 脚踏操作27 杠杆操作28 可拆卸的手柄操作29 钥匙操作30 曲柄操作31 滚轮操作32 凸轮操作33 过电流保护的电磁操作34 电磁执行器操作35 热执行器操作36 电动机操作37 电钟操作4、非电量控制及其他38 液位控制39 计数控制40 流体控制41 气流控制42 温度控制(θ可用t代替)43 压力控制44 滑动控制45 端子导线的连接46 可拆卸的端子47 连接点交流器方框符号48 交换器一般符号转换器一般符号49 直流交流器50 整流器51 桥式全波整流器52 逆变器53 整流器/逆变器电动机启动器的方框符号54 电动机起动器的一般符号55 步进起动器56 调节-起动器57 带自动释放的起动器58 可逆式电动机直接在线接触器式起动器可逆式电动机满压接触器式起动器59 星-三角起动器60 自耦变压器式起动器61 带可控整流器的调节-起动器接近和接触敏感器件62 接近传感器63 接触传感器64 接近开关动合触点65 接触敏感开关动合触点66 磁铁接近时动作的接近开关,动合触点67 铁接近时动作的接近开关,动断触点电力、照明和电信布置插座68 单相插座69 暗装单相插座70 密闭(防水)单相插座71 防爆单相插座72 带保护触点插座带接地插孔的单相插座73 带接地插孔的暗装单相插座74 带接地插孔的密闭(防水)单相插座75 带接地插孔的防爆单相插座76 带接地插孔的三相插座77 带接地插孔的暗装三相插座78 带接地插孔的密闭(防水)三相插座79 带接地插孔的防爆三相插座80 插座箱(板)序号国家标准图形符号说明81 多个插座(示出3个)82 具有单极开关的插座83 具有隔离变压器的插座84 带熔断器的插座电力、照明和电信布置开关85 开关一般符号86 单极开关87 暗装单极开关88 密闭(防水)单极开关89 防爆单极开关90 双极开关91 暗装双极开关92 密闭(防水)双极开关93 防爆双极开关94 三极开关95 暗装三极开关96 密闭(防水)三极开关97 防爆三极开关98 单极拉线开关99 单极限时开关100 具有指示灯的开关101 双极开关(单极三线)102 调光器图形符号图集使用的范例和说明国标名称型号、规格、做法说明变电所室外箱式变电所杆上变电所屏、台、箱、柜的一般符号配电室及进线用开关柜多种电源配电箱(盘)画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米电力配电箱(盘)照明配电箱(盘) 画于墙外为明装,除注明外底边边距地2.0米,明装电能表板底距地1.8米画于墙内为暗装,除注明外底边边距地1.4米,明装电能表板底距地1.8米电源切换箱(盘) 画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米事故照明配电箱(盘) 画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米组合开关箱画于墙外为明装,除注明外底边边距地1.2米 画于墙内为暗装,除注明外底边边距地1.4米电铃操作盘除注明外,底边距地1.2米吹风机操作盘 距地1.2米,容量见设计图纸配电盘编号 圈内的数字为动力或照明的编号交流电动机除注明外,只做出线口,防水弯头距机座0.2米,均附接地螺丝按钮盒 圈或点数表示按钮数,除注明外,均为明装,距地 1.4米,按钮组合排列见设计图 立柱式按钮箱 风扇一般符号 除注明外,只做出线盒及吊钩 暖风机或冷风机 轴流风扇风扇电阻开关 除注明外,距地1.4米 电铃 除注明外,距地0.3米 号志箱交流电钟 除注明外,只做出线口(明线时,用明插座),距顶0.3米明装单相二级插座250伏-10安,距地0.3米,居民住宅及儿童活动场所应注意安全插座,如采用普通插座时,应距地 1.8米(见本表注)明装单相三极插座(带接地)明装单相四级插座(带接地)380伏-15安,25安,距地0.3米暗装单相二级插座250伏-10安,距地0.3米,居民住宅及儿童活动场所应注意安全插座,如采用普通插座时,应距地 1.8米(见表下注)明装单相三极插座(带接地)明装单相四级插座(带接地)380伏-15安,25安,距地0.3米,容量选用见设计图暗装单相二级防脱250伏-10安,距地0.3米,居民住宅及儿童活动场所应注锁紧型插座意安全插座,如采用普通插座时,应距地1.8米国标名称型号、规格、做法说明暗装单相三极防脱锁紧型插座(带接地) 250伏-10安,距地0.3米,居民住宅及儿童活动场所应采用安全插座,如采用普通插座时,应距地1.8米暗装三相四极防脱锁紧型插座(带接地)380伏-20安,距地0.3米安装T型插座50伏-10安,距地0.3米(见表注) 暗装调光开关调光开关,距地1.4米(见表注) 金属地面出线盒防水拉线开关(单相二线)250伏-3安,瓷制拉线开关(单极二线) 250伏-3安拉线双控开关(单极三线)250伏-3安吊线灯附装拉线开关250伏-3安(立轮式),开关绘制方向表示拉线开关的安装方向明装单极开关(单极二线)跷板式开关,250伏-6安(见表注)暗装单极开关(单极二线)跷板式开关,250伏-6安(见表注)明装双控开关(单极三线)跷板式开关,250伏-6安(见表注)暗装双控开关(单极三线)跷板式开关,250伏-6安(见表注)暗装按钮式定时开关250伏-6安(见表注)暗装拉线式定时开关250伏-6安暗装拉线式多控开关250伏-6安暗装按钮式多控开关250伏-6安电铃开关 250伏-6安天棚灯座(裸灯头)容量和安装方式见设计图墙上灯座(裸灯头)各灯具一般符号灯具型号见本图集花灯符号下面的数字，为选用本图集中待选定型灯具的设计编号非定型特制灯具 具体要求详见工程图注，下面数字为区别种类的编号荧光灯列(带状排列荧光灯) 规格、容量、型号、数量按工程设计图要求，施工中一般均应用高效节能型荧光灯灯具及与其配套的高可靠、高功率因素(>0.95)的交流电子镇流器单管荧光灯 双管荧光灯 三管荧光灯 荧光灯花灯组合 防爆型光灯投光灯规格、容量详见设计图注图形符号 图 集 使 用 的 范 例 和 说 明 国 标名 称 型号、规格、做法说明电源引入线 除注明外,架空引入时,高度与一层顶板同一般电杆 除有设计图或说明外,均按本图集 带照明灯具的电杆带照明灯具的电杆及投照方向 拉线的一般符号 带撑杆的电杆 带高桩拉线的电杆交流配电线路铝芯导线时为2根导线型号的选择铜芯导线时为2根详见工程设计说明;除工程设计图中注明外,暗敷时,按图集JD5-605~607选配相应的管径及线槽交流配电线路铝芯导线时为3根 铜芯导线时为3根交流配电线路铝芯导线时为4根 铜芯导线时为4根交流配电线路铝芯导线时为5根 铜芯导线时为5根 交流配电线路 铝芯导线时为6根 铜芯导线时为6根 支路编号电缆穿管(钢管、非金属管)保护 管径规格见具体工程图注 中途穿线盒或分线盒 做法见 伸缩缝穿线盒 做法见电缆人孔除注明外,见电缆手孔管线引向符号 引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上电缆桥架封闭式母线引向符号 线 槽引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上 避雷线 除注明外,见 避雷针双极带熔断器开关 除注明外,均为HK1型单相胶壳闸三极带熔断器开关 除注明外,均为HK1型三相胶壳闸双极带熔断器开关 除注明外,均为HH3或HH4型单相铁壳开关 三极带熔断器开关 除注明外,均为HH3或HH4型三相铁壳开关 双极三相转换开关 除注明外,均为两电流切换开关三相低压断路器 规格、型号详见工程图注跌落式熔断器 除注明外,均为RW3-10型户外跌落式熔断器 除注明外,均为RW4-10型户外跌落式熔断器熔断器式隔离开关 除注明外,均为HR3型熔断器式隔离开关图形符号 图 集 使 用 的 范 例 和 说 明 国 标名 称型号、规格、做法说明熔断器除注明外,均为RC1A瓷插式熔断器指示式电流表、电压表除注明外,为1T1-A型交流电流表除注明外,为1T1-V型交流电压表有功电能表除注明外,均由供电部门备料安装(虚线时为表位) 无功电能表除注明外,均由供电部门备料安装(虚线时为表位) 安培表的换相开关伏特表的换相开关壁龛电话交接箱除注明外,暗装距地0.3米室内电话分线盒除注明外,只做出线口,暗装距地0.3米扬声器除注明外,距顶板0.5米广播分线箱(盘) 除注明外,暗装距地0.3米电话线路末端线路,简化标注时,只注明电话对数RVB(2×0.2) 暗装时穿管1对1(2×0.2)SC15、PC15、TC20、FEC15、(KRG)202对2(2×0.2)3对3(2×0.2)4对4(2×0.2)5对5(2×0.2)广播线路除注明外,同电话线路注法,导线穿管见JD50-608电视线路除注明外,电缆采用SYY-75-5-1型,穿(KRG)15、FEC15、TC15,明、暗敷设有设计定设计照度表示100勒克司安装或敷设高度(米) 自室内该处地面算起安装或敷设高度(米) 自室外该处地面算起消防专用按钮SFAN-1型实验室用暗装塑料插销组板安装高度:除注明者外,距地1.2米;装于依墙实验台处,距台面上0.3米实验室用暗装插销组板安装高度:除注明者外,距地1.2米;装于依墙实验台处,距台面上0.3米实验室插销组板、箱编号圈内数字:A为分盘号;B为设计选定插销组板或箱的排列方案实验室明装接地端子板右下角数字表示安装接地端子的节数,由设计选定.安装高度:除注明外,距地3米实验室暗装接地端子箱接地接线柱板采用633型100安接线柱组合6、在工程平面图中标注的各种符号与代表名称a-----设备编号;b-----额定功率(千瓦);c-----路线首端熔断片或自动开关释放的电流(安);d-----标高(米);a-----设备编号;b-----设备型号;c-----设备功率(千瓦);d-----导线型号;e-----导线根数;f-----导线截面(毫米2);g-----导线敷设方式及部位末端支路只注编号时为:a-----回路编号;b-----导线型号;c-----导线根数;d-----导线截面;e-----敷设方式及穿管管径;f-----敷设部位;交流电对照明灯具的表达格式m-----交流系统电源第三相;f-----交流系统设备端第一相;U-----交流系统设备端第二相;例:交流三相带中性线表示如下:3N~50赫,380伏N-----中性线a-----灯具数;b-----型号或编号;c-----每盏灯的灯泡数或灯管数;d-----灯泡容量(瓦);L-----光源种类;e-----安装高度(米);f-----安装方式注:1.安装高度:壁灯时,指灯具中心与地距离;吊灯时,为灯具底部与地距离。

建筑电气CAD图形符号1. 概述建筑电气CAD图形符号是指在建筑电气CAD绘图软件中使用的一种图形符号，用于表示建筑电气设备、线路和电气符号。

通过合理使用建筑电气CAD图形符号，可以准确地表达建筑电气设计的意图，提高设计效率和准确性。

2. 建筑电气CAD图形符号的分类建筑电气CAD图形符号可以按照功能和用途进行分类。

以下是常见的建筑电气CAD图形符号分类：设备符号用于表示各种类型的建筑电气设备，例如开关、插座、灯具等。

设备符号通常由一个图标和一系列标签组成，标签用于表示设备的属性和功能。

2.2 线路符号线路符号用于表示建筑电气系统中的电源线、导线和电缆。

线路符号通常由一种线型和一系列箭头组成，箭头表示电流的方向和流动。

2.3 电气符号电气符号用于表示电气元件和电气元器件。

电气符号通常由一个图标和一系列标签组成，标签用于表示电气元件的属性和功能。

3. 常见的建筑电气CAD图形符号示例下面列举了几个常见的建筑电气CAD图形符号示例：开关符号通常用于表示建筑中的电灯开关。

开关符号由一个长方形和一个竖线组成，长方形表示开关的外壳，竖线表示开关的操作杆。

开关符号示意图开关符号示意图3.2 插座符号插座符号通常用于表示建筑中的电源插座。

插座符号由一个长方形和两个平行线组成，长方形表示插座的外壳，平行线表示插座的插孔。

插座符号示意图插座符号示意图3.3 灯具符号灯具符号通常用于表示建筑中的电灯灯具。

灯具符号由一个圆形和一个小线段组成，圆形表示灯具的外壳，小线段表示灯具的光源。

灯具符号示意图灯具符号示意图4. 如何使用建筑电气CAD图形符号使用建筑电气CAD图形符号可以遵循以下步骤：1.打开建筑电气CAD绘图软件。

2.创建或打开一个电气绘图文件。

3.在绘图文件中选择适当的图层和比例。

4.使用CAD绘图工具绘制建筑电气CAD图形符号，可以直接导入或选择符号模板。

5.根据建筑电气设计要求，添加符号的标签和属性。

6.调整符号的尺寸和位置，确保符号与绘图文件中其他元素的一致性。

建筑电气符号与代号大全建筑电气符号与代号大全如下：
1. 电源符号：
- 电源插座：代号为⏚
- 开关：代号为⏚
- 断路器：代号为⏚
- 电池：代号为⏚
2. 照明符号：
- 灯泡：代号为⏚
- 射灯：代号为⏚
- 节能灯：代号为⏚
- 日光灯：代号为⏚
3. 插座符号：
- 墙壁插座：代号为⏚
- 地面插座：代号为⏚
- 台面插座：代号为⏚
4. 开关符号：
- 单控开关：代号为⏚
- 双控开关：代号为⏚
- 三控开关：代号为⏚
5. 通信符号：
- 电话插座：代号为⏚
- 数据插座：代号为⏚
- 电视插座：代号为⏚
6. 配电符号：
- 配电箱：代号为⏚
- 电表：代号为⏚
- 电流互感器：代号为⏚
7. 安全符号：
- 灭火器：代号为⏚
- 紧急停电按钮：代号为⏚
- 紧急出口标识：代号为⏚
8. 网络符号：
- 网络插座：代号为⏚
- 网络交换机：代号为⏚
- 网络路由器：代号为⏚
9. 控制符号：
- 控制按钮：代号为⏚
- 控制开关：代号为⏚
- 控制面板：代号为⏚
以上是建筑电气符号与代号的一些常见示例，实际使用中可能会有更多的符号和代号。

在进行建筑电气设计时，应根据具体情况选择合适的符号和代号，并参考相应的标准规范。
