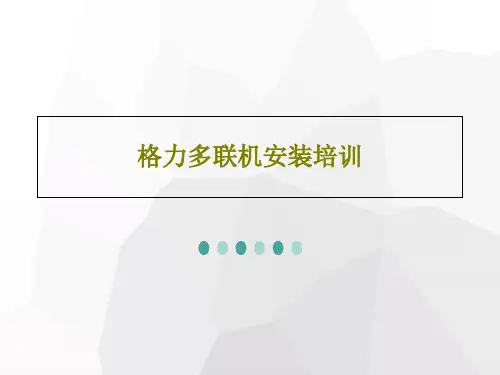

格力多联机安装培训
6、法律的基础有两个，而且只有两个……公平和实用。——伯克 7、有两种和平的暴力，那就是法律和礼节。——歌德
8、法律就是秩序，有好的法律才有好的秩序。——亚里士多德 9、上帝把法律和公平凑合在一起，可是人类却把它拆开。——查·科尔顿 10、一切法律都是无用的，因为好人用不着它们，而坏人又不会因为它们而变得规矩起来。——德谟耶克斯
16、业余生活要有意义，不要越轨。——华盛顿 17、一个人即使已登上顶峰，也仍要自强不息。——罗素·贝克 18、最大的挑战和突破在于用人，而用人最大的突破在于信任人。——马云 19、自己活着，就是为了使别人过得更美好。——雷锋 20、要掌握书，莫被书掌握；要为生而读，莫为
多联机空调系统调试培训

多联机空调系统调试培训


调试前确认事项
➢ 检查室外机是否有03、05、31、35等故障代码 出现
➢ 通过室外机点检查看室内机的连接情况是否正 常？室内机的连接容量、连接数量。如果有多 台室内机共用一个有线遥控器时，确认有线遥 控器的连接是否正常？
➢ 确认室外机截止阀都全部打开。 ➢ 所有检查完毕后将室外机拨码开关DSW4中“压
③设定机组的选择
01：功能选择 02：输入输出设定
按温度调节键，选择 要设定的室内机地址， 〔点检〕键确认
有线遥控器功能
④设定项目的选择
按时间设定键，选择 设定的项目
⑤设定内容的变更
每按一下〔点检〕键， 设定内容变化一次
按〔复位〕键设定完成
说明：1、设定过程中要中止设定，按复位键返回通常模式 2、在④和⑤状态下，要设定其他室内机时，直接按温度调节键 选择要设定的室内机
参数记录方法：
1、通过室外机的点检
通过室外机点检的方法
请看演示录像
调试程序
通过室内机有线遥控器的点检
1. 按下“点检” 超过3秒钟，显示室内机系 统号地址号以及上一次故障代码
2. 按下“点检”，进入检测模式一 3. 在，检测模式一的状态下，按下“点检”
超过3秒钟再次显示室内机系统号地址号 4. 按下“点检”进入检测模式二 5. 按下“点检”，退出检测模式
中央控制器的登录
•室内机台数在16台以下 •室内机台数在16台以上
一、室内机台数在16台以下 根据室内机的地址自动进行机组登录 注意：室内机的地址不能重复设定
TG-Ti＜-5时为正常
传感器不良 电子膨胀阀全关锁死 气流短路
传感器不良 电子膨胀阀全关锁死或微开 气流短路
制热试运转
1. 室外环境干球温度是否小于15℃ 。 2. 确保电源电压在正常范围内且相序正确。 3. 通过室外或室内进行制热试运转，通过室外机进行试运行时，设定室
VRF多联机调试流程培训

VRF多联机调试流程培训

何谓冰堵？ Ans： R410A常用润滑油有POE与PVE，两种润滑油均具有非常强的吸湿性，节流 机构节流后会有闪蒸气体产生，此时温度瞬间降低，润滑油中的水分形成细微冰粒， 堵在节流机构上，产生“冰堵”现象。 润滑油水解是如何产生的？危害是什么？ Ans： R410A冷媒常使用POE与PVE两种润滑油，POE有水份的话容易和油酯结合 水解，油水解生成羧酸，酸性物质会导致系统内部部件的腐蚀、劣化，压缩机的腐蚀 磨耗，电机、配线部的绝缘不良，生成油污堵塞毛细管等，造成压缩机、膨胀阀等动 作不良。PVE有醚键，不会产生，海信多联机压缩机用PVE润滑油。
相应记录。
所需工具准备到位。 气密性试验 为什么需要气密性试验？
Ans：查找漏点，确保系统严密无泄漏，避免系统因冷媒泄漏而出现故障。 压力分段
实施要领与步骤： 系统管路分段 要领：分级加压，分段检验，整体保压。 建议不要从一侧加压 ，否则容易 引起内机节流阀体损坏。
步骤：① 将氮气瓶、高低压截止阀针阀等连接到一起。
常温下R410A很难达到4.15MPa，达不到保压要求； 即使采用不达标的压力值保压，也极易出现气液共存的饱和状态，而此时温度对 压力的影响明显，例如：30℃对应饱和压力为18.92bar，而34℃对应饱和压力为 20.94 bar。 因此可推断气态冷媒保压不合理。
第二篇 之 系统抽真空干燥
系统抽真空干燥
内外机拨码介绍与简要说明
内机拨码位置介绍——请大家找找看
Address 地址 Sys Add（system address） 系统地址 Group 组，团体 Capacity 容量，能力 SW7
内外机拨码介绍与简要说明
外机拨码位置介绍——请大家找找看
第二篇 基本调试流程及说明
VRV多联机施工技术培训PPT课件

VRV多联机施工技术培训PPT课件

气密性试验操作顺序 1).室内机配管连接好以后，将高压侧配管端口封焊好。 2).将低压侧配管与表接头焊接好。 3).从表接头处缓慢充入氮气，进行气密性试验。
多联机施工技术
4).气密性试验合格后，将低压球阀与低 压侧配管焊接好, 将高压阀与高压侧配管 连接好。
注：绝对不能先将低压侧配管与球阀连 接好后,再从球阀处充入氮气（即不能直 接对球阀打压），否则将损坏球阀，使 氮气从球处漏入室外机系统。
氮气通入时间，确保在焊接位置的空气被完全排出。 ⑦焊接完毕持续通入氮气直至管道完全冷却为止。 ⑧焊接工作宜向下或水平侧向进行，尽可能避免倒焊。
多联机施工技术
4、吹污工序
1.将压力调节阀装在氮气瓶上，所用气体必须是氮气(假如使用聚四乙烯 或二氧化碳会有冷凝的危险，用氧气会有爆炸的危险)。
2.将压力调节阀出口端与室外机液管侧的通入口用充气管连接起来。3. 用盲塞将室内机A之外的所有液侧铜管接口(包括B机处)堵塞好。
后无压降。第二阶段15.0 kgf/cm2加压三分钟以上，可发现较 大的漏口。第三阶段R22：28.0 kgf/cm2(R410A：40.0 kgf/cm2)加压24小时以上，可发现微小漏口。 注：对于采用R410A冷媒的系统，第三阶段保压压力值为40 kgf/cm2。
用ф8MM内膨胀螺栓固定；
要求：冷凝水管至少应满足室内机的冷
凝水流量；应绝热包扎避免表面结露；所有连
接处应牢靠（对PVC管更应注意）。
多联机施工技术
一、冷媒配管的支撑
1.横管的固定
空调在运行过程中，会使冷媒配管产生变形（如 伸缩和下垂等）：为防止配管损坏，应采用吊
架或托架的形式加以支撑（标准如下）
多联机施工技术
3、施工中：套管工程→安装室内机→冷 媒配管工程→排水管工程→风管工程→ 绝热工程→电气工程→连接线、动力线 →设定各设定开关→室外机地基工程→ 安装室外机→气密实验→真空干燥→追 加充填冷媒→安装装饰板→试运转及调 试→交付使用说明书
多联机空调施工培训

多联机空调施工培训


1.0 1.0
Y或Y2型
φ28.6
1.0
Φ19.1铜管使用盘管时，壁厚为1.2mm
冷媒配管安装
冷媒配管三原则： 清洁 气密 干燥
封口
①即使是短时间摆放,也要对配管的端 口进行封口保护。
②配管需穿墙部位,请务必对配管端口 进行封口保护。
胶带绑扎
弯管作业
★应慢慢地进行弯折,以使配管内侧不产生皱折和变形。 ★弯曲角度不得超过90°。
2.室内机安装
室内机安装
1.设备搬运、码放
① 设备运输时，要捆绑运输，不能超 载，加高运输，保证运输设备不会 被挤压损坏。
② 搬入施工现场时必须轻拿轻放，保 证设备和辅材不受损坏。
③ 所有设备要按包装箱上的箭头指示 码放，保证设备不会被挤压损坏。
按箭头指示码放
室内机安装
2.室内机定位 AIR
(1) 通风良好,无气流短路 (2) 足够的安装维修空间 (3) 尽量避开热源部 出风格栅* (4) 室内机安装牢固
认压力表指针下降 ★关闭真空泵的次序相反。 ★进行真空破坏时请务必使用氮气。
13.追加充填制冷剂
充填制冷剂
例：家用VRV冷媒充填公式 (追加液态制冷剂) R(公斤)= (Φ12.7的液管总长度)×0.12+(Φ9.5的液管总长度)×0.054 （7-9HP,0.059)+(Φ6.4的液管总长度)×0.022
2.薄型HRV 型号：VAML100-300G 空开：16A 电源线：3×2.5mm2
增压箱型号：VFD2000-4000AV2 空开：16A
电源线： 3×2.5mm2
全热交换器(HRV)控制
VRV 住宅用系统(三管式)安装 (NEW LIFE 系列)
多联机培训计划

多联机培训计划

多联机培训计划一、前言随着信息技术的不断发展，多联机（MULAN）系统已经成为了企业信息化管理的重要工具。

多联机系统能够实现企业不同部门数据的实时共享和协作，提高工作效率，降低成本。

为了使企业员工能够更好地掌握多联机系统的使用，提高工作效率，本次培训计划将专门针对多联机系统进行培训。

二、培训内容1. 多联机系统的基本概念和架构2. 多联机系统的安装和配置3. 多联机系统的用户管理和权限设置4. 多联机系统的数据管理和共享5. 多联机系统的协作工具和功能6. 多联机系统的故障处理和维护7. 多联机系统的安全策略和措施8. 多联机系统的应用实践和案例分享三、培训目标1. 了解多联机系统的基本概念和架构，掌握多联机系统的安装和配置方法。

2. 能够独立进行多联机系统的用户管理和权限设置。

3. 能够熟练使用多联机系统的数据管理和共享功能。

4. 能够灵活运用多联机系统的协作工具和功能，提高工作效率。

5. 能够快速解决多联机系统的故障和进行系统的维护。

6. 能够制定多联机系统的安全策略和实施相应的安全措施。

7. 能够应用多联机系统解决实际工作中的问题，并分享成功的案例经验。

四、培训形式本次培训将采取线上线下相结合的形式进行，具体分为以下几个环节：1. 线上课程：通过网络直播的形式进行讲解和演示，方便员工在办公室或家中进行学习。

2. 线下实践：在公司内部设置实验室，让员工有机会亲自操作多联机系统，加深理解。

3. 案例分享：邀请企业内部或外部专家分享多联机系统的应用案例，让员工从实际操作中获得经验和启发。

4. 论坛交流：定期组织员工进行多联机系统的经验交流和问题讨论，促进学习氛围和团队合作。

五、培训时间安排本次培训计划将分为多个阶段进行，每个阶段的时间安排如下：1. 第一阶段：多联机系统概念和基础知识- 线上课程：2天- 线下实践：1天- 案例分享：半天- 论坛交流：半天2. 第二阶段：多联机系统的安装和配置- 线上课程：2天- 线下实践：1天- 案例分享：半天- 论坛交流：半天3. 第三阶段：多联机系统的应用和实战技巧- 线上课程：2天- 线下实践：1天- 案例分享：半天- 论坛交流：半天4. 第四阶段：多联机系统的故障处理和安全管理- 线上课程：2天- 线下实践：1天- 案例分享：半天- 论坛交流：半天5. 第五阶段：多联机系统的实践应用和总结- 线上课程：1天- 线下实践：1天- 案例分享：半天- 论坛交流：半天六、培训评估为了确保培训效果，我们将进行全方位的培训评估，包括以下几个方面：1. 课程效果评估：通过问卷调查方式，考察员工对于每个阶段课程的掌握情况和满意度。

多联机培训课件

多联机培训课件


• 4室外机选择：
• （1）对于使用功能相同的同一区域，不允许超配，比如会议室、食 堂等为一个独立的空调系统，一般按100%配比。 • （2）如果室内外机配比在合理范围内，要考虑室内机同时开启时， 实际制冷量（Q内/超配系数）大于房间设计冷负荷。 • （3）室内外机容量配比系数不允许超过厂家的规定值，一般系统不 允许超配130%，负责将导致系统无法正常运行。 • （4）室内外机容量配比系数可参考下述选择：
• 3系统划分：
• （1）空调系统的划分要合理，系统的经常 性同时使用率或满负荷率宜控制在50%-80%。 • （2）功能不同的区域宜组合在一个空调系 统中，例如办公室和会议室。 • （3）经常使用的房间和不经常使用的房间 宜组合在一个空调系统中。 • （4）室内机集中的区域宜设为一个系统， 使配管长度尽可能短，减少冷量衰减。
多联机设计
变制冷剂流量多联分体式空调 （VRV空调）设计
一，多联机概述
• 1定义：一台室外机配置多台室内机，通过改变制冷剂流量能适应各 房间负荷变化的直接膨胀式空气调节系统。 • 2，由于其系统小且灵活，适合于房间数量多、区域划分细致的建筑： • （1）空调房间或区域数量多、同时使用率较低的建筑。 • （2）学校、办公楼、饭店等有舒适性要求的中小建筑。 • （3）有就近安置室外机和新风处理机位置的上述大型建筑。 • （4）高档住宅。 • 3系统特点：多联机主要优点是部分负荷时能效比高、运行成本低。 • （1）设计简单，深受设计院欢迎。 • （2）安装管路简单，布置灵活，施工方便。
三，多联机系统设计
1，制冷设计流程： • （1）设计条件和冷负荷计算。 • （2）室内机制冷容量选择。 • （3）系统组成和室外机制冷容量选择。 • （4）室外机实际制冷容量计算。 • （5）室内机最终实际制冷容量计算。 • 2，制热能力校核： • （1）设计条件和热负荷计算。 • （2）室外机实际制热容量计算。 • （3）室内机最终实际制热容量计算。 • （4）校核是否需要加辅助电加热，电加热量计算。
海尔m m 系列 原奥蕴多联机 售后培训资料

海尔m m 系列 原奥蕴多联机 售后培训资料


单压机"/#'
单压机"/#'
四通阀
$$4常州兰柯个 $$4常州兰柯个 $$4常州兰柯个 $$4常州兰柯个
47J47 制冷
无
系统 均油截止阀
有
47、47、47 有
均油系统
过冷却器
圈
47J47各个
第 13 页 共 65 页
概念明确：
z 物理主机：通过拨码设定，机号为 0 的室外机。负责与室内机的通讯，同时也是整个室外机机组通讯的
发起者，是通讯主机。
z 功能主机：最优先运转的室外机，优先级为 0。
气平衡，防止回液
SV9 模块间均油时排油的外机开启 SV9 以便均油。 AC220V
备注
20℃
2A 6A 2A 2A 2A
SV13i 12~16HP 外机定频压机与变频压机之间均油。
AC220V
2A
四通阀
4WV 制冷、制热切换 Toil 检测压缩机底部冷冻油的温度，
AC220V 制热时通电，制冷 或除霜时断电
第 3 页 共 65 页
室内机：

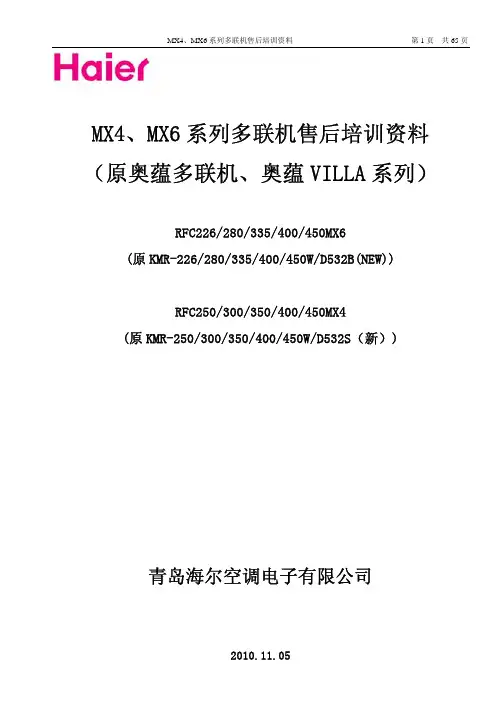

MX4、MX6 系列多联机售后培训资料
第 4 页 共 65 页
1.2、原奥蕴多联、奥蕴 VILLA 与 MX4、MX6 系列机型对照表
匹数
原奥蕴多联型号
对应三菱新型号
原奥蕴7*--"型号
对应三菱新型号
)1 ,.38%#（/&8）
3'$.9
第 11 页 共 65 页
①：变频压缩机； ②：定频压缩机； ③：油分离器； ④：SV3i； ⑤：LEVa1（左）、LEVa2（右）； ⑥：SV1； ⑦：SV3； ⑧：SV6； ⑨：SV13i； ⑩：低压压力传感器； ⑾：四通阀； ⑿：气液分离器； ⒀：高压储液罐； ⒁：高压压力传感器； ⒂：高压压力开关。
中央空调技术培训系列-多联机工程设计

中央空调技术培训系列-多联机工程设计


三、冷媒配管设计配Fra bibliotek设计配管设计
气侧或液测全部 配管长度之和
配管设计（D3/V3系列）
室外机配管尺寸
配管设计（D3/V3系列）
室外机 主配管
分歧管
1
2
2
2
2
2
3
3
3
支配管
A1 A2 A3
主配管尺寸选定
A (HP) 配管尺寸 (气/液) 适用分歧管
0＜A≤12 Φ 28.6/Φ 12.7 MDV-BY101
• 3） 主配管8 下游内机有7#、8#、9#内机，其马力数之和 为5+3+4=12P≤12P，管8 尺寸为F28.6/ F12.7， 分歧管 i 选用MDV-BY101(A)。
• 4） 主配管7 的下游内机有6#～9#内机，其马力数之和为 3+5+3+4=15P≤16P，管7 尺寸为F38.0/F15.9，分歧管 h 选用MDV-BY102(A)
等原因)；故必须在初步选定室内外机组的条件下进行能力校验。
室内外机的容量配比系数
是指一个系统内所有室内机额定制冷容量之和与
室外机额定制冷容量的比值。配比系数过小，系统运 行能效比过小，运行不经济。配比系数过大，而室外 机能力有限。
同时使用率较低的场所,容量配比系数以 110%～120%比较合适;同时使用率较高的场所,最 好选择容量配比系数接近100%的室外机。
修能1.1 正系量 数n补 偿 4 1.0 值0.9
80 90 100 110 120
图2-8室内机风量变风 化量 率修变 正系化 数率( %)
室内机能力校验
◆
对于同一型号的系统室内机，尽管在技术资料中标定了其制冷(暖)
东芝多联机SMMSi经销商培训专题培训课件

东芝多联机SMMSi经销商培训专题培训课件

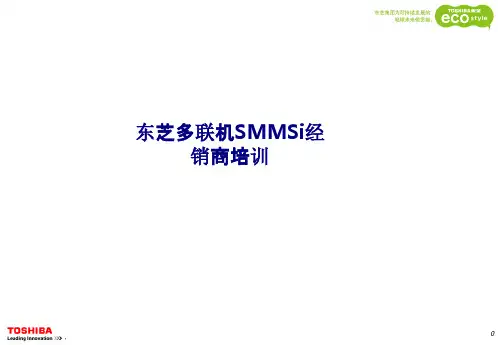

东芝多联机SMMSi经 销商培训
0
企业篇
Copyright © 2010 TOSHIBA CARRIER CORPORATION. All rights reserved.
1
Prepared by Team Rainbow
东芝在日本东京的 总部大楼东芝，是 日本最大的半导体 制造商，亦是第二 大综合电机制造商 。
16
Prepared by Team Rainbow
综合能效系数IPLV
6
东芝
5.5
D公司
5
H公司
4.5
4
3.5
3
IPLV=3.4 节能产品基准
8HP 10HP 12HP 14HP 16HP
国家标准：GB-21454-2008（2008年9月1日实施） 多联式空调（热泵）机组能效限定值及能源效率等级
2.在室内负荷需求小工况下，同一系统运行全部或部分室内机
－室内负荷受到环境温度的影响，空调也并不总是运行在标准情况下 －通常在制冷时室外温度如果低于35度，制热时室外温度高于7度时，
空调与外气进行热交换就相对比较容易，室内负荷需求会变小。 －另外一种情况，当空调运行一段时间后，室内空调效果越来越明显，
21
SMMS - i, 实际数据更具说服力
14马力系统，不同负荷条件下的COP
(EER)
SMMS-i, 部分负荷优势明显
SMMS-i,全变频系统可以稳
定运行在极低负荷需求下
满负荷COP接近
Prelimina
Copyright © 2010 TOSHIBA CARRIER CORPORATION. All rights reserved.
负荷需求逐渐变小，此时室外机也无需满负荷输出。
变频多联机工程设计培训教材

变频多联机工程设计培训教材


DN＝25mm DN＝50mm DN＝100mm DN＝150mm
Q＝1513～12462kW DN＝125mm
沿水流方向，冷凝水排水干管不小于1/100的坡度,支管不小于3/1000的坡度； 且不允许有积水部位； 冷凝水管表面必须做保温处理，保温层厚度按国家相关规范执行；
一般情况下，每1kW冷负荷每1h约产生0.4kg左右冷凝水 ；
冷凝水排水不方便
设计时定选择合适的风 速及选择优质材料
缺乏高档感受的外观
靠近外墙安装，将冷凝 水直接排到室外或安装 外置的冷凝水泵

内机机型选择时的留意点：
建筑类型 旅馆：客房 酒吧、咖啡厅 西餐厅 中餐厅、宴会厅 商店、小卖部 小会议室 大会议室 理发、美容室 办公室 医院：高级病房 商场、百货大楼 公寓、住宅
RFC479KX

配置室内外机系统时需注意的要点：
5m
室外机到最远室 内机距离100m
50 m
40 m
室外机到第一 分歧管距离70m
15 m
同一系统所有冷 媒管总长为510m

空调负荷计算及机型选择的注意事项：
序 分类 号
1 系 负 统 荷 计 2 算 与 机 型 选 择
检查项目
负荷计算是否在制冷和制 热两种条件下都考虑到了 空调机的机型选定是否依 据了各种修正后的能力

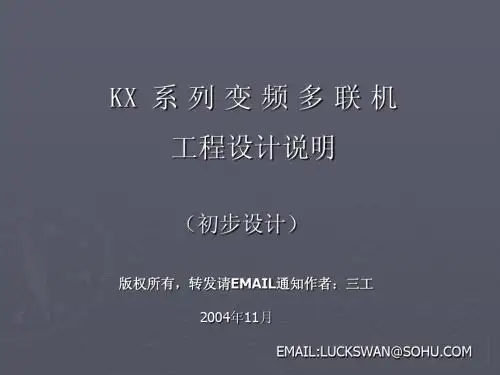

KX 系 列 变 频 多 联 机
