温度模拟信号（4-20MA）PLC控制的冷却塔风机变频控制系统 2009年10月22日 星期四 06:30 P.M. PLC控制的冷却塔风机变频控制系统，主要用到了PLC、触摸屏和变频器。冷却塔风机变频控制系统配备有一台变频器，对一台风机进行变频控制，其余两台风机工频运行；根据出水温度的变化来控制工频运行风机的起动和停止，实现对水温的初步调节，并对一台风机进行变频控制，对水温进行微调，从而使冷却塔内的水温控制在一个稳定的状态。 设计方案：通过安装在出水总管上的温度传感器，把出水温度信号变成4-20mA 的标准信号送入PLC的模拟输入模块，并最终转换为相应的数值（BCD码），通过编好的PLC程序，得出的此数值和在触摸屏设定的温度值进行比较，得到一比较参数，送给变频器，由变频器控制一台电机的转速，并根据出水温度的高低，由PLC控制工频启动的风机的数量，使冷却塔的回水温度控制在设定的温度上。冷却塔风机变频控制系统原理图： 上图为冷却塔风机变频控制系统，其中变频器的作用是为电机提供可变频率的电源，实现电机的无机调速；温度传感器的作用是检测出水管的水温；人机界面主要是通过和PLC通讯，实时显示水温、电机频率，并可设定相关的给定值。如图所示，共有三台风机，其中M3是变频控制的，M1和M2是工频控制的。当系统供电开始时，三台风机处于待机状态，根据出水温度的变化，自动运行系统。当出水温度达到设定的开机温度时，变频风机M3开始变频运转；如温度继续上升，水温超出工频启动的设定值，且M3变频风机上升到全频运行，开启M1风机工频运转；如温度继续上升，开启M2风机工频运转。如M3运转频率达到50.0HZ，M2、M3也工频运转，且温度达到报警上限值，则系统会产生一个报警。当温度下降到工频启动的设定值时，M2风机停止运转；如温度继续下降，M1风机停止运转；当温度下降到一定的下限值和M3的运转频率低于一定的值时，M3风机停止运转。系统控制要求： 1 三台风机的基本工作方式 方式一：3#风机变频运行 方式二：3#风机变频运行 1#风机工频运行
冷却塔日常维护与保 养
冷却塔系统日常维护与保养 一.冷却塔的工作原理 该设备是一种机力通风型冷却塔,其工作原理是把所需冷却处理的水压到冷却塔塔上部,再通过配水系统均匀地喷洒于填料上,热水从填料上部落下,同时不饱和空气从塔下部上升,在填料间隙的流动中,热水与不饱和各空气进行冷热交换,空气把热量向上传递,变成热空气,再由风机抽出塔外,从而达到水温降低的效果。 二.冷却塔运行规程 2.1冷却塔运行前准备 2.1.1清扫现场,保证塔内、塔上无零星杂物。 2.1.2复验各部件安装位臵是否符合安装要求,各紧固件有否松动。 2.1.3检查电动机绝缘电阻,以免电机运转时烧坏。 2.1.4冷却塔运行前必须清理管道内杂质,以免堵塞布水器上出水孔，造成配水不均匀。 2.1.5检查风机叶片处的叶尖与风筒壁间隙,保证叶尖与风筒壁间隙在252 mm之间,达不到上述要求应于调整。 2.2循环水系统试运行 2.2.1逐步打开进水总管闸,通过阀门将水量调至额定值。 2.2.2冷却塔采用旋转布水器,应观察布水器旋转情况,布水器应运转平稳,布水均匀,如有异常情况,按常见故障及排除的规定排除。 2.2.3冷却塔出水应保证畅通。 2.2.4检查冷却塔塔体有否渗漏,如有渗漏应及时密封。
2.3风机系统试运行 2.3.1清扫现场 2.3.2复验各部件安装位臵是否符合安装要求,各紧固件连接件有否松动。 2.3.3检查叶片安装角是否正确、一致,各叶片水平位臵误差是否在允许范围内。 2.3.4检查叶轮、叶片安装紧固螺栓是否牢固,轴端止动保险是否安全可靠。 2.3.5检查电机绝缘电阻是否达到标准。 2.3.6手工转动风机叶轮,整机运转应轻重均匀。 2.3.7点动电机,检查叶片旋转方向是否正确,本公司叶片旋转方向为顺时针方向。 2.3.8连续运转1小时,测定,记录电机电流值、电压值、振动值,检查减速机是否有不正常响声等其它异常现象。 2.3.9观察塔体震动状况 2.3.10如上述2.8条不在设计范围内,则关闭风机,调整叶片安装角直到符合要求。 2.3.11连续运行4小时停机后: 2.3.11.1复验各部件的位臵有否走动。 2.3.11.2检查各连接件,紧固件有否松动。 2.3.11.3检查各密封部件是否漏油。 2.3.11.4检查电机、减速机温度是否符合要求。 2.4水、汽联合运行步骤

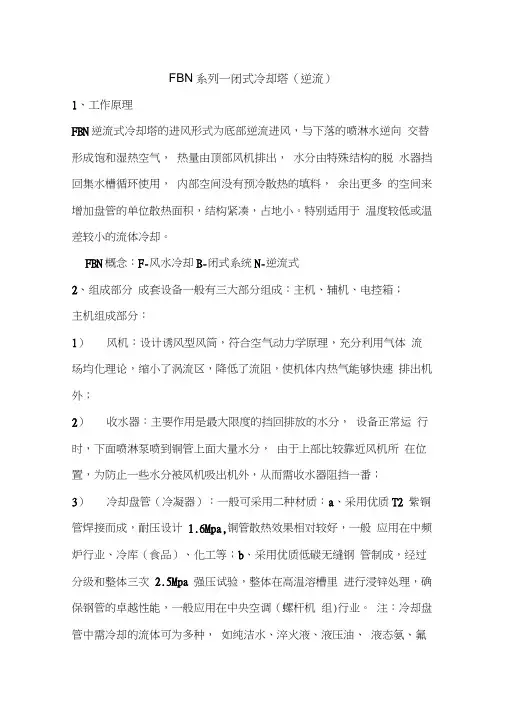

冷却塔的基本工作原理及操作方法 2018-01-17 冷却塔是利用水和空气的接触，通过蒸发作用来散去工业上或制 冷空调中产生的废热的一种设备。工业生产或制冷工艺过程中产生的废热，一般要用冷却水来导走。从江、河、湖、海等天然水体中吸取一定量的水作为冷却水，冷却工艺设备吸取废热使水温升高，再排入江、河、湖、海，这种冷却方式称为直流冷却。当不具备直流冷却条件时，则需要用冷却塔来冷却。冷却塔的作用是将挟带废热的冷却水在塔内与空气进行热交换，使废热传输给空气并散人大气。 一、冷却塔工作基本原理 干燥（低焓值）的空气经过风机的抽动后，自进风网处进入冷却 塔内；饱和蒸汽分压力大的高温水分子向压力低的空气流动，湿热(高焓值)的水自播水系统洒入塔内。当水滴和空气接触时，一方面由于空气与不的直接传热，另一方面由于水蒸汽表面和空气之间存在压力差，在压力的作用下产生蒸发现象，带到目前为走蒸发潜热，将水中的热量带走即蒸发传热，从而达到降温之目的。 二、冷却塔的工作过程 以圆形逆流式冷却塔的工作过程为例： 热水自主机房通过水泵以一定的压力经过管道、横喉、曲喉、中 心喉将循环水压至冷却塔的播水系统内，通过播水管上的小孔将水均匀地播洒在填料上面；干燥的低晗值的空气在风机的作用下由底部入
风网进入塔内，热水流经填料表面时形成水膜和空气进行热交换，高湿度高晗值的热风从顶部抽出，冷却水滴入底盆内，经出水管流入主机。 一般情况下，进入塔内的空气、是干燥低湿球温度的空气，水和 空气之间明显存在着水分子的浓度差和动能压力差，当风机运行时，在塔内静压的作用下，水分子不断地向空气中蒸发，成为水蒸气分子，剩余的水分子的平均动能便会降低，从而使循环水的温度下降。 从以上分析可以看出，蒸发降温与空气的温度（通常说的干球温度）低于或高于水温无关，只要水分子能不断地向空气中蒸发，水温就会降低。但是，水向空气中的蒸发不会无休止地进行下去。 当与水接触的空气不饱和时，水分子不断地向空气中蒸发，但当、水气接触面上的空气达到饱和时，水分子就蒸发不出去，而是处于一种动平衡状态。蒸发出去的水分子数量等于从空气中返回到水中的水分子的数量，水温保持不变。由此可以看出，与水接触的空气越干燥，蒸发就越容易进行，水温就容易降低。 三、冷却塔组成 （1）淋水填料 将需要冷却的水（热水）多次溅洒成水滴或形成水膜，以增加水 和空气的接触面积和时间，促进水和空气的热交换。水的冷却过程主要在淋水填料中进行。 （2）配水系统 将热水均匀分布到整个淋水填料上，热水分布均匀与否，对冷却
冷却塔使用维护说明书 冷却塔的工作原理 该设备是一种机力通风型冷却设备，其工作原理是把需要冷却处理的水压到冷却塔配 水装置中，通过该装置将水均匀的喷洒于填料上，热水从填料上部落下，在填料上形成水膜，同时不饱和的冷空气由风机从塔下抽到塔中，进入填料并在填料间隙中流动，热水与不饱和空气在此进行交换，使不饱和的冷空气变成饱和的热空气，最后由风机抽到塔外，如此循环，从而达到降低水温的效果。 冷却塔的运行说明 1、冷却塔运行前准备 1.1清理现场，保证塔内、塔顶无杂物 1.2检查各部件安装位置是否符合安装要求，各部位坚固件连接是否松动。所有拉 杆应收紧，并留有调节余量。 1.3检查电动机绝缘电阻，以免电机宇宙能换时烧坏 1.4冷却塔运行前必须清理配水装置内杂物，以免堵塞该装置的出水孔或喷头，从 而造成配水不均匀。收水器定位应牢固u,片距均匀，方向正确。配水池盖板，各检修门开启 应灵活。 1.5检查风机叶片的叶尖与风筒间隙，小风机叶片尖与风筒间隙在10-22mm之间, 大风筒一般控制在规定要求范围内，达不到上述要求应调整，严禁在叶片上走人及搁置重 物。
1.6冷却塔风机采用皮带传动时，应检查轴承中是否已加润滑脂，三角皮带松紧是否合适，皮带 盘是否水平，皮带型号是否一致，防止皮带松动打滑，保证风机运行平稳。 1.7冷却塔风机采用变速箱时，应检查油路是否畅通，油管是否保持在同一平面上，油位是否 在规定的位置。电机输出轴及齿轮输入轴向轴允许差，连轴器平行允差，调整座纵、横方 向、水平误差不大于1000（详细数据见风机厂家说明书） 1.8检查风机输出端止动保险是否安装正确。 以上情况应全面检查，并按要求处理无问题后方可投入运行。 2、循环水系统试运行 、逐步打开进水总管阀门，通过阀门将水量调节至额定值。 、冷却塔采用旋转布水器配水时，应观察布水器旋转情况，布水器应运转平稳，布水均匀，如有异常情况，按常见故障及排除的规定排除。 、冷却塔采用管道配水，应检查配水是否均匀，如有异常情况，按常见故障及排除的规定排除。 、观察集水池积水高度，调节补给水浮球位置及溢流管高度，控制积水深度在设计范围内。 、冷却塔出水应保证通畅，出水口设置格网等。 、检查冷却塔塔体是否渗漏，如有渗漏应及时密封。 以上各项都运转正常后，关闭总管阀门进行下步工作 3、风机系统试运行 、清理现场
1.单按钮控制电动机起停线路 常规电动机起动、停止需用两个按钮，在多点控制中，则需按钮引线较多。利用一个按钮多点远程控制电动机的起停，则可简化控制线路又节省导线。如图所示，其工作原理是：起动时．按下按钮AN，继电器1J线圈得电吸合，1J常开触点闭合，交流接触器C线圈通电，C吸合并自锁．电动机起动。C的常开辅助触头闭合，常闭辅助肋头断开．这时，继电器2J的线圈因1J的常闭触点已断开而不能通电，所以2J不能吸合。松开按钮AN，因C已自锁，所以交流接触器C仍吸合，电动机继续运转。但这时1J因AN放松而断电释放，其常闭触点复位，为接通2J作好准备。在第二次按下按钮AN，这时继电器1J线圈通路被C常闭触头切断，所以U不会吸合，而2J线圈通电吸合。2J吸合后，其常闭触点断开，切断C 线圈电源，C断电释放，电动机停转。 2.接触器控制电机线路 具有自锁功能的电机控制线路，如图所示，当起动电动机时合上电源开关HK，按下起动按钮酗，接触器C线圈获电，C主触点闭合使电动机M运转；松开QA，由于接触器C常开辅助触点闭合自锁，控制电路仍保持接通，电动机M继续运转。停止时，按TA接触器C 线圈断电．C主触点断开，电动机M停转，同时自保持辅助触点分断。具有自锁的正转控制线路的重要特点是它具有欠压与失压(零压)保护作用。 有很多生产机械因负载过大、操作频繁等原因，使电动机定子绕组中长时间流过较大的电流，有时熔断器在这种情况下尚未及时熔断，以致引起定子绕组过热，影响电动机的使用寿命．严重的甚至烧坏电动机。因此，对电动机还必须实行过载保护。本线路具有热继电保护功能，当电动机过载时．主回路热继电器RJ所通过的电流超过额定电流值，使RJ内部
冷却塔使用说明书 This model paper was revised by the Standardization Office on December 10, 2020
冷却塔使用说明 一、冷却塔基础制作 1、冷却塔安装位置应选择在通风良好，无建筑物影响，无粉尘，无热气的合适场所。 2、冷却塔基础必须按厂方提供的基础图设计施工。 3、各基础面标高就在同一水平面上，标高误差不大于10mm。 4、客户如自设水池，水池深度，出水管大小，排污，放空，补给水管等均由客户按实际情况自定。 二、冷却塔的安装 1、冷却塔安装一般由专业技术人员指导安装。 2、冷却塔顶部不准动用气焊，电焊及其它明火，以防发生火灾。 3、电机安装完毕，连接动力电源时，自电机接线盒的引出线要下挂成U字形，防止雨水沿电源线进入，出线孔要堵封。 4、管道上应安装滤网，保证循环水的清洁。 5、加注减速器齿轮油，满至油标刻度，油号：N320中负荷工业齿轮油。 6、试用前，请先将冷却塔脚和基础预埋铁板焊接。 三、冷却塔的日常使用 1、在使用前对进出水管道，水池进行全面冲洗，清除塔内垃圾，以防管路堵塞。
2、各部件连接螺栓，特别是传动部件（风机，电机，旋转布水器），必须一一拧紧。 3、减速器油位正常，皮带减速器的皮带就涨紧。 4、风叶转动灵活，无磕碰上壳体。 5、当风机工作时，从塔顶往下看应为顺时针，向上抽风。 6、冷却塔如有异常声音应立即停机，全面检查，直至排除故障。 7、风机工作后，打开水阀，同时高速水泵流量，进塔水压，电流，电压，振动，噪音值均应在规定范围内。 8、发现布水器不转或布水不均匀时，应停机检修。 9、循环水应为自来水或清洁水，不宜含油污和杂质，浑浊度不大于50mm/1。 10、冷却塔作为重要的冷却设备，应有专人负责管理，作好有关冷却塔的进出水温度，流量，气象参数的记录， 四、冷却塔的维护 1、维护前应切断电源，并有专人看护电闸，以防意外。 2、每年应进行一次休机检查和维护。 3、电机保养按电机常规进行，齿轮箱内要保证足够的齿轮油。 4、塔内填料视结垢情况进行清洗，否则影响冷效。 5、塔内钢结构支架视锈蚀情况涂刷防锈漆，可延长使用寿命。
冷却塔的基本工作原理及操作方法 欧阳歌谷（2021.02.01） 2018-01-17 冷却塔是利用水和空气的接触，通过蒸发作用来散去工业上 或制 冷空调中产生的废热的一种设备。工业生产或制冷工艺过程中产生的废热，一般要用冷却水来导走。从江、河、湖、海等天然水体中吸取一定量的水作为冷却水，冷却工艺设备吸取废热使水温升高，再排入江、河、湖、海，这种冷却方式称为直流冷却。当不具备直流冷却条件时，则需要用冷却塔来冷却。冷却塔的作用是将挟带废热的冷却水在塔内与空气进行热交换，使废热传输给空气并散人大气。 一、冷却塔工作基本原理 干燥（低焓值）的空气经过风机的抽动后，自进风网处进入 冷却 塔内；饱和蒸汽分压力大的高温水分子向压力低的空气流动，湿热(高焓值)的水自播水系统洒入塔内。当水滴和空气接触时，一方面由于空气与不的直接传热，另一方面由于水蒸汽表面和空气之间存在压力差，在压力的作用下产生蒸发现象，带到目前为走蒸发潜热，将水中的热量带走即蒸发传热，从而达到降温之目的。
以圆形逆流式冷却塔的工作过程为例： 热水自主机房通过水泵以一定的压力经过管道、横喉、曲喉、中 心喉将循环水压至冷却塔的播水系统内，通过播水管上的小孔将水均匀地播洒在填料上面；干燥的低晗值的空气在风机的作用下由底部入风网进入塔内，热水流经填料表面时形成水膜和空气进行热交换，高湿度高晗值的热风从顶部抽出，冷却水滴入底盆内，经出水管流入主机。 一般情况下，进入塔内的空气、是干燥低湿球温度的空气，水和 空气之间明显存在着水分子的浓度差和动能压力差，当风机运行时，在塔内静压的作用下，水分子不断地向空气中蒸发，成为水蒸气分子，剩余的水分子的平均动能便会降低，从而使循环水的温度下降。 从以上分析可以看出，蒸发降温与空气的温度（通常说的干球温度）低于或高于水温无关，只要水分子能不断地向空气中蒸发，水温就会降低。但是，水向空气中的蒸发不会无休止地进行下去。 当与水接触的空气不饱和时，水分子不断地向空气中蒸发，但当、 水气接触面上的空气达到饱和时，水分子就蒸发不出去，而是处于一种动平衡状态。蒸发出去的水分子数量等于从空气中返
电气控制电路基础（电气原理图） 电气控制系统图一般有三种：电气原理图、电器布置图和电气安装接线图。 这里重点介绍电气原理图。 电气原理图目的是便于阅读和分析控制线路，应根据结构简单、层次分明清晰的原则，采用电器元件展开形式绘制。它包括所有电器元件的导电部件和接线端子，但并不按照电器元件的实际布置位置来绘制，也不反映电器元件的实际大小。 电气原理图一般分主电路和辅助电路（控制电路）两部分。 主电路是电气控制线路中大电流通过的部分，包括从电源到电机之间相连的电器元件；一般由组合开关、主熔断器、接触器主触点、热继电器的热元件和电动机等组成。 辅助电路是控制线路中除主电路以外的电路，其流过的电流比较小和辅助电路包括控制电路、照明电路、信号电路和保护电路。其中控制电路是由按钮、接触器和继电器的线圈及辅助触点、热继电器触点、保护电器触点等组成。 电气原理图中所有电器元件都应采用国家标准中统一规定的图形符号和文字符号表示。 电气原理图中电器元件的布局
电气原理图中电器元件的布局，应根据便于阅读原则安排。主电路安排在图面左侧或上方，辅助电路安排在图面右侧或下方。无论主电路还是辅助电路，均按功能布置，尽可能按动作顺序从上到下，从左到右排列。 电气原理图中，当同一电器元件的不同部件（如线圈、触点）分散在不同位置时，为了表示是同一元件，要在电器元件的不同部件处标注统一的文字符号。对于同类器件，要在其文字符号后加数字序号来区别。如两个接触器，可用KMI、KMZ文字符号区别。 电气原理图中，所有电器的可动部分均按没有通电或没有外力作用时的状态画出。 对于继电器、接触器的触点，按其线圈不通电时的状态画出，控制器按手柄处于零位时的状态画出；对于按钮、行程开关等触点按未受外力作用时的状态画出。 电气原理图中，应尽量减少线条和避免线条交叉。各导线之间有电联系时，在导线交点处画实心圆点。根据图面布置需要，可以将图形符号旋转绘制，一般逆时针方向旋转90o，但文字符号不可倒置。 图面区域的划分 图纸上方的1、2、3…等数字是图区的编号，它是为了便于检索电气线路，方便阅读分析从而避免遗漏设置的。图区编号也可设置在图的下方。
操作规程编号：LX-FS-A54093 冷却塔运行维护规程标准范本 In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall Behavior Can Reach The Specified Standards 编写：_________________________ 审批：_________________________ 时间：________年_____月_____日 A4打印/ 新修订/ 完整/ 内容可编辑
冷却塔运行维护规程标准范本 使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。资料内容可按真实状况进行条款调整，套用时请仔细阅读。 1.0目的 保证冷却塔的正常运行，延长寿命，确保冷却的效果。 2.0适用范围 冷却塔机组及附属设备。 3.0职责说明 空调制冷技工，给排水技工，设备巡视员。 4.0程序内容 4.1防腐蚀保养，金属部分，尤其叶片腐蚀严重，在停机后应立即将叶轮拆下，彻底清除腐蚀物，并做静压平衡校验，均匀涂刷防锈漆和酚醛漆各一
遍，检修后将叶轮装回原位。 4.2停机期间，叶片易变形，冬雪堆积使叶片变形，尤为严重，应做防护，如果不行，则需拆下分解保存，应分成单片平放，不可堆置。 4.3停机期间，对各轴承齿轮进行更换润滑油，使之保持润滑。 4.4停机期间，对供水及回水管道进行保养，手动自动阀门的灵活性。各类垫圈是否良好，有无破损及滴漏现象，发现隐患及故障及时修理。 4.5各种接件的检查有无脱焊、变形、变脆等情况否则应焊接校正等。然后进行补漆。 5.0附件 5.1中央空调系统维护记录。 请在该处输入组织/单位名称 Please Enter The Name Of Organization / Organization Here
大型双曲线冷却塔施工中的几个质量通病与控制方法 【摘要】作为火电厂的标志性建筑结构，钢筋混凝土双曲线冷却塔结构的观感质量直接影响整座电厂的形象。为取得较好的观感效果，对于冷却塔的施工方面，必须重点控制容易产生质量通病的施工操作。对于一座高耸、立面双曲线、平面尺寸大、薄壁结构的钢筋混凝土塔筒结构，质量通病要完全消除存在一定的困难。持续不断总结、改进施工方法和施工工艺，提升工程的质量，是我们每个工程建设者不断追求的目标。 【关键词】双曲线冷却塔观感效果质量通病 1 引言 目前，双曲线冷却塔的施工工艺比较成熟，大多采用爬模施工技术。爬模施工技术是80年代国外引进的具有先进技术的冷却塔施工工艺技术，为了解决传统的三脚架翻模施工技术对大型冷却塔施工不适合难题、加快施工进度，某工程一个6500m2冷却塔施工开始采用爬模施工技术。目前该技术在国内经过不断的改进、吸收，全部设备已经实现国产化，并且冷
却塔风筒施工质量也达到了较高水平。作为现代化火电厂的标志性建筑，双曲线冷却塔不仅要具有结构的整体质量外，其观感质量也变得日益重要，一般性要求：曲线流畅、接缝规则无缺陷、混凝土的表面颜色保持一致且光洁，整体达到良好效果。尽管双曲线冷却塔施工工艺在各方面已经取得了很大的提高，但是对于一些观感的质量通病以及形成原因，多数施工人员认识相对浅显，因此，防范施工不到位，往往引起一些观感问题。为消除观感问题，必须透彻认识问题形成的原因，采取有效可行的控制措施，提升冷却塔的观感质量。 2 工程简介 2.1 筒壁施工垂直运输方法 此种方法主要有下述施工工艺。井架脚手架体系，此工艺方法井架搭设、电梯安装、吊桥设置等工艺比较复杂，需要的劳动力成本较高，因此，此工艺方法已逐步被淘汰。以塔式起重机为主体辅以传统施工升降机的施工方法，该方法中塔式起重机主要承担钢筋等物料的运输，在传统工艺中，这些工作主要由施工人员运送，另外，混凝土可以通过塔吊或者升降机运送，也可以通过泵来完成。曲线电梯和折臂塔机的结合方法，该方法在塔内设有折臂机，可以完成
只要一分钟，教你看懂电气控制电路图！ 看电气控制电路图一般方法是先看主电路，再看辅助电路，并用辅助电路的回路去研究主电路的控制程序。电气控制原理图一般是分为主电路和辅助电路两部分。其中的主电路是电气控制线路中大电流流过的部分，包括从电源到电机之间相连的 、“顺 除了合理地选择拖动、控制方案外，在控制线路中还设置了一系列电气保护和必要的电气联锁。在电气控制原理图的分析过程中，电气联锁与电气保护环节是一个重要内容，不能遗漏。 总体检查：经过“化整为零”，逐步分析了每一局部电路的工作原理以及各部分之间的控制关系之后，还必须用“集零为整”的方法检查整个控制线路，看是否有遗漏。
特别要从整体角度去进一步检查和理解各控制环节之间的联系，以达到正确理解原理图中每一个电气元器件的作用。 1、看主电路的步骤 第一步：看清主电路中用电设备。用电设备指消耗电能的用电器具或电气设备，看图首先要看清楚有几个用电器，它们的类别、用途、接线方式及一些不同要求等。 2 则可先排除照明、显示等与控制关系不密切的电路，以便集中精力进行分析。 第一步：看电源。首先看清电源的种类。是交流还是直流。其次。要看清辅助电路的电源是从什么地方接来的，及其电压等级。电源一般是从主电路的两条相线上接来，其电压为380V.也有从主电路的一条相线和一零线上接来，电压为单相220V；此外，也可以从专用隔离电源变压器接来，电压有140、127、36、6.3V等。辅助电
路为直流时，直流电源可从整流器、发电机组或放大器上接来，其电压一般为24、12、6、4.5、3V等。辅助电路中的一切电器元件的线圈额定电压必须与辅助电路电源电压一致。否则，电压低时电路元件不动作；电压高时，则会把电器元件线圈烧坏。 第二步：了解控制电路中所采用的各种继电器、接触器的用途。如采用了一些特殊 而是相互联系、相互制约的。这种互相控制的关系有时表现在一条回路中，有时表现在几条回路中。 第五步：研究其他电气设备和电器元件。如整流设备、照明灯等。 综上所述，电气控制电路图的查线看图法的要点为： （1）分析主电路。从主电路人手，根据每台电动机和执行电器的控制要求去分析各
冷却塔技术规范 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
概述 通则 本技术要求是征询文件的重要组成部分，投标人所提供的设备应符合本技术要求。本技术要求提出的是最低要求，并未对一切细节做出规定，投标人应保证提供符合本技术规格及要求和有关最新工业标准的产品。 投标文件的技术要求内凡是发包人告知、介绍基本情况的条款，是供投标人参考、遵循的，应视为应答征询文件其他条款的基本条件。 投标人必须对本技术文件提出的技术要求做出实质性的应答，并如实填写所列技术规格表格，该表未列出及不便在表中做出应答的条款应另外补充有关资料逐条做出应答，如有偏离应将偏离情况填入“技术规格偏离/响应表”。任何不按此要求的投标文件将承担被拒绝接受的风险。中标后投标人在合同谈判中的任何偏离都不得超越偏离表中已经发包人确认的条款。 投标人必须注明所供产品的系列、型号，并须提供该产品的外型尺寸、基础尺寸、产品样本，详细说明产品的技术特点、性能指标、功能解释等。 如果没有特别说明，投标人在投标文件中所提供的所有设备、仪器、工具均视为包含在投标报价中。 所有应答均不得照抄、复制征询文件所列条款、指标和参数。非量化指标可以直接进行应答，量化指标必须应答具体数值。 所供设备应是近年来定型投产的该规格型号最新、成熟的、广泛使用的产品。投标人应提供所供产品的制造厂名称（全称）、产地及生产历史，并提供最新产品样本及说明。
按照本技术规范书的产品所涉及的专有或专利技术，发包人认为知识产权使用费已经包括在投标总价中，发包人不会因为任何理由而单独支付额外的费用。 投标人提供的设备须取得CQC节水型产品认证。投标人提供的设备必须符合国标，并为近2年内的检测报告，热力性能必须达到100%以上。获得CE认证的品牌优先考虑。 冲突 本技术规格书与其他技术规格书发生冲突时以本技术规格书为准。 技术要求不得低于国家标准或规范的，按照国家相关标准或规范执行，高于国家标准或规范的，按照本技术要求的要求执行。 本技术规格书与图纸（包括图纸说明）发生冲突时以图纸为准。. 审查与交付 投标人应在合同生效后一个月内免费提供四套技术资料（中文文本），一套随设备发放，其余三套后期提供。技术资料包括但不限于以下内容： 设备操作使用说明书及维修手册。 检验记录、试验报告及质量合格证等出厂报告。 设计、制造时所遵循的规范、标准和规定清单。 设备安装、运行、维护、检修所需的详尽图纸及技术资料， 设备安装、运行、维护、检修说明书 设备和备品发送的详细资料；产品安全合格证明等有关资料。设备运行2年所需备品备件总清单及检修专用工具一套。 送审产品资料，应提供所有仪表清单及样本（规格、型号及性能）， 设备制造、使用条件
电气控制系统图一般有三种：电气原理图、电器布置图和电气安装接线图。 这里重点介绍电气原理图。 电气原理图目的是便于阅读和分析控制线路，应根据结构简单、层次分明清晰的原则，采用电器元件展开形式绘制。它包括所有电器元件的导电部件和接线端子，但并不按照电器元件的实际布置位置来绘制，也不反映电器元件的实际大小。 电气原理图一般分主电路和辅助电路（控制电路）两部分。 A主电路是电气控制线路中大电流通过的部分，包括从电源到电机之间相连的电器元件；一般由组合开关、主熔断器、接触器主触点、热继电器的热元件和电动机等组成。 B辅助电路是控制线路中除主电路以外的电路，其流过的电流比较小和辅助电路包括控制电路、照明电路、信号电路和保护电路。其中控制电路是由按钮、接触器和继电器的线圈及辅助触点、热继电器触点、保护电器触点等组成。 电气原理图中所有电器元件都应采用国家标准中统一规定的图形符号和文字符号表示。 电气原理图中电器元件的布局 电气原理图中电器元件的布局，应根据便于阅读原则安排。主电路安排在图面左侧或上方，辅助电路安排在图面右侧或下方。无论主电路还是辅助电路，均按功能布置，尽可能按动作顺序从上到下，从左到右排列。 电气原理图中，当同一电器元件的不同部件（如线圈、触点）分散在不同位置时，为了表示是同一元件，要在电器元件的不同部件处标注统一的文字符号。对于同类器件，要在其文字符号后加数字序号来区别。如两个接触器，可用KMI、KMZ 文字符号区别。 电气原理图中，所有电器的可动部分均按没有通电或没有外力作用时的状态画出。 对于继电器、接触器的触点，按其线圈不通电时的状态画出，控制器按手柄处于零位时的状态画出；对于按钮、行程开关等触点按未受外力作用时的状态画出。电气原理图中，应尽量减少线条和避免线条交叉。各导线之间有电联系时，在导线交点处画实心圆点。根据图面布置需要，可以将图形符号旋转绘制，一般逆时针方向旋转90o，但文字符号不可倒置。 图面区域的划分 图纸上方的1、2、3…等数字是图区的编号，它是为了便于检索电气线路，方便阅读分析从而避免遗漏设置的。图区编号也可设置在图的下方。 图区编号下方的的文字表明它对应的下方元件或电路的功能，使读者能清楚地知道某个元件或某部分电路的功能，以利于理解全部电路的工作原理。 符号位置的索引 q 符号位置的索引用图号、负次和图区编号的组合索引法，索引代号的组成如下： q 图号是指当某设备的电气原理图按功能多册装订时，每册的编号，一般用数字表示。
冷却塔使用维护说明书 一、 令狐采学 二、冷却塔的工作原理 该设备是一种机力通风型冷却设备，其工作原理是把需要冷却处理的水压到冷却塔配水装置中，通过该装置将水均匀的喷洒于填料上，热水从填料上部落下，在填料上形成水膜，同时不饱和的冷空气由风机从塔下抽到塔中，进入填料并在填料间隙中流动，热水与不饱和空气在此进行交换，使不饱和的冷空气变成饱和的热空气，最后由风机抽到塔外，如此循环，从而达到降低水温的效果。 三、冷却塔的运行说明 1、冷却塔运行前准备 1.1清理现场，保证塔内、塔顶无杂物 1.2检查各部件安装位置是否符合安装要求，各部位坚固 件连接是否松动。所有拉杆应收紧，并留有调节余 量。 1.3检查电动机绝缘电阻，以免电机宇宙能换时烧坏 1.4冷却塔运行前必须清理配水装置内杂物，以免堵塞该 装置的出水孔或喷头，从而造成配水不均匀。收水器 定位应牢固u，片距均匀，方向正确。配水池盖板， 各检修门开启应灵活。 1.5检查风机叶片的叶尖与风筒间隙，小风机叶片尖与风
筒间隙在10-22mm之间，大风筒一般控制在规定要求范围内，达不到上述要求应调整，严禁在叶片上走人及搁置重物。 1.6冷却塔风机采用皮带传动时，应检查轴承中是否已加 润滑脂，三角皮带松紧是否合适，皮带盘是否水平，皮带型号是否一致，防止皮带松动打滑，保证风机运行平稳。 1.7冷却塔风机采用变速箱时，应检查油路是否畅通，油 管是否保持在同一平面上，油位是否在规定的位置。 电机输出轴及齿轮输入轴向轴允许差0.1mm，连轴器平行允差0.1-0.5mm，调整座纵、横方向、水平误差不大于0.12/1000（详细数据见风机厂家说明书）。 1.8检查风机输出端止动保险是否安装正确。 以上情况应全面检查，并按要求处理无问题后方可投入运行。 2、循环水系统试运行 2.1、逐步打开进水总管阀门，通过阀门将水量调节至额 定值。 2.2、冷却塔采用旋转布水器配水时，应观察布水器旋转 情况，布水器应运转平稳，布水均匀，如有异常情况，按常见故障及排除的规定排除。 2.3、冷却塔采用管道配水，应检查配水是否均匀，如有 异常情况，按常见故障及排除的规定排除。

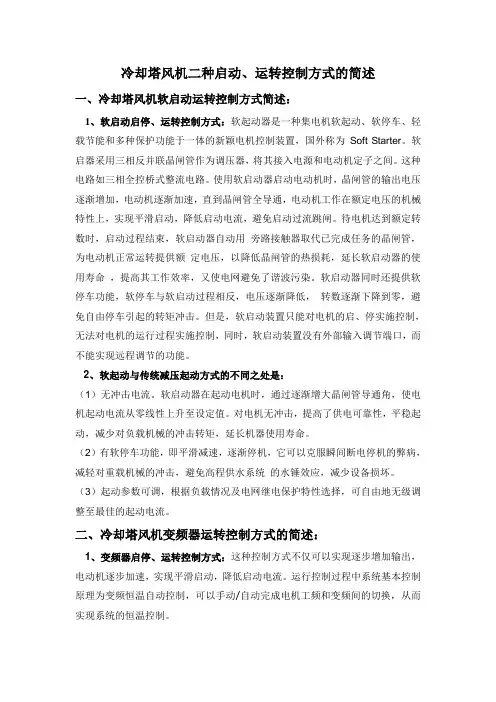

1 引言 在中央空调水冷式机组中，使用循环冷却水是最常用的方法之一。为了使机组中加热了的水再降温冷却，重新循环使用，常使用冷却塔。风机为机械通风冷却塔的关键部件，通常都采用户外立式冷却塔专用电机，具有效率高，耗电省，防水性能好等特点。水在冷却塔滴下时，冷却风机使之与空气较充分的接触，将热量传递给周围空气，将水温降下来。 由于冷却塔的设备容量是根据在夏天最大热负载的条件下选定的，也就是考虑到最恶劣的条件，然而在实际设备运行中，由于季节、气候、工作负载的等效热负载等诸多因素都决定了机组设备经常是处于在较低热负载的情况下运行，所以机组的耗电常常是不必要的和浪费的。因此，使用变频调速控制冷却风机的转速，在夜间或在气温较低的季节气候条件下，通过调节冷却风机的转速和冷却风机的开启台数，节能效果就非常显著。 冷却水系统能耗是空调系统总能耗的重要组成部分之一。采用截止阀对冷却水流量进行调节将导致能量无谓的浪费，在部分负荷时固定冷却水流量以及不对冷却塔风机电机进行控制也将浪费大量电能。如采用微机控制技术和变频调速技术对冷却水系统进行控制节能效果约为30%，具有显著的节能效益。特别对于宾馆、饭店、商场等工作期较长的集中空调系统以及南方地区空调运行期长的其他建筑物空调系统，采用空调冷却水系统的节能运行系统的投资回收期一般在1～2年，具有非常显著的经济效益。 2 典型的冷却塔风机控制方式 在典型的冷却塔风机控制系统中，变频器可以利用内置PID功能，可以组成以温度为控制对象的闭环控制。图1所示为典型的冷却塔变频控制原理，冷却塔风机的作用是将出水温度降到一定的值，其降温的效果可以通过变频器的速度调整来进行。被控量(出水温度)与设定值的差值经过变频器内置的PID控制器后，送出速度命令并控制变频器频率的输出，最终调节冷却塔风机的转速。
电气控制回路八种常用元件原理介绍 断路器、接触器、中间继电器、热继电器、按钮、指示灯、万能转换开关和行程开关是电气控制回路中最常见的八种元件，以图文并茂的方式介绍常用电气元件的原理及应用，通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。 1、断路器 低压断路器又称为自动空气开关，可手动开关，又能用来分配电能、不频繁启动异步电机，对电源线、电机等实行保护，当它们发生严重过载、短路或欠压等故障时能自动切断电路。常用断路器外形图（如下图） 1P微型断路器 3P微型断路器
塑壳断路器断路器文字符号为：QF 断路器图形符号为： 单极断路器图形符号三极断路器图形符号
2、接触器 接触器由电磁机构和触头系统两部分组成，接触器最常见线圈电压有AC380V、AC220V、AC110V、AC36V、AC24V、AC12V和DC220V、DC36V、DC24V、DC12V等多种。常用的有AC380V、AC220V，机床常用的有AC110V、AC36V 、DC36V、DC24V、等几种，外形一样，就是线圈的电压有区别。 接触器电磁机构由线圈、动铁心（衔铁）和静铁心组成；接触器触头系统由主触头和辅助触头两部分组成，主触头用于通断主电路，辅助触头用于控制电路中。常用接触器外形图片 接触器文字符号为：KM 接触器图形符号表示为：
接触器线圈图形符号: 接触器主触头图形符 号 : 接触器辅助常开触头图形符号接触器辅助常闭触头图形符号 3、热继电器 热继电器是利用电流通过元件所产生的热效应原理而反时限动作 的继电器。 热继电器文字符号：FR 热继电器图形符号： ---------------------------------
用户使用维护手册
冷却塔使用维护说明书 一、冷却塔的工作原理 该设备是一种机力通风型冷却设备，其工作原理是把需要冷却处理的水压到冷却塔配水装置中，通过该装置将水均匀的喷洒于填料上，热水从填料上部落下，在填料上形成水膜，同时不饱和的冷空气由风机从塔下抽到塔中，进入填料并在填料间隙中流动，热水与不饱和空气在此进行交换，使不饱和的冷空气变成饱和的热空气，最后由风机抽到塔外，如此循环，从而达到降低水温的效果。 二、冷却塔的运行说明 1、冷却塔运行前准备 清理现场，保证塔内、塔顶无杂物；检查各部件安装位置是否符合安装要求，各部位坚固件连接是否松动。所有拉杆应收紧，并留有调节余量； 检查电动机绝缘电阻，以免电机工作时烧坏；冷却塔运行前必须清理配水装置内杂物，以免堵塞该装置的出水孔或喷头，从而造成配水不均匀。收水器定位应牢固u，片距均匀，方向正确。配水池盖板，各检修门开启应灵活； 检查风机叶片的叶尖与风筒间隙，小风机叶片尖与风筒间隙在10-22mm 之间，大风筒一般控制在规定要求范围内，达不到上述要求应调整，严禁在叶片上走人及搁置重物； 冷却塔风机采用皮带传动时，应检查轴承中是否已加润滑脂，三角皮带松紧是否合适，皮带盘是否水平，皮带型号是否一致，防止皮带松动打滑，保证风机运行平稳；冷却塔风机采用变速箱时，应检查油路是否畅通，油管是否保持在同一平面上，油位是否在规定的位置。电机输出轴及齿轮输入轴向轴允许差，连轴器平行允差，调整座纵、横方向、水平误差不大于1000（详细数据见风机厂家说明书）。检查风机输出端止动保险是否安装正确。以上情况应
全面检查，并按要求处理无问题后方可投入运行。 2、循环水系统试运行、逐步打开进水总管阀门，通过阀门将水量调节至额定值。、冷却塔采用旋转布水器配水时，应观察布水器旋转情况，布水器应运转平稳，布水均匀，如有异常情况，按常见故障及排除的规定排除。 、冷却塔采用管道配水，应检查配水是否均匀，如有异常情况，按常见故障及排除的规定排除。 、观察集水池积水高度，调节补给水浮球位置及溢流管高度，控制积水深度在设计范围内。、冷却塔出水应保证通畅，出水口设置格网等。、检查冷却塔塔体是否渗漏，如有渗漏应及时密封。 以上各项都运转正常后，关闭总管阀门进行下步工作。 3、风机系统试运行 、清理现场、复检各部件安装位置是否符合安装要求，各坚固件连接件是否松动。 、风机采用变速箱时复检传动应检查油路是否畅通，油位是否在规定的位置，采用皮带传动时应复检皮带松紧是否合适，传动装置中轴承座是否已经加注润滑脂。 、检查叶片安装角是否正确、一致，各叶片水平位置误差是否在公差允许范围内叶轮、叶片、配重是否按相应编号安装 、检查叶轮、叶片安装坚固螺栓是否牢固，轴端制动保险是否安装可靠，轴端压板连接是否牢固。 、检查电机绝缘电阻是否达到标准，电缆敷设固定是否牢固，接线是否良好。 、用手转动风机叶轮，风机运转应平顺均匀。 、启动电机，检查叶片旋转方向是否正确（从上往下为顺时针方向）,如相反，应停车后调整电缆接线，保证方向正确。 、连续运转1 小时，测定、记录电机电流值、电压值。检查齿轮箱、电机是否有不正常响
办公建筑混合式土壤源热泵系统冷却塔控制策略研究 发表时间：2016-09-05T15:17:27.887Z 来源：《建筑建材装饰》2015年12月上作者：陈学鹏1 徐菱虹2 [导读] 在实行峰谷电价的办公建筑中，推荐采用总运行费用最低的策略三；而在不实行峰谷电价的办公建筑中，推荐采用总能耗最低的策略四。 陈学鹏1 徐菱虹2 （1.广东省建筑设计研究院，广东广州510000；2.华中科技大学环境科学与工程学院，湖北武汉430074） 摘要：在夏热冬冷地区，由于设计、施工、土壤自身恢复能力等原因，混合式土壤源热泵系统土壤热积累的问题依然存在，优化冷却塔的控制策略是改善系统运行效率的重要手段。本文以武汉地区某办公楼建筑为研究对象，利用TRNSYS对其采用的混合式土壤源热泵系统冷却塔的控制策略进行模拟研究。模拟结果表明，夜间开启冷却塔可以缓解土壤热积累问题，但开启时间决定了系统的节能与否；对夜间冷却塔的开启采取某种温差控制时，系统更节能。 关键词：混合式土壤源热泵系统；TRNSYS；冷却塔控制策略；温差控制 前言 在武汉地区的实际工程中，由于设计、施工、土壤自身恢复能力等原因，导致混合式土壤源热泵系统土壤热积累的问题依然存在。因此，我们有必要对混合式土壤源热泵系统进行优化设计，而优化控制策略是改善混合式土壤源热泵系统运行效率和缓解土壤热积累的重要手段。 目前，国内外学者在混合式土壤源热泵系统控制策略方面的研究已经得出不少有价值的模拟和实验成果。 本文利用TRNSYS模拟了白天温差控制+夜间自然冷却的控制策略和三种白天温差控制+夜间开启冷却塔与地埋管串联为土壤降温的夜间冷却塔控制策略，从土壤平均温度、热泵机组EER和COP、系统能耗和运行费用等多方面对上述模拟结果进行分析，对比各个控制策略的优缺点，得出较为合理的控制策略。 1混合式土壤源热泵系统设计 1.1空调负荷计算及分析 本文选择了位于武汉的一栋典型的办公楼建筑。该建筑共20层，空调面积约为39000m2。 根据武汉供冷季和供暖季的设定以及办公楼的作息时间，在DeST中建立办公楼建筑模型，模拟计算出办公楼的全年逐时负荷。办公楼供冷季峰值冷负荷为4627KW，供暖季峰值热负荷为3264KW，峰值冷热负荷比为1.42；供冷季累计冷负荷为2125641KWh，供热季累计热负荷为596001KWh，累计冷热负荷比为3.57。在实际工程中，冷负荷占优地区办公类建筑的峰值冷热负荷比一般为1.5左右，累计冷热负荷比为3.0左右，本文中所选的办公建筑具有一定代表性。 1.2白天温差控制+夜间自然冷却控制策略设计 白天温差控制+夜间自然冷却控制策略（下文简称策略一）下混合式土壤源热泵系统原理图如图1所示。 图1 策略一下混合式土壤源热泵系统原理图 该系统控制策略与原理为：当制冷季热泵进口水温与室外空气湿球温度差值高于2℃时，阀门1、2、3、4打开，冷却塔开启；当制冷季热泵进口水温与室外空气湿球温度差值低于1.5℃时，阀门1、2、3、4打开，冷却塔关闭；在供热季，阀门2、4打开，阀门1、3关闭，冷却塔不开启。 1.3白天温差控制+夜间冷却塔冷却控制策略设计 白天温差控制+夜间冷却塔冷却控制策略根据夜间冷却塔的控制策略不同，又分别设计为三种控制策略（下文分别表述为策略二、三、四），原理如图2所示。 图2策略二、三、四下混合式土壤源热泵系统原理图 （1）策略二控制原理 该系统策略二的控制原理为：在供热季，阀门2、4打开，阀门1、3、5、6关闭，冷却塔不开启；在制冷季白天，当热泵进口水温与室
NH系列逆流式钢混结构冷却塔运行维护说明书
目录 一、运行注意事项 二、前言 三、冷却塔的工艺性能及适用条件 四、冷却塔工作原理 五、冷却塔运行说明 六、使用维护注意事项 七、常见故障及排除
冷却塔运行注意事项 ★试车前应注意检查减速机内是否有加有润滑油，且油位高度需在液位计的最高和最低油位线之间； ★齿轮箱加油标号及加油量请参见配套齿轮箱说明书； ★先点动风机，看叶轮转向是否正确（自上而下呈顺时针转动）； ★水汽联合试运行时应先开风机，待运行平衡后，打开所有进水阀门至三分之一左右（以防单塔水量过于集中，造成冷却塔管网系统的损坏），然后再开启水泵，最后调节进水阀门，将水量慢慢加到额定值左右； ★试车时水量不得超过额定值的20%，正常运行时水量最好不要超过额额定值；★试车及正常运行过程中，减速机油温最高不得超过减速机说明书中规定的温度；★试车及正常运行过程中，齿轮油位不得低于液位线； ★齿轮箱第一次运行时，应隔半个月换油一次，以后每隔半年换油一次即可； ★若不开车超过一个月以上，应将齿轮箱内注满润滑油； ★若减速机周围温度低于零度，不能启动风机，因此，强烈建议不要在冬季进行冷却塔的试运行工作；如若必须在冬季运行冷却塔，请先布水，待塔内温度上升后，再开启风机。 ★如果是双速电机，启动时应由低速启动，再切换到调整；且由低速向调整转换时将有10~20秒的延时。
一、前言 冷却是化工、电力、冶金、纺织、电子等现代化工矿企业和各类民建筑，实现设备冷却、空调制冷中冷却水循环使用的理想品，是节能、节水、环境污染的高效设备。 我公司是冷却塔生产的专业工厂，目前生产的有逆流、横流――标准型、工业型、节能型等各类冷却塔，均为国内最新研究成果，以先进工艺，性能可靠，品种齐全，质量保证取得国内领先地位。 江苏海鸥冷却塔股份有限公司是中国最大的冷却塔设计和生产中心，拥有国内技术水平最先进的冷却塔实验和研发中心。目前海鸥冷却塔在综合技术上、产品质量上、产品系列以及市场占有率上均居国内之冠，在冷却塔相关领域的研究达到国际先进水平，是中国最具有竞争力的专业冷却塔制造企业。 我公司在发展生产中始终坚持不懈、精益求精，把产品质量放在第一位，还可以上门进行技术咨询服务，帮助选用和用好冷却塔，设计和试制有特殊要求的冷却塔，我公司还愿为设计科研单位提供实验设备或合作开发研究新课题。
