冷却塔安装要求及维护手册

真空除氧器设计使用注意事项一、安装1．首先检查基础尺寸是否符合厂家提供的基础施工图，各基础标高免应在同一水平面上，标高误差允许±1.0mm，分角中心差距误差±2.0mm。

2．在安装过程中严禁动用明火，若必须使用电焊，一定要做好防护工作。

3．冷却塔的柱脚地底板与基础预埋钢板直接直接定位焊接。

4．经查验，各基础在同一水平面上时方可进行安装，先把中心进水管安装于B基础上，并调整好进水方向，安装顺序为：下支脚→下塔体→中支脚→填料支架→上塔体→检修爬梯→淋水填料→布水管及喷头→收水器支架（安装于布水管上）→收水器→（应用绳子扎牢在收水支架上以防止收水器漂移）→安装风电机支架→安装电机减速器→安装风机（风机角度要一致）→下塔用聚酯树脂、密封胶防水密封好→所有固定螺栓（必须拧紧）→最后安装进风窗并用螺栓固定牢固，安装到此结束。

5．为确保冷却塔的正常运行，安装完毕后，应作全面的检查，清除管道、集水池的杂物，以防堵塞。

二、使用与维护：1．应首先该检查各部位螺栓是否都拧紧。

2．减速机是否加油至规定油位（减速机牌号为：工业齿轮油N320#或L30#），首次运行3各月必须更换一次齿轮油，第二次加油为换油后运行6~8个月，并要求经常检查油位是否在规定油位范围，一旦发现油位过低，应及时补充。

3．用手转动风机叶片，是否四边与塔体间距间隙均匀转动是否灵活。

4．启动控制开关，从上往下看风机旋转是否按照顺时针方向转动，顺时针方向转动为正常。

5．先打开出水阀，再打开进水阀，然后再按控制钮启动减速机风机试运行5小时，观察运行是否正常。

6．在正常运行中应注意进水循环流量是否符合设计要求，水量应在设计范围之内。

7．在正常运行的情况下，若发现产生藻类，可加氯4~6mg/L，采用压力喷射消灭藻类。

8．进水浊度不应大于50mg/L，并根据水质情况定期排污或增加水质稳定剂以适应特殊要求。

9．正常运行每满一年需进行全面检修一次，以排除杂物，检查各部位是否有异常，若发现问题，应及时处理。

冷却塔使用维护说明书一、引言冷却塔是工业设备中常见的散热装置之一，主要用于保持或降低机械设备或工艺过程的温度。

为了确保冷却塔的正常运行和持续高效的散热效果，本文档旨在为用户提供冷却塔的使用维护说明，以帮助用户正确操作和维护冷却塔，并延长其使用寿命。

二、安全操作1. 请在使用冷却塔之前，确保使用人员已经受到相应的操作培训，并了解冷却塔的工作原理和安全操作规程。

2. 在操作冷却塔时，请确保人员穿着适当的防护装备，包括安全帽、防护眼镜、耳塞等。

3. 使用冷却塔时，请注意周围的安全环境，避免塔身上或周围有障碍物，确保冷却塔的正常运行和散热效果。

4. 在进行冷却塔的维护和清洁时，请务必关闭电源，并且等待冷却塔完全停止运行后再进行操作。

5. 如有紧急情况或操作失误导致冷却塔出现异常，请立即关闭电源，并寻求专业人员的帮助。

三、冷却塔的日常维护1. 清洁维护：- 定期清洗冷却塔的外表面和周围环境，防止积尘和杂物影响散热效果。

- 定期清理冷却塔内部的污垢和积水，避免堵塞和杂质对冷却效果的影响。

- 定期检查和清洁冷却塔的风扇叶片和风扇马达，确保其正常运转和散热效果。

- 清理冷却塔的水箱和水泵，保证水的流通畅通和冷却效果。

2. 水质管理：- 定期检测和调节冷却塔的水质，并进行相应的处理和调整。

避免水质问题导致冷却效果下降或设备受损。

- 注意检查和清理冷却塔的过滤器、喷头等附属设备，防止堵塞和杂质对冷却效果的影响。

3. 电气维护：- 定期检查和清洁冷却塔的电气设备，确保电路安全可靠。

- 定期检查和保养冷却塔的控制系统，确保其操作正常和故障排除能力。

四、故障处理1. 常见故障及处理方法：- 冷却塔未启动：检查电源是否正常接通，检查电路及电气元件是否损坏，排除故障后重新启动。

- 冷却塔散热效果下降：检查是否存在水质问题，清洁冷却塔内部的污垢，调节冷却塔的水流量和风扇运转速度。

2. 遇到复杂故障时，请及时关闭电源，并咨询专业的维修人员进行处理，切勿擅自维修以免造成更大损失。

冷却塔安装要求冷却塔是工业生产中常见的设备，用于散热和冷却。

为了确保冷却塔的正常运行和安全性，安装过程需要严格按照一定的要求进行。

本文将从基础设施、设备安装、电气接线和安全措施四个方面介绍冷却塔的安装要求。

一、基础设施要求1. 冷却塔的基础应坚固、平整，能够承受冷却塔的重量和振动。

基础混凝土强度应符合设计要求。

2. 基础应远离高温、易燃、易爆等危险场所，并保持良好的排水条件。

3. 冷却塔的基础尺寸和位置应符合设计要求，方便设备的安装和维护。

二、设备安装要求1. 冷却塔的安装位置应远离易燃、易爆、腐蚀性气体等危险场所，并保持良好的通风条件。

2. 冷却塔的安装应遵循设备制造商提供的安装说明和图纸，确保设备的稳固和正常运行。

3. 冷却塔与其他设备之间应保持足够的间距，方便设备的维护和检修。

4. 冷却塔的进水口和出水口应连接到冷却水系统中，确保冷却塔能够正常工作。

三、电气接线要求1. 冷却塔的电气接线应符合国家电气安装标准，并由具备相应资质的电工进行操作。

2. 冷却塔的电气设备和线路应保持良好的绝缘，防止发生漏电和触电事故。

3. 冷却塔的电气设备应安装在干燥通风的场所，避免受潮和腐蚀。

四、安全措施1. 冷却塔的安装过程中，应严格按照相关安全操作规程进行，穿戴必要的安全防护用品。

2. 在冷却塔的周围设置明显的安全警示标志，提醒人员注意安全。

3. 在冷却塔的进水口和出水口设置防护栏杆，防止人员误入或意外坠落。

4. 冷却塔的安装完成后，应进行全面的检查和试运行，确保设备的正常运转和安全性能。

总结：冷却塔的安装要求涉及基础设施、设备安装、电气接线和安全措施等方面。

在安装过程中，要根据设备制造商提供的安装说明进行操作，保证设备的稳固和正常运行。

同时，要严格遵守相关安全操作规程，加强安全防护措施，确保人员和设备的安全。

只有按照要求进行安装，才能保证冷却塔的高效运行和长期使用。

设备操作与维护手册冷却塔是循环水场中最重要的设备，日常管理中应合理操作，以延长冷却塔的使用寿命，开车前应做好以下准备工作。

1、开车前的准备1.1 检查和确认冷却塔内全部设备部件安装完毕。

1.2 检查和确认冷却塔上塔立管阀门开启关闭灵活有效。

1.3 检查集水池内有无杂物垃圾，排污、溢流、补水管路应畅通。

2、风机电机送电前的检查2.1 检查风机、电机各部件是否正确安装；2.2 检查风机、电机的所有螺栓是否拧紧（如地脚螺栓、叶片U型螺栓等、风筒螺栓等）；2.3 检查电机和启动设备的接地是否完好，接地是否正确，接触是否完好；2.4 检查叶片安装角度是否符合设计要求；2.5 测定风筒和叶片之间的间隙，叶片外缘与风筒内壁之间隙应在15-25mm之间；2.6 手盘联轴器，整机运转是否轻松，是否轻重均匀；2.7 机械密封及其余静密封点无泄漏现象；2.8 油位是否正常，静止状态时应于油位标定的上、下限之间；2.9 减速机上油及排油阀是否关闭；2.10 风筒内有无跳板、及其他障碍物，风筒门是否紧固；2.11 人员及所有检查器物工具从塔内及风筒中全部撤出；2.12 检测冷却塔塔内塔上是否有易燃易爆气体，是否超标。

3、风机和电机试运行3.1、上述检查工作完成并确认后，可对风机电机送电，此时冷却塔不上水；3.2 逐一对11台塔的电机进行点动，检查风机旋转方向是否正确，从风筒顶向下迎风看，叶轮应为顺时针方向旋转；3.3 逐一启动电机，连续运转1小时；3.4 观察风机、电机有无异常声响，观测和记录电机电流值、风机振动值、油温值，并与规定值对照，均应不高于规定值。

风机的最大允许振动速度为6.3mm/s（测点位臵：齿轮箱输入轴中心线处轴承座壳体），风机减速机油温、电机轴承温度不得超过85℃；3.5 观察传动轴应无明显跳动现象；3.6 观察叶片与风筒壁及风筒门应无磨擦及撞击现象；3.7 检查油位应在运行油位的上、下标位之间；3.8 连续运转1小时后停机检查。

冷却塔安装手册冷却塔是一种重要的工业设备，它用于将加热的水冷却后再供回工业过程使用，从而保持工业过程的稳定性和正常运行。

在安装冷却塔时，需要按照以下步骤进行操作：步骤一：选址在选址时，应考虑以下因素：•离工业生产设备近，能够保持水的温度和流速稳定；•离空气污染源远，避免灰尘、污物等杂物进入塔体；•土地平整，光滑、坚硬的基础；•能够方便地接近和操作。

步骤二：基础设计冷却塔的基础应该根据其尺寸大小、形状、风压、环境温度等条件进行设计。

基础承载力要满足冷却塔的总重量，并考虑到其地震和风压力的影响。

建议通过专业设计计算得到基础的尺寸和承载能力。

步骤三：组装1.先将塔底组好，确保塔底水层与连接部不漏水，并安装排水装置。

注意，塔底排水管应倾斜0.02的角度。

2.然后按照塔身实际尺寸，将各个组件部分按要求和编号进行拼接，通过螺丝和连接件固定，确保不漏水。

紧固件要根据要求加上垫片或密封圈。

3.完成3-4层后，进行第一次水压试验。

确认塔身不漏水后，继续进行组装。

待到塔身的最后一部分拼装完成后，再进行整体选择性测试。

步骤四：安装完成组装后，需要将冷却塔安装到预先设计好的基础上。

安装时，需要保持塔垂直度，在塔底和基础之间使用橡胶垫片或其他垫片。

塔和基础之间旋紧螺栓。

步骤五：管道连接管道连接应根据实际情况和要求进行选择。

在连接过程中，需要注意以下事项：•铸铁法兰或碳钢法兰连接时，需遵循法兰连接标准；•单向阀和三通球阀等开关类管件建议使用铸铁法兰，便于安装和拆卸；•塔体进出口管道的接头处应尽量避免弯曲，以保证水流和冷却效果。

步骤六：电气连线冷却塔需要接入电源才能进行稳定的运行，电气连线应根据冷却塔实际要求进行，且需要符合国家和地方电气规范。

电气部分的标志和连线应清晰。

步骤七：启动测试在以上步骤均已完成后，需要进行冷却塔的启动测试，确认相应部件运转正常，确保安全稳定地运行。

测试完成后，即可正式投入使用。

以上为冷却塔安装手册的详细步骤及注意事项，仅供参考。

冷却塔安装作业指导标题：冷却塔安装作业指导引言概述：冷却塔是工业生产中常见的设备，用于降低水温并保持设备正常运行。

正确的安装是冷却塔能否正常运行的关键。

本文将详细介绍冷却塔安装作业指导，帮助读者了解冷却塔的安装步骤和注意事项。

一、准备工作1.1 确认安装位置：选择平整、通风良好的场地，确保冷却塔能够正常运行并方便维护。

1.2 准备设备和工具：准备好冷却塔及其配件，确保所有工具齐全，如扳手、螺丝刀等。

1.3 检查安装图纸：仔细阅读冷却塔的安装图纸，了解每个零部件的位置和连接方式。

二、安装底座2.1 搭建底座：根据安装图纸指导，搭建冷却塔的底座结构，确保底座稳固并符合规范要求。

2.2 固定底座：使用螺栓或焊接方式将底座固定在地面上，确保底座不会因振动而移动。

2.3 检查底座：检查底座安装是否牢固，确保底座没有松动或者倾斜的情况。

三、安装塔体3.1 安装塔体结构：根据安装图纸指导，将冷却塔的塔体结构逐步安装，确保每个零部件的位置正确。

3.2 连接管道：连接冷却塔的进水管道和出水管道，确保管道连接紧密，不漏水。

3.3 调整塔体位置：调整冷却塔的位置，使其与进水管道和出水管道对齐，确保水流畅通。

四、安装风机4.1 安装风机叶片：将风机叶片逐个安装在风机轴上，确保叶片位置正确，不会相互干扰。

4.2 连接电源：将风机的电源线连接到电源插座上，确保电源线接线正确，不会出现短路。

4.3 调试风机：启动风机，调试风机的转速和方向，确保风机正常运转，不会出现异常噪音或振动。

五、安装配件5.1 安装水泵：将水泵安装在冷却塔的进水管道上，确保水泵能够正常运转并提供足够的水流量。

5.2 安装控制面板：安装冷却塔的控制面板，设置合适的参数，确保冷却塔能够根据需要进行自动控制。

5.3 检查配件：检查所有配件的安装情况，确保每个配件都安装正确并能够正常运行。

结论：通过以上的安装作业指导，读者可以了解冷却塔的安装步骤和注意事项，确保冷却塔能够正确安装并正常运行。

去卩塔使用维护手册目录第一部分、冷却塔试车规程/2（一）启动前的准备工作/2（二）启动/3（三）运行注意事项/3第二部分、冷却塔的调试/4第三部分、冷却塔的维护、保养/4第四部分、冷却塔故障及排除/5第五部分、冷却塔其他注意事项/5第六部分、不同塔型特别说明/6第一部分、冷却塔试车规程（一）启动前的准备工作：为保证安全，应切断电源，在电源控制点挂禁止标牌。

1.1 检查塔体安装情况，注意扶梯、踏脚、走道安全使用的可靠性，并清扫下塔体或水池的垃圾、杂物，清洗管路系统。

1.2 检查布水系统工作状况，观察布水孔安装角是否一致，转动是否灵活，拉杆是否拉紧；对于方塔，检查喷嘴有无缺损，脱落。

1.3 检查风机端部与上壳体是否出现卡壳现象，叶片安装角度是否一致，安装是否对号，各连接螺栓应拧紧，无松动现象。

1.4 人工盘动风机叶片，检查运转是否灵活，有无异常声响。

若是皮带减速器，应检查运转是否灵活，有无异常声响。

若是皮带减速器，应检查皮带松紧度和涨紧装置是否正常。

1.5 检查各系统的标记是否完整，测试仪器应配备齐全，如电流、电压表、进水水温计、湿球温度计等。

1.6 检查减速器油是否符合要求，油位是否在标准线上，油路是否通畅，减速器与底座螺栓有无松动。

立式减速器润滑油为N320 负荷工业齿轮油，卧式减速器润滑油牌号见风机使用说明书。

1.7 点动电机，检查风机转向（从上往下应为顺时针旋转）。

1.8 水泵启动前的准备和检查工作按供水车间运行规程执行，要逐渐开大水泵，防止水量过大压塌底盘。

（二）启动2.1 启动循环水泵, 检查每台塔的水表或压力表，启动循环水泵，调节进塔水流量，使其控制在正常范围内（90%~110%）。

2.2 启动电机，注意有无异常声音，若无，待风机正常运转一小时后，检查减速器油位情况，观察冷却塔振动状况，并记录电流、电压值。

2.3 检查布水管的转速是否在正常范围（6-12r/min ）。

（三）运行注意事项3.1 冷却塔的性能受冷却水量和风量的影响，应经常注意冷却水进出的温度。

冷却塔安装作业指导引言概述：冷却塔是工业生产中常见的设备，用于将热水或者其他流体冷却至合适温度。

冷却塔的正确安装对于保证其正常运行和延长使用寿命至关重要。

本文将详细介绍冷却塔安装的作业指导，包括安装前的准备工作、安装过程中的注意事项、安装后的检查和测试以及常见问题的解决方法。

一、安装前的准备工作：1.1 确定安装位置：选择一个平整、稳固的基础，远离其他设备或者建造物，以便于冷却塔的运行和维护。

1.2 确定冷却塔的尺寸和规格：根据工艺要求和冷却负荷计算，确定冷却塔的尺寸和规格，包括冷却塔的高度、直径、风机数量和功率等。

1.3 准备所需材料和工具：根据冷却塔的安装要求，准备好所需的材料和工具，如螺栓、螺母、垫片、焊接材料、起重设备等。

二、安装过程中的注意事项：2.1 安装基础：按照设计要求进行基础的施工，确保基础的平整度和稳固性，以支撑冷却塔的分量和运行时的振动。

2.2 安装塔体：根据冷却塔的尺寸和规格，将塔体逐层安装，注意塔体的水平度和垂直度，确保各部件之间的连接紧固可靠。

2.3 安装附件：根据冷却塔的设计要求，安装风机、水泵、水管等附件，注意附件与塔体之间的连接方式和位置，确保冷却塔的正常运行。

三、安装后的检查和测试：3.1 检查连接紧固：对冷却塔的各个连接部位进行检查，确保螺栓、螺母等紧固件没有松动或者缺失，防止漏水和漏风现象的发生。

3.2 检查电气系统：检查冷却塔的电气系统，包括机电、控制柜、电缆等，确保电气设备正常运行和安全可靠。

3.3 进行性能测试：启动冷却塔，进行性能测试，包括冷却效果、风机运行情况、水流量等指标的检测，确保冷却塔能够满足设计要求。

四、常见问题的解决方法：4.1 漏水问题：检查冷却塔的管道和连接部位，修复漏水点，确保冷却塔的密封性。

4.2 风机故障：检查风机的机电和传动装置，修复或者更换故障部件，确保风机正常运行。

4.3 冷却效果不佳：检查水泵和水管的工作状态，调整水流量和水温，优化冷却塔的运行参数，提高冷却效果。

2 目录本手册包含正确安装和运行冷却塔的重要信息。

安装和运行冷却塔前请仔细阅读手册，然后按照所有说明运行。

请保存本手册，以便将来参考。

概貌 ............................................................................................................................. 3安全 ............................................................................................................................. 3冷却塔运输....................................................................................................... 4接收冷却塔 ............................................................................................................... 4冷却塔位置 ............................................................................................................... 4冷却塔装配 ............................................................................................................... 5马达接线 .................................................................................................................... 6机械设备 .................................................................................................................... 6冷却塔启动 ............................................................................................................... 7水质和排污 ............................................................................................................... 12冷却塔维护进度 ...................................................................................................... 13冷却塔维护 ............................................................................................................... 18季节性停机说明 ...................................................................................................... 19 延长停机 .................................................................................................................... 20附加信息 .................................................................................................................... 20故障检查及修理 ...................................................................................................... 22下列定义的术语将在整本手册中使用，请注意各级风险和有关系到产品寿命的重要信息。

2024年冷却塔维护规程1 范围1.1 本标准规定了动力分场综合循环水泵站冷却塔设备维护的技术条件和要求。

1.2 本标准适用于平安高精铝业有限公司动力分场综合循环水泵站冷却塔设备维护。

2内容2.1 电机2.1.1 冷却塔电机工作在露天中，其各部件应严格密封，以保证电机内部干燥不受潮湿，因此应定期检查电机的绝缘电阻，如果绝缘电阻低于0.5兆欧，必须进行绕组干燥处理。

为了更好地保护电机，在冷却塔安装完毕短时间未能投入使用或冷却塔季节性停机的情况下，建议使用塑料薄膜包裹好。

2.1.2 当电机的过热保护或短路保护连续发生动作时，应查明故障后方能重新投入运行。

2.1.3 应保证电机在运行过程中有良好的润滑，一般运行____小时左右应补充或更换润滑脂。

2.1.4 电机轴承寿命终了，电机运行时的震动和噪声会明显增大，这时应及时更换轴承。

2.2 减速器2.2.1 减速器的每运行____小时内部应注入润滑油一次，以保证轴承良好的润滑，延长轴承的使用寿命；冷却塔运行时应经常检查机械有无杂音，以免影响机械运行造成冷却效果下降。

2.2.2 使用齿轮减速器的冷却塔，开机前必须检查减速器的油位，运转过程中也经常进行同样的检查，发现油位偏低时要及时加润滑油；润滑油应使用减速器生产厂家推荐的润滑油；新机第一次运转____小时后应将润滑油排空更换新油，以后每年换油一次。

随着冷却塔运行时间的延长，减速器内的轴承将逐渐磨损，冷却塔的震动和噪声将明显增大，此时应检查轴承的径向间隙，如果径向间隙过大，应调整轴承的径向间隙或更换轴承。

2024年冷却塔维护规程（二）一、引言冷却塔是工业生产中常见的设备之一，在保证生产正常运行的同时，也需要进行定期维护，以确保冷却塔的安全和性能。

本规程的目的是为了建立一套科学严谨的冷却塔维护标准，提高冷却塔的使用寿命和工作效率，保障生产的连续进行。

二、维护周期1. 冷却塔的日常维护包括日常检查、清洁和润滑等工作，应每天进行一次；2. 冷却塔的定期维护包括定期检查、维修和更换零部件等工作，应按照每个季度进行一次；3. 冷却塔的年度维护包括全面检查和重大维修等工作，应每年进行一次。

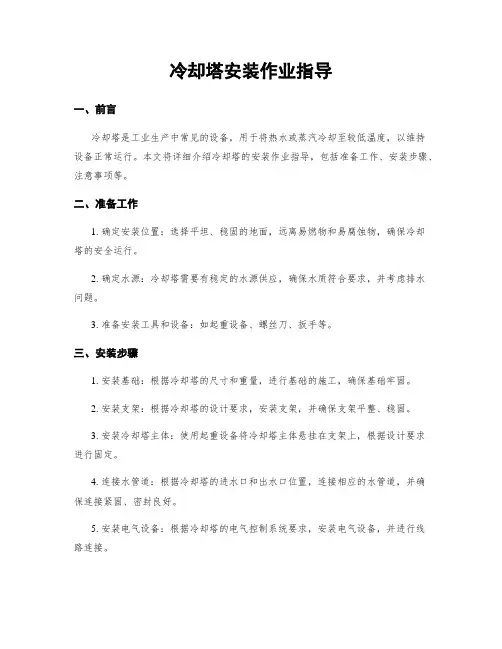

冷却塔安装作业指导一、前言冷却塔是工业生产中常见的设备，用于将热水或蒸汽冷却至较低温度，以维持设备正常运行。

本文将详细介绍冷却塔的安装作业指导，包括准备工作、安装步骤、注意事项等。

二、准备工作1. 确定安装位置：选择平坦、稳固的地面，远离易燃物和易腐蚀物，确保冷却塔的安全运行。

2. 确定水源：冷却塔需要有稳定的水源供应，确保水质符合要求，并考虑排水问题。

3. 准备安装工具和设备：如起重设备、螺丝刀、扳手等。

三、安装步骤1. 安装基础：根据冷却塔的尺寸和重量，进行基础的施工，确保基础牢固。

2. 安装支架：根据冷却塔的设计要求，安装支架，并确保支架平整、稳固。

3. 安装冷却塔主体：使用起重设备将冷却塔主体悬挂在支架上，根据设计要求进行固定。

4. 连接水管道：根据冷却塔的进水口和出水口位置，连接相应的水管道，并确保连接紧固、密封良好。

5. 安装电气设备：根据冷却塔的电气控制系统要求，安装电气设备，并进行线路连接。

6. 连接风管道：根据冷却塔的风道要求，连接相应的风管道，并确保连接紧固、密封良好。

四、注意事项1. 安全第一：在安装过程中，严格遵守相关安全规定，佩戴好安全防护用品，确保人身安全。

2. 操作规范：按照冷却塔的安装说明书或相关标准进行操作，遵循正确的安装步骤。

3. 检查细节：在安装完成后，仔细检查各个连接处是否紧固、密封良好，避免漏水或漏电等问题。

4. 水质处理：在使用冷却塔前，对水质进行处理，防止水垢和污物堆积，影响冷却效果。

5. 定期维护：定期对冷却塔进行检查和维护，清洗水管道、风道等部件，确保设备的正常运行。

五、总结本文详细介绍了冷却塔的安装作业指导，包括准备工作、安装步骤和注意事项等。

在进行冷却塔安装时，务必遵循安全规范，按照正确的步骤进行操作，并定期维护设备，以确保冷却塔的正常运行。

冷却塔安装作业指导一、概述冷却塔是用于降低工业设备或电站发电设备的温度的重要设备。

本文将为您提供冷却塔安装作业的详细指导。

二、安装前准备1. 确定冷却塔的安装位置：选择离主要设备足够远的位置，以确保冷却效果最佳。

2. 检查安装地基：确保地基坚固平整，能够承受冷却塔的重量。

3. 准备所需工具和材料：包括起重设备、螺栓、垫片、密封胶等。

三、安装步骤1. 将冷却塔运输到安装位置：使用起重设备将冷却塔从运输车辆上卸下，并小心地放置在安装位置上。

2. 安装冷却塔基础：根据冷却塔的尺寸和重量，将螺栓和垫片固定在地基上，确保其稳固。

3. 安装冷却塔支架：将冷却塔的支架组装好，并使用螺栓将其固定在地基上。

4. 安装冷却塔填料：根据冷却塔的设计要求，将填料安装在冷却塔的内部，确保填料均匀分布。

5. 安装冷却塔风机：将冷却塔风机安装在冷却塔的顶部，并连接电源线。

6. 连接冷却塔管道：根据冷却塔的设计要求，将进水管道和出水管道与冷却塔连接，并使用密封胶进行密封。

7. 进行安全检查：确保冷却塔的各个部件安装牢固，无松动或损坏的情况。

四、安装后调试1. 检查冷却塔运行状态：启动冷却塔风机，观察其运行状态是否正常，确保风机旋转自如。

2. 检查冷却效果：通过监测冷却塔的进水温度和出水温度，评估冷却效果是否达到预期要求。

3. 调整冷却塔参数：根据实际情况，调整冷却塔的风机转速、水流量等参数，以达到最佳冷却效果。

五、安全注意事项1. 在安装过程中，严禁站在冷却塔下方或靠近风机旋转区域。

2. 使用起重设备时，应确保操作人员具备相关资质，并遵守相关安全规定。

3. 在进行电气连接时，务必断开电源，并由专业电工进行操作。

4. 在安装过程中，如发现任何异常情况，应立即停止作业，并寻求专业人员的帮助。

六、维护保养1. 定期清洁冷却塔：清除冷却塔内部的污垢，保持冷却效果的稳定。

2. 定期检查冷却塔的各个部件：包括支架、填料、风机等，确保其完好无损。

◆冷却塔运行保养维修目录一、冷却塔的安装场地须知二、冷却塔的运行前检查三、冷却塔的运行检查四、冷却塔的停机五、冷却塔长期停止运行时建议事项六、冷却塔的运行保养七、冷却塔部件的故障及维修一、冷却塔的安装场地须知1、参考冷却塔运行重量以及设计安全系数，校核安装地基承载能力；2、冷却塔基础须按设计方案所规定尺寸预埋好水平的钢板，各基础面应在同一水平面上；3、避免安装在温度较高、近热源、粉尘、腐蚀气体、异物集中的位置；4、冷却塔入风端与平衡建筑物之间应有一定距离，保证新风进塔，避免挡风或防止冷却塔工作时排出的热湿空气回流，影响冷却塔的性能；5、冷却塔的安装位置必须预留空间以便管道配置及维修设备。

一、冷却塔的运行前检查1、检查塔内的结构件，清理所有异物；2、检查进水浮球阀组合是否灵活，各种水管应装牢固；3、用手转动风机应灵活，风机叶片凹弧面应向上，风叶边缘与风筒四周间隙应均匀，叶片安装角度应一致，避免造成运行时震动和意外事故；4、检查电机、风机联接螺丝是否紧固，不得有松脱现象；5、检查减速器润滑油（脂）是否足够，转动是否顺畅；检查皮带松紧度并调节至合适的程度；6、检查风机防护网是否牢固；7、检查电机接线是否正确、牢固，电机接线盒是否紧固，防水胶圈须能起防水作用，否则，须更换，塔体开关接线是否松脱；8、检查变频器控制线路上的所有电器设备接线是否正确、无松脱；9、开启半封式防尘水室底部的排污阀门，用水冲洗壳体内壁及填料的泥尘，清理喷头和其他部件所置的杂物，以免杂物进入塔内堵塞；10、检查水室、疏结及配管有无漏水；11、检查冷却塔所有联接螺栓，特别是传动部件的联接、紧固螺栓，是否紧固牢靠，不允许有任何松脱。

二、冷却塔的运行检查1、间歇开启水泵，使循环水管内的空气完全排出；2、单台塔运行时，调节进水阀门使各喷头喷洒均匀呈方形，多台拼装时，配合调节各进水阀门使各喷头喷洒均匀呈方形，各出水阀门配合调节至各塔水室的水位为同一水平面；3、调整喷头时，不能直接踩踏填料，如需要踏在其上面，请先以木板暂垫填料上；4、检查风机运行时与风筒无撞击现象，风应向上吹出，不许出现逆向吹风；5、检查电机应无过热或噪音过大和转向相反现象；6、检查电机电流、电压不可超过电机铭牌标示值；7、视窗检查水量水位位置停机为60 ~70%界面，运行时为20 ~40% 界面。

冷却塔使用及维护手册
一、使用及维护
1、冷却塔应有专人负责运行和维护。

2、为明确冷却塔正常运行，安装完毕后，应做全面检查，清除风筒口、填料、收水器表面及集水器等处杂物，以防堵塞。

3、冷却塔交付使用前必须试运行，认真检查风机电机运行是否正常、塔体是否平稳、喷头或布水器布水电均匀程度、电机防潮措施、减速机油位是否正常、风机转到应顺时针方向转动向上抽风。

以上各点如有异常，应及时排除，不得带病投入运行。

4、操作时应先开风机，再开水泵，停机时必须先关水泵，再停风机。

5、水泵通过调整阀门使之达到额定流量，严防水量过载影响冷效，选用水泵扬程必须和冷却塔进水压力相配。

6、使用时，操作人员应注意风机、减速机异常声音与振动情况，如发现异常情况应停机检查，风机运行一小时后，应检查电机温升，发现异常应及时排除。

7、经常注意冷却塔进出水温度。

8、检查减速机在使用300小时后，应补加CKC220中负荷齿轮油，运行1年后更换新油。

9、如发现循环水有藻类妨碍运行时，可加氯4～6mg/1，用冲击消灭之，进水浊度不应大于50mg/1，并根据水质情况排污，或增加水质稳定剂处理以适应特殊要求。

10、运行一年后，需进行全面维护一次，以排除杂污，加固螺栓及连接部件，金属部件应重新涂刷防腐层，
二、检查项目的内容及检测周期
冷却塔检测周期表（“○”表示测定时间）。

无锡方舟流体科技有限公司
Wuxi ARK Fluid Science Technology Co.Ltd
携手方舟 共赢未来
冷却塔的安装使用说明
一、选择安装场地
冷却塔应安装在有足够承载能力的建筑物地面上，通风要良好，冷却塔的进风口与平行建筑物最短距离应不小于塔体外径的1.5倍，以满足新风进塔无阻和有效避免在有热空气产生，粉末飞纷的场所，否则要采取其它防护措施进行安装。

二、安装须知
冷却塔基础尺寸仅供参考，中心部位有基础的支柱负载为运转重力的25%，其余重力由外围基础支柱平均承担，各基础平面标高误差1mm ； 由于塔体不能承受水管重量，安装水管时必须另设支柱，10mm 以上出水管宜用防震软管（高压胶管）连接；安装底盘时，安装人员应踩在底盘的加强筋上，以避免损坏底盘，安装外壳底盘等纤维件时，应先穿上螺丝，然后依次上紧，避免外壳底盘变形，在确认底盘没有变形，且接缝处及周围干燥后，方可在接缝处铺设纤维毛及涂抹树脂，避免塔体漏水； 冷却塔风扇应顺时针方向旋转，风向向上（或向外）。

风机叶尖与塔内壁之间的间隙应保持均匀，检查叶片安装角度是否相同，调试运转是否平衡，电源功率是否与额定功率一致； 马达需按其标出的接线方向接线，接线后要密封接线盒，马达电路应设有缺相运行保护及过载运行保护，以确保马达可靠运行。

三、冷却塔起动准备
1、开启水盘排污阀门清洗水盆及塔体各部件；
2、检查各运转部件是否灵活，风叶与塔体间隙是否均匀；
3、调整浮球阀，将水盆的水位调节在溢水口以下20mm 处。

GR-圆型系列逆流式冷却塔安装及运行与保养手册第一部分冷却塔安装说明一、检查基础1、参照冷却塔产品样本，检查基础尺寸是否正确。

2、用水平尺检查基础是否水平，要求各基础之间水平误差不大于2㎜。

3、冷却塔安装地面承载，参考冷却塔运行重量及设计的安全系数，校核安装地基的承载能力。

二、安装底盆1、按照装配示意图，将各类底盆按图示顺序摆放，并调整彼此间间隙至均匀（单台塔底盆是一整体，不必拼装）。

2、配钻底盆间的连接孔，然后用螺栓连接固定。

3、底盆封边：清理底盘上的所有杂物，保持底盘清洁、干燥、不能残留水滴，封底时不能在雨天进行（保证封底后一小时之内不下雨）。

将树脂倒进水勺，按配比加入固化剂，树脂与固化剂在25~30℃时配比为100：2，每次用多少配多少，以免浪费，同时随坏境温度高低，适当增减固化剂的配量。

将加入固化剂的树脂搅拌均匀，方可进行涂刷，否则会出现部分树脂过早固化，部分不能固化的现象，造成树脂及底盘漏水。

封底操作时应先在底盘接缝处刷上一层树脂，然后铺上一层纤维，再涂上一层树脂，并用刷子将其压平，使树脂充分浸透纤维，底盘与纤维不能有分离现象，封底纤维一般铺三层。

封底纤维固化后，再涂上一层树脂，保证封底纤维表面光滑。

树脂一般保质期为三个月，请用户在保证期内使用。

树脂、纤维用保存在阴凉、干燥、通风处，不宜让阳光直射及雨淋，以免树脂。

纤维变质。

三、安装主管、横水管、中心圈、管位器主管要垂直与底盘，横水管要水平，管位器安装在主管上，然后装上中心圈。

四、安装进风支柱及填料梁将填料支架与中心圈、进风支柱连接，但必须确保水平垂直。

检查各件安装到位后，可将所有螺丝紧固，然后缠绕填料。

五、安装填料将两圈填料按相反的方向放在一起，以中心管为中心进行缠绕，根据图纸的要求来确定缠绕直径的大小和高度。

缠好的填料要求：密实均匀，堆放整齐。

六、安装播水管及转头把转头装在主管顶端，再将播水管横推进转头内，直至播水管成水平位置，喷水孔要和垂直线成30°~45°向后安装（在运行时，按需求而作最后调校角度）。

冷却塔安装作业指导一、概述冷却塔是工业生产中常用的设备，用于将热水或蒸汽冷却至合适的温度。

本文将详细介绍冷却塔的安装作业指导，包括前期准备工作、安装步骤、安装注意事项等内容。

二、前期准备工作1. 确定安装位置：选择合适的安装位置，要求地面平整、无障碍物，并且便于设备维护和运行。

2. 安装固定基础：根据冷却塔的尺寸和重量，设计并建造合适的固定基础，以确保设备的稳定性。

3. 准备所需设备和材料：根据冷却塔的型号和规格，准备好所需的安装工具、螺栓、垫片等材料。

三、安装步骤1. 拆解冷却塔：将冷却塔的各个部件进行拆解，包括进水口、出水口、风扇、水泵等。

2. 安装支架：将冷却塔的支架固定在预先准备好的固定基础上，确保支架水平稳固。

3. 安装填料层：根据冷却塔的设计要求，在支架上逐层安装填料，填料应均匀分布，确保冷却效果。

4. 安装水泵和管道：根据冷却塔的设计要求，将水泵和管道与冷却塔连接，确保水的流动顺畅。

5. 安装风扇：将风扇安装在冷却塔的顶部，确保风扇与冷却塔的风向一致，并进行固定。

6. 安装进出水口：将进水口和出水口与冷却塔的相应位置连接，确保连接紧密，并进行密封处理。

四、安装注意事项1. 安全第一：在进行冷却塔安装作业时，要严格遵守安全操作规范，佩戴好安全防护装备，确保人身安全。

2. 注意材料质量：选择优质的冷却塔材料，确保设备的使用寿命和安全性能。

3. 注意安装顺序：按照安装步骤的顺序进行作业，确保每个步骤的正确完成。

4. 注意连接紧固：在安装过程中，要注意螺栓和管道的连接紧固，以防止漏水或松动。

5. 注意电气接线：在安装风扇和水泵时，要注意正确接线，确保设备的正常运行。

6. 注意设备平衡：在安装支架和填料层时，要注意设备的平衡性，避免因不平衡而导致设备损坏或运行不稳定。

五、总结冷却塔的安装作业是一个细致且重要的过程，只有正确安装才能保证设备的正常运行和使用寿命。

通过本文的指导，您可以了解到冷却塔安装的前期准备工作、安装步骤和注意事项，希望对您的工作有所帮助。

冷却塔安装作业指导一、介绍冷却塔是工业生产中常用的设备，用于将热水或者蒸汽冷却至合适的温度。

本文将详细介绍冷却塔的安装作业指导，包括施工前准备、安装步骤、安全注意事项等。

二、施工前准备1. 确定冷却塔的安装位置：选择平整稳固的地基，并确保周围无障碍物影响安装和维护。

2. 检查安装材料和工具：确认所有所需的安装材料和工具齐全，并进行必要的检查，确保其完好无损。

3. 制定安装计划：根据冷却塔的尺寸和分量，制定详细的安装计划，包括吊装设备和人员的安排。

三、安装步骤1. 吊装冷却塔：根据安装计划，使用合适的吊装设备将冷却塔吊装至安装位置。

确保吊装过程中冷却塔的稳定和安全。

2. 安装支撑结构：根据冷却塔的设计要求，安装支撑结构，确保其稳固可靠。

3. 连接水管和电缆：根据冷却塔的设计要求，连接冷却塔的进水管、出水管和电缆，确保连接坚固且无泄漏。

4. 安装风扇和机电：根据冷却塔的设计要求，安装风扇和机电，并确保其运转正常。

5. 连接冷却塔与冷却系统：根据冷却系统的设计要求，连接冷却塔与冷却系统，确保连接密切且无泄漏。

6. 安装防护设施：根据安全规范，安装必要的防护设施，确保操作人员的安全。

四、安全注意事项1. 安全第一：在整个安装过程中，始终将安全放在首位，确保施工人员的人身安全。

2. 遵循操作规程：严格按照制定的安装步骤和操作规程进行作业，避免因操作不当而导致事故发生。

3. 使用安全设备：在吊装、安装和连接过程中，使用合适的安全设备，如安全帽、防护手套等，保障人员的身体安全。

4. 定期检查：在安装完成后，定期对冷却塔进行检查和维护，确保其正常运行和安全使用。

5. 紧急救援措施：制定紧急救援措施，并确保施工人员了解和熟悉这些措施，以应对突发情况。

五、总结本文详细介绍了冷却塔安装作业指导，包括施工前准备、安装步骤和安全注意事项等。

在进行冷却塔安装时，务必严格遵守安全规范，确保施工人员的人身安全。

安装完成后，定期检查和维护冷却塔，以确保其正常运行和安全使用。
