【CN209648317U】一种袜机刀具专用磨刀机【专利】

专利名称：一种新型磨刀机
专利类型：实用新型专利
发明人：王卫微,王浩齐,王曼莉申请号：CN201820599773.X 申请日：20181114
公开号：CN208246428U
公开日：
20181218
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种新型磨刀机，包括支架，支架上设有槽体，槽体底部设有导向孔和排料口，槽体内部安装有刀片固定架，刀片固定架底部设有插入槽体底部导向孔的导柱，刀片固定架底部设有升降装置，升降装置包括齿轮盘、手轮和手轮固定架，手轮通过手轮固定架安装在槽体底面，手轮内端设有驱动齿轮，驱动齿轮与齿轮盘啮合，齿轮盘连接一伸入槽体内的螺杆，刀片固定架设有与螺杆配合的螺孔，螺杆旋入刀片固定架螺孔；槽体上沿的导轨上安装有“冂”形移动平
台，“冂”形移动平台上端面固定有电机，并设有操控手柄，电机的输出轴连接有磨刀砂轮。

本实用新型打磨力度均匀，打磨均匀，使刀片的锋利度均匀，磨损均匀，大大降低刀片的报废率。

申请人：唐山天时农牧机械设备股份有限公司
地址：064200 河北省唐山市遵化市平安城镇平安城三村
国籍：CN
更多信息请下载全文后查看。

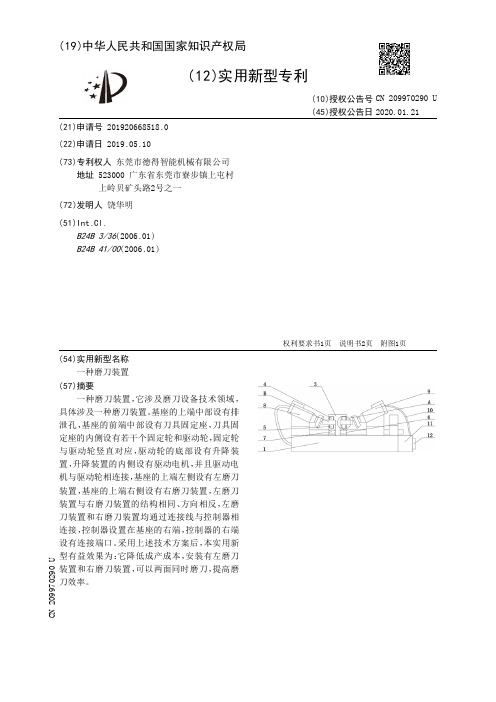

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920668518.0(22)申请日 2019.05.10(73)专利权人 东莞市德得智能机械有限公司地址 523000 广东省东莞市寮步镇上屯村上岭贝矿头路2号之一(72)发明人 饶华明　(51)Int.Cl.B24B 3/36(2006.01)B24B 41/00(2006.01)(54)实用新型名称一种磨刀装置(57)摘要一种磨刀装置，它涉及磨刀设备技术领域，具体涉及一种磨刀装置。

基座的上端中部设有排泄孔，基座的前端中部设有刀具固定座，刀具固定座的内侧设有若干个固定轮和驱动轮，固定轮与驱动轮竖直对应，驱动轮的底部设有升降装置，升降装置的内侧设有驱动电机，并且驱动电机与驱动轮相连接，基座的上端左侧设有左磨刀装置，基座的上端右侧设有右磨刀装置，左磨刀装置与右磨刀装置的结构相同、方向相反，左磨刀装置和右磨刀装置均通过连接线与控制器相连接，控制器设置在基座的右端，控制器的右端设有连接端口。

采用上述技术方案后，本实用新型有益效果为：它降低成产成本，安装有左磨刀装置和右磨刀装置，可以两面同时磨刀，提高磨刀效率。

权利要求书1页 说明书2页 附图1页CN 209970290 U 2020.01.21C N 209970290U权　利　要　求　书1/1页CN 209970290 U1.一种磨刀装置，其特征在于：它包含基座(1)、排泄孔(2)、刀具固定座(3)、固定轮(4)、驱动轮(5)、升降装置(6)、驱动电机(7)、左磨刀装置(8)、右磨刀装置(9)、连接线(10)、控制器(11)、连接端口(12)，基座(1)的上端中部设有排泄孔(2)，基座(1)的前端中部设有刀具固定座(3)，刀具固定座(3)的内侧设有若干个固定轮(4)和驱动轮(5)，固定轮(4)与驱动轮(5)竖直对应，驱动轮(5)的底部设有升降装置(6)，升降装置(6)的内侧设有驱动电机(7)，并且驱动电机(7)与驱动轮(5)相连接，基座(1)的上端左侧设有左磨刀装置(8)，基座(1)的上端右侧设有右磨刀装置(9)，左磨刀装置(8)与右磨刀装置(9)的结构相同、方向相反，左磨刀装置(8)和右磨刀装置(9)均通过连接线(10)与控制器(11)相连接，控制器(11)设置在基座(1)的右端，控制器(11)的右端设有连接端口(12)；所述控制器(11)与升降装置(6)相连接。

专利名称：一种新型磨刀机
专利类型：发明专利
发明人：吴晓丹
申请号：CN201611213485.8申请日：20161213
公开号：CN108214119A
公开日：
20180629
专利内容由知识产权出版社提供
摘要：本发明公开了一种新型磨刀机，包括机架、砂轮机，包括支架、万向球头、固定架、锁紧孔、锁紧螺杆、压板，该新型磨刀机，使用时操作人员可先根据需要，将支架在滑槽内部作前后移动，当移动到合适位置后，再通过助力扳手旋转锁紧螺母，使得锁紧螺母带动定位板沿着定位杆向上移动直至顶紧机架从而实现支架的固定，再将刀具置于固定架内，再顺时针旋转锁紧螺杆，使其向下运动顶紧刀具，此时操作人员再开启砂轮机，并根据需要以万向球头为支撑点进行角度变换磨刀，该新型磨刀机可以可以有效对待磨刀具的位置进行调节，亦可以在磨刀时实现角度支撑，极大的降低了操作人员的劳动强度，提高磨刀效率和质量。

申请人：广东技术师范学院
地址：510636 广东省广州市天河区龙口西路576号广东技术师范学院
国籍：CN
更多信息请下载全文后查看。

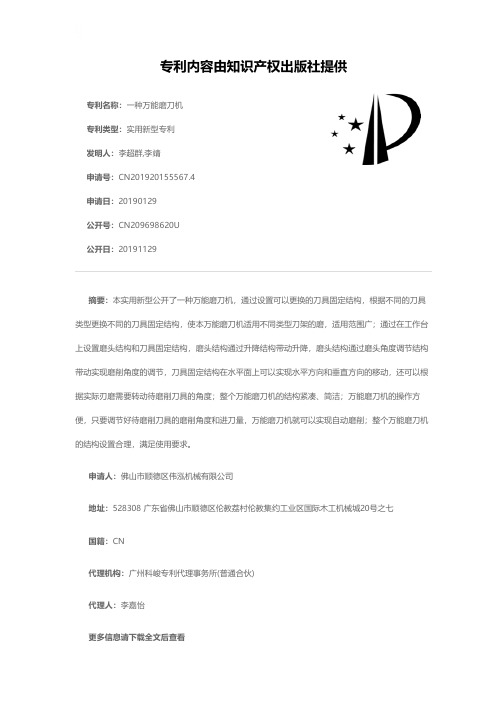

专利名称：一种万能磨刀机
专利类型：实用新型专利
发明人：李超群,李靖
申请号：CN201920155567.4申请日：20190129
公开号：CN209698620U
公开日：
20191129
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种万能磨刀机，通过设置可以更换的刀具固定结构，根据不同的刀具类型更换不同的刀具固定结构，使本万能磨刀机适用不同类型刀架的磨，适用范围广；通过在工作台上设置磨头结构和刀具固定结构，磨头结构通过升降结构带动升降，磨头结构通过磨头角度调节结构带动实现磨削角度的调节，刀具固定结构在水平面上可以实现水平方向和垂直方向的移动，还可以根据实际刃磨需要转动待磨削刀具的角度；整个万能磨刀机的结构紧凑、简洁；万能磨刀机的操作方便，只要调节好待磨削刀具的磨削角度和进刀量，万能磨刀机就可以实现自动磨削；整个万能磨刀机的结构设置合理，满足使用要求。

申请人：佛山市顺德区伟泓机械有限公司
地址：528308 广东省佛山市顺德区伦教荔村伦教集约工业区国际木工机械城20号之七
国籍：CN
代理机构：广州科峻专利代理事务所(普通合伙)
代理人：李嘉怡
更多信息请下载全文后查看。

专利名称：一种磨刀机
专利类型：实用新型专利
发明人：龙家浩
申请号：CN201520539668.3申请日：20150720
公开号：CN204800390U
公开日：
20151125
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种磨刀机，包括工作台，后部设置支撑座，支撑座设置升降滑块座，升降滑块座上设置电机，电机控制一个输出轴，支撑座上设置电机，电机控制一个输出轴，输出轴上设置磨削面为圆弧状的砂轮，另一个沿纵向平行输出轴上设置杯形的砂轮；所述工作台的前部设置底座，底座设置纵向移动丝杆，所述底座上设置横向移动工作平台，工作平台上设置回转刀架底座，回转刀架底座上设置回转定位把手，回转刀架底座上设置回转盘，回转盘上设置刀架，刀架上设置有压刀槽。

本实用新型的磨刀机可磨多种V型刀具，磨削过程中力度均匀，角度精准，刃口锋利。

申请人：中山市石岐区冠东机械厂
地址：528400 广东省中山市石岐区华光路49号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种刀具刃磨机
专利类型：实用新型专利
发明人：余春晖
申请号：CN201621202447.8申请日：20161028
公开号：CN206154011U
公开日：
20170510
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种刀具刃磨机，包括机架，机头、机头上下平移机构、夹具和夹具旋转机构，机头包括固定在机头主轴前端的砂轮，机头主轴横向布置，夹具旋转机构包括夹具主轴和夹具轴承座；夹具轴承座固定在机架上，夹具主轴由夹具轴承座支承；夹具固定在夹具主轴的上端，夹具主轴的下端由夹具电机驱动；机头上下平移机构包括两套直线导轨、随动杆和靠模，直线导轨的两根轨道平行地固定在机架上，机头布置在两根轨道之间，直线导轨的滑块固定在机头上；所述的砂轮位于夹具的上方；靠模固定在夹具主轴上部，工作面朝上；随动杆安装在机头上，前端压在靠模的工作面上。

本实用新型利用靠模仿型，可以很方便地对人造松枝修整机的切刀进行刃磨。

申请人：深圳职业技术学院
地址：518000 广东省深圳市南山区留仙大道2190号
国籍：CN
代理机构：深圳市兴科达知识产权代理有限公司
代理人：杜启刚
更多信息请下载全文后查看。
