目次欧阳光明（2021.03.07）１总则２一般规定３图例４图样画法本标准用词说明１总则１．０．１为了使建筑专业、室内设计专业制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。
１．０．２本标准适用于下列制图方式绘制的图样：１手工制图；２计算机制图。
１．０．３本标准适用于建筑专业和室内设计专业下列的工程制图：１新建、改建、扩建工程的各阶段设计图、竣工图；２原有建筑物、构筑物等的实测图；３通用设计图、标准设计图。
１．０．４建筑专业、室内设计专业制图，除应遵守本标准外，还应符合《房屋建筑制图统一标准》（ＧＢ／Ｔ５０００１—２００１）以及国家现行的有关强制性标准、规范的规定。
２一般规定２．１图线２．１．１图线的宽度ｂ，应根据图样的复杂程度和比例，按《房屋建筑制图统一标准》（ＧＢ／Ｔ５０００１—２００１）中（图线）的规定选用（图２．１．１／１～图２．１．１／３）。
绘制较简单的图样时，可采用两种线宽的线宽组，其线宽比宜为ｂ∶０．２５ｂ。
２．１．２建筑专业、室内设计专业制图采用的各种图线，应符合表２．１．２的规定。
２．２比例２．２．１建筑专业、室内设计专业制图选用的比例，宜符合表２．２．１的规定。
３图例３．１构造及配件３．１．１构造及配件图例及说明见表３．１．１。
３．２水平及垂直运输装置３．２．１水平及垂直运输装置图例及说明见表３．２．１。
４图样画法４．１平面图４．１．１平面图的方向宜与总图方向一致。
平面图的长边宜与横式幅面图纸的长边一致。
４．１．２在同一张图纸上绘制多于一层的平面图时，各层平面图宜按层数由低向高的顺序从左至右或从下至上布置。
４．１．３除顶棚平面图外，各种平面图应按正投影法绘制。
４．１．４建筑物平面图应在建筑物的门窗洞口处水平剖切俯视（屋顶平面图应在屋面以上俯视），图内应包括剖切面及投影方向可见的建筑构造以及必要的尺寸、标高等，如需表示高窗、洞口、通气孔、槽、地沟及起重机等不可见部分，则应以虚线绘制。
建筑制图尺度建筑制图尺度1 总那么为了使建筑专业、室内设计专业制图规那么，包管制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本尺度。
本尺度适用于以下制图方式绘制的图样：1 手工制图；建筑制图尺度2 计算机制图。
本尺度适用于建筑专业和室内设计专业以下的工程制图:1 新建、改建、扩建工程的各阶段设计图、竣工图；2 原有建筑物、构筑物等的实测图；建筑制图尺度3 通用设计图、尺度设计图。
建筑专业、室内设计专业制图，除应遵守本尺度外，还应符合房屋建筑制图统一尺度(GB/T 50001-2001)以及国家现行的有关强制性尺度、尺度的规定。
2 一般规定2.1 图线图线的宽度b，应按照图样的复杂程度和比例，按房屋建筑制图统一尺度(GB/T50001-2001)中(图线)的规定选用(图～图2.1.1-3)。
绘制较简单的图样时，可采用两种线宽的线宽组，其线宽比宜为b：。
建筑专业、室内设计专业制图采用的各种图线，应符合表的规定。
2.2 比例建筑专业、室内设计专业制图选用的比例，宜符合表的规定3 图例3.1 构造及配件构造及配件图例及说明见表。
中国工程检测网：3.2 程度及垂直运输装置程度及垂直运输装置图例及说明见表3.2.1。
4 图样画法4.1 平面图平面图的标的目的宜与总图标的目的一致。
平面图的长边宜与横式幅面图纸的长边一致。
4.1.2 在同一张图纸上绘制多于一层的平面图时，各层平面图宜按层数由低向高的挨次从左至右或从下至上安插。
4.1.3 除顶棚平面图外，各种平面图应按正投影法绘制。
4.1.4 建筑物平面图应在建筑物的门窗洞口处程度剖切俯视(屋顶平面图应在屋面以上俯视)，图内应包罗剖切面及投影标的目的可见的建筑构造以及必要的尺寸、标高等，如需暗示高窗、洞口、通气孔、槽、地沟及起重机等不成见局部，那么应以虚线绘制。
4.1.5 建筑物平面图应注写房间的名称或编号。
编号注写在直径为6mm细实线绘制的圆圈内，并在同张图纸上列出房间名称表。
目次欧阳家百（2021.03.07）１总则２一般规定３图例４图样画法本标准用词说明１总则１．０．１为了使建筑专业、室内设计专业制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。
１．０．２本标准适用于下列制图方式绘制的图样：１手工制图；２计算机制图。
１．０．３本标准适用于建筑专业和室内设计专业下列的工程制图：１新建、改建、扩建工程的各阶段设计图、竣工图；２原有建筑物、构筑物等的实测图；３通用设计图、标准设计图。
１．０．４建筑专业、室内设计专业制图，除应遵守本标准外，还应符合《房屋建筑制图统一标准》（ＧＢ／Ｔ５０００１—２００１）以及国家现行的有关强制性标准、规范的规定。
２一般规定２．１图线２．１．１图线的宽度ｂ，应根据图样的复杂程度和比例，按《房屋建筑制图统一标准》（ＧＢ／Ｔ５０００１—２００１）中（图线）的规定选用（图２．１．１／１～图２．１．１／３）。
绘制较简单的图样时，可采用两种线宽的线宽组，其线宽比宜为ｂ∶０．２５ｂ。
２．１．２建筑专业、室内设计专业制图采用的各种图线，应符合表２．１．２的规定。
２．２比例２．２．１建筑专业、室内设计专业制图选用的比例，宜符合表２．２．１的规定。
３图例３．１构造及配件３．１．１构造及配件图例及说明见表３．１．１。
３．２水平及垂直运输装置３．２．１水平及垂直运输装置图例及说明见表３．２．１。
４图样画法４．１平面图４．１．１平面图的方向宜与总图方向一致。
平面图的长边宜与横式幅面图纸的长边一致。
４．１．２在同一张图纸上绘制多于一层的平面图时，各层平面图宜按层数由低向高的顺序从左至右或从下至上布置。
４．１．３除顶棚平面图外，各种平面图应按正投影法绘制。
４．１．４建筑物平面图应在建筑物的门窗洞口处水平剖切俯视（屋顶平面图应在屋面以上俯视），图内应包括剖切面及投影方向可见的建筑构造以及必要的尺寸、标高等，如需表示高窗、洞口、通气孔、槽、地沟及起重机等不可见部分，则应以虚线绘制。
建筑（总图）专业制图统一规定前言面积计算随着工程建设发展需要，更好地为工程建设服务及今后建筑节能计算的需要，特对建设工程项目各项面积（各层建筑面积、总建筑面积、建设用地面积、建筑基底面积、建筑基地总面积、绿化面积、防火分区面积、人防面积……）的计算提出如下要求：各工程项目在绘制总平面图、建筑各层平面图……时须设专门的面积计算层，并以PL线逐项勾出计算面积范围，以便核查。
平面体型及空间变化较为复杂的工程项目，送校、审图纸时，应附各项面积计算书及面积简图（用PL线勾出面积计算范围）。
为保证设计质量，提高制图效率，做到图面清晰、简明，满足设计、施工、存档的要求，适应飞速发展的工程建设的需要，按照“建筑工程设计文件编制深度的规定”、“民用建筑工程建筑施工图设计深度图样”（以下简称“图样”）要求，以“总图制图标准”GB/T50103-2001、“房屋建筑制图统一标准”GB/T50104-2001（以下简称“建筑标准”）为依据，特拟定以下规定：一、图纸幅面及图框尺寸图纸幅面及图框尺寸，见“统一标准”表2.1.1及表2.1.3，每个工程项目每个专业所使用的图纸幅面种类不宜多于2种（除目录及表格外）。
二、图线基本图线宽度b的确定，应根据基项目的复杂程度及比例大小确定，但最小线宽不得小于0.18mm。
其具体的基本线宽b值及相应的线宽组值，可参见“统一标准”表3.0.1。
（一）总平面图绘制（二）建筑平、立、剖面图绘制目前建筑图绘制，采用的绘图软件为“天正”建筑软件，该软件对层、线型、字型等均有统一设置，但线宽的设置须由具体设计人员确定，建议线宽设定：三、字体除标题、封面采用粗体汉外，图纸内汉字一律采用长仿宋字，文字的高宽比按“统一标准”表4.0.3数值选用；图中的阿拉伯数字、罗马数字及拉丁字母的书写、排列应符合“统一标准”中表4.0.5的规定。
字体高度宜按下表采用：（请注意不同比例图纸的字高变化）四、比例绘图所用比例应根据工程图纸复杂程度及图纸用途优先采用“统一标准”中的常用比例：1:1、1:2、1:5、1:10、1:50、1:100、1:150、1:200、1:500、1:1000、1:2000、1:5000、1:10000、1:20000、1:50000、1:100000、1:200000；同一张图纸内所用比例不应超过2种。

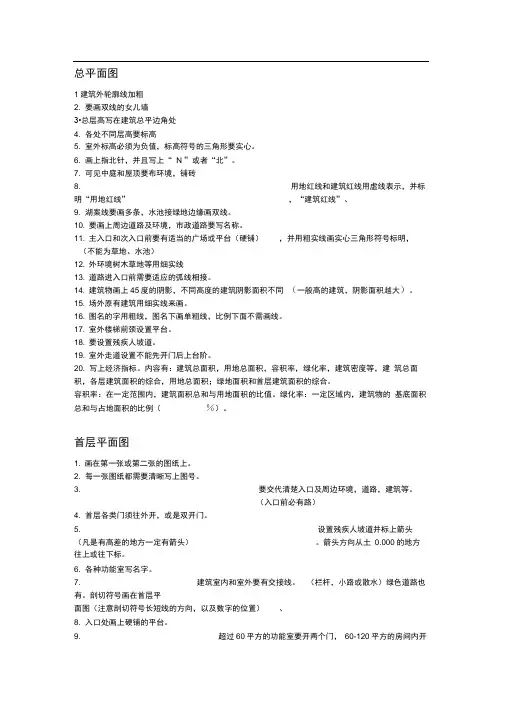

总平面图1建筑外轮廓线加粗2. 要画双线的女儿墙3•总层高写在建筑总平边角处4. 各处不同层高要标高5. 室外标高必须为负值，标高符号的三角形要实心。
6. 画上指北针，并且写上“ N ”或者“北”。
7. 可见中庭和屋顶要布环境，铺砖8. 用地红线和建筑红线用虚线表示，并标明“用地红线”，“建筑红线”、9. 湖案线要画多条，水池接绿地边缘画双线。
10. 要画上周边道路及环境，市政道路要写名称。
11. 主入口和次入口前要有适当的广场或平台（硬铺），并用粗实线画实心三角形符号标明，（不能为草地、水池）12. 外环境树木草地等用细实线13. 道路进入口前需要适应的弧线相接。
14. 建筑物画上45度的阴影，不同高度的建筑阴影面积不同（一般高的建筑，阴影面积越大）。
15. 场外原有建筑用细实线来画。
16. 图名的字用粗线，图名下画单粗线，比例下面不需画线。
17. 室外楼梯前颈设置平台。
18. 要设置残疾人坡道。
19. 室外走道设置不能先开门后上台阶。
20. 写上经济指标。
内容有：建筑总面积，用地总面积，容积率，绿化率，建筑密度等，建筑总面积，各层建筑面积的综合，用地总面积；绿地面积和首层建筑面积的综合。
容积率：在一定范围内，建筑面积总和与用地面积的比值。
绿化率：一定区域内，建筑物的基底面积总和与占地面积的比例（％）。
首层平面图1. 画在第一张或第二张的图纸上。
2. 每一张图纸都需要清晰写上图号。
3. 要交代清楚入口及周边环境，道路，建筑等。
（入口前必有路）4. 首层各类门须往外开，或是双开门。
5. 设置残疾人坡道并标上箭头（凡是有高差的地方一定有箭头）。
箭头方向从土0.000的地方往上或往下标。
6. 各种功能室写名字。
7. 建筑室内和室外要有交接线。
（栏杆，小路或散水）绿色道路也有。
剖切符号画在首层平面图（注意剖切符号长短线的方向，以及数字的位置）、8. 入口处画上硬铺的平台。
9. 超过60平方的功能室要开两个门，60-120平方的房间内开门，大于150平方的开双开门10. 周边环境要表达得非常清楚明确11. 在主次入口处室内外都要标上高差，（主次入口与室内有高差）12. 首层要画指北针。
房屋建筑制图统一标准一、术语1．图纸幅面drawing format图纸幅面是指图纸宽度与长度组成的图面。
2．图线chart 图线是指起点和终点间以任何方式连接的一种几何图形，形状可以是直线或曲线，连续和不连续线。
3．字体font字体是指文字的风格式样，又称书体。
4．比例scale比例是指图中图形与其实物相应要素的线性尺寸之比。
5．视图view 将物体按正投影法向投影面投射时所得到的投影称为视图。
6．轴测图axonometric drawing 用平行投影法将物体连同确定该物体的直角坐标系一起沿不平行于任一坐标平面的方向投射到一个投影面上，所得到的图形，称作轴测图。
7．透视图perspective drawing根据透视原理绘制出的具有近大远小特征的图像，以表达建筑设计意图。
8．标高elevation 以某一水平面作为基准面，并作零点（水准原点）起算地面（楼面）至基准面的垂直高度。
9．工程图纸project sheet 根据投影原理或有关规定绘制在纸介质上的，通过线条、符号、文字说明及其他图形元素表示工程形状、大小、结构等特征的图形。
10．计算机制图文件computer aided drawing file 利用计算机制图技术绘制的，记录和存储工程图纸所表现的各种设计内容的数据文件。
11．计算机制图文件夹computer aided drawing folder在磁盘等设备上存储计算机制图文件的逻辑空间。
又称为计算机制图文件目录。
12. 协同设计synergitic desig n通过计算机网络与计算机辅助设计技术，创建协作设计环境，使设计团队各成员围绕共同的设计目标和对象，按照各自分工，并行交互式地完成设计任务，实现设计资源的优化配置与共享，最终获得符合工程要求的设计成果文件。
13. 计算机制图文件参照方式refere nee of computer aided draw ing file在当前计算机制图文件中引用并显示其他计算机制图文件(被参照文件)的部分或全部数据内容的一种计算机技术。
简约建筑制图规范细则简约建筑制图规范细则总平面图：1.建筑外轮廓线加粗。
2.要画双线的女儿墙。
3.总层高写在建筑总平边角处。
4.各处不同层高要标高。
5.室外标高必须为负值，标高符号的三角形要实心。
6.画上指北针，并且写上“N”或者“北”。
标注比例尺（就是黑白平衡条线上间隔几个数字那种）7.可见中庭和屋顶要布环境、铺砖。
8.用地红线和建筑红线用虚线表示，并标明“用地红线”，“建筑红线”。
9.湖岸线要画多条，（硬质材料）水池接绿地边缘画双线。
10.要画上周边道路及其环境，市政道路要写名称。
11.主入口和次入口前要有适当的广场或平台（硬铺），并用：粗实线上画实心三角形符号标明。
12.外环境树木草地等用细实线。
13.道路进入口需用适应的弧线相接。
14.建筑物画上45度的阴影，不同高度的建筑阴影面积不同。
（一般越高的建筑，阴影面积越大。
注意阴影覆盖其它低屋面的表达相应比例缩减）15.场外原有建筑用细实线来画。
16.图名的字用粗线。
图名下画单粗线，比例下面不需画线。
17.室外楼梯前须设置平台。
18.要设置残疾人坡道。
（特别是公共建筑）19.室外走道设置不能先开门后上台阶。
20.写上经济指标。
内容有：建筑总面积，用地总面积，容积率，绿化率，建筑密度等。
建筑总面积：各层建筑面积的总和。
用地总面积：绿地面积和首层建筑面积总和。
容积率：在一定范围内，建筑面积总和与用地面积的比值。
绿化率：一定地区内，各类绿地面积占该区总面积的比例（%）。
建筑密度：一定区域内，建筑物的基底面积总和与占用地面积的比例（%）。
首层平面图1.画在第一张或第二张图纸上。
2.没有张图纸都需要清晰写上图号。
3.要交代清楚出入口以及周边环境，道路，建筑等4.首层各类门须往外开，或者是双开门。
5.设置残疾人坡道并标上箭头（凡有高差的地方一定有箭头）。
箭头方向从±.000（或二层及以上本层）的地方往上或往下标。
6.各种功能室写名字。
7.建筑室内和室外要有交接线（栏杆，小路或散水）。
CAD建筑制图规范文章来源于：景观英才网一、总则1、工作目标2、工作范围3、工作风格二、制图1、制图规范2、图纸目录3、图纸深度4、图纸字体5、图纸版本及修改标志7、图纸幅面8、图层及文件交换格式9、补充说明一、总则工作目标1.1规范化——有效提高建筑设计的工作质量；1.2标准化——提高建筑设计的工作效率；1.3网络化——便于网络上规范化管理和成果的共享。
工作范围本标准是建筑CAD制图的统一规则，适用于房屋建筑工程和建筑工程相关领域中的CAD制图及软件开发。
工作风格本标准为形成设计院绘图表达的风格的统一，不提倡个人绘图表达风格。
建筑制图的表达应清晰、完整、统一。
二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。
2、图纸目录各个专业图纸目录参照下列顺序编制：建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；剖面图；楼梯；部分平面；建筑详图；门窗表；门窗图。
结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。
电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。
大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。
给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。
暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。
3、图纸深度工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。
4、图纸字体除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。
同一图形文件内字型数目不要超过四种。
以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。
Romans.shx(西文花体)、romand.shx （西文花体）、bold.shx（西文黑体）、txt.shx（西文单线体）、simpelx(西文单线体)、st64f.shx（汉字宋体）、ht64f.shx（汉字黑体）、kt64f.shx （汉字楷体）、fs64f.shx（汉字仿宋）、hztxt.shx（汉字单线）。
扩初图纸：（园建）总图部分：园建总图分为两部分：一为补充说明部分，包括图纸目录、设计说明、材料及灯具表；二为总图的图纸部分。
一、比例控制在1：400或1：400以下。
尽量采用1：100、1：150、1：200、1：300、1：400。
二、总图分为总平面图、总平面定位图、竖向设计图、铺装材料图和照明、背景音乐布置图等。
1．总平面图表现总平面图的大树点，照明布置点，及小品等。
2．总平面定位图表现铺装绿化，大的尺寸关系。
3．竖向设计图有表现地面的标高点、小品及一些景观设计的标高。
4．铺装材料图表现材料、规格、图例等。
5．照明布置图各灯位点，图例。
（园建）详图部分：一、比例局部平面图的比例应采用为1：200、1：150、1：100、1：50。
立面应采用1：150、1：100、1：50，大剖面应采用1：150、1：100、1：50。
剖面详图采用1：50、1：20、1：10。
二、图纸部分1．局部平面图复杂的可以分为竖向图、铺装图、定位图、索引图。
可以把索引图和竖向图合为一张，也可以全部在一张上，视情况而定。
2．立面图立面图要有立面标高，立面尺寸，加上绿化、人物等。
3．剖面图以大剖面为主，主要表现材料，做法，景观效果。
标高，尺寸要有。
4．小品详图分平面图、立面图、剖面图。
复杂的平面图可以有顶平面图、底平面图，视情况而定。
绿化部分：一、平面图比例应控制在1：300及1：300以下。
尽可能与总图使用相同比例。
二、绿化图纸分两部分，一部分为补充说明部分，包括图纸目录、种植设计说明，及一些现场的大树种植挖坑，固定的细部大样图纸。
另一部分为图纸部分：1．苗木表采购苗木的名称、冠幅、胸径、高度、图例及备注。
2．乔灌木地被平面图3．乔灌木平面图高度高于1M以上的灌木及乔木平面设计图。
4．绿化地被平面图地被及低于1M的灌木的平面设计图。
5．绿化地形图包括绿地范围内的等高线堆坡处理、详细标高图。
6．细部节点放大平面图细部节点立面图、剖面图等。
