第17章滑动轴承

第17章　滑动轴承一、选择题1．设计动压径向滑动轴承时，若发现最小油膜厚度hmin不够大，在下列改进措施中，最有效的是（）。

A．减小轴承的宽径比B/dB．增大相对间隙ψC．增大供油量【答案】B2．下列各种机械中，（）只采用滑动轴承。

A．大型水轮发电机主轴B．电动机转子C．中小型减速器齿轮轴D．铁路客车车辆车轮支承【答案】A4．一径向滑动轴承，公称直径d＝80 mm，相对间隙ψ＝0.001，宽度B＝80 mm，工作载荷为Fr＝2×104 N，轴颈转速n＝960 r/min。

今查得其在液体摩擦状态下工作的耗油量系数Co＝0.12，则它的润滑油流量为（）m3/s。

A．0.151×10-5B．0.31×10-5D．1.246×10-7【答案】B二、填空题1．机械零件的磨损过程分三个阶段：______阶段、______阶段和______阶段。

【答案】跑合；稳定；磨损2．滑动轴承使用轴瓦的目的是______、降低成本及______。

【答案】节约贵重金属；维修方便3．影响润滑油粘度的主要因素有______和______。

【答案】温度；压力4．两摩擦面之间的典型摩擦状态有______状态、______状态、______状态和______状态。

不完全液体摩擦滑动轴承一般工作在______状态和______状态，液体动压滑动轴承工作在______状态，滑动轴承不允许出现______状态。

【答案】干摩擦；边界摩擦；混合摩擦；液体摩擦；边界摩擦；混合摩擦；液体摩擦；干摩擦5．不完全液体摩擦滑动轴承的主要失效形式是______和______。

防止滑动轴承发生胶【答案】磨损；胶合；维护边界膜不被破坏6．对不完全液体摩擦滑动轴承工作能力的验算项目为______、______及______。

【答案】7．设计不完全液体摩擦滑动轴承时，验算P≤[P]是为了防止______；验算pv≤[pv]是为了防止______。

第17章　滑动轴承一、选择题1．下列叙述错误的是（）。

[西安交通大学2007研]A．滑动轴承的摩擦阻力一定比滚动轴承大B．一般来讲，与滚动轴承相比滑动轴承径向尺寸小C．一般来讲，与滚动轴承相比滑动轴承运转平稳，噪声低D．滑动轴承可以用在转速很高的情况下【答案】A【解析】滑动轴承与滚动轴承相比。

优点：与滚动轴承同等体积的载荷能力要大很多；振动和噪音小，使用于精密度要求高，又不允许有振动的场合；对金属异物造成的影响较小，不易产生早起损坏。

缺点：摩擦系数大，功率消耗；不适于大批量生产，互换性不好，不便于安装、拆卸和维修。

内部间隙大，加工精度不高。

传动效率低，发热量大，润滑维护不方便，耗费润滑剂。

载荷、转速和工作温度适应范围窄，工况条件的少量变化，对轴承的性能影响较大。

不能同时承受径向和轴向载荷。

2．下列各种机械设备中，（）只采用滑动轴承。

[国防科技大学2002研]A．大型水轮发电机主轴B．中小型减速器齿轮轴C．发电机转子D．铁路机车车辆行走部分【答案】A【解析】滑动轴承常用在工作转速高、特大冲击与振动、径向空间尺寸受到限制或必须剖分安装、以及需在水或腐蚀性介质中工作的场合。

3．一滑动轴承公称直径d=80mm ，相对间隙，已知该轴承在液体摩擦状0.002ϕ=态下工作，偏心率x=0.48，则最小油膜厚度（ ）。

[中南大学2005研]min h =A ．84μm B ．42μm C ．76μm D ．38μm【答案】B【解析】最小油膜厚度。

3min (1)=40100.0021-0.48μm=42μm h r x ϕ=-⨯⨯⨯（）4．在滑动轴承设计中，如果轴承宽度较大，宜采用______结构。

[北京理工大学2006研]A ．整体式B ．部分式C ．自位式D ．多楔式【答案】C5．在设计液体动压径向滑动轴承时，如相对间隙ψ、轴颈转速n ，润滑油黏度η和轴承的宽径比B/d ，均已取定时，在保证得到动压润滑的情况下，偏心率ε越大时，则______。

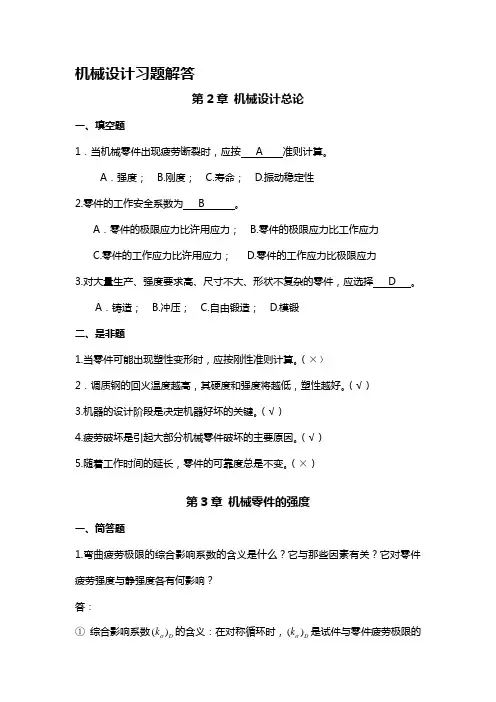

机械设计习题解答第2章 机械设计总论一、填空题 1．当机械零件出现疲劳断裂时，应按 A 准则计算。

A ．强度； B.刚度； C.寿命； D.振动稳定性2.零件的工作安全系数为 B 。

A ．零件的极限应力比许用应力； B.零件的极限应力比工作应力C.零件的工作应力比许用应力；D.零件的工作应力比极限应力3.对大量生产、强度要求高、尺寸不大、形状不复杂的零件，应选择 D 。

A ．铸造； B.冲压； C.自由锻造； D.模锻二、是非题1.当零件可能出现塑性变形时，应按刚性准则计算。

（×）2．调质钢的回火温度越高，其硬度和强度将越低，塑性越好。

（√）3.机器的设计阶段是决定机器好坏的关键。

（√）4.疲劳破坏是引起大部分机械零件破坏的主要原因。

（√）5.随着工作时间的延长，零件的可靠度总是不变。

（×）第3章 机械零件的强度一、简答题1.弯曲疲劳极限的综合影响系数的含义是什么？它与那些因素有关？它对零件疲劳强度与静强度各有何影响？答：① 综合影响系数()D k σ的含义：在对称循环时，()D k σ是试件与零件疲劳极限的比值；在非对称循环时，()D k σ是试件与零件极限应力幅的比值。

② ()D k σ与零件的有效应力集中系数、尺寸系数、表面状态系数有关。

③ ()D k σ对零件的疲劳强度有影响，对零件的静强度没有影响。

2.零件的等寿命疲劳曲线与材料试件的等寿命疲劳曲线有何区别？零件和材料试件的失效形式是否总是相同的？为什么？答：① 零件的等寿命疲劳曲线相对于材料试件的等寿命疲劳曲线下移了一段距离。

② 在相同变应力作用下，两者的失效规律并不总是相同的，因为零件疲劳曲线中疲劳破坏的范围增大了。

3.试说明承受循环变应力的机械零件，在什么情况下可按静条件强度计算？在什么情况下按疲劳强度条件计算？答：承受循环变应力的机械零件，当应力循环次数310N ≤时，按静强度条件计算；当极限应力点与疲劳极限应力曲线中的屈服曲线相交时，也按静强度计算。

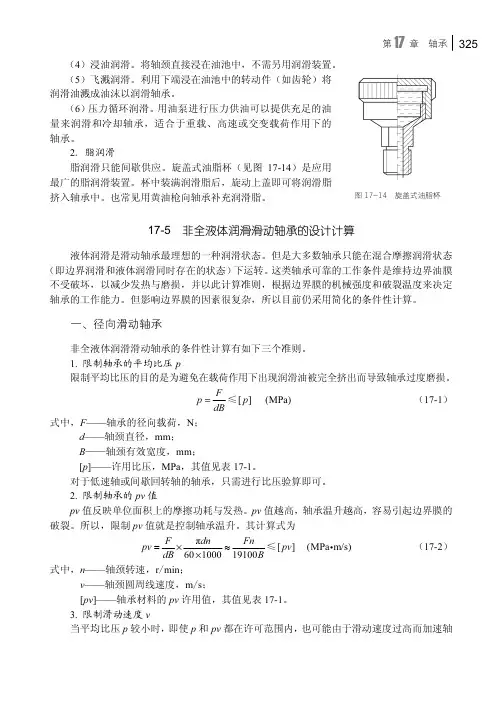

第17章 轴承 325（4）浸油润滑。

将轴颈直接浸在油池中，不需另用润滑装置。

（5）飞溅润滑。

利用下端浸在油池中的转动件（如齿轮）将润滑油溅成油沫以润滑轴承。

（6）压力循环润滑。

用油泵进行压力供油可以提供充足的油量来润滑和冷却轴承，适合于重载、高速或交变载荷作用下的轴承。

2．脂润滑脂润滑只能间歇供应。

旋盖式油脂杯（见图17-14）是应用最广的脂润滑装置。

杯中装满润滑脂后，旋动上盖即可将润滑脂挤入轴承中。

也常见用黄油枪向轴承补充润滑脂。

17-5 非全液体润滑滑动轴承的设计计算液体润滑是滑动轴承最理想的一种润滑状态。

但是大多数轴承只能在混合摩擦润滑状态（即边界润滑和液体润滑同时存在的状态）下运转。

这类轴承可靠的工作条件是维持边界油膜不受破坏，以减少发热与磨损，并以此计算准则，根据边界膜的机械强度和破裂温度来决定轴承的工作能力。

但影响边界膜的因素很复杂，所以目前仍采用简化的条件性计算。

一、径向滑动轴承非全液体润滑滑动轴承的条件性计算有如下三个准则。

1. 限制轴承的平均比压p限制平均比压的目的是为避免在载荷作用下出现润滑油被完全挤出而导致轴承过度磨损。

[] (MPa)F p p dB=≤ （17-1） 式中，F ——轴承的径向载荷，N ；d ——轴颈直径，mm ；B ——轴颈有效宽度，mm ；[p ]——许用比压，MPa ，其值见表17-1。

对于低速轴或间歇回转轴的轴承，只需进行比压验算即可。

2. 限制轴承的pv 值pv 值反映单位面积上的摩擦功耗与发热。

pv 值越高，轴承温升越高，容易引起边界膜的破裂。

所以，限制pv 值就是控制轴承温升。

其计算式为π[](MPa m/s)60100019100≤F dn Fn pv pv dB B=×≈×i （17-2） 式中，n ——轴颈转速，r /min ；v ——轴颈圆周线速度，m /s ；[pv ]——轴承材料的pv 许用值，其值见表17-1。
