请教：声艺FX16II的赖斯康效果器问题如何调整，我好不容易调出混响了怎么已关机重启就又没有了那怎么存不住那，望各位老师解答一下谢谢急急！！找到program select旋钮下面灰白色的store键，调好效果后，按住此键数秒钟，直到LED类闪几下即存储下来了。
试试行否？MIC—为话筒插口（低电平信号）LINE—为线路插口（高电平信号）INS—为断点插口LEX FX 效果器发送GAIN—增益控制旋钮MIX SUB 接口为HF—输入通道高音均衡选择输出口MID—输入通道中音均衡LF—输入通道低音均衡AUX1—AUX3—为辅助输出控制口旋钮PAN—声向定位控制旋钮FAD—通道信号衰减推子MIX –L-R —主通道信号衰减推子（左右主输出）STEREO—立体声IN—输入OUT—输出BRIDGE—桥接VIDEO—视频AUDIO—音频ON—开OFF—关phones—耳机插口MONO—单声道监听EFX—效果器SEND—效果发送RETURN—效果返回CLIP—峰值指示灯CUT—剪切LED—发光管PFL—监听TAPE—磁带机（TK）IN PUT—输入OUT PUT—输出MUNE—通道哑音开关XLR平衡式话筒输入。
线路输入插口，用于连接电子乐器及CD、卡座等。
断点插口，经处理后的信号可经此口返回信号路途。
增益控制旋钮低音切除开并输入高音均衡器旋钮中频修饰扫描点中频均衡器旋钮低音均衡器旋钮AUX1 PRE 辅助通道（推子前均衡后）AUX2 POST/PRE 辅助通道（可选择推子前或推子后）LEX FX POST 效果器输出（均衡后）声向定位旋钮通道哑音开关或SUB 选择主输出口（MIX：主输出SUB：副输出）输入通道预监听开关分路通道衰减器第2参数低音剪切键）1（推子前、均衡前）同上（可选择在推子前或推子后）辅助输出5（推子后、均衡后）同上（主通道）矩阵批示灯预监听、峰值信号批示灯分路衰减器（分路推子）。
调音台图解和使用说明调音台图解和使用说明当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住。
首先我们来看一下左边的面板。
实际上，左边每一路的推杆和旋钮的意义都是一样的。
所以你只需要集中精力了解一个通道的操作方法就可以通盘掌握。
较少路数的调音台有4路和8路的输入控制，而路数最多的有96路甚至更多的。
这个调音台有8路输入控制，我们只取其中一个来讲解各部分的作用。
1.MIC：麦克风输入接口麦克风输入经由XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。
2.LINE：高电平输入接口高电平输入通常经由TRS 1/4" 立体Phone Jack 或TRS 1/4" Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体Phone Jack 的输入是平衡式的，相同于XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长（4.5m 以内）。
3.LINE -20DB：衰减20 分贝按键按下此键可以对输入电平衰减20 分贝。
一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。
使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。
有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。
此时应按下此键，以增大衰减器的有效控制范围。
4.PEAK：峰值指示灯Peak 灯亮时，警告使用者输入信道内的讯号过强。
发现Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。
所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。

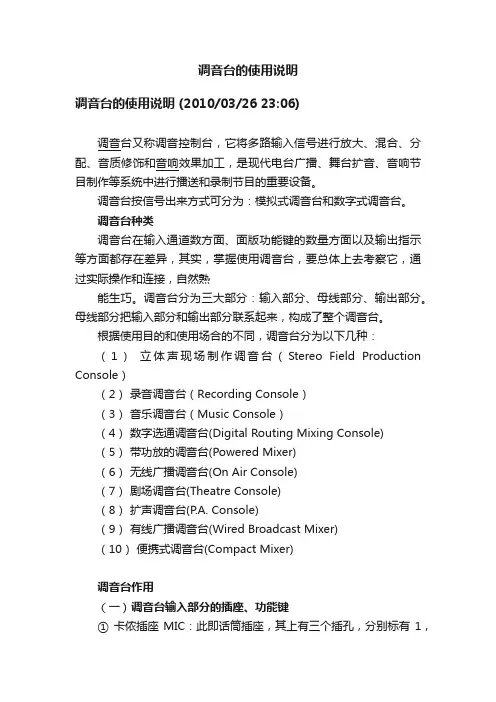

调音台的使用说明调音台的使用说明 (2010/03/26 23:06)调音台又称调音控制台，它将多路输入信号进行放大、混合、分配、音质修饰和音响效果加工，是现代电台广播、舞台扩音、音响节目制作等系统中进行播送和录制节目的重要设备。
调音台按信号出来方式可分为：模拟式调音台和数字式调音台。
调音台种类调音台在输入通道数方面、面版功能键的数量方面以及输出指示等方面都存在差异，其实，掌握使用调音台，要总体上去考察它，通过实际操作和连接，自然熟能生巧。
调音台分为三大部分：输入部分、母线部分、输出部分。
母线部分把输入部分和输出部分联系起来，构成了整个调音台。
根据使用目的和使用场合的不同，调音台分为以下几种：（1）立体声现场制作调音台（Stereo Field Production Console）（2）录音调音台（Recording Console）（3）音乐调音台（Music Console）（4）数字选通调音台(Digital Routing Mixing Console)（5）带功放的调音台(Powered Mixer)（6）无线广播调音台(On Air Console)（7）剧场调音台(Theatre Console)（8）扩声调音台(P.A. Console)（9）有线广播调音台(Wired Broadcast Mixer)（10）便携式调音台(Compact Mixer)调音台作用（一）调音台输入部分的插座、功能键① 卡侬插座MIC：此即话筒插座，其上有三个插孔，分别标有1，2，3。
标号1为接地（GND），与机器机壳相连，把机壳作为0伏电平。
标号2为热端（Hot）或称高端（Hi），它是传送信号的其中一端。
标号3为冷端（Cold）或称低端（Low），它作为传输信号的另一端。
由于2和3相对1的阻抗相同，并且从输入端看去，阻抗低，所以，称为低阻抗平衡输入插孔。
它的抗干扰性强，噪声低，一般用于有线话筒的连接。

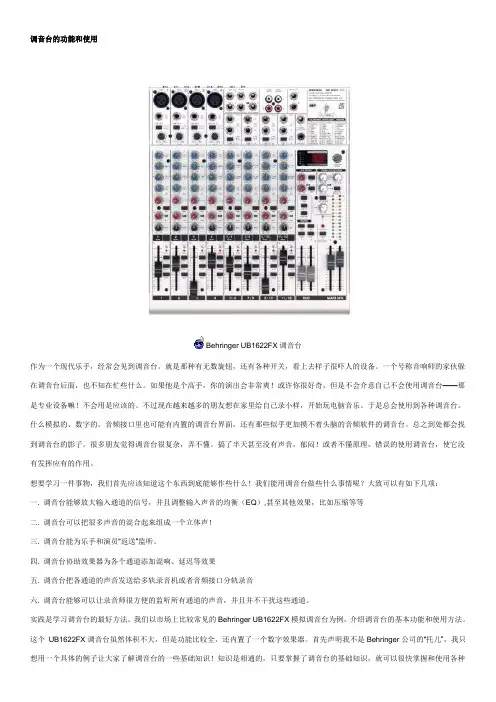

Behringer UB1622FX调音台作为一个现代乐手，经常会见到调音台。
就是那种有无数旋钮，还有各种开关，看上去样子很吓人的设备。
一个号称音响师的家伙躲在调音台后面，也不知在忙些什么。
如果他是个高手，你的演出会非常爽！或许你很好奇，但是不会介意自己不会使用调音台——那是专业设备嘛！不会用是应该的。
不过现在越来越多的朋友想在家里给自己录小样，开始玩电脑音乐。
于是总会使用到各种调音台。
什么模拟的、数字的，音频接口里也可能有内置的调音台界面，还有那些似乎更加摸不着头脑的音频软件的调音台。
总之到处都会找到调音台的影子。
很多朋友觉得调音台很复杂，弄不懂。
搞了半天甚至没有声音，郁闷！或者不懂原理，错误的使用调音台，使它没有发挥应有的作用。
想要学习一件事物，我们首先应该知道这个东西到底能够作些什么！我们能用调音台做些什么事情呢？大致可以有如下几项：一. 调音台能够放大输入通道的信号，并且调整输入声音的均衡（EQ）,甚至其他效果，比如压缩等等二. 调音台可以把很多声音的混合起来组成一个立体声！三. 调音台能为乐手和演员“返送”监听。
四. 调音台协助效果器为各个通道添加混响、延迟等效果五. 调音台把各通道的声音发送给多轨录音机或者音频接口分轨录音调音台能够可以让录音师很方便的监听所有通道的声音，并且并不干扰这些通道。
. 六实践是学习调音台的最好方法。
我们以市场上比较常见的Behringer UB1622FX模拟调音台为例，介绍调音台的基本功能和使用方法。
这个UB1622FX调音台虽然体积不大，但是功能比较全，还内置了一个数字效果器。
首先声明我不是Behringer公司的“托儿”，我只想用一个具体的例子让大家了解调音台的一些基础知识！知识是相通的，只要掌握了调音台的基础知识，就可以很快掌握和使用各种各样的调音台，无论是模拟的还是数字的，甚至是那些虚拟的调音台，都能很快上手。
下面我们就结合Behringer UB1622FX调音台的实际情况，介绍调音台的功能和使用。
behringer调音台使用(图解)个人 2009-09-06 09:50 阅读898 评论0字号：大中小Behringer UB1622FX调音台作为一个现代乐手，经常会见到调音台。
就是那种有无数旋钮，还有各种开关，看上去样子很吓人的设备。
一个号称音响师的家伙躲在调音台后面，也不知在忙些什么。
如果他是个高手，你的演出会非常爽！或许你很好奇，但是不会介意自己不会使用调音台——那是专业设备嘛！不会用是应该的。
不过现在越来越多的朋友想在家里给自己录小样，开始玩电脑音乐。
于是总会使用到各种调音台。
什么模拟的、数字的，音频接口里也可能有内置的调音台界面，还有那些似乎更加摸不着头脑的音频软件的调音台。
总之到处都会找到调音台的影子。
很多朋友觉得调音台很复杂，弄不懂。
搞了半天甚至没有声音，郁闷！或者不懂原理，错误的使用调音台，使它没有发挥应有的作用。
想要学习一件事物，我们首先应该知道这个东西到底能够作些什么！我们能用调音台做些什么事情呢？大致可以有如下几项：一. 调音台能够放大输入通道的信号，并且调整输入声音的均衡（EQ）,甚至其他效果，比如压缩等等二. 调音台可以把很多声音的混合起来组成一个立体声！三. 调音台能为乐手和演员“返送”监听。
四. 调音台协助效果器为各个通道添加混响、延迟等效果五. 调音台把各通道的声音发送给多轨录音机或者音频接口分轨录音六. 调音台能够可以让录音师很方便的监听所有通道的声音，并且并不干扰这些通道。
实践是学习调音台的最好方法。
我们以市场上比较常见的Behringer UB1622FX模拟调音台为例，介绍调音台的基本功能和使用方法。
这个UB1622FX调音台虽然体积不大，但是功能比较全，还内置了一个数字效果器。
首先声明我不是Behringer公司的“托儿”，我只想用一个具体的例子让大家了解调音台的一些基础知识！知识是相通的，只要掌握了调音台的基础知识，就可以很快掌握和使用各种各样的调音台，无论是模拟的还是数字的，甚至是那些虚拟的调音台，都能很快上手。
调音台的使用说明调音台的使用说明 (2010/03/26 23:06)调音台又称调音控制台，它将多路输入信号进行放大、混合、分配、音质修饰和音响效果加工，是现代电台广播、舞台扩音、音响节目制作等系统中进行播送和录制节目的重要设备。
调音台按信号出来方式可分为：模拟式调音台和数字式调音台。
调音台种类调音台在输入通道数方面、面版功能键的数量方面以及输出指示等方面都存在差异，其实，掌握使用调音台，要总体上去考察它，通过实际操作和连接，自然熟能生巧。
调音台分为三大部分：输入部分、母线部分、输出部分。
母线部分把输入部分和输出部分联系起来，构成了整个调音台。
根据使用目的和使用场合的不同，调音台分为以下几种：（1）立体声现场制作调音台（Stereo Field Production Console）（2）录音调音台（Recording Console）（3）音乐调音台（Music Console）（4）数字选通调音台(Digital Routing Mixing Console)（5）带功放的调音台(Powered Mixer)（6）无线广播调音台(On Air Console)（7）剧场调音台(Theatre Console)（8）扩声调音台(P.A. Console)（9）有线广播调音台(Wired Broadcast Mixer)（10）便携式调音台(Compact Mixer)调音台作用（一）调音台输入部分的插座、功能键① 卡侬插座MIC：此即话筒插座，其上有三个插孔，分别标有1，2，3。
标号1为接地（GND），与机器机壳相连，把机壳作为0伏电平。
标号2为热端（Hot）或称高端（Hi），它是传送信号的其中一端。
标号3为冷端（Cold）或称低端（Low），它作为传输信号的另一端。
由于2和3相对1的阻抗相同，并且从输入端看去，阻抗低，所以，称为低阻抗平衡输入插孔。
它的抗干扰性强，噪声低，一般用于有线话筒的连接。
声艺调音台FX16II使用说明模板一、概述二、外观及主要功能1.输入通道：设有16个输入通道，可连接各种音频设备，如麦克风、乐器等。
2.EQ调节：每个输入通道均设有EQ调节，可调节音频的高低音。
3.预设效果器：内置多种音频效果器，可通过按钮选择并调节音频的特效效果。
4.直观显示：配备了大屏幕显示器，可显示各种参数和效果。
5.输出选项：设有多种输出选项，可根据需要选择输出接口。
三、连接及设置1.电源连接：将调音台的电源线插入电源插座，并确保电源开关位于关闭状态。
2.输入设备连接：将需要录制或混音的音频设备连接到对应的输入通道上，并确保连接正常。
3.输出设备连接：将调音台的输出接口连接到外部录音设备或扬声器上。
4.输入增益调节：根据音频设备的音量大小，调节各个输入通道的增益，保证音频信号的正常输入。
5.EQ调节：根据音频的特性和需求，调节每个输入通道的EQ，使音频达到最佳效果。
6.效果器调节：根据需要，选择合适的音频效果器并调节效果参数，增强或改变音频的特效效果。
四、操作流程1.打开电源：将电源开关置于打开状态，调音台将开始工作。
2.输入选择：通过通道选择旋钮选择需要调节的输入通道，相关参数将显示在屏幕上。
3.输入调节：根据需求调节输入通道的增益、EQ和效果器参数，可以通过旋钮或按钮进行调节。
4.输出设置：通过主输出旋钮进行输出音量的调节，确保输出音频的适当大小。
5.录制或混音：将调节好的音频信号输出到所需的录音设备或扬声器上，进行录制或混音操作。
6.定时保存：如需要保存当前设置，可按下保存按钮将当前设置保存到设备内存中，以便下次使用。
五、常见问题及解决方法1.无法正常工作：检查电源是否连接正常，电源开关是否处于打开状态。
2.无音频信号：检查输入设备的连接是否正常，增益是否调节正确，输出设备是否工作正常。
3.音频杂音：检查输入设备的连接是否紧固，是否受到干扰；检查输入通道的增益设置是否合适。
4.调节不准确：检查旋钮和按钮是否损坏，是否需要更换或修理。
调音台的使用教程第一部分:信号的放大，参数均衡和插入效果我们知道话筒所产生的音频信号是非常微弱的。
而另外一些设备的输出信号，比如合成器，音频接口的输出等等，他们的信号比话筒的信号强很多倍，而且他们的信号大小也是各不相同，参差不齐。
我们需要一种设备将这些大大小小的声音信号调整成相同的大小，才能进行混音。
这种设备就是前置放大器，俗称话放。
请看。
2UB1622FX的前置放大器部分看图，那个大圆插座叫做cannon“卡农”插座，用来连接话筒或者同样使用卡农插座的一些专业设备。
卡农插座下面的插孔是TRS插孔，一般用来连接线路电平的信号。
主意，这两个插座是不能同时使用的～而且因为线路设计的原因，在这个调音台上，不能将线路电平的设备插到“卡农”插座上～前置放大器有控制旋钮，在UB1622上称作“TRIM”,有些调音台上称为“GAIN”或者“sensitivity”，中文名字是微调，增益，或者灵敏度。
一般俗称“口子”。
“口子”旋钮用来控制信号放大量。
至于到地放大多少则要看通道上的“PEAK”峰值指示灯。
如果“PEAK”指示灯偶尔闪动一下，则是正常，如果快速的闪烁则表示你的输入信号已经失真了～需要把口子开小一点儿～ [LOW CUT]低音切除开关可以过滤那些不需要的低频声音。
和前置放大器相关的另外一个开关是“幻象电源”开关。
如果连接电容话筒必须要打开“幻象电源”～否则无论您开多大的“口子”也不会有声音。
幻象电源开关幻象电源开关，在UB1622FX调音台的背面，能够给所有的卡农插座施加幻象电源。
说完了前置放大部分，我们再看看参量均衡器。
一般调音台通道上一般都会有参量均衡器，在这个Behringer UB1622FX调音台，有一个三段半参数均衡器。
如图。
三段半参数均衡器所谓参数均衡器是指可以控制中心频率，Q值(带宽)，增减频率幅度大小的均衡器。
三段半参数均衡器的三段是指这个均衡器可以调整三个频段，分别是高音中音和低音。
LEX FX 效果器发送 MIX SUB 接口为 选择输出口
OUT —输出
—视频
OFF —关
MONO —单声道监听 RETURN —效果返回
—剪切 LED —发光管 TK ）
—输出
XLR平衡式话筒输入。
线路输入插口，用于连接电子乐器及CD、卡座等。
断点插口，经处理后的信号可经此口返回信号路途。
SENS 增益控制旋钮
100H z 低音切除开并
输入高音均衡器旋钮
中频修饰扫描点
中频均衡器旋钮
低音均衡器旋钮
AUX1 PRE 辅助通道（推子前均衡后）
AUX2 POST/PRE 辅助通道（可选择推子前或推子后）
LEX FX POST 效果器输出（均衡后）
声向定位旋钮
通道哑音开关
或SUB 选择主输出口（MIX：主输出SUB：副输出）输入通道预监听开关
分路通道衰减器
第2参数
低音剪切键）
1（推子前、均衡前）
同上
（可选择在推子前或推子后）
辅助输出5（推子后、均衡后）同上
（主通道）
矩阵批示灯
预监听、峰值信号批示灯
分路衰减器（分路推子）。
数字实况调音台快速操作指南介绍首先，感谢您选择Soundcraft Si 系列数字实况调音台!这本《快速操作指南》将为您介绍Si 系列调音台的主要功能及特性，并指导您在最短的时间内设置并使用调音台。
本指南将为您介绍如何： 1. 开启调音台；2. 建立一个新文件SHOW ；3. 熟悉OLED 数字显示屏；4. 连接一个输入信号源；5. 使用GLOBAL MODE （全局模式）调整Gain 和Pan ；6. 调整EQ 和Dynamics ；7. 使用内置Lexicon 效果器；8. 设置Aux 和Sub ‐Group 混音母线； 9. 设置Matrix 矩阵母线；10. 设置VCA 压控编组和Mute 哑音编组； 11. 存储并重命名Snapshot 场景快照。
重要提示！在第一次使用您的调音台之前，请仔细阅读本指南。
好，让我们开始吧!在本章节的介绍中，我们先假设使用调音台的左/右主输出通道连接功放及扬声器系统。
开机按下调音台前面板上的SYSTEM ON/OFF按钮，等待调音台开机。
建立一个新文件SHOW按下前面板的MENU按键，在触摸屏上选择SHOW按键。
然后按下NEW SHOW按键。
注意！当按下NEW SHOW按键时，将自动清除现在的Show和Cue List。
调音台上的设置将被清空，回到出厂状态。
为SHOW命名按下EDIT SHOW按键，并选择至Show Name区域。
按下ADJUST旋钮，调出字母/数字键盘。
键入新的名字后，按下APPLY键进行存储。
OLED 数字显示屏OLED （有机LED ）数字显示屏是Si 调音台操作和控制的核心，它上面显示了关于输入通道及屏幕上方旋钮的全部信息。
每个OLED 显示屏可以分为三个部分，最上方的区域（橙色部分）指示了当前屏幕上方旋钮的功能。
最下方的区域（绿色部分）显示了屏幕下方通道的名字。
注意！如果你按下‘i’按键，屏幕上会显示每个输入通道的物理连接接口位置。
FX16II使用说明书现代教育技术处网络中心2008-10-23目录第一部分输入频道........................................... 错误!未定义书签。
一、背板............................................. 错误!未定义书签。
二、幻象电源......................................... 错误!未定义书签。
三、单声道通道....................................... 错误!未定义书签。
第二部分 MASTER SECTION..................................... 错误!未定义书签。
一、背板............................................. 错误!未定义书签。
二、正面............................................. 错误!未定义书签。
第三部分音源接口说明....................................... 错误!未定义书签。
一、麦克风接口....................................... 错误!未定义书签。
一、Line输入接口.................................... 错误!未定义书签。
二、Insert输入接口.................................. 错误!未定义书签。
三、 2 TRK RETURN..................................... 错误!未定义书签。
四、Stereo Returns 1 – 4............................ 错误!未定义书签。
五、Mix Outputs...................................... 错误!未定义书签。
六、Aux Outputs, Monitor Outputs & Channel Direct Outputs错误!未定义书签。
七、Headphones....................................... 错误!未定义书签。
第四部分初始安装........................................... 错误!未定义书签。
第五部分一般会议设备连接图................................. 错误!未定义书签。
第一部分输入频道一、背板1、DIR 1（DIRECT OUTPUT直接输出）：可接磁带录音机或者效果处理器。
2、MIC（MIC Input麦克风输入）：可接麦克风、话筒等一切稳定或不稳定的音源设备3、LINE（LINE Input线性输入）：一般用来接音源稳定的设备，如CD机、磁带机等；但也可用来接音源不稳定的设备，如话筒，必须保证音源线足够短。
4、INS（INSERT POINT断点插入插口,也称又出又进插口），这个插座一般用于将一个信号处理设备直接插入到调音台的某个输入或者输出通道，对该通道的音频信号进行更精细的处理。
二、幻象电源5、48V（PHANTOM POWER幻象电源）：按下该电源可给使用三头接口的话筒进行供电，其中ch1－8给1到8通道供电，9－16给第9到16通道供电。
三、单声道通道6.GAIN（增益,放大量）使用该旋钮可以调节此通道送往MIX（混合器）的声音大小，注意太高了有尖叫，太低了听不清。
7.100Hz（100Hz HI－Pass Filter）：按下此按钮可以减轻话筒的轰隆声或尖叫声。
8.HF=High Frequency 高频段：按下此按钮可以减轻嘶嘶声或者过度的丝丝声MF=Mid Frequency 中频段：中频段包含了几乎所有的口头发音的频带，在使用时请非常仔细的听，举个例子可以用来放大或减小话筒的声音。
LF=Low Frequency 低频段：此旋钮用来减低嗡嗡、隆隆声或者提高模糊的声音。
注意：平时一般不用上述旋钮，请把旋钮旋在中间。
9. AUX1、2、3（Aux Sends）：辅助送出，一般用于输出信号供信号处理设备进行处理，或输出舞台监听信号；每个通道都有一个独立的辅助输出（接口在背板），此输出独立于MIX。
AUX1通常用于PRE－FADE（推子前），POST EQ（均衡器后）AUX2、3通常用于POST－FADE（推子后），POST EQ（均衡器后）当按下PRE按钮后AUX2也可以用于PRE－FADE（推子前），POST EQ（均衡器后）10.FX11.PAN（声像调节），将输入信号（立体声）分配到左路通道与右路通道之间的任意位置。
12.MUTE（静音）按下此按钮，当前声道变成静音。
13.SUB：按下此按钮可以把当前声道（立体声）的声音送往SUBL R。
通过调节PAN可以控制左右声道的大小分布14.MIX（混合）：按下此按钮可以把当前声道（立体声）的声音送往MIX L R15.①PX（Peak 峰值指示灯）：此灯闪亮时，标明输入信号电平强度已经达到最高②SOLO（独立监听按钮）：当该按钮按下时信号在监听输出显示—使用这个按钮可以监听通道EQ（均衡器）后的信号。
注意：PFL状态（Solo Mode弹起即PFL/AFL LED灯亮）:可以在耳机监听当前通道SOLO－in－Place状态（Solo Mode按下即SIP Active Led 灯亮）:所有未按下SOLO按钮的通道将被静音。
16.推子（音量控制器）：改变当前通道音量大小17.DIR PRE：一般来说直接输出是POST FADE，按下此按钮，直接输出将变成PRE FADE。
第二部分 MASTER SECTION一、背板1. 2 TRK RETURN:通常接双声道的设备，如按下2 TRACK to MIX将直接送往MIX。
2.Footswitch input:脚踏板效果器开关接入插座3.MONITOR OUTPUTS：外接监听设备，如音箱。
4.MIX OUTPUT（混合输出）：外接功放，通过MIX推子控制音量大小。
MONO MIX OUPUT是接单声道混合输出，通常只接MIX OUTPUT L R 即立体声。
5.MIX INSERTS（混合输入）：可以外接混合输入，如压力机、效果器等等。
使用3 pole jack接口6.SUB OUTPUTS（附加输出）：通过SUB推子控制附加输出。
7.SUB INSERTS（附加输入）：可以外接辅助输入，如压力机、效果器等等。
使用3 pole jack接口。
8.AUX OUTPUT：外接3个辅助输出。
9.STE-Return：外接4个立体声输入。
二、正面1.EFFECTS RETURN：效果器控制，左边是送往AUX1或者2，邮编送往MIX或者SUB2.STEREO RETURN 1-4：立体声控制，左边是送往AUX1或者2，邮编送往MIX或者SUB，但是STEREO RETURN4左边送往AUX3或者FX3.AUX OUTPUT MASTER：控制3个AUX OUTPUT4.FX OUTPUT MASTER：控制FX5.SUB TO MIX：把SUB的音量送往MIX6.SUB FADER：控制SUB OUTPUT的推子7.ADJUST1:Pre Delay/Time/Speed Knob选择旋钮8.ADJUST2：Decay/ Feedback/Depth选择旋钮。
9.ADJUST3：控制节奏的选择旋钮10.Program Select Knob：节目选择11.TAP TEMPO：按下2次为选择的节目设置时间间隔。
12.CIIP LED：当进来的当前节目的声音超过负荷时该灯亮起。
13.STORE：按下并保持3秒可以记录该节目当前播放的位置14.2 TRACK TO MIX：把2 TRK RETURN的声音送往MIX15.2 TRACK LEVEL：控制2 TRK RETURN音量的大小。
16.①2 TRACK：把2 TRK RETURN声音送往耳机或者监听②MIX：把MIX声音送往耳机或者监听。
③SUB：把SUB声音送往耳机或者监听。
17.PFL/AFL：（Solo Mode弹起即PFL/AFL LED灯亮），可以在耳机监听当前通道18.SIP ACTIVE：SOLO-IN-Place状态（Solo Mode按下即SIP ActiveLed灯亮）:所有未按下SOLO按钮的通道将被静音。
19.SOLO MODE：按下去为 SOLO INPLACE（SIP）状态,弹起为AFL/PFL状态。
20.BARGRAPH METERS：音量大小显示灯。
21.MONITORS：控制MONITOR OUTPUT(监听音箱)的音量大小22.HEADPHONES：控制监控耳机的音量大小23.MIX MASTER FADERS：控制MIX OUTPUT的推子24.MONITOR PHONES:监控耳机第三部分音源接口说明一、麦克风接口1、平衡的麦克风接口注意：可使用幻像电源进行供电2、不平衡的麦克风接口注意：不平衡的麦克风接口不能使用幻像电源进行供电，否则会导致严重问题。
一、Line输入接口注意：左边是平衡，右边是不平衡接口3 pole JACK是双声道2 pole jack是单声道二、Insert输入接口三、 2 TRK RETURN四、Stereo Returns 1 – 4同Line输入接口五、Mix Outputs六、Aux Outputs, Monitor Outputs & Channel Direct Outputs七、Headphones第四部分初始安装初次使用调音台步骤如下：1、连接你的设备（如麦克风、VCD等）到调音台接口；注意、要使用的幻像电源的话筒必须先接好，再打开幻像电源。
2、把MASTER推子（MIX）和各通道推子推到‘0’，功放调到总大小的－70％。
3、调整每个通道的GAIN，使得音量大小显示灯出现在黄色位置，偶尔达到红色；4、重复步骤3，然后把所有的通道都加入到MIX（即按下每个通道的MIX），再查看音量大小显示灯是否适当，根据实际需要调整MIX推子；文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持. 第五部分一般会议设备连接图11文档收集于互联网，已整理，word版本可编辑.。
