PS讲图象的色彩调整PPT演示课件
色域：A. Lab 色域 B. RGB 色域 C. CMYK 色域 •8
• HSB模式
• 此模式是基于人对颜色的感觉,将颜色看做由色相（Ｈ） 饱和度（Ｓ）和亮度（Ｂ）组成的，为了将自然颜色 转换为计算机创建的色彩提供了一种直觉方法．我们 在进行图像色彩校正时，经常都会用到色相／饱和度 命令，它看起来很直观．
快捷键为： Ctrl+B
•24
（5）用色相/饱和度来调整
色相/饱和度命令 可以调整图像中单个颜 色成分的色相、饱和度 和亮度，是一个功能非 常强大的图像颜色调整 工具。它改变的不仅是 色相和饱和度，还可以 改变图像亮度。
先来看看色相/饱和度的对话框
对话框的底端显示有两个颜色条，它们代表颜色在颜 色轮上的位置。上面的颜色条显示调整前的颜色，下面的 颜色条显示调整如何以全饱和的状态影响所有的色相。
• 如果要将彩色图像转换为双色调模式，必须先转换为灰度图 像，才可以激活双色调模式命令．
•10
该模式通过二至四种自定油墨创建双色调 （两种颜色）、三色调（三种颜色）和四色 调（四种颜色）的灰度图像。 将双色调图像导出到其它应用程序
若要准备要导出到页面排版应用程序中的双色调图像，请以 EPS 或 PDF 格式存储图像（除非图像包含专色，在这种情况下，应将其转换 为多通道模式并以 DCS 2.0 格式存储）。请记住，命名自定颜色很重 要，这样它们才能被其它应用程序识别。否则，将不能正确地打印图像 － 或者可能根本不能打印。
•3
• 理论上，纯青色 (C)、洋红 (M) 和黄色 (Y) 色素在合 成后可以吸收所有光线并产生黑色。这些颜色因此称为 减色。由于所有打印油墨都包含一些杂质，因此这三种 油墨实际生成土灰色，必须与黑色 (K) 油墨合成才能生 成真正的黑色。(为避免与蓝色混淆，黑色用 K 而非 B 表示。）将这些油墨混合重现颜色的过程称为四色印刷。 • 减色 (CMY) 和加色 (RGB) 是互补色。每对减色产 生一种加色，反之亦然。
• HSB模式
• 此模式是基于人对颜色的感觉,将颜色看做由色相（Ｈ） 饱和度（Ｓ）和亮度（Ｂ）组成的，为了将自然颜色 转换为计算机创建的色彩提供了一种直觉方法．我们 在进行图像色彩校正时，经常都会用到色相／饱和度 命令，它看起来很直观．
快捷键为： Ctrl+B
•24
（5）用色相/饱和度来调整
色相/饱和度命令 可以调整图像中单个颜 色成分的色相、饱和度 和亮度，是一个功能非 常强大的图像颜色调整 工具。它改变的不仅是 色相和饱和度，还可以 改变图像亮度。
先来看看色相/饱和度的对话框
对话框的底端显示有两个颜色条，它们代表颜色在颜 色轮上的位置。上面的颜色条显示调整前的颜色，下面的 颜色条显示调整如何以全饱和的状态影响所有的色相。
• 如果要将彩色图像转换为双色调模式，必须先转换为灰度图 像，才可以激活双色调模式命令．
•10
该模式通过二至四种自定油墨创建双色调 （两种颜色）、三色调（三种颜色）和四色 调（四种颜色）的灰度图像。 将双色调图像导出到其它应用程序
若要准备要导出到页面排版应用程序中的双色调图像，请以 EPS 或 PDF 格式存储图像（除非图像包含专色，在这种情况下，应将其转换 为多通道模式并以 DCS 2.0 格式存储）。请记住，命名自定颜色很重 要，这样它们才能被其它应用程序识别。否则，将不能正确地打印图像 － 或者可能根本不能打印。
•3
• 理论上，纯青色 (C)、洋红 (M) 和黄色 (Y) 色素在合 成后可以吸收所有光线并产生黑色。这些颜色因此称为 减色。由于所有打印油墨都包含一些杂质，因此这三种 油墨实际生成土灰色，必须与黑色 (K) 油墨合成才能生 成真正的黑色。(为避免与蓝色混淆，黑色用 K 而非 B 表示。）将这些油墨混合重现颜色的过程称为四色印刷。 • 减色 (CMY) 和加色 (RGB) 是互补色。每对减色产 生一种加色，反之亦然。
遥感图像处理彩色合成 ppt课件
笨，没有学问无颜见爹娘 ……”
• “太阳当空照，花儿对我笑，小鸟说早早早……”
课前准备
了解TM影像不同波段光谱特征。 了解加色法原理。 了解水体和植被的光谱特征 。
一、颜色模型—红、绿、蓝（RGB）
加色法原理
三原色： 红、绿、蓝
✓红＋绿＝黄 ✓红＋蓝＝品红 ✓蓝＋绿＝青 ✓红＋蓝＋绿＝白
二、TM彩色合成
假彩合成：依照加色法彩色合成原理，选择 遥感影像的任意三个波段，分别赋予红、绿、 蓝三原色，合成彩色影像。
TM影像
波 波长um 分辨率m 光谱信息 段
1 0.45-0.52
30
蓝波段
识别特征 水体穿透力最大
2 0.52-0.60
30
绿波段
绿色植物反射峰
3 0.63-0.69
30
红波段
叶绿素主要吸收带
遥感图像处理-彩色合成
颜色模型 TM (Thematic Mapper)彩色合成
精品资料
• 你怎么称呼老师？ • 如果老师最后没有总结一节课的重点的难点，你
是否会认为老师的教学方法需要改进？
• 你所经历的课堂，是讲座式还是讨论式？ • 教师的教鞭 • “不怕太阳晒，也不怕那风雨狂，只怕先生骂我

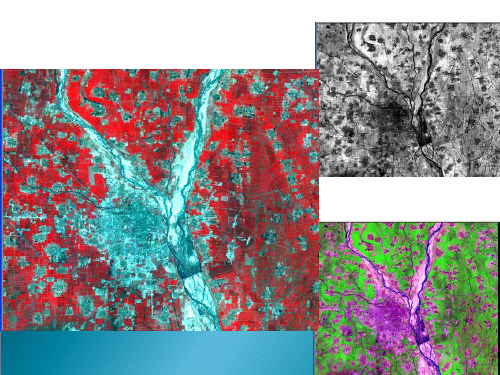

TM4、3、2合成
