3分贝定向耦合器的原理及其应用

什么是定向耦合器定向耦合器的工作原理定向耦合器是微波测量和其它微波系统中常见的微波/毫米波部件，可用于信号的隔离、分离和混合，如功率的监测、源输出功率稳幅、信号源隔离、传输和反射的扫频测试等。

它是一种有方向性的微波功率分配器，更是近代扫频反射计中不可缺少的部件，通常有波导、同轴线、带状线及微带等几种类型。

图1为其结构示意图。

它主要包括主线和副线两部分，彼此之间通过种种形式小孔、缝、隙等进行耦合。

因此，从主线端上“1”输入的功率，将有一部分耦合到副线中去，由于波的干涉或叠加，使功率仅沿副线-一个方向传输（称“正向”），而另一方向则几乎毫无功率传输（称“反向”）图2为十字定向耦合器，耦合器中端口之一终端接一内装的匹配负载。

定向耦合器的应用1、用于功率合成系统在多载频合成系统中，通常会用到3dB的定向耦合器（俗称3dB电桥），如下图所示。

这种电路常见于室内分布系统，来自两路功率放大器的信号f1和f2经过3dB定向耦合器后，每路的输出均包含了f1和f2两个频率分量，每个频率分量的幅度减少3dB。

如果将其中一个输出端接上吸收负载，另外一路输出可以作为无源互调测量系统的功率源。

如果需要进一步提高隔离度，可以外加一些器件如滤波器和隔离器。

一个良好设计的3dB电桥的隔离度可以做到33dB以上。

定向耦合器用于功率合成系统一定向沟壑区作为功率合成的另外一种应用见下图（a）。

在这个电路中，定向耦合器的方向性得到了巧妙的应用。

假设两个耦合器的耦合度均为10dB，方向性均为25dB，则f1和f2端之间的隔离为45dB。

如果f1和f2的输入均为0dBm，则合成后的输出均为-10dBm。

与下图（b）中的Wilkinson耦合器（其隔离度典型值为20dB）相比，同样输入OdBm的信号，合成后还有-3dBm （未考虑插入损耗）。

作为间样条件下的比较，我们将图（a）中的输入信号提高7dB，这样其输出就和图（b）—致了，此时，图（a）中f1和f2端的隔离度“降低”为38 dB。

定向耦合器的原理与应用下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!定向耦合器是一种广泛应用于微波和射频系统中的关键组件，它能够在系统中实现信号的传输和耦合，发挥着重要的作用。

3db定向耦合器原理引言3db定向耦合器是一种常见的微波器件，广泛应用于无线通信、雷达系统和微波电路中。

本文将介绍3db定向耦合器的原理及其在实际应用中的作用。

一、3db定向耦合器的基本原理3db定向耦合器是一种四端口器件，由两个耦合器和两个耦合器之间的传输线构成。

其基本原理是利用微波信号在传输线上的传播特性，实现耦合和分离的功能。

1.1 耦合和分离耦合器是一种能够将输入信号分为两个输出的器件，其中一个输出端口为主输出端口，另一个为耦合输出端口。

耦合输出端口输出的信号是从主输出端口输入信号中耦合出来的一部分。

耦合器的耦合度决定了主输出端口和耦合输出端口之间的功率分配比例。

1.2 传输线的特性传输线上的电磁波在传播过程中会发生反射和透射，这取决于传输线的特性阻抗和长度。

当传输线的特性阻抗等于负载的阻抗时，传输线上的信号将完全传输到负载上；当传输线的特性阻抗不等于负载的阻抗时，部分信号将被反射回来。

二、3db定向耦合器的工作原理3db定向耦合器是通过将两个耦合器和两个传输线相互耦合连接而成的。

其工作原理如下：2.1 信号的耦合和分离当输入信号通过传输线进入耦合器时，一部分信号将从主输出端口输出，另一部分信号将从耦合输出端口输出。

耦合输出端口输出的信号是通过传输线之间的耦合实现的。

在理想情况下，耦合输出端口输出的功率占输入功率的一半，即耦合度为3dB。

2.2 信号的相位差由于两个传输线之间存在一定的相位差，导致从主输出端口输出的信号和耦合输出端口输出的信号之间存在相位差。

这个相位差可以通过调整传输线的长度来实现。

2.3 信号的分离通过调整传输线的长度，可以使主输出端口和耦合输出端口之间的信号达到90度的相位差，从而实现信号的分离。

2.4 功率的分配3db定向耦合器在主输出端口和耦合输出端口之间实现了功率的分配，主输出端口输出的功率为输入功率的一半，耦合输出端口输出的功率也为输入功率的一半。

三、3db定向耦合器的应用3db定向耦合器广泛应用于微波电路和射频系统中，常见的应用包括：3.1 功率分配由于3db定向耦合器可以将输入功率分配到主输出端口和耦合输出端口，因此可以用于实现功率的分配和控制。

三分贝定向耦合器摘要：3dB定向耦合器是通信、广播电视系统中重要的器件之一，本文介绍了描述定向耦合器的性能指标参数，详细介绍了3dB定向耦合器的基本结构及特性。

Abstract: 3dB coupler is one of the important components in communication and broadcasting system. In this paper, the specifications of directional coupler are presented,and the basic structures and properties of 3dB coupler are presented in detail.1.引言在广播电视和通信系统中，经常需要耦合部分的射频功率，以满足各种需要。

定向耦合器是一种具有方向性的功率分配器，它能从主传输线系统的正向波中按一定比例分出部分功率，实现功率的分支、分配或合成。

三分贝耦合器是一种特殊的定向耦合器，它广泛应用于功率合成，恒阻滤波器和多工器等系统中。

下面介绍定向耦合器的性能参数，并详细介绍三分贝耦合器的特性。

2. 定向耦合器的基本参数定向耦合器可等效成四端口网络。

它的基本工作原理借助图1来描述。

图1 定向耦合器原理自端口1入射的功率中部分功率从直通端口2输出，另外一部分被耦合到端口3，在理想情况下，没有功率送到隔离端口4。

描述定向耦合器性能的参数主要有耦合度、隔离度、方向性、插入衰减、输入驻波比、频带宽度等。

其中耦合度表征了耦合的强弱。

理想的定向耦合器端口驻波比为1，即端口没有反射；隔离度为无穷大，即隔离端没有输出功率。

设定向耦合器输入端的输入功率为，主线输出端(简称为直通端)的输出功率为，耦合输出端(简称为耦合端)的输出功率为，隔离端的输出功率为，则定向耦合器的有关参数的定义如下。

耦合度C：输入功率与耦合端的输出功率之比，一般用分贝表示，即上式中P1/P3称为功率耦合系数。

定向耦合器的工作原理及作用嘿，你问定向耦合器的工作原理及作用呀，那咱就来聊聊呗。

定向耦合器呢，就像是一个有点“小聪明”的小装置。

它的工作原理其实还挺有意思的。

你可以把它想象成一个在信号传输道路上的“分流器”。

当信号在传输线中跑的时候，定向耦合器就会从这条传输线上“偷偷”地分出一部分能量来。

它是怎么做到的呢？它里面有一些特殊的结构，比如耦合线或者孔洞之类的。

这些东西就像小“窗口”，让一部分信号能通过它们“溜”到另一个通道里去。

而且它还很“聪明”地只让信号按照特定的方向分流哦，所以才叫定向耦合器嘛。

比如说，信号从左边往右边传，它就能按照设定好的方式把一部分能量准确地引导到旁边的通道里，而如果信号从右边往左边传，它可能就不会让那么多能量“溜”过去啦，是不是有点神奇那它有啥作用呢？作用可不少呢！首先，它可以用来检测信号的强度。

就好比你想知道水流有多大，放个小水表在旁边测一测一样。

定向耦合器能把传输线上的信号分出来一点，然后通过一些测量手段，你就能知道信号有多强啦。

这在很多通信系统里都很重要哦，要是信号太弱了，可能通信质量就不好，就得想办法调整啦。

其次，它还能用来实现信号的分配和合成。

比如说，你有一个信号源，想把它分成几个不同的部分送到不同的地方去，定向耦合器就可以帮你做到。

它把信号按一定的比例分出来，然后送到各个需要的地方。

反过来，如果有几个信号要合成一个，它也能在一定程度上帮忙哦，就像把几条小水流汇聚成一条大水流一样。

还有哦，在一些测量和测试设备中，定向耦合器也大有用处。

比如在射频测试中，它可以帮助工程师们准确地测量各种参数，确保设备正常工作。

我给你讲个例子吧。

有一次在一个通信基站的维护中，工作人员发现信号传输有点问题，怀疑是某个部件出了故障。

他们就用定向耦合器来检测信号的强度和分布情况。

通过它，找到了信号在传输过程中衰减比较大的地方，最后发现是一根传输线老化了。

换了新的传输线后，信号就恢复正常啦。

所以你看，定向耦合器虽然看起来小小的，但是在很多地方都发挥着重要的作用呢，你明白了不。

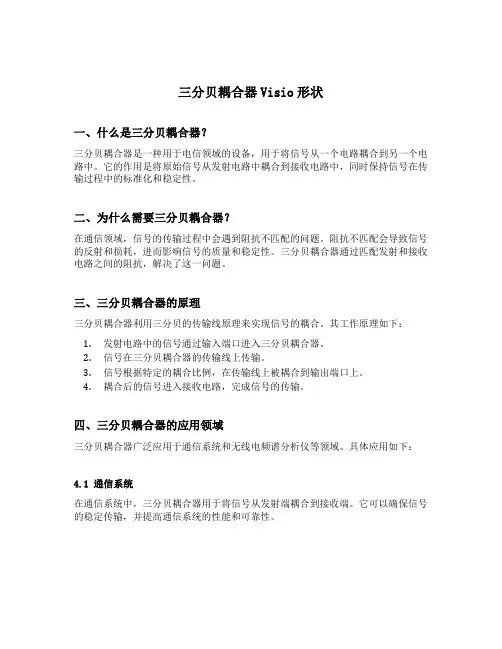

三分贝耦合器Visio形状一、什么是三分贝耦合器？三分贝耦合器是一种用于电信领域的设备，用于将信号从一个电路耦合到另一个电路中。

它的作用是将原始信号从发射电路中耦合到接收电路中，同时保持信号在传输过程中的标准化和稳定性。

二、为什么需要三分贝耦合器？在通信领域，信号的传输过程中会遇到阻抗不匹配的问题。

阻抗不匹配会导致信号的反射和损耗，进而影响信号的质量和稳定性。

三分贝耦合器通过匹配发射和接收电路之间的阻抗，解决了这一问题。

三、三分贝耦合器的原理三分贝耦合器利用三分贝的传输线原理来实现信号的耦合。

其工作原理如下：1.发射电路中的信号通过输入端口进入三分贝耦合器。

2.信号在三分贝耦合器的传输线上传输。

3.信号根据特定的耦合比例，在传输线上被耦合到输出端口上。

4.耦合后的信号进入接收电路，完成信号的传输。

四、三分贝耦合器的应用领域三分贝耦合器广泛应用于通信系统和无线电频谱分析仪等领域。

具体应用如下：4.1 通信系统在通信系统中，三分贝耦合器用于将信号从发射端耦合到接收端。

它可以确保信号的稳定传输，并提高通信系统的性能和可靠性。

4.2 无线电频谱分析仪无线电频谱分析仪用于对无线电信号进行分析和测试。

三分贝耦合器可用于将信号从待测试设备中耦合到频谱分析仪中，以便进行信号的分析和测量。

4.3 其他应用领域三分贝耦合器还可用于其他领域，如雷达系统、卫星通信、移动通信等。

它在这些领域中的作用是将信号从一个电路传输到另一个电路中，确保信号的质量和稳定性。

五、三分贝耦合器的特点三分贝耦合器具有以下特点：1.阻抗匹配：三分贝耦合器能够实现发射端和接收端之间的阻抗匹配，减少信号的反射和损耗。

2.低损耗：三分贝耦合器在信号传输过程中的损耗很小，能够保持信号的传输质量和稳定性。

3.精确耦合：三分贝耦合器能够根据特定的耦合比例，将信号精确地耦合到输出端口上。

4.宽带范围：三分贝耦合器可适用于各种频率范围的信号传输。

六、三分贝耦合器的设计和制造三分贝耦合器的设计和制造需要考虑以下因素：6.1 频率范围根据实际应用需求确定三分贝耦合器的频率范围。

定向耦合器的工作原理
定向耦合器是一种用于将电磁波从一个波导或传输线路中耦合到另一个波导或传输线路中的器件。

它的工作原理是利用耦合结构中的电磁场相互作用来实现能量传输。

一种常见的定向耦合器是方向耦合器，主要由两个波导或传输线路、相互交叉的耦合结构和一个调整器件组成。

当电磁波从一个波导传输到耦合结构时，会发生与相邻波导的能量耦合。

耦合结构的设计保证了能量在不同波导之间的传输效率。

在实际工作中，通过调整器件可以改变波导之间的耦合强度，从而控制能量的传输。

具体来说，通过调整器件的位置、形状或参数等方式，可以改变波导之间的相位差，从而影响耦合效应。

通过适当的调整，可以实现不同耦合强度的定向耦合。

定向耦合器在微波和光纤通信等领域具有广泛的应用。

它能够将电磁波从一个波导或传输线路中耦合到另一个波导或传输线路中，实现能量的传输和分配。

通过合理设计和调整，定向耦合器可以实现高效的能量传输，有助于实现复杂的通信和传输系统的正常工作。

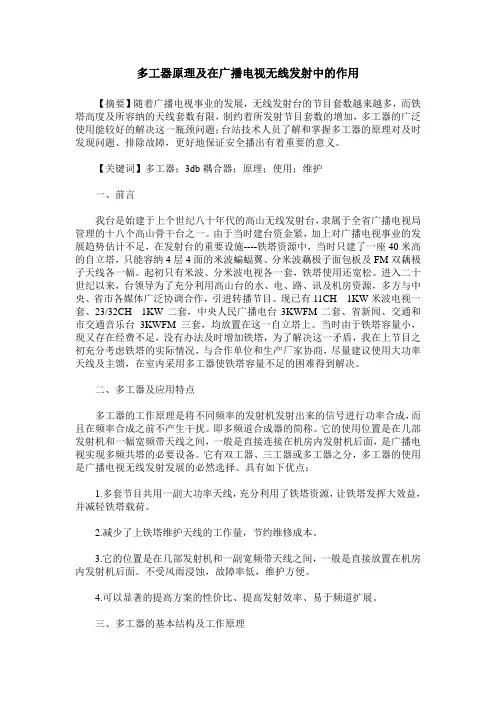

多工器原理及在广播电视无线发射中的作用【摘要】随着广播电视事业的发展，无线发射台的节目套数越来越多，而铁塔高度及所容纳的天线套数有限，制约着所发射节目套数的增加，多工器的广泛使用能较好的解决这一瓶颈问题；台站技术人员了解和掌握多工器的原理对及时发现问题、排除故障，更好地保证安全播出有着重要的意义。

【关键词】多工器；3db耦合器；原理；使用；维护一、前言我台是始建于上个世纪八十年代的高山无线发射台，隶属于全省广播电视局管理的十八个高山骨干台之一。

由于当时建台资金紧，加上对广播电视事业的发展趋势估计不足，在发射台的重要设施----铁塔资源中，当时只建了一座40米高的自立塔，只能容纳4层4面的米波蝙蝠翼、分米波藕极子面包板及FM双藕极子天线各一幅。

起初只有米波、分米波电视各一套，铁塔使用还宽松。

进入二十世纪以来，台领导为了充分利用高山台的水、电、路、讯及机房资源，多方与中央、省市各媒体广泛协调合作，引进转播节目。

现已有11CH1KW米波电视一套、23/32CH1KW二套，中央人民广播电台3KWFM二套、省新闻、交通和市交通音乐台3KWFM三套，均放置在这一自立塔上。

当时由于铁塔容量小，现又存在经费不足，没有办法及时增加铁塔，为了解决这一矛盾，我在上节目之初充分考虑铁塔的实际情况，与合作单位和生产厂家协商，尽量建议使用大功率天线及主馈，在室内采用多工器使铁塔容量不足的困难得到解决。

二、多工器及应用特点多工器的工作原理是将不同频率的发射机发射出来的信号进行功率合成，而且在频率合成之前不产生干扰。

即多频道合成器的简称。

它的使用位置是在几部发射机和一幅宽频带天线之间，一般是直接连接在机房内发射机后面，是广播电视实现多频共塔的必要设备。

它有双工器、三工器或多工器之分，多工器的使用是广播电视无线发射发展的必然选择。

具有如下优点：1.多套节目共用一副大功率天线，充分利用了铁塔资源，让铁塔发挥大效益，并减轻铁塔载荷。

使用定向耦合器注意事项及定向耦合器的用途
 定向耦合器是一种通用的微波/毫米波部件，可用于信号的隔离、分离和
混合，如功率的监测、源输出功率稳幅、信号源隔离、传输和反射的扫频测
试等。

 主要技术指标有方向性、驻波比、耦合度、插入损耗。

 用来分配或合成微波信号功率并具有定向耦合特性的微波元件。

它是在主、副两根传输线(简称主、副线)之间设置适当的耦合结构组成的。

定向耦合器
采用同轴线、带状线、微带线、金属波导或介质波导等各种型式。

耦合结构
有耦合孔、耦合分支线和连续结构耦合等型式。

 什幺叫“定向耦合器”？
 耦合器的主要功能就是主线中传输的功率通过多种途径耦合到副线,并互
相干涉而在副线中只沿一个方向传输。

 目前，主要有两种类型的定向耦合器：具有一个耦合端口和一个端接端口的标准定向耦合器；以及具有正向和反向耦合端口的双定向耦合器。

此外，。

使用定向耦合器注意事项及定向耦合器的用途
使用定向耦合器注意事项及定向耦合器的用途
定向耦合器是一种通用的微波/毫米波部件，可用于信号的隔离、分离和
混合，如功率的监测、源输出功率稳幅、信号源隔离、传输和反射的扫频测
试等。

主要技术指标有方向性、驻波比、耦合度、插入损耗。

用来分配或合成微波信号功率并具有定向耦合特性的微波元件。

它是在主、副两根传输线(简称主、副线)之间设置适当的耦合结构组成的。

定向耦合器
采用同轴线、带状线、微带线、金属波导或介质波导等各种型式。

耦合结构
有耦合孔、耦合分支线和连续结构耦合等型式。

什幺叫“定向耦合器”？
耦合器的主要功能就是主线中传输的功率通过多种途径耦合到副线,并互
相干涉而在副线中只沿一个方向传输。

目前，主要有两种类型的定向耦合器：具有一个耦合端口和一个端接端口的标准定向耦合器；以及具有正向和反向耦合端口的双定向耦合器。

此外，。

定向耦合器的工作原理
定向耦合器是一种广泛应用于微波和光纤通信系统中的耦合器。

它可以将输入信号耦合到特定的输出端口上，而忽略其他端口的信号。

定向耦合器的工作原理基于两个相互作用的波导。

通常，一个主波导拥有一个或多个辅助波导。

输入信号通过主波导输入，并根据耦合器的设计，耦合到特定的辅助波导上。

定向耦合器的设计需要考虑特定的耦合比例。

耦合比例决定了输入信号在辅助波导中的功率分配情况。

通常，定向耦合器被设计为在几个特定的频率范围内实现理想的耦合比例。

当输入信号通过主波导时，它会遇到与辅助波导的耦合结构相互作用。

这个相互作用通常是通过耦合窗口或者耦合插入件实现的。

耦合窗口或耦合插入件被设计为在特定频率范围内产生最大的垂直耦合效率。

定向耦合器的一个重要性能参数是其插入损耗。

插入损耗是指输入信号在经过耦合器时损失的功率。

通常，设计者会尽量降低插入损耗，以便提高整体系统的性能。

总之，定向耦合器是一种常用的耦合器，它通过特定设计的主波导和辅助波导相互作用，将输入信号耦合到特定的输出端口上。

它在微波和光纤通信系统中扮演着重要的角色，能够实现理想的耦合效果和较低的插入损耗。

第七章定向耦合器与3dB电桥7.1 概述7.2 单节耦合传输线定向耦合器7.3 微带线定向耦合器与它的方向性7.4 宽频带微带定向耦合器7.5 宽频带弱耦合同轴定向耦合器7.6 微带线3dB电桥7.7 重耦合3dB电桥7.8 高功率宽边耦合3dB电桥第七章 定向耦合器与3dB 电桥7.1 概述定向耦合器是微波与雷达馈线技术中广泛应用的元件之一，它是一种四端口器件，如图7.1所示。

(1)-(4)和(2)-(3)各为一根传输线，线间有一定的耦合机构。

1 243图7.1 定向耦合器的方框图 当电磁波从端口(1)输入时，除了有一部分能直接从端口(4)输出外，同时，还有一部分能量耦合到(2)-(3)通道中，从端口(3)或(2)输出。

从端口(3)输出时，称为“同向定向耦合器”。

从端口(2)输出时，称为“反向定向耦合器”。

定向耦合器可以从不同的角度进行分类，除了上面按传输出方向分为同向和反向定向耦合器外，还可以按传输类型分（如矩形波导，圆形波导，同轴线型，带状线型，多孔耦合，连续耦合，支线耦合，环耦合等），这些分类方法常常彼此重迭，实际使用中根据方便而定。

3dB 电桥属定向耦合器，它的耦合很强，达到3dB ，即耦合输出与直通输出幅度相等，相位相差90°，使用范围很广。

由于耦合很强，无论是设计，还是制造都有别于一般的定向耦合器，因此，将在定向耦合器的基础上再对3dB 电桥进行适当的描述。

定向耦合器的主要指标是：定向性和耦合系数，现对其进行简要说明。

1. 耦合系数副通道输出电压（设由端口(2)输出）与主通道输入电压（设由端口(1)输入）之比称之谓电压耦合系数K ，相应的功率比为功率耦合系数C ：12U U K =（7.1） 221212K E E p p C === （7.2）12log10p p C dB = （7.3） dB C 是以dB 表示的功率耦合系数。

由于输入功率总是大于输出功率，故总是负值。

南京邮电大学实验报告实验名称：_____传输线参数（特征阻抗）的分析与综合威尔金森功分器设计____________定向耦合器（90/180°均可） _无源滤波器设计 ____ 课程名称: 微波技术EDA姓名：____赵玉蓉_____学号：___B10020504___小组成员：韩倩（B10020404）丁耀慧（B10020501）开课时间 2012 /2013 学年，第 2 学期实验三 定向耦合器一：实验名称：定向耦合器（90/180°均可）二：实验目的1. 了解微波EDA 软件的类型和用途；2. 掌握ADS 软件并进行定向耦合器的建模，仿真，优化和调试等任务；3. 了解微波电路仿真软件IE3d 的应用范围和使用方法；4. 分析ADS 中有耗传输线和无耗传输线仿真的异同；5. 分析ADS Momentum 和IE3d 建模结果的异同。

三：实验原理在射频微波电路中，经常用到多端口网络，分支定向耦合器是最常用的多端口网络，它在电路中起到了十分重要的作用，它能够在固定的参考相位的条件下，分开和组合射频微博端口。

（一）、定向耦合器的基本功能和参数指标定向耦合器是一个4端口网络，它有输入端口、直通端口、耦合端口和隔离端口，分别对应图中的1、2、3、4端口：1 243 定向耦合器定向耦合器的主要技术指标有耦合度、隔离度、定向性、输入驻波比及工作带宽等，下面介绍上述各指标。

1、 耦合度耦合度C 定义为输入端口的输入功率P1和耦合端口P3之比的分贝数，耦合度C 表示为： 1210lg ()P C dB P = 引入网络散射参量，耦合度又可以表示为：±±11233113/2110lg 10lg 20lg ()/2i ilU P C dB P S S U ===耦合度的分贝数越大耦合越弱，通常把耦合度为0dB~10dB 的定向耦合器称为强耦合定向耦合器，把耦合度为10dB~20dB 的定向耦合器称为中等耦合定向耦合器，把耦合度大于20dB 的定向耦合器称为弱耦合定向耦合器。

定向耦合器的工作原理定向耦合器是一种重要的高频组件，在微波通信以及有线无线通信系统中都有广泛应用。

它可以把发射机发出的高频波束指向接收天线，从而提升系统的发射效率，有效地阻隔其它未被指向的天线，从而实现系统的灵敏度改善，同时也能避免干扰对有线无线系统的影响。

定向耦合器的工作原理是：定向耦合器是一种由一个非短路的源端和一个非短路的接收端组成的一个结构，它能够将来自于源端的波束指向接收端，而同时阻隔其它未被指向的天线。

定向耦合器的源端主要由发射机发出的高频波束和定向耦合器内部的反射板组成。

其中发射机发出的高频波束会经过反射板反射，最后从源端指向接收端。

反射板可以改变发射机发出的高频波束的方向，使之指向接收端，实现有效的阻隔效果。

定向耦合器的接收端可以是一个简单的、由多棱锥和横截面的组合结构的天线，也可以是一个更复杂的、由多路散射器组成的多棱锥结构。

此外，接收端还可以是一个联合结构，由一个朝向源端的反射片和一个朝向另一端的反射片组成，其中反射片可以将发射机发出的高频波束反射和改变其指向，从而有效地实现定向耦合的效果。

当定向耦合器的源端和接收端都设置好之后，就可以实现定向耦合的功能了。

首先，发射机发出的高频波束会经过定向耦合器的反射板，随后将反射后的高频波束指向接收端，实现指向性耦合的效果。

然后，定向耦合器的反射板会通过另外一个反射板将波束反向发射到源端，从而形成一个完整的循环。

此外，定向耦合器还可以进一步增强反射效果，即把原本指向接收端的波束反射回源端，从而阻碍接收端的波束传输。

定向耦合器的工作原理是由其内部结构中的源端、反射片和接收端组合而成的，可以有效地把发射机发出的高频波束指向接收端，从而提升系统的发射效率，有效地阻隔其它未被指向的天线，从而实现系统的灵敏度改善，同时也能避免干扰对有线无线系统的影响。

因此，定向耦合器在微波通信以及有线无线通信系统中都有广泛应用，为微波通信和有线无线通信的发展提供了方便。

分支线定向耦合器工作原理
嘿，朋友们！今天咱们来聊聊分支线定向耦合器工作原理呀！
哎呀呀，那啥是分支线定向耦合器呢？简单说，它就是一种在微波领域里超重要的器件哇！
首先呢，1 号原理是基于电磁波的传输和分配哟！当电磁波进入分支线定向耦合器的时候，它就开始了神奇的旅程。

那些电磁波会在不同的分支线路中传播，就好像在分岔路口选择不同的道路一样呢！
然后呀，2 号原理是关于相位关系的啦！在分支线定向耦合器里，不同分支线路中的电磁波会有特定的相位差，这可太关键啦！正是因为有了这样的相位差，才能实现能量的定向耦合呢！
接着说，3 号原理是阻抗匹配哦！要知道，如果阻抗不匹配，那信号传输可就出大问题啦！分支线定向耦合器通过巧妙的设计，让输入输出端口的阻抗都能匹配得好好的，这样信号就能顺畅地传输，不会有反射和损耗，是不是很厉害呀！
再来讲讲，4 号原理是关于耦合度的。

这耦合度可不是随便定的哟！它得根据具体的需求来设计，有的时候需要强耦合，有的时候又只要弱耦合。

通过调整分支线的长度、宽度和间距等等，就能实现不同的耦合度啦！
哇哦！总之呢，分支线定向耦合器的工作原理真的是超级复杂又超级神奇的呀！它在通信、雷达、卫星等众多领域都发挥着巨大的作用呢！
朋友们，你们是不是对分支线定向耦合器的工作原理有了一些初
步的了解呀？。

浅析定向耦合器及其在微波传输系中的应用作者：范广涛来源：《科学与财富》2015年第13期摘要：本文通过对定向耦合器的相关内容阐述，陈述了定向耦合器的概念及原理，剖析了其基本参数，探讨了定向耦合器在微波传输系统中的应用，强调了定向耦合器作为调频发射机系统构成部件的重要性。

关键词：定向耦合器；原理；微波；应用一、定向耦合器在广播电视和通信系统中，经常需要耦合部分的射频功率，以满足各种需要。

定向耦合器是一种具有方向性的功率分配器，它能从主传输线系统的正向波中按一定比例分出部分功率，实现功率的分支、分配或合成。

定向耦合器由传输线构成，同轴线、矩形波导、圆波导、带状线和微带线都可构成定向耦合器，所以从结构来看定向耦合器种类繁多，差异很大。

但从它的耦合机理来看主要分为四种，即小孔耦合、平行耦合、分支耦合以及匹配双T。

定向耦合器二、原理主线中传输的功率通过多种途径耦合到副线，并互相干涉，而在副线中只沿一个方向传输。

图1为矩形波导定向耦合器的三种典型耦合结构。

a是相距1/4导波长的双孔耦合；b是间距和长度都等于1/4导波长的双串联分支线耦合；c是在裂缝区域内TE和TE两种传播模式的连续耦合。

以a和b两种结构为例，从端口①输入的信号分两路耦合到副线后，朝端口④方向因行程相等而同相叠加，有输出；朝③方向则行程相差1/2导波长而反相抵消，被隔离而无输出。

图2为微带定向耦合器的两种典型的耦合结构。

A是间距和长度都等于1/4导波长的双并联的分支线耦合，b是在平行区域内电场和磁场两种结构连续耦合。

以b的结构为例，从端口①输入的信号由电场耦合在副线的两个端口上产生同相感应电压，磁场耦合则产生反相感应电压。

结果在端口④处相加而有输出，③处则抵消而呈隔离无输出。

图（1）图（2）三、3dB定向耦合器的基本参数定向耦合器可等效成四端口网络。

它的基本工作原理借助图1来描述。

自端口1入射的功率中部分功率从直通端口2输出，另外一部分被耦合到端口3，在理想情况下，没有功率送到隔离端口4。
