数据中心机房建设项目规划方案V1随着信息化时代的到来，数据中心逐渐成为各个行业中不可或缺的基础设施。
因此，在建设数据中心机房时，规划方案的制定就显得至关重要。
本文就数据中心机房建设项目规划方案V1进行详细介绍。
第一步，项目背景分析。
在编制规划方案之前，需要对项目背景进行详细分析，比如机房的地理位置、建设目的、规模、硬件设施等。
只有清楚了这些因素，才能确保规划方案的合理性和可行性。
第二步，方案设计原则。
根据机房的建设目标和需求，进行详细的方案设计。
这包括方案的基本构成和结构设计，包括电、网络、空调等硬件的选型及其布局。
同时，还需要考虑到安全、节能、环保等诸多因素。
第三步，方案评估和改进。
经过方案的设计和制定后，需要对其进行严格的评估和改进。
这一步主要是根据项目背景及设计原则，对方案进行修改和完善，以符合业主需求和实际情况。
在这个过程中，可以采取专业化的方案评估工具，来帮助评审人员对方案的合理性和可行性进行评估。
第四步，施工及验收。
经过方案的制定和评估后，开始进入施工阶段。
在施工时，需要对方案进行严格的工程实施和品质管理，并确保施工符合验收标准和安全标准。
在验收时，可以采用专业的验收工具，如温度计、湿度计等，来确保机房的数据环境质量得到有效的保障。
总之，在规划数据中心机房建设项目时，需要全面考虑项目的背景及要求，制定详细的方案设计，经过评估和改进后开始施工。
只有这样，才能确保数据中心机房的稳定性、可靠性和安全性。
数据中心机房建设项目机房布局设计建议方案数据中心机房数据中心机房总建筑面积约为178平方米，使用面积约为123平方米。
分为三个功能区域，分别为主设备机房、动力机房、操作间、钢瓶间。
各间需要单独隔开。
隔开后主设备机房用于放置配线柜、机柜、服务器、小型机、网络设备、通讯设备等重要设备；动力机房放置UPS、电池、配电柜等。
机房的布局必须在满足国家相关规范（例如防火消防规范等）前提下，考虑布局的合理、可靠、安全和工作流程舒适性为布局设计原则。
1)机房完全按照国家精密机房标准设计，保证机柜间距离大于等于1.5米；2)尽量减少最大消防分区的面积和体积，以节约消防系统造价；3)机房布局设计在美观的前提下保证布局的合理性，减少不合理的空间浪费；4)机柜布局尽量和精密空调送风方向平行，利于下送风空间的气流畅通；5)动力间及精密空调区尽量远离有人值守区，减低有人工作区的噪声；6)动力间及设备间的布局充分考虑到将来线缆（强电和弱电）的走向，合理的布局可以大大的减少线缆和线槽的数量，以提高整个系统的性价比。
根据以上设计思路，我司设计的AAAAAA数据中心机房布局图如下：1.1 消防分区规划机房规划1个气体消防分区，详见图纸。
1.2 机房设备规划详见图纸。
1.3 机房区剖面分配设计机房活动地板下350mm净空高度；机房顶作防尘、防水处理，采用顶部开放式布线系统，不做吊顶。
1)机房地板下空间350mm，机柜2.0米。
2)机房净高2.5米，上部双层吊顶净空高度为250mm；3)机房消防区采用无管网自动气体灭火系统。
其“六面”围护需密闭。
第一章工程概况XX中心机房建设建议采用5*4总面积约为20㎡，根据业务发展需要，XX公司进行机房的设计规划。
1、设计内容该中心机房装修设计内容主要包括如下几个方面：机房装饰装修电气工程空气调节系统门禁系统2、功能间划分：按照国家对机房建设设计的规范要求，结合信息网络中心的具体要求和机房建筑结构特点和设备情况等，设计将机房平面区划为：主机室控制室3、主要装修材料主要装饰材料见“主要装饰材料表”。
主要装饰材料表装饰部位材料名称备注机房天花600*600方形微孔铝板墙柱饰面3mm厚铝塑板隔断12mm厚玻璃隔断方钢骨架门12mm厚钢化玻璃地板全钢抗静电地板4、设计依据《计算站场地技术条件》〔GB2887-89〕《计算站场地安全要求》〔GB9361-88〕《电子计算机机房设计规范》〔GB50174-93〕《计算机机房用活动地板技术条件》〔GB6650-86〕《建筑物防雷设计规范》〔GB50057-94〕《低压配电设计规范》〔GB50054-95〕《通信机房静电防护通则》〔YD/T754-95〕《环境电磁卫生标准》〔GB9175-88〕《电磁辐射防护规定》〔GB8702-88〕《七氟丙烷〔HFC-227ea〕洁净气体灭火系统设计规范》〔DBJ15-23-1999〕《二氧化碳灭火系统设计规范》〔GB 50193-93〕《通风与空调工程施工及验收规范》〔GB 50243-97〕《电子计算机机房施工及验收规范》〔SJ/T30003-93〕《建筑与建筑群综合布线系统工程设计规范》〔CESC 72:97〕《建筑与建筑群综合布线系统工程施工及验收规范》〔CESC 89:97〕《采暖通风与空气调节设计规范》保险公司关于机房装修的技术要求第二章机房装饰方案一、设计的主导思想针对XX机房建设的要求，并以机房设计规范为依据，对贵方的机房进行设计。
主要对机房的装饰、电气、空调、消防、感应门禁、闭路监控等几方面进行着重设计。
机房设计的主导思想：首先需要保证机房设备安全可靠地运行，主要考虑机房的供配电系统、UPS不间断电源、防雷和接地等方面。
公司数据中心机房建设方案随着公司业务的不断发展和信息化程度的日益提高，数据中心机房作为公司信息系统的核心枢纽，其重要性愈发凸显。
一个稳定、高效、安全的数据中心机房不仅能够保障公司业务的正常运行，还能为公司的发展提供有力的技术支持。
为了满足公司未来的发展需求，现制定以下数据中心机房建设方案。
一、机房选址机房选址是建设数据中心机房的首要任务。
为了确保机房的稳定运行，应选择在电力供应稳定、通风良好、远离强电磁场干扰、无粉尘和腐蚀性气体的区域。
同时，机房所在位置应便于维护和管理，且具备良好的消防和安防条件。
二、机房布局机房布局应遵循合理、规范、安全的原则。
根据机房的功能需求，可划分为设备区、监控区、操作区和缓冲区等。
设备区主要放置服务器、存储设备、网络设备等核心硬件设施。
这些设备应按照功能和类型进行分类摆放，并预留足够的空间以便于设备的维护和扩展。
监控区用于安装监控设备和显示屏幕，实时监控机房内的设备运行状态、环境参数等。
操作区供技术人员进行设备的操作和维护工作，应配备必要的工具和设备。
缓冲区则作为机房与外界的过渡区域，起到防尘、防潮、防虫等作用。
三、装修工程机房装修应满足防尘、防潮、防火、防静电等要求。
1、地面：采用防静电地板，地板下铺设线槽，便于线缆的敷设和管理。
2、墙面：采用防火、防潮的材料进行装饰，如防火石膏板。
3、天花板：安装吸音吊顶，以减少机房内的噪音。
4、门窗：采用防火、防盗门窗，并安装遮光窗帘，以保证机房内的环境稳定。
四、供配电系统稳定可靠的供配电系统是机房正常运行的基础。
1、市电接入：应接入两路市电，互为备份，以提高供电的可靠性。
2、 UPS 系统：配置不间断电源（UPS），在市电中断时能够迅速切换，为关键设备提供电力支持。
UPS 的容量应根据机房设备的负载进行合理配置，并预留一定的余量。
3、配电柜：安装配电柜，对市电和 UPS 输出的电力进行分配和管理，确保电力供应的合理性和安全性。
完整机房建设方案信息化机房建设方案机房，作为企业信息化建设中的重要一环，承载着数据中心的核心使命。
今天，就让我们一起探讨一下如何打造一个高效、稳定、安全的机房。
一、需求分析1.高效性能：机房要具备高速数据处理能力，满足企业日益增长的数据需求。
2.稳定运行：机房要保证99.99%的在线率，确保企业业务不受影响。
3.安全可靠：机房要具备较强的安全防护能力，防止数据泄露和损坏。
4.易于维护：机房设计要简洁明了，便于后期维护和管理。
二、机房选址1.交通便利：便于运维人员及时赶到现场处理问题。
2.电力供应：确保机房电力稳定，避免因电力问题导致设备损坏。
3.环境安全：避免自然灾害和人为破坏对机房的影响。
4.通信条件：保证机房与外界的高速通信连接。
三、机房设计1.设备布局：合理规划设备摆放，提高空间利用率。
2.供电系统：采用双电源设计，确保电力稳定。
3.冷却系统：采用高效节能的冷却设备，保证机房温度恒定。
4.安全防护：设置防火墙、入侵检测系统等安全设施。
5.网络连接：采用多线路接入，实现高速互联网连接。
四、机房施工1.电力施工：确保电源线路安全可靠，预留足够的备用电源。
2.网络布线：采用高品质的网线，保证网络通信质量。
3.设备安装：严格按照设备说明书进行安装，确保设备正常运行。
4.安全防护：做好防火、防盗、防雷等措施。
五、机房运维1.设备监控：实时监测设备运行状态，发现异常及时处理。
2.电力管理：定期检查电源设备，确保电力稳定。
3.温湿度控制：保持机房温度和湿度在合理范围内。
4.安全防护：定期检查安全设施，确保安全可靠。
机房建设是一个系统工程，涉及到众多环节。
只有充分考虑需求、选址、设计、施工、运维等方面，才能打造一个高效、稳定、安全的机房。
在此过程中，我们要注重细节，严格把控质量，为企业信息化建设提供有力保障。
让我们一起努力，为我国信息化建设贡献力量！注意事项：1.设备兼容性问题：在选购设备时要考虑到不同品牌、不同型号设备之间的兼容性，以免后期出现不兼容导致的故障。
小机房建设方案一、引言随着信息技术的快速发展，企业及机构对于数据中心和机房需求日益增加。
小型机房建设成为了许多企业的首要任务。
本文旨在探讨小机房的建设方案，包括空间规划、设备选型、网络布线以及安全措施等，以帮助企业和机构实施高效、安全的小机房建设。
二、空间规划小机房建设的第一步是合理规划空间。
根据实际需求，确保机房大小、高度、布局等能够满足日后的扩展需要。
通常情况下，小机房需要至少10平方米的空间，以容纳服务器、网络设备、电源和监控系统等。
另外，机房应设有足够的入口和出口，并设置适当的通风系统以确保机房内的温度和湿度在正常范围内。
三、设备选型1. 服务器在选择服务器时，需要考虑到数据处理能力、存储容量、稳定性和可扩展性等因素。
根据实际需求选择适当型号和配置的服务器，确保其能够满足业务需求并具备可靠性。
2. 网络设备网络设备是机房建设的重要组成部分，包括路由器、交换机、防火墙等。
在选择网络设备时，需要考虑到设备性能、可管理性以及网络安全性等因素，并确保这些设备能够满足未来的扩展需求。
3. 电源设备为了确保机房中设备的稳定运行，必须选择合适的电源设备，包括UPS电源和发电机等。
UPS电源可以提供瞬时电力支持，并在电力故障时保护设备免受损害。
发电机则可作为备用电源，在长时间停电或紧急情况下提供电力支持。
四、网络布线网络布线是小机房建设中非常重要的一部分。
合理的网络布线能够确保数据传输的稳定性和速度。
在进行网络布线时，需要遵循以下原则：1. 使用高品质的网络线缆和连接器，以减少信号衰减和干扰。
2. 根据机房内设备的布局和连接需求，进行合理的布线设计，并采用合适的布线工具和技术。
3. 留有充足的备用线缆和端口，以备不时之需。
五、安全措施小机房的安全措施需要包括物理安全和网络安全两方面的考虑。
1. 物理安全确保机房的物理安全非常重要。
可以采用以下措施来保护机房的安全：- 设置门禁系统，限制只有授权人员可以进入机房。
完整的IDC数据中心机房建设方案本文档旨在提供完整的 IDC 数据中心机房建设方案，以下将对每个章节进行详细细化。
1.引言1.1 目的1.2 背景1.3 范围2.项目概述2.1 项目目标2.2 项目约束2.3 项目进度3.参考依据3.1 相关标准与规范3.2 相关法律法规4.业务需求4.1 功能需求4.2 性能需求4.3 可用性需求5.机房选址与规划5.1 选址标准5.2 机房布局5.3 机房面积与高度要求5.4 环境监测与控制6.设施建设6.1 供电系统6.2 机柜与机架6.3 空调与通风6.4 网络结构6.5 防火与安全系统6.6 物理安全措施7.服务器与网络设备选型7.1 服务器需求与选型 7.2 网络设备需求与选型 7.3 配置规划8.数据存储方案8.1 存储需求分析8.2 存储设备选型8.3 存储架构规划9.系统与应用部署9.1 主机操作系统9.2 数据库系统9.3 应用系统9.4 应用部署方案10.监控与管理方案10.1 远程监控系统 10.2 资源管理与规划10.3 故障处理与维护11.安全与风险管理11.1 风险评估与分析 11.2 安全策略与措施 11.3 事故应急与恢复12.项目实施计划12.1 项目里程碑12.2 项目资源计划12.3 项目风险管理13.项目投资估算13.1 设备投资13.2 人员与培训投资13.3 运营成本14.附件附件一：机房布局图附件二：网络架构图附件三：服务器选型表本文所涉及的法律名词及注释：1.IDC：Internet Data Center，即互联网数据中心，是提供网络接入和数据存储服务的设施。
2.标准与规范：指与机房建设相关的行业标准和规范文件，如国家标准、国际标准、行业协会制定的标准等。
3.相关法律法规：指与机房建设和运营相关的法律和法规文件，如网络安全法、电信管理条例等。

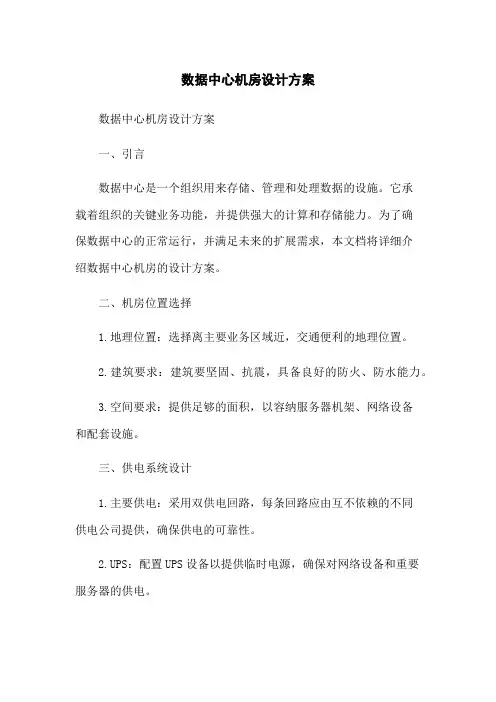

数据中心机房设计方案数据中心机房设计方案一、引言数据中心是一个组织用来存储、管理和处理数据的设施。
它承载着组织的关键业务功能，并提供强大的计算和存储能力。
为了确保数据中心的正常运行，并满足未来的扩展需求，本文档将详细介绍数据中心机房的设计方案。
二、机房位置选择1.地理位置：选择离主要业务区域近，交通便利的地理位置。
2.建筑要求：建筑要坚固、抗震，具备良好的防火、防水能力。
3.空间要求：提供足够的面积，以容纳服务器机架、网络设备和配套设施。
三、供电系统设计1.主要供电：采用双供电回路，每条回路应由互不依赖的不同供电公司提供，确保供电的可靠性。
2.UPS：配置UPS设备以提供临时电源，确保对网络设备和重要服务器的供电。
3.发电机组：配置发电机组作为备用电源，在长时间停电时提供持续供电。
四、空调系统设计1.制冷系统：采用冷水机组或精密空调机组，确保机房的恒温和湿度。
2.空气流通：设计合理的空气流通路径，确保冷气能均匀地覆盖整个机房，并保持合适的空气质量。
3.空调容量估算：根据机房的热负荷估算出合适的空调容量，确保机房内设备的正常运行温度。
五、网络设备配置1.交换机：选择性能稳定、可靠性高的交换机，满足机房内设备的连接需求。
2.路由器：配置可靠的路由器，用于与外部网络的连接和数据传输。
3.防火墙：配置高性能的防火墙以保护机房内的网络免受网络攻击和未经授权的访问。
六、安全设备配置1.电子门禁系统：配置电子门禁系统以限制非授权人员的进入。
2.视频监控系统：安装摄像头并配置监控系统，确保对机房内部进行实时监控。
3.火灾报警系统：安装灭火器和火灾报警系统，确保在发生火灾时能及时发出警报并采取相应措施。
七、附件本文档涉及的附件包括：供电系统设计图、空调系统设计图、网络设备配置表、安全设备配置表等。
八、法律名词及注释1.机房：指用来存放计算机和网络设备的房间。
2.UPS：不间断电源，用于在停电时提供临时电源，保证设备的正常工作。
数据中心机房建设方案
一、研究背景
数据中心机房是运行高级计算机及其配套网络系统的场所，是实现计
算机网络及现代信息技术运用的重要基础设施。
因此建设一个完善的数据
中心机房具有重要的意义。
完善的数据中心机房应具备完善的设施、设备
和管理系统，实现数据中心机房的机器安全运行，使用户能够高效地使用
其所需要的计算机服务。
1、建设范围
机房建设需要考虑的内容，包括机房建筑、机房内设备和设施、机房
安全管理系统及作业要求。
2、机房建筑
（1）可利用的空间大小
首先，根据机房需求确定机房建筑的体积大小，以便适应机房内设备、设施、机房安全管理等系统。
（2）机房建筑材料
机房外墙材料可采用砖墙或钢结构，并且要求具有良好的隔音和隔热
性能，以防止建成后因外界噪音和外界温度波动而影响机房设备运行。
（3）机房建筑能耗
机房的设计要求具有节能功能，即在达到功能要求的同时，尽量减少
能源消耗。
机房建筑可以采用节能配置，如智能照明设备、可调节风口控
制等，以达到节能的目的。
3、机房内设备和设施
（1）机柜
机柜是数据中心机房中最为重要的设施。
数据中心机房建设方案目录第一章概述 (1)1.1项目背景 (1)1.2依据的原则 (2)1.3项目建设需求 (3)1.3.1总体需求 (3)1.3.2机房布局划分 (4)1.3.3室内装修 (4)1.3.4空气调节系统 (7)1.3.5供配电系统与照明 (9)1.3.6环境监控系统 (11)1.3.7KVM系统 (12)1.3.8气体灭火系统 (14)第二章技术方案概述 (14)2.1方案结构概述 (14)2.2选型方案概述 (15)2.2.1机房装饰工程 (15)2.2.2空气调节系统 (15)2.2.3供配电及照明系统 (16)2.2.4环境监控系统 (17)2.2.5KVM系统 (17)2.2.6气体灭火系统 (18)2.2.7机房综合布线 (18)2.3XXXXXX在本项目上的优势 (19)第二部分总体系统集成方案设计 (21)1机房布局设计 (21)1.1消防分区规划 (21)1.2机房设备规划 (21)1.3机房区剖面分配 (22)2机房装饰工程 (22)2.1需求概述 (22)2.2机房装饰规划 (22)2.2.1吊顶工程 (23)2.2.2机房地板 (23)2.2.3机房墙面 (24)2.2.4隔墙及门窗 (24)2.2.5场地降噪、隔热 (25)2.2.6场地净化 (25)2.2.7场地防水 (26)2.2.8机房照明 (26)3空气调节系统 (27)3.1规划设计 (27)3.2机房空调负荷设计 (27)3.3机组选型 (29)3.4产品的性能和特点 (31)3.5实施方案 (35)3.6精密空调气流组织 (36)3.7方案优点 (37)3.8空调室内室外机位置建议 (37)3.9售后服务 (38)4新风系统 (41)5供配电及照明系统 (41)5.1机房UPS容量计算 (41)5.2UPS系统 (41)5.3机房配电系统 (42)5.3.1设计分析 (42)5.3.2计算机系统供电流程 (42)5.3.3动力及照明供电流程 (43)5.4配电设计 (43)5.4.1本工程电力负荷计算 (43)5.4.2供配电系统容量冗余考虑 (43)5.4.3对线缆及其绝缘层及布放的技术要求 (43)5.5机房防雷接地系统 (44)5.5.1防雷原理 (44)5.5.2设计依据 (45)5.5.3总体设计方案 (46)6环境监控系统 (55)6.1设计概述 (55)6.1.1前言 (55)6.1.2设计依据 (56)6.1.3项目需求 (56)6.2机房监控的内容 (57)6.3系统设计方案 (64)6.4KingWeb机房监控系统优势特点 (66)6.5系统功能描述 (71)7KVM系统 (72)7.1机房集中控管系统需求分析 (72)7.1.1机房现状简介 (72)7.1.2IT基础设施集中控制管理需求 (73)7.2数据中心解决方案 (74)7.3方案说明 (75)7.3.1配置清单 (75)7.3.2系统拓扑图 (75)7.3.3方案实现概述 (75)7.4Avocent机房集中控制管理平台管理特性 (77)7.4.1解决简化和统一管理IT基础设施问题 (77)7.4.2解决分布式管理问题 (77)7.4.3解决目标设备资产信息和分组管理问题 (78)7.4.4解决用户认证、授权和分组管理问题 (81)7.4.5解决访问安全的顾虑 (83)7.4.6解决远程安全传送文件问题－－Virtual Media (85)7.4.7解决嵌入式芯片统一管理问题 (85)7.4.8解决访问通道审计问题 (86)7.4.9解决主动告警问题 (87)7.4.10解决硬件兼容问题 (88)7.4.11解决刀片式服务器管理问题 (88)7.4.12解决虚拟机管理问题 (88)7.4.13解决多平台合作问题 (89)7.4.14解决及时修复管理平台问题 (89)8气体灭火系统 (90)8.1概述 (90)8.2建设目标 (90)8.3解决方案分析 (90)8.4七氟丙烷气体灭火系统的特点 (90)8.4.1管网式灭火系统 (91)8.4.2无管网式灭火系统 (91)8.4.3结论 (92)8.5设计说明 (92)8.6设计内容 (94)8.7验收 (95)8.8标志 (96)8.9使用注意事项 (96)8.10参考标准 (96)8.11性能参数 (96)8.12使用方法 (97)9机房综合布线 (98)9.1系统需求分析 (98)9.2信息点布线规划设计 (98)9.3布线产品选型 (99)9.4综合布线规划方案 (99)9.5信息点布线工程施工方案 (100)9.5.1布线材料推荐 (100)9.5.2信息点布线方案技术说明 (100)9.5.3施工过程要求 (100)9.5.4工程具体实现 (101)9.6信息点布线方案小结 (101)第三部分项目管理方案 (103)1项目管理组配备 (103)1.1项目组织架构 (103)1.1.1项目经理职责 (104)1.1.2质量主管职责 (104)1.1.3技术主管职责 (104)1.1.4现场主管职责 (104)1.1.5各系统技术工程师职责 (105)1.1.6现场工程师职责 (105)1.1.7质量工程师职责 (106)1.1.8培训及维修阶段管理 (106)1.2施工组织管理 (106)1.2.1施工部署 (106)1.2.2施工组织 (107)1.2.3施工程序 (107)1.3施工协调管理 (108)1.3.1与设计单位、物业单位的配合 (109)1.3.2与其他分包单位的配合 (110)1.3.3配合的措施方案 (110)1.4工程技术管理 (110)1.4.1技术管理 (110)1.4.2技术管理架构 (110)1.4.3技术管理内容 (111)1.4.4技术管理具体措施 (111)1.5合同管理 (112)1.5.1合同管理中的主要工作 (113)1.5.2合同实施保证体系 (113)1.6技术文档管理 (114)1.6.1工程技术文档的应用范围、形成和作用 (114)1.6.2工程技术文档编制 (115)1.6.3工程技术文档的分类归档 (116)1.6.4工程文件具体管理措施 (117)1.7材料组织管理 (118)1.7.1供应商选择 (118)1.7.2采购合同签订 (119)2工期控制措施 (120)2.1项目工期控制综述 (120)2.2工期控制的方法 (120)2.2.1工程项目进度表 (120)2.2.2每月巳完工程量报表 (120)2.2.3每月工作计划表 (120)2.2.4每周工作计划表 (121)2.3工期控制的措施 (121)2.3.1组织措施 (121)2.3.2技术措施 (121)2.3.3合同措施 (121)2.3.4经济措施 (121)2.3.5信息管理措施 (121)3项目分阶段管理 (122)3.1设计阶段 (122)3.2材料设备验收 (123)3.3安装调试阶段 (123)3.4项目变更管理措施 (123)4工程质量保证措施 (123)4.1工程质量管理概述 (123)4.2质量保证体系 (124)4.3公司质量保证体系 (124)4.4工程质量保证体系 (124)4.5质量体系文件 (125)4.6质量方针和质量目标 (125)4.7技术组织措施 (125)4.7.1技术质量总监 (125)4.7.2项目经理 (125)4.7.3项目主管 (126)4.7.4质量主管 (126)第四部分售后服务及客户培训方案 (127)1工程保修内容及服务承诺 (127)1.1项目建设承诺 (127)1.1.1关于工程工期 (127)1.1.2关于项目管理组 (127)1.1.3技术服务机构及故障响应时间 (128)1.2技术支持服务机构 (128)1.3机房环境监控系统维护保养内容 (128)1.4其它系统维护保养内容 (129)1.5服务支持方式 (129)2客户培训计划 (131)2.1客户培训体系 (131)第一章概述1.1 项目背景XXAAAA有限公司（中文简称“XXAAAA”，英文简称“AAAAAA”）为中国骨干央企——中国中化集团公司核心成员，成立近20年来，公司已由一家单一金融服务机构逐步发展成为立足中国、放眼全球、致力于推动国民经济及社会可持续发展的产业综合运营服务机构。
小型数据中心网络及机房建设方案正文目录第一章网络建设方案 51. 建设原则 52. 建设目标 63. 总体架构及建设内容7 3.1 总体架构方案7 3.2 建设方案8 3.2.1 小型数据中心机房网络建设方案8 3.3 网络可靠性设计10 3.3.1 设备级的可靠性10 3.3.2 链路级的可靠性11 3.3.3 网络级的可靠性11 3.3.4 业务可靠性12 3.4 网络安全建设13 3.4.1 总体安全策略13 3.4.2 区域边界安全要求16 3.4.3 安全管理中心要求18 3.4.4 网络与基础设施安全要求19 3.4.5 网络安全部署23 3.4.5.1防火墙23 3.4.5.2入侵防御检测24 3.4.5.3 上网行为管理24 3.4.6 交换及WLAN部署24 3.4.6.1 核心及汇聚交换机25 3.4.6.2 接入交换机25 3.4.6.3无线AP 25 3.4.6.5 无线控制器25 第二章机房建设方案27 1. 设计依据272. 建设原则283. 建设目标304. 建设内容315. 建设方案32 5.1 机房装饰装修32 5.2 机房配电系统建设35 5.2.1 机房配电系统需求分析35 5.2.2 机房配电系统设计36 5.2.3 UPS供电系统要求39 5.3 机房防雷接地建设方案41 5.3.1 雷电的表现形式41 5.3.2 雷电干扰的入侵路径41 5.3.3 机房总电源防雷（第II级）42 5.3.4 UPS前端电源防雷（第III级）42 5.3.5 重要电子设备电源防雷（精细保护）43 5.3.6 机房等电位实施原则43 5.3.7 机房接地系统实施43 5.4 机房空调及新风系统建设方案44 5.4.1 空调系统说明44 5.4.2 机房环境特点45 5.4.3 机房空调的要求45 5.4.4 空调的上下水实施47 5.4.5 机房新风系统建设48 5.5 机房消防系统建设方案49 5.6 机房动力环境监控系统建设方案50 5.6.1 动力环境监控系统需求分析50 5.6.2 配电监测系统51 5.6.3 UPS监控51 5.6.4 空调监控52 5.6.5 漏水监测525.6.6 温湿度监控52 5.6.7 消防检测子系统53 5.6.8 报警方式53 5.6.9 实施原则53 5.7 综合布线规划54第一章网络建设方案1.建设原则本工程根据国家、地方相关法规、技术标准规范的要求，结合实际情况，秉着积极借鉴国内外先进经验和技术，安全可靠、节俭实用、易于扩展和便于管理维护的原则进行。
本次建设遵循的原则如下：1）“先进性”原则，采用当今国内、国际上成熟和先进的计算机高速网络技术，采用有关的国际标准、国家标准、主流的行业标准和规范，符合信息网络技术的发展方向，使新建立的核心网络系统能够最大限度地适应今后可预见技术的发展变化和园区业务发展的需要。
性能上应能适应现在日新月异发展的网络应用，特别是对数据、多媒体等多元信息传输的适应能力等，从而使网络平台在较长时间内不落后。
2）“可靠性”原则，运行可靠是计算机网络系统建设的一个先决条件，各种服务器和计算机系统应具有长期的重负荷稳定运行和相对较强的抗干扰能力，必须采用多方面的措施，如尽量采用成熟而通用的技术和产品、在系统设计和软硬件选配中尽量简化及优化、对系统关键部分做适当的冗余考虑等，使系统具有良好的可靠性。
3）“安全性”原则，计算机网络系统必须按照多重保护、多层次实现、多个安全单元以及动态发展等安全性策略，在服务器平台方案和部署设计上，应体现较为完善的网内安全隔离和网间互联安全保护等原则，在设备及软件的选型配置上，应对其所具备的安全技术和保护能力等加以充分考虑，形成安全系统机制，并提供有效的备份应急措施，为进行严格的信息安全管理提供技术基础和手段。
4）“实用性”原则，在网络系统的设计和建设过程中，要尽量采取成熟的、有成功先例的技术，合理选用系统设备和系统软件，优化系统性能价格比，精心设计、科学施工，避免采用过高和华而不实的技术、设备和软件，避免失误，避免重复劳动，求的资金投入的最大效益。
5）“开放性”原则，网络系统设计过程中，要坚持标准化和开放的原则，采用广为流行的国家标准和国际标准，使不同生产厂商的硬件、软件产品能融为一体，为信息系统开发提供良好的开发平台。
6）“扩展性”原则，随着园区信息化的不断发展，园区网络信息系统及应用的规模和水平将会不断发展变化，这就要求计算机网络系统能够适应这些发展变化。
另一方面，计算机网络和通信技术发展迅速，新的技术不断涌现，新的需求不断增加。
因此，建成的计算机网络系统应具备良好的可升级性、可扩展性，以适应不断发展的应用需要、跟上不断进步的技术水平。
7）“管理性”原则，系统应支持先进有效的管理策略，提供良好的管理工具或手段能够实时监视服务器各种设备的工作情况，并在安全和系统故障方面进行预警，提交日志和分析报告，及时发现故障点，为平衡负载、优化服务、排除故障提供手段和依据。
随着网络中多媒体的应用越来越多，这类应用对服务质量的要求较高，因此建成后的网络系统应能保证QoS。
由于网络中包含许许多多媒体应用通信，会存在许多广播信息，占用大量带宽资源。
所以在本次核心网络建造项目中，网络系统应能支持IP组播，以尽量减少网络中不必要的广播，节省主干的带宽，提高网络工作效率。
2.建设目标为满足小型园区日常数据信息计算、交换和存储需求，本次数据中心建设需满足以下目标：（1）简化管理：使上层业务的变更作用于物理设施的复杂度降低，能够最低限度的减少了物理资源的直接调度，使维护管理的难度和成本大大降低。
（2）高效复用：使得物理资源可以按需调度，物理资源得以最大限度的重用，减少建设成本，提高使用效率。
即能够实现总硬件资源占用量降低了，而每个业务得到的服务反而更有充分的资源保证了。
（3）策略一致：降低具体设备个体的策略复杂性，最大程度的在设备层面以上建立统一、抽象的服务，每一个被充分抽象的服务都按找上层调用的目标进行统一的规范和策略化，这样整个IT将可以达到理想的服务规则和策略的一致性。
3.总体架构及建设内容3.1 总体架构方案小型数据中心网络总体架构采用的是分级的互连网络架构模型(hierarchical inter-networking model)，这个架构模型包含了以下三层：（1）Access Layer(接入层)，也就是Edge Layer。
接入交换机通常位于机架顶部，所以它们也被称为ToR(Top of Rack)交换机，通过它们可物理连接各服务器。
（2）Aggregation Layer(汇聚层)，也就是Distribution Layer。
汇聚交换机汇聚来自接入层的流量，执行策略，路由汇聚及路由负载均衡，快速收敛，同时也提供其它的网络智能服务，比如安全控制、应用优化、负载分担、SSL卸载等智能功能。
汇聚交换机是L2和L3网络的分界点，汇聚交换机以下的是L2网络，以上是L3网络。
每组汇聚交换机管理一个POD(Point Of Delivery)，每个POD内都是独立的VLAN网络。
服务器在POD内迁移不必修改IP地址和默认网关，因为一个POD对应一个L2广播域。
另外，汇聚交换机和接入交换机之间通常使用STP(Spanning Tree Protocol)。
STP使得对于一个VLAN网络只有一个汇聚层交换机可用，其他的汇聚层交换机在出现故障时才被使用。
（3）Core Layer(核心层)：核心交换机为进出数据中心的包提供高速的转发，为多个汇聚层提供连接性，核心交换机为通常为整个网络提供一个弹性的L3路由网络。
3.2 建设方案3.2.1 小型数据中心机房网络建设方案本次方案采用层次化、模块化的设计思路，按照接入层、汇聚层、核心层进行网络设备设计部署，在汇聚层交换机，通过模块化（业务单板）方式提供WLAN AC控制器负载均衡器等增值业务功能，满足园区未来不断增长的业务需求。
本方案的重要特征是不存在网络单点故障，交换机设备和链路都存在冗余备份，接入交换机与核心交换机通过双规或环网相连接，汇聚交换机双归接入核心交换机，交换机之间采用TRUNK链路保证链路级可靠性。
网络拓扑如下图所示：图1-1 小型数据中心机房网络拓扑图本期工程新增设备如下表所示：3.3 网络可靠性设计网络的可靠性是一个从端到端的全程概念，单纯提高某一层面的可靠性并不能对网络整体的可靠性有很大改善。
网络的可靠性最终要从设备、链路、网络、业务等各层次保证。
3.3.1 设备级的可靠性设备级的可靠性包括设备本身的健壮性及对周围环境的适应能力，可靠的设备应该对关键部件（如主控板，交换背板，电源等）进行冗余备份，并且可以在恶劣的环境下长时间稳定运行。
设备级可靠性的另外一个重要方面就是设备在线升级能力及容错能力，容错能力体现在如设备发生故障时，可自动平滑的启动备份部件，不对业务造成影响。
要保证应急指挥信息网的可靠性，对于汇聚层，必须要选用具备电信级可靠性的网络设备进行组网，才能使网络具有自动恢复能力、降低人工维护工作，达到电信级的可靠运行。
设备的高可靠性从硬件、软件、保护机制等几个方面体现：（1）采用分布式的体系架构分布式体系结构是提高可靠性的基础，与集中式体系设备相比较，分布式体系设备除性能可以通过插入更多的接口处理板提高整体性能外，更为关键的是将管理、路由转发、接口处理等功能分配在不同的部件上，协同工作，分布式体系可以分散故障风险、隔离故障、提供冗余配置，提高系统的自动恢复能力；如管理部件故障，只需要更换这部分板件，不影响其他功能。
（2）关键部件冗余采用分布式体系下，对设备的关键部件，如主控管理单元、交换转发单元等，进行冗余构造配置，保证系统在工作中不会全部失效。
（3）实时热备份机制在系统软件及硬件的支持下，关键部件在发生故障能自动启动备份系统，而且主备之间的切换要能够实时热倒换，即运行中即使发生设备故障切换也不会对网络业务造成影响。
（4）热插拔特性核心和汇聚层设备的任意单板需要支持热插拔特性，保证系统出现故障需要维护，或系统需要升级扩展时，不需要停机处理，保证网络的7×24小时不间断运行。
（5）冗余电源支持冗余电源负载分担及备份供电可保障系统具有可靠的能量源。
3.3.2 链路级的可靠性链路级的可靠性包括链路本身的可靠性，包括良好的线路质量，及链路的备份技术，如采用一些物理线路捆绑技术提供线路的可靠性，也可以采用其它链路/线路保护技术，如环网技术。
3.3.3 网络级的可靠性设计合适的拓扑，如避免采用单星型结构以避免单点故障；网络设计模块化，各功能区域相对独立，任一区域的故障不会扩散到其它区域；路由可靠性：首先根据网络特点选择合理的路由协议，避免路由环路，减少路由振荡，并且保护某个网络节点失效后网络快速自愈。
