压力容器设计技术规定第四版文件编号:THRSGD-2014/A发放编号:受控状态:发布日期:2014年3月1日实施日期:2014年6月1日批准页编制:审核:批准:目次前言 (V)1 总则 (1)2 图纸图幅、图样的要求 (1)2.1 图纸图幅面和图框格式 (1)2.2 比例 (2)2.3 字体 (2)2.4 图线 (2)3 非标压力容器设计数据表 (8)3.1 非标储罐设计数据表(表2) (9)3.2 塔器设计数据表(表4) (15)3.3 非标换热器设计数据表(表5) (17)3.4 夹套容器设计数据表(表7) (19)3.5 常压容器设计数据表(表8) (21)3.6 搅拌容器设计数据表(表9) (23)3.7 大型储罐设计数据表(表10) (24)4 非标压力容器总图(装配图)技术要求 (26)4.1 碳钢、低合金钢制压力容器 (26)4.2 不锈钢制压力容器 (31)4.3 不锈钢复合板制压力容器 (32)4.4 钢制焊接常压容器 (32)4.5 夹套容器 (33)4.6 钢制固定顶大型储罐 (34)5 常规压力容器设计数据表 (36)5.1 压力容器设计数据表(表11) (36)5.2 换热器设计数据表(表12) (39)6 塔器技术要求 (42)6.1 板式塔装配图 (42)6.2 板式塔塔盘部件图 (44)6.3 板式塔板零件图 (44)6.4 填料塔装配图 (45)7 管壳式换热器技术要求 (46)7.1 管壳式换热器装配图 (46)7.2 管板 (47)7.3 折流板、支持板 (48)8 搅拌设备技术要求 (50)8.1 搅拌设备装配图 (50)8.2 搅拌轴 (51)8.3 搅拌器 (51)8.4 轴封装置 (52)8.5 联轴器 (52)9 高压容器(单层)技术要求 (53)9.1 设计数据表 (53)10 零部件技术要求 (57)10.1 锻制零件 (57)10.2 法兰、法兰盖 (57)10.3 人孔、手孔 (57)10.4 补强圈 (58)10.5 螺栓 (58)10.6 螺柱 (58)10.7 螺母 (58)10.8 视镜 (58)10.9 玻璃板液位计 (59)10.10 玻璃管液位计 (59)10.11 磁翻板(柱)液位计 (59)附录A(规范性附录)容器分片、分段制造、试验和运输要求 (60)附录B(规范性附录)固定式压力容器风险评估报告 (63)前言为了加强压力容器设计的管理,确保压力容器产品的设计质量,依据TSG R1001《压力容器压力管道设计许可规则》、TSG R0004《固定式压力容器安全技术监察规程》的规定,在公司质量保证体系文件《质量手册》和《管理制度》的基础上,依据国家压力容器相关标准和公司实际,编制了公司的压力容器设计技术规定,各级设计人员必须严格遵守并执行本规定。
D:压力容器共约1365份标准、规范│INDEX.TXT│├─0.规程及制图│├─0.0.监察规程││DL 612-1996《电力工业锅炉压力容器监察规程》││DL 647-2004《电站锅炉压力容器检验规程》││DLT 874-2004《电力工业锅炉压力容器安全监督管理(检验)工程师资格考核规则》││GBZ 230-2010《职业性接触毒物危害程度分级》││GBZ 230-2010《职业性接触毒物危害程度分级》.xlsx││HG 20660-2000《压力容器中化学介质毒性危害和爆炸危险程度分类》││HG 20660-2000《压力容器中化学介质毒性危害和爆炸危险程度分类》.xlsx ││TSG R0002-2005《超高压容器安全技术监察规程》││TSG R0003-2007《简单压力容器安全技术监察规程》││TSG R0004-2009《固定式压力容器安全技术监察规程》││TSG R0004-2009《固定式压力容器安全技术监察规程》.xlsx││TSG R1001-2008《压力容器压力管道设计许可规则》││TSG ZF001-2006《安全阀安全技术监察规程》││TSG ZF003-2011《爆破片装置安全技术监察规程》│││├─0.1.技术制图││GBT 10609.1-2008《技术制图标题栏》││GBT 10609.2-2009《技术制图明细栏》││GBT 10609.3-2009《技术制图复制图的折迭方法》││GBT 10609.4-2009《技术制图对缩微复制原件的要求》││GBT 12212-2012《技术制图焊缝符号的尺寸、比例及简化表示法》││GBT 13361-2012《技术制图通用术语》││GBT 14689-2008《技术制图图纸幅面和格式》││GBT 14690-1993《技术制图比例》││GBT 14691-1993《技术制图字体》││GBT 14691.4-2005《技术产品文件字体第4部分拉丁字母的区别标识与特殊标识》││GBT 14691.6-2005《技术产品文件字体第6部分古代斯拉夫字母》││GBT 14692-2008《技术制图投影法》││GBT 148-1997《印刷、书写和绘图纸幅面尺寸》││GBT 15751-1995《技术产品文件计算机辅助设计与制图词汇》││GBT 15754-1995《技术制图圆锥的尺寸和公差注法》(ISO 3040-1990)││GBT 16675.1-2012《技术制图简化表示法第1部分图样画法》││GBT 16675.2-2012《技术制图简化表示法第2部分尺寸注法》││GBT 17450-1998《技术制图图线》││GBT 17451-1998《技术制图图样画法视图》││GBT 17452-1998《技术制图剖视图和断面图》││GBT 17453-2005《技术制图图样画法剖面区域的表示法》││GBT 18686-2002《技术制图CAD系统用图线的表示》(ISO 128.21)││GBT 19096-2003《技术制图图样画法未定义形状边的术语和注法》(ISO 13715-2000)││GBT 24741.1-2009《技术制图紧固组合的简化表示法第1部分一般原则》││GBT 24741.2-2009《技术制图紧固件组合的简化表示法第2部分航空航天设备用铆钉》││GBT 24745-2009《技术产品文件词汇图样注语》││GBT 24746-2009《技术制图粘接、弯折与挤压结合的图形符号表示法》(ISO 15785-2002)││GBT 4457.2-2003《技术制图图样画法指引线和基准线的基本规定》││GBT 4656-2008《技术制图棒料、型材及其断面的简化表示法》│││├─0.2.机械制图││GBT 1182-2008《产品几何技术规范(GPS) 几何公差形状、方向、位置和跳动公差标注》││GBT 131-2006《产品几何技术规范(GPS) 技术产品文件中表面结构的表示法》││GBT 14665-2012《机械工程CAD制图规则》││GBT 1804-2000《一般公差未注公差的线性和角度尺寸的公差》││GBT 18229-2000《CAD工程制图规则》││GBT 24739-2009《机械制图机件上倾斜结构的表示法》││GBT 4457.2-2003《技术制图图样画法指引线和基准线的基本规定》││GBT 4457.4-2002《机械制图图样画法图线》││GBT 4457.5-1984《机械制图剖面符号》││GBT 4458.1-2002《机械制图图样画法视图》││GBT 4458.2-2003《机械制图装配图中零部件序号及其编排方法》││GBT 4458.3-1984《机械制图轴测图》││GBT 4458.4-2003《机械制图尺寸注法》││GBT 4458.5-2003《机械制图尺寸公差与配合注法》││GBT 4458.6-2002《机械制图图样画法剖视图和断面图》││GBT 4459.1-1995《机械制图螺纹及螺纹紧固件的标示方法》││GBT 4459.2-2003《机械制图齿轮表示法》││GBT 4459.3-2000《机械制图花键表示法》││GBT 4459.4-1984《机械制图弹簧画法》││GBT 4459.5-1999《机械制图中心孔表示法》││GBT 4459.6-1996《机械制图动密封圈表示法》││GBT 4459.7-1998《机械制图滚动轴承表示法》││GBT 4459.8-2009《机械制图动密封圈第1部分通用简化表示法》││GBT 4459.9-2009《机械制图动密封圈第2部分特征简化表示法》││GBT 4460-1984《机械制图机构运动简图符号》│││└─0.3.压力容器制图││A1_H_M.dwt││FZ 90058-1994《压力容器类产品图样标注的规定》││GBT 19804-2005《焊接结构的一般尺寸公差和形位公差》││HGT 20668-2000《化工设备设计文件编制规定》││TCED 41002-2012《化工设备图样技术要求》│││└─TCED 41002-2012《化工设备图样技术要求》││图纸目录.dwt│││├─第01章化工设备设计、制造与检验数据表││01.压力容器设计、制造与检验数据表.dwt││02.塔器设计、制造与检验数据表.dwt││03.换热器设计、制造与检验数据表.dwt││04.常压容器设计、制造与检验数据表.dwt││05.夹套容器设计、制造与检验数据表.dwt││06.搅拌容器设计、制造与检验数据表.dwt││07.球形储罐设计、制造与检验数据表.dwt││08.大型储罐设计、制造与检验数据表.dwt│││└─第02章金属容器装配图技术要求│01.碳钢、低合金钢制压力容器装配图技术要求.dwt │├─1.总则│├─1.0.压力容器│││GB 14174-1993《大口径液氮容器》│││GB 19158-2003《站用压缩天然气钢瓶》│││GBT 16774-2012《自增压式液氮容器》│││GBT 18442-2011《固定式真空绝热深冷压力容器》│││GBT 20663-2006《囊式蓄能用压力容器》│││GBT 21432-2008《石墨制压力容器》│││GBT 26466-2011《固定式高压储氢用钢带错绕式容器》│││GBT 26466-2011《固定式高压储氢用钢带错绕式容器》.xlsx │││GBT 26929-2011《压力容器术语》│││GBT 5458-1997《液氮生物容器》│││GBT 9019-2001《压力容器公称直径》│││HG 20531-1993《铸钢、铸铁容器》│││HG 3129-1998《整体多层夹紧式高压容器》│││HGT 20580-2011《钢制化工容器设计基础规定》│││HGT 20585-2011《钢制低温压力容器技术规定》│││JBT 4734-2002《铝制焊接容器》│││JBT 4745-2002《钛制焊接容器》│││JBT 4755-2006《铜制压力容器》│││JBT 4756-2006《镍及镍合金制压力容器》│││JBT 5905-2000《真空多层绝热低温液体容器》│││NBT 47011-2010《锆制压力容器》│││NBT 47012-2010《制冷装置用压力容器》│││SHT 3074-2007《石油化工钢制压力容器》│││SHT 3074-2007《石油化工钢制压力容器》.xlsx│││││├─GB 150-2011《压力容器》││││001.计算书封面.xlsx││││002.计算书首页.xlsx││││003.材料篇选用指导.xlsx││││004.许用应力表.xlsx││││GB 150-2011《压力容器》.dwg││││GB 150-2011《压力容器》││││GB 150-2011《压力容器》.xlsx││││表1 内压圆筒强度计算表(内径).xlsx││││表10 椭圆封头外压稳定性计算表(内径).xlsx││││表11 内压碟形封头强度计算表(内径).xlsx││││表12 外压碟形封头稳定性计算表(内径).xlsx││││表13 内、外压中间球冠型中间封头校核.xlsx││││表14 外压圆筒工形加强圈计算表.xlsx││││表15 内压筒体开孔补强计算表(分析法).xlsx││││表2 内压圆筒强度计算表(外径).xlsx││││表3 内压球壳强度计算表(内径).xlsx││││表30 窄面带颈整体法兰计算表(内压).xlsx││││表31 活套法兰计算表-a1(内压).xlsx││││表31 活套法兰计算表-a2(内压).xlsx││││表31 窄面带颈松式法兰计算表(按整体法兰计算)(内压).xlsx ││││表32-1 窄面带颈整体法兰计算表(外压).xlsx││││表32-2 活套法兰计算表-a1(外压).xlsx││││表32-3 活套法兰计算表-a2(外压).xlsx││││表32-4 窄面带颈松式法兰计算表(按整体法兰计算)(外压).xlsx ││││表33 反向法兰计算表(内压).xlsx││││表34 宽面法兰计算表(内压).xlsx││││表4 内压球壳强度计算表(外径).xlsx││││表45 钢带错绕筒体结构尺寸设计计算表.xlsx││││表5 多层内压圆筒强度计算(内径).xlsx││││表6-1 外压圆筒稳定性计算表.xlsx││││表6-2 外压圆筒稳定性计算表.xlsx││││表7 外压球壳稳定性计算表.xlsx││││表9 椭圆封头内压强度计算表(内径).xlsx│││││││└─问询表│││GB 150 标准问询表-1.pdf│││GB 150 标准问询表-1.png│││GB 150 标准问询表-1.xlsx│││GB 150 标准问询表-2.pdf│││GB 150 标准问询表-2.png│││GB 150 标准问询表-2.xlsx│││││└─JB 4732-1995(R2005)《钢制压力容器-分析设计标准》││JB 4732-1995(R2005)《钢制压力容器-分析设计标准》││JB 4732-1995(R2005)《钢制压力容器-分析设计标准》算例.xlsx│││├─1.10.其他││GBT 12130-2005《医用空气加压氧舱》││GBT 19284-2003《医用氧气加压舱》││GBT 25197-2010《静置常压焊接热塑性塑料储罐(槽)》││GBT 27513-2011《载人低压舱》││HGT 20517-1992《钢制低压湿式气柜》││HGT 20696-1999《玻璃钢化工设备设计规定》││NBT 47003.1-2009《钢制焊接常压容器》││NBT 47003.2-2009《固体料仓》││SHT 3158-2009《石油化工管壳式余热锅炉》││SHT 3163-2011《石油化工静设备分类标准》│││├─1.2.换热器││GB 151-1999《管壳式换热器》││GB 151-1999《管壳式换热器》算例.xlsx││GB 16409-1996《板式换热器》││GBT 15386-1994《空冷式换热器》││GBT 25862-2010《制冷与空调用同轴套管式换热器》││GBT 28712.1-2012《热交换器型式与基本参数第1部分:浮头式热交换器》││GBT 28712.2-2012《热交换器型式与基本参数第2部分:固定管板式热交换器》││GBT 28712.3-2012《热交换器型式与基本参数第3部分:U形管式热交换器》││GBT 28712.4-2012《热交换器型式与基本参数第4部分:立式热虹吸式重沸器》││GBT 28712.5-2012《热交换器型式与基本参数第5部分:螺旋板式热交换器》││GBT 28712.6-2012《热交换器形式与基本参数第6部分:空冷式热交换器》││GBT 29466-2012《板式热交换器机组》││HG 21503-1992《钢制固定式薄管板列管换热器》││HGT 2056-2011《搪玻璃碟片式冷凝器》││HGT 2376-2011《搪玻璃套筒式换热器》││HGT 2389-1992《钢制管壳式换热器质量分等细则》││HGT 2650-2011《水冷管式换热器》││HGT 3112-2011《浮头列管式石墨换热器》││HGT 4172-2011《管壳式聚四氟乙烯换热器》││HGT 4174-2011《超纯PFA列管加强式换热器》││JB 8701-1998《制冷用板式换热器》││JBT 11132-2011《制冷与空调用套管换热器》││JBT 4717-1992《U型管换热器型式与基本参数》││JBT 4723-1992《不可拆式螺旋板换热器型式与基本参数》││JBT 4751-2003《螺旋板式换热器》││NBT 47004-2009《板式热交换器》││NBT 47005-2009《板式蒸汽装置》││NBT 47006-2009《铝制板翅式热交换器》││NBT 47007-2010《空冷式热交换器》││SHT 3119-2000《石油化工钢制套管式换热器设计规范》││《浮头式换热器、冷凝器、U型管式换热器系列-型式与参数》[TCED][TCED][2006年][第三版]│││├─1.3.卧式容器││JBT 4731-2005《钢制卧式容器》.dwg││JBT 4731-2005《钢制卧式容器》││JBT 4731-2005《钢制卧式容器》.xlsx│││├─1.4.塔器││HG 20652-1998《塔器设计技术规定》││HGT 4173-2011《超纯PFA板衬衬里填料塔》││HGT 4371-2012《化工用聚氯乙烯复合衬里塔器》││JBT 4710-2005《钢制塔式容器》.dwg││JBT 4710-2005《钢制塔式容器》││JBT 4710-2005《钢制塔式容器》.xlsx││SHT 3098-2011《石油化工塔器设计规范》│││├─1.5.储罐││GB 12337-1998《钢制球形储罐》││GB 50341-2003《立式圆筒形钢制焊接油罐设计规范》││GBT 17261-2011《钢制球形储罐型式与基本参数》││GBT 50938-2013《石油化工钢制低温储罐技术规范》││NBT 47001-2009《钢制液化石油气卧式储罐型式与基本参数》││QSY TZ 0236-2010《液化石油气球形储罐及附属设施设计规定》││SH 3046-1992《石油化工立式圆筒形钢储罐设计规范》│││├─1.6.搅拌容器││GBT 25145-2010《搅拌设备名词术语》││HGT 20569-1994《机械搅拌设备》││HGT 3109-2009《钢制机械搅拌容器型式与基本参数》│││├─1.7.罐车││GBT 10478-2006《液化气体铁道罐车》││GBT 18564.1-2006《道路运输液体危险货物罐式车辆第1部分金属常压罐体技术要求》││GBT 18564.2-2008《道路运输液体危险货物罐式车辆第2部分非金属常压罐体技术要求》││GBT 19905-2005《液化气体运输车》││JBT 4780-2002《液化天然气罐式集装箱》││JBT 4781-2005《液化气体罐式集装箱》││JBT 4782-2007《液体危险货物罐式集装箱》││JBT 4783-2007《低温液体汽车罐车》││JBT 4784-2007《低温液体罐式集装箱》│││├─1.8.衬里设备││HG 20536-1993《聚四氟乙烯衬里设备》││HGT 20676-1990《砖板衬里化工设备》││HGT 20677-1990《橡胶衬里化工设备》││HGT 20678-2000《衬里钢壳设计技术规定》│││└─1.9.搪玻璃容器│GBT 25026-2010《搪玻璃闭式搅拌容器》│GBT 25027-2010《搪玻璃开式搅拌容器》│GBT 7996-2006《搪玻璃容器公称容积与公称直径》│HGT 2036-2005《搪玻璃容器参数》│HGT 2373-2011《搪玻璃开式贮存容器》│HGT 2374-2011《搪玻璃闭式贮存容器》│HGT 2375-2011《搪玻璃卧式贮存容器》│HGT 3117-1998《耐酸陶瓷容器》│HGT 3126-2009《搪玻璃蒸馏容器》│├─2.材料│├─2.0.总则│││GBT 8063-1994《铸造有色金属及其合金牌号表示方法》│││HGT 2902-1997《模塑用聚四氟乙烯树脂》│││││├─2.0.1.钢铁│││GBT 13304.1-2008《钢分类第1部分按化学成分分类》│││GBT 13304.2-2008《钢分类第2部分按主要质量等级和主要性能或使用特性的分类》│││GBT 15574-1995《钢产品分类》│││GBT 1591-2008《低合金高强度结构钢》│││GBT 17616-1998《钢铁及合金牌号统一数字代号体系》│││GBT 20566-2006《钢及合金术语》│││GBT 20878-2007《不锈钢和耐热钢牌号及化学成分》│││GBT 221-2008《钢铁产品牌号表示方法》│││GBT 222-2006《钢的成品化学成分允许偏差》│││GBT 6983-2008 《电磁纯铁》│││GBT 700-2006《碳素结构钢》│││GBT 7738-2008《铁合金产品牌号表示方法》│││││├─2.0.2.铝│││GBT 1173-1995《铸造铝合金》│││GBT 16474-2011《变形铝及铝合金牌号表示方法》│││GBT 16475-2008《变形铝及铝合金状态代号》│││GBT 3190-2008《变形铝及铝合金化学成分》│││││├─2.0.3.钛│││GBT 15073-1994《铸造钛及钛合金牌号和化学成分》│││GBT 3620.1-2007《钛及钛合金牌号和化学成分》│││GBT 3620.2-2007《钛及钛合金加工产品化学成分允许偏差》│││││├─2.0.4.镍│││GBT 5235-2007《加工镍及镍合金化学成分和产品形状》│││││├─2.0.5.锆│││GBT 26314-2010《锆及锆合金牌号和化学成分》│││││├─2.0.6.铜│││GBT 5231-2012《加工铜及铜合金牌号和化学成分》│││││└─2.0.7.耐蚀合金││GBT 15007-2008《耐蚀合金牌号》│││├─2.1.板材││├─2.1.1.钢板│││GB 19189-2011《压力容器用调质高强度钢板》(JIS G 3115-2005)│││GB 24510-2009《低温压力容器用9%Ni钢板》│││GB 24511-2009《承压设备用不锈钢钢板及钢带》│││GB 3531-2008《低温压力容器用低合金钢钢板》│││GB 3531-2008《低温压力容器用低合金钢钢板》第1号修改单│││GB 3531-2014《低温压力容器用钢板(2013报批稿)》│││GB 6653-2008《焊接气瓶用钢板和钢带》│││GB 713-2008《锅炉和压力容器用钢板》│││GB 713-2008《锅炉和压力容器用钢板》1号修改单│││GB 713-2014《锅炉和压力容器用钢板(2013报批稿)》│││GB 912-2008《碳素结构钢和低合金结构钢热轧薄钢板和钢带》(ISO 4995-2001)(ISO 4996-1999)│││GBT 12754-2006《彩色涂层钢板及钢带》│││GBT 247-2008《钢板和钢带包装、标志及质量证明书的一般规定》│││GBT 3274-2007《碳素结构钢和低合金结构钢热轧厚钢板和钢带》│││GBT 3280-2007《不锈钢冷轧钢板钢带》│││GBT 4237-2007《不锈钢热轧钢板和钢带》│││GBT 5313-2010《厚度方向性能钢板》│││GBT 708-2006《冷轧钢板和钢带的尺寸、外形、重量及允许偏差》│││GBT 709-2006《热轧钢板和钢带的尺寸、外形、重量及允许偏差》│││││├─2.1.10.非金属│││GBT 3985-2008《石棉橡胶板》│││GBT 539-2008《耐油石棉橡胶板》│││JCT 555-2010《耐酸石棉橡胶板》│││QBT 3625-1999《聚四氟乙烯板材》│││││├─2.1.2.铝板│││GBT 3198-2010《铝及铝合金箔》│││GBT 3880.1-2012《一般工业用铝及铝合金板、带材第1部分:一般要求》│││GBT 3880.2-2012《一般工业用铝及铝合金板、带材第2部分:力学性能》│││GBT 3880.3-2012《一般工业用铝及铝合金板、带材第3部分:尺寸偏差》│││││├─2.1.3.钛板│││GBT 14845-2007《板式换热器用钛板》│││GBT 3621-2007《钛及钛合金板材》│││GBT 3622-2012《钛及钛合金带、箔材》│││││├─2.1.4.镍板│││GBT 2054-2005《镍及镍合金板》│││││├─2.1.5.锆板│││GBT 21183-2007《锆及锆合金板、带、箔材》│││││├─2.1.6.铜板│││GBT 17793-2010《加工铜及铜合金板带材外形尺寸及允许偏差》│││GBT 2040-2008《铜及铜合金板材》│││││├─2.1.7.耐蚀合金│││YBT 5353-2006《耐蚀合金热轧板》│││YBT 5354-2006《耐蚀合金冷轧薄板》│││YBT 5355-2006《耐蚀合金冷轧带》│││││├─2.1.8.镍铜合金│││JB 4741-2000《压力容器用镍铜合金热轧板材》(ASME SB127)│││││└─2.1.9.复合板││GB 13238-1991《铜钢复合钢板》││GBT 27675-2011《铝及铝合金复合板、带、箔材牌号表示方法》││GBT 8165-2008《不锈钢复合钢板和钢带》││GBT 8546-2007《钛-不锈钢复合板》││GBT 8547-2006《钛-钢复合板》││NBT 47002.1-2009《压力容器用爆炸焊接复合板第1部分不锈钢-钢复合板》││NBT 47002.2-2009《压力容器用爆炸焊接复合板第2部分镍-钢复合板》││NBT 47002.3-2009《压力容器用爆炸焊接复合板第3部分钛-钢复合板》││NBT 47002.4-2009《压力容器用爆炸焊接复合板第4部分铜-钢复合板》││YBT 4282-2012《压力容器用热轧不锈钢复合钢板》│││├─2.10.试验│││GBT 19291-2003《金属和合金的腐蚀腐蚀试验一般原则》│││GBT 22131-2008《筒形锻件内表面超声波检测方法》│││GBT 28297-2012《厚钢板超声自动检测方法》│││GBT 5126-2001《铝及铝合金冷拉薄壁管材涡流探伤方法》│││GBT 8650-2006《管线钢和压力容器钢抗氢致开裂评定方法》(NACE TM0284-2003)│││││├─2.10.1.化学成分││││GBT 10561-2005《钢中非金属夹杂物含量的测定》│││││││├─GBT 13747《锆及锆合金》││││GBT 13747.1-1992《锆及锆合金化学分析方法锡量测定》││││GBT 13747.10-1992《锆及锆合金化学分析方法硫氰酸盐分光光度法测定钨量》││││GBT 13747.11-1992《锆及锆合金化学分析方法硫氰酸盐分光光度法测定钼量》││││GBT 13747.12-1992《锆及锆合金化学分析方法钼蓝分光光度法测定硅量》││││GBT 13747.13-1992《锆及锆合金化学分析方法示波极谱法测定铅量》││││GBT 13747.14-1992《锆及锆合金化学分析方法催化示波极谱法测定铀量》││││GBT 13747.15-1992《锆及锆合金化学分析方法姜黄素分光光度法测定硼量》││││GBT 13747.16-1992《锆及锆合金化学分析方法氯化银浊度法测定氯量》││││GBT 13747.17-1992《锆及锆合金化学分析方法示波极谱法测定镉量》││││GBT 13747.18-1992《锆及锆合金化学分析方法苯甲酰苯基羟胺分光光度法测定钒量》││││GBT 13747.19-1992《锆及锆合金化学分析方法二安替比林甲烷分光光度法测定钛量》││││GBT 13747.2-1992《锆及锆合金化学分析方法1,10-二氮杂菲分光光度法测定铁量》││││GBT 13747.20-1992《锆及锆合金化学分析方法发射光谱法测定铪量》││││GBT 13747.21-1992《锆及锆合金化学分析方法真空加热气相色谱法测定氢量》││││GBT 13747.22-1992《锆及锆合金化学分析方法惰气熔融库仑法测定氧量》││││GBT 13747.23-1992《锆及锆合金化学分析方法蒸馏分离-奈斯勒试剂分光光度法测定氮量》││││GBT 13747.24-1992《锆及锆合金化学分析方法库仑法测定碳量》││││GBT 13747.3-1992《锆及锆合金化学分析方法丁二酮肟分光光度法测定镍量》││││GBT 13747.4-1992《锆及锆合金化学分析方法二苯卡巴肼分光光度法测定铬量》││││GBT 13747.5-1992《锆及锆合金化学分析方法铬天青S分光光度法测定铝量》││││GBT 13747.6-1992《锆及锆合金化学分析方法2,9-二甲基-1,10-二氮杂菲分光光度法测定铜量》││││GBT 13747.7-1992《锆及锆合金化学分析方法高碘酸盐分光光度法测定锰量》││││GBT 13747.8-1992《锆及锆合金化学分析方法亚硝基R盐分光光度法测定钴量》││││GBT 13747.9-1992《锆及锆合金化学分析方法火焰原子吸收光谱法测定镁量》│││││││├─GBT 223《钢铁及合金》││││GBT 223.11-2008《钢铁及合金铬含量的测定可视滴定或电位滴定法》││││GBT 223.12-1991《钢铁及合金化学分析方法碳酸钠分离-二苯碳酰二肼光度法测定铬量》││││GBT 223.13-2000《钢铁及合金化学分析方法硫酸亚铁铵滴定法测定钒含量》││││GBT 223.14-2000《钢铁及合金化学分析方法钽试剂萃取光度法测定钒含量》││││GBT 223.16-1991《钢铁及合金化学分析方法变色酸光度法测定钛量》││││GBT 223.17-1989《钢铁及合金化学分析方法二安替比林甲烷光度法测定钛量》││││GBT 223.18-1994《钢铁及合金化学分析方法硫代硫酸钠分离-碘量法测定铜量》││││GBT 223.19-1989《钢铁及合金化学分析方法新亚铜灵-三氯甲烷萃取光度法测定铜量》││││GBT 223.20-1994《钢铁及合金化学分析方法电位滴定法测定钴量》││││GBT 223.21-1994《钢铁及合金化学分析方法5-Cl-PADAB分光光度法测定钴量》││││GBT 223.22-1994《钢铁及合金化学分析方法亚硝基R 盐分光光度法测定钴量》││││GBT 223.23-2008《钢铁及合金镍含量的测定丁二酮肟分光光度法》││││GBT 223.25-1994《钢铁及合金化学分析方法丁二酮肟重量法测定镍量》││││GBT 223.26-2008《钢铁及合金钼含量的测定硫氰酸盐分光光度法》││││GBT 223.28-1989《钢铁及合金化学分析方法α-安息香肟重量法测定钼量》││││GBT 223.29-2008《钢铁及合金铅含量的测定载体沉淀-二甲酚橙分光光度法》││││GBT 223.3-1988《钢铁及合金化学分析方法二安替比林甲烷磷钼酸重量法测定磷量》││││GBT 223.30-1994《钢铁及合金化学分析方法对-溴苦杏仁酸沉淀分离-偶氮胂Ⅲ分光光度法测定锆量》││││GBT 223.31-2008《钢铁及合金砷含量的测定蒸馏分离-钼蓝分光光度法》││││GBT 223.32-1994《钢铁及合金化学分析方法次磷酸钠还原-碘量法测定砷量》││││GBT 223.33-1994《钢铁及合金化学分析方法萃取分离-偶氮氯膦mA 光度法测定铈量》││││GBT 223.34-2000《钢铁及合金化学分析方法铁粉中盐酸不溶物的测定》││││GBT 223.36-1994《钢铁及合金化学分析方法蒸馏分离-中和滴定法测定氮量》││││GBT 223.37-1989《钢铁及合金化学分析方法蒸馏分离-靛酚蓝光度法测定氮量》││││GBT 223.38-1985《钢铁及合金化学分析方法离子交换分离-重量法测定铌量》││││GBT 223.4-2008《钢铁及合金锰含量的测定电位滴定或可视滴定法》││││GBT 223.40-2007《钢铁及合金铌含量的测定氯磺酚S分光光度法》││││GBT 223.41-1985《钢铁及合金化学分析方法离子交换分离-连苯三酚光度法测定钽量》││││GBT 223.42-1985《钢铁及合金化学分析方法离子交换分离-溴邻苯三酚红光度法测定钽量》││││GBT 223.43-2008《钢铁及合金钨含量的测定重量法和分光光度法》││││GBT 223.46-1989《钢铁及合金化学分析方法火焰原子吸收光谱法测定镁量》││││GBT 223.47-1994《钢铁及合金化学分析方法载体沉淀-钼蓝光度法测定锑量》││││GBT 223.48-1965《钢铁及合金化学分析方法半二甲酚橙光度法测定铋量》││││GBT 223.49-1994《钢铁及合金化学分析方法萃取分离-偶氮氯膦mA 分光光度法测定稀土总量》││││GBT 223.5-2008《钢铁酸溶硅和全硅含量的测定还原型硅钼酸盐分光光度法》││││GBT 223.50-1994《钢铁及合金化学分析方法苯基荧光酮-溴化十六烷基三甲基胺直接光度法测定锡量》定锌量》││││GBT 223.52-1987《钢铁及合金化学分析方法盐酸羟胺-碘量法测定硒量》││││GBT 223.53-1987《钢铁及合金化学分析方法火焰原子吸收分光光度法测定铜量》││││GBT 223.54-1987《钢铁及合金化学分析方法火焰原子吸收分光光度法测定镍量》││││GBT 223.55-2008《钢铁及合金碲含量的测定示波极谱法》││││GBT 223.57-1987《钢铁及合金化学分析方法萃取分离-吸附催化极谱法测定镉量》││││GBT 223.58-1987《钢铁及合金化学分析方法亚砷酸钠-亚硝酸钠滴定法测定锰量》││││GBT 223.59-2000《钢铁及合金磷含量的测定铋磷钼蓝分光光度法和锑磷钼蓝分光光度法》││││GBT 223.6-1994《钢铁及合金化学分析方法中和滴定法测定硼量》││││GBT 223.60-1997《钢铁及合金化学分析方法高氯酸脱水重量法测定硅含量》││││GBT 223.61-1988《钢铁及合金化学分析方法磷钼酸铵容量法测定磷量》││││GBT 223.62-1988《钢铁及合金化学分析方法乙酸丁酯萃取光度法测定磷量》││││GBT 223.63-1988《钢铁及合金化学分析方法高碘酸钠(钾)光度法测定锰量》││││GBT 223.64-2008《钢铁及合金锰含量的测定火焰原子吸收光谱法》││││GBT 223.65-1988《钢铁及合金化学分析方法火焰原子吸收光谱法测定钴量》││││GBT 223.66-1989《钢铁及合金化学分析方法硫氰酸盐-盐酸氯丙嗪-三氯甲烷萃取光度法测定钨量》││││GBT 223.67-2008《钢铁及合金硫含量的测定次甲基蓝分光光度法》││││GBT 223.68-1997《钢铁及合金化学分析方法管式炉内燃烧后碘酸钾滴定法测定硫含量》││││GBT 223.69-2008《钢铁及合金碳含量的测定管式炉内燃烧后气体容量法》││││GBT 223.70-2008《钢铁及合金铁含量的测定邻二氮杂菲分光光度法》││││GBT 223.71-1997《钢铁及合金化学分析方法管式炉内燃烧后重量法测定碳含量》││││GBT 223.72-2008《钢铁及合金硫含量的测定重量法》││││GBT 223.73-2008《钢铁及合金铁含量的测定三氯化钛-重铬酸钾滴定法》││││GBT 223.74-1997《钢铁及合金化学分析方法非化合碳含量的测定》││││GBT 223.75-2008《钢铁及合金硼含量的测定甲醇蒸馏-姜黄素光度法》定钒量》││││GBT 223.77-1977《钢铁及合金化学分析方法火焰原子吸收光谱法测定钙量》││││GBT 223.78-2000《钢铁及合金化学分析方法姜黄素直接光度法测定硼含量》││││GBT 223.79-2007《钢铁多元素含量的测定X-射线荧光光谱法(常规法)》││││GBT 223.8-2000《钢铁及合金化学分析方法氟化钠分离-EDTA滴定法测定铝含量》││││GBT 223.80-2007《钢铁及合金铋和砷含量的测定氢化物发生-原子荧光光谱法》││││GBT 223.81-2007《钢铁及合金总铝和总硼含量的测定微波消解-电感耦合等离子体质谱法》││││GBT 223.82-2007《钢铁氢含量的测定惰气脉冲熔融热导法》││││GBT 223.83-2009《钢铁及合金高硫含量的测定感应炉燃烧后红外吸收法》││││GBT 223.84-2009《钢铁及合金钛含量的测定二安替比林甲烷分光光度法》││││GBT 223.85-2009《钢铁及合金硫含量的测定感应炉燃烧后红外吸收法》││││GBT 223.86-2009《钢铁及合金总碳含量的测定感应炉燃烧后红外吸收法》││││GBT 223.9-2008《钢铁及合金铝含量的测定铬天青S分光光度法》│││││││└─GBT 4698《海绵钛、钛及钛合金》│││GBT 4698.1-1996《海绵钛、钛及钛合金化学分析方法铜试剂分光光度法测定铜量》│││GBT 4698.10-1996《海绵钛、钛及钛合金化学分析方法硫酸亚铁铵滴定法测定铬量(含钒)》│││GBT 4698.11-1996《海绵钛、钛及钛合金化学分析方法硫酸亚铁铵滴定法测定铬量(不含钒)》│││GBT 4698.12-1996《海绵钛、钛及钛合金化学分析方法硫酸亚铁铵滴定法测定钒量》│││GBT 4698.13-1996《海绵钛、钛及钛合金化学分析方法EDTA络合滴定法测定锆量》│││GBT 4698.14-2011《海绵钛、钛及钛合金化学分析方法碳量的测定》│││GBT 4698.15-2011《海绵钛、钛及钛合金化学分析方法氢量的测定》│││GBT 4698.16-1996《海绵钛、钛及钛合金化学分析方法惰气熔融库仑法测定氧量》│││GBT 4698.17-1996《海绵钛、钛及钛合金化学分析方法火焰原子吸收光谱法测定镁量》│││GBT 4698.18-1996《海绵钛、钛及钛合金化学分析方法火焰原子吸收光谱法测定锡量》│││GBT 4698.19-1996《海绵钛、钛及钛合金化学分析方法硫氰酸盐示差分光光度法测定钼量》│││GBT 4698.2-2011《海绵钛、钛及钛合金化学分析方法铁量的测定》│││GBT 4698.20-1996《海绵钛、钛及钛合金化学分析方法高碘酸钾分光光度法测定锰量》│││GBT 4698.21-1996《海绵钛、钛及钛合金化学分析方法发射光谱法测定锰、铬、镍、铝、钼、锡、钒、钇、铜、锆量》│││GBT 4698.22-1996《海绵钛、钛及钛合金化学分析方法5-Br-PADAP 分光光度法测量铌量》│││GBT 4698.23-1996《海绵钛、钛及钛合金化学分析方法氯化亚锡-碘化钾分光光度法测定钯量》│││GBT 4698.24-1996《海绵钛、钛及钛合金化学分析方法丁二酮肟分光光度法测定镍量》│││GBT 4698.25-1996《海绵钛、钛及钛合金化学分析方法硫化银分光光度法测定氯量》│││GBT 4698.3-1996《海绵钛、钛及钛合金化学分析方法钼蓝分光光度法测定硅量》│││GBT 4698.4-1996《海绵钛、钛及钛合金化学分析方法高碘酸盐分光光度法测定锰量》│││GBT 4698.5-1996《海绵钛、钛及钛合金化学分析方法硫氰酸盐分光光度法测定钼量》│││GBT 4698.6-1996《海绵钛、钛及钛合金化学分析方法次甲基蓝萃取分光光度法测定硼量》│││GBT 4698.7-2011《海绵钛、钛及钛合金化学分析方法氧量、氮量的测定》│││GBT 4698.8-1996《海绵钛、钛及钛合金化学分析方法碱分离-EDTA 络合滴定法测定铝量》│││GBT 4698.9-1996《海绵钛、钛及钛合金化学分析方法碘酸钾滴定法测定锡量》│││││├─2.10.2.力学性能和工艺性能│││GBT 16865-2013《变形铝、镁及其合金加工制品拉伸试验用试样及方法》│││GBT 228.1-2010《金属材料拉伸试验第1部分室温试验方法》│││GBT 229-2007《金属材料夏比摆锤冲击试验方法》│││GBT 232-2010《金属材料弯曲试验方法》│││GBT 241-2007《金属管液压试验方法》│││GBT 242-2007《金属管扩口试验方法》│││GBT 244-2008《金属管弯曲试验方法》│││GBT 245-2008《金属管卷边试验方法》│││GBT 246-2007《金属管压扁试验方法》│││GBT 2975-1998《钢及钢产品力学性能试验取样位置及试样制备》(ISO 377-1997)│││GBT 6803-2008《铁素体钢的无塑性转变温度落锤试验方法》(ASTM E 208-2006)。
中国寰球工程公司设备室压力容器设计手册中国寰球工程公司设备室2006年目录1 目的 (4)2 适用范围 (4)3 设计人职责 (4)4 施工图设计程序及设计文件 (6)4.1 施工图设计程序 (6)4.2 设计文件 (9)5 设计人必备的设计标准和规范及工程统一规定 (9)5.1 个人必备标准规范 (9)5.2 班组保存标准规范 (11)6 设计条件阅读及研究要点 (12)6.1 设计条件基本内容 (12)6.1.1 设备设计条件 (12)6.1.2 梯子平台条件和管架预焊件条件 (13)6.1.3 塔内件支撑件条件 (13)6.1.4 其他外购件连接条件 (13)6.2 容器类设计条件阅读及研究要点 (13)6.3 换热器类设计条件阅读及研究要点 (15)6.4 塔设备类设计条件阅读及研究要点 (17)6.5 球罐设计条件阅读及研究要点 (19)6.6 梯子平台、管架预焊件条件阅读及研究要点 (20)6.7 塔内件支撑件条件阅读及研究要点 (21)6.8 其他构件连接件条件阅读及研究要点 (21)7 工程统一规定阅读要点 (21)8 需要校核人或审核人确认的设计要点 (23)8.1 容器类 (24)8.2 换热器类 (24)8.3 塔设备类 (25)8.4 球罐 (26)8.5 高压设备 (27)9 施工图各阶段设计要点 (28)9.1 初版施工图(一次条件)设计要点 (28)9.1.1 初版施工图(一次条件)的内容 (28)9.1.2 初版施工图(一次条件)的设计 (28)9.2 施工图设计要点 (31)10 计算书内容 (31)10.1 容器类设备计算书 (31)10.1.1 卧式容器计算书 (31)10.1.2 立式容器计算书 (32)10.2 换热器类计算书 (32)10.3 塔设备计算书 (33)10.4 球罐 (34)10.5 高压设备计算书 (34)10.6 需要计算的非标准零件 (35)10.7 需要计算的特殊结构零件和需要特殊考虑的计算 (35)11 设备结构设计及图形绘制 (36)11.1 设备结构设计 (36)11.1.1 标准件的选型 (36)11.1.2 非标准件的设计 (37)11.2 设备图纸绘制 (37)11.2.1 图纸绘制的原则和要求 (38)11.2.2 各类设备图纸绘制原则和图纸组成 (46)12 图面技术要求 (49)13 设计手段及设计文件制备 (50)13.1 设计手段 (50)13.2 设计文件制备 (50)14 专业关系简介 (51)压力容器设计工作是一种严谨的工作,经过几十年的积累已经形成一种比较固定的程序。
压力容器焊缝系数与无损检测比例的选取对焊接接头系数φ与无损检测长度比例的理解TSG R0004-2009 《固定式压力容器安全技术监察规范》关于焊接接头的无损检测比例的规定:压力容器对接接头的无损检测比例一般分为全部(100%)和局部(大于或等于20%)两种。
碳钢和低合金钢制低温容器,局部无损检测的比例应当大于或等于50%。
1、全部射线检测或超声检测符合下列情况之一的压力容器A、B类对接接头(压力容器A、B 类对接接头的划分按照GB150的规定),依据本规程的方法进行全部无损检测:a、设计压力大于或者等于1.6MPa的第Ⅲ类压力容器;b、按照分析设计标准制造的压力容器;c、采用气压试验或者气液组合压力试验的压力容器;d、焊接接头系数取1.0的压力容器或者使用后需要但是无法进行内部检验的压力容器;e、标准抗拉强度下限值大于或者等于540MPa的低合金钢制压力容器,厚度大于20mm时,其对接接头还应当采用本规程所规定的与原无损检测方法不同的检测方法进行局部检测,该局部检测应包括所有的焊缝交叉部位;f、设计图样和本规程引用标准要求时。
一、焊接接头系数φ的定义1、定义:焊接头系数φ是指对接焊接接头强度与母材强度之比值。
用以反映由于焊接材料、焊接缺陷和焊接残余应力等因素使焊接接头强度被削弱的程度,是焊接接头力学性能的综合反映。
2、GB150-1998《钢制压力容器》3.7规定:焊接接头系数φ应根据受压元件的焊接接头型式及无损检测的长度比例确定。
双面焊对接接头和相当于双面焊的全焊透对接接头:100%无损检测φ=1.00局部无损检测φ=0.85单面焊对接接头(沿焊缝根部全长有紧贴基本金属的垫板):100%无损检测φ=0.9局部无损检测φ=0.83、《容规》第85条规定:第85条符合下列情况之一时,压力容器的对接接头,必须进行全部射线或超声检测:……6.设计选用焊缝系数为1.0的压力容器(无缝管制筒体除外)。
……4、TCED41002-2000《化工设备图样技术要求》1.1条对图样技术特征表中焊接接头系数φ的规定:(9)焊接接头系数:该系数用于确定壳体厚度。
蓝点法检验蓝点法检验只是一种直观的检验方法,没有检验标准。
只要将试剂涂上之后,如表面钝化膜不完善或有铁离子污染,就呈现蓝色。
此时,说明钝化膜不合格,应重新钝化。
反之,无蓝点为合格。
但试剂必须按一定的比例进行配置。
其中有一种试剂的配方是这样的:1克赤血盐+3毫升65%~85%的HNO3+100毫升水。
配置之后,用滤纸浸渍溶液后,贴附于待测表面或直接将溶液涂刷待测表面。
蓝点检测技术要求及方法一.技术指标:1. 外观:橘黄色。
2. 蓝点试验:合格。
二.检测方法:1. 试片:不锈钢试片(40cmⅹ40cmⅹ0.2cm)2. 试验方法:将钝化膏品涂于不锈钢试片表面,涂层厚度约1-2mm,放置通风处8-12小时后,取出试片用净水冲洗、晾干。
将一滴蓝点试剂滴于试片表面,开始计时,30 s内滴液点不出现蓝点,即为蓝点试验合格。
GB150-1998第10.4.6、TCED41002-2000《化工设备图样技术要求》一书中2.2.3的第6条中提到“有防腐蚀要求的不锈钢容器,在压力试验及气密性试验合格后,表面需清除油污做酸洗钝化处理;必要时,应对所形成的的钝化膜进行蓝点检验,无蓝点为合格。
”蓝点法检验规程1.主题内容与适用范围本标准规定了蓝点法的检验液配方,检验方法,以及合格判定依据。
本标准适用于不锈钢容器的钝化质量检验。
2.检验液配方取铁氰化钾10克加蒸镏水50毫升,加浓硝酸30毫升搅匀后,再加蒸镏水稀释至1000毫升。
3.检验方法将检验液用刷子涂于清洁,干净的已钝化表面。
4.合格判定依据钝化表面涂上检验液后,30秒钟内无蓝点出现即为合格,出现蓝点的为不合格,应重新进行钝化。

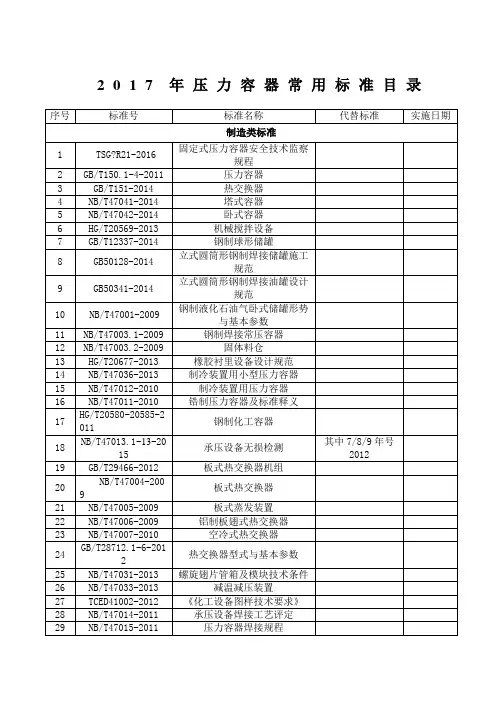

序号标准号标准名称配备数量院(室)备有存档12009年出版《特种设备安全监察条例》11 2《压力容器压力管道设计单位资格许可与管理规则》21 3TSG R1001-2008《压力容器压力管道设计许可规则》114TSG R0004-2009《固定式压力容器安全技术监察规程》2009年12月1日实施,过渡期至2010年11月30日1115TSG R0004-2009《固定式压力容器安全技术监察规程释义》11 6《质量手册》压力容器设计部分111 7HG20660-2000《压力容器中化学介质毒性危害和爆炸危险程度分类》2001年6月1日实施21 8TCED41002-2000《化工技术图样要求》2000年11月11 9GB150.1-150-.4-2011《压力容器》2012年03月1日实施111 10GB151-1999《管壳式换热器》2000年1月1日实施111 11GB151-1999《管壳式换热器》标准释义11 12JB/T4751-2003《螺旋板式换热器》2003年7月1日实施1113NB/T47004-2009(JB/T4752)NB/T47005-2009(JB/T4753)NB/T47006-2009(JB/T4757)《板式换热器》2010年05月1日实施《板式蒸发装置》2010年05月1日实施《铝制板翅式热交换器》2010年05月1日实施1114NB/T47007-2010(JB/T4758)《空冷式热交换器》2010年12月15日实施11 15GB16409-1996《板式换热器》1996年10月1日实施11 16JB/T4710-2005《钢制塔式容器》2005年11月1日实施21 17JB/T4731-2005《钢制卧式容器》2005年11月1日实施21 18JB/T4732-95《钢制压力容器——分析设计标准》及其标准释义1995年10月15月实施各1各119压力容器典型结构-应力分析云图1120JB/T4734-2002JB/T4745-2002《铝制焊接容器》《钛制焊接容器》2003年3月1日实施1121NB/T47012-2010(JB/T4750)《制冷装置用压力容器》2010年12月15日实施1122NB/T47003.1-2009(JB/T4735.1)NB/T47003.2-2009(JB/T4735.2)《钢制焊接常压容器》及标准释义《固体料仓》2010年5月1日实施2123HG20652-1998HG/T21618-1998《塔器设计技术规定》《丝网涂抹器》1999年3月1日实施2124HG2367-2005《氯乙烯聚合反应釜技术条件》2006年7月1日实施1125HG20580~20585-2011代替HG20580~20585-1998《钢制化工容器设计基础(材料选用、强度计算、结构设计、制造技术)规定》6126化工设备设计全书《化工容器》2003年1月第一版11 27化工设备设计全书《换热器》2003年5月第一版11 28《压力容器设计手册》2006年1月第一版11 29SY/T0608-2006《大型焊接低压储罐的设计与建造》2007-1-1实施11 30化工部化工设计院《腐蚀与防护手册》1990年8月1日11 31化学工业出版社《腐蚀数据手册》1982年7月第一版11 32《机械设计手册》(新版)1,2,3,4,5,6册各1各1 33《压力容器相关标准汇编》(第四版)上卷,下卷各1各134GB713-2008代替713-1997,GB6654-1996《锅炉和压力容器用钢板》2008年9月1日实施2135GB/T3531-2008(代替-1996)《低温压力容器用低合金钢板》2009年12月1日实施21 36GB/T8165-2008(代替-1997)《不锈钢复合钢板和钢带》2009年5月1日实施2137GB 24511-2009《承压设备用不锈钢钢板及钢带》2010年6月1日实施2138GB/T 708-2006(代替-1988)《冷轧钢板和钢带的尺寸、外形、重量及允许偏差》2007年2月1日实施1139JB/T 4747-2002JB/T 4748-2002《压力容器用钢焊条订货技术条件》《压力容器用镍及镍合金爆炸复合钢板》2003年3月1日实施2140NB/T47008-2010(JB/T4726)NB/T47009-2010(JB/T4727)NB/T47010-2010(JB/T4728)《承压设备用碳素钢和合金钢锻件》2010-12-15实施《低温承压设备用低合金钢锻件》2010-12-15实施《承压设备用不锈钢和耐热钢锻件》2010-12-15实施2141NB/T47002.1-4700.4-2009代替JB/T4733.1-JB/T 4733.4《压力容器用爆炸焊接复合钢板》/合订本2010年5月1日实施1142GB-T17395-2008(代替-1998)《无缝钢管尺寸、外形、重量及允许偏差》2008年11月1日实施2143GB/T 14976-2002(代替-1994)《输送流体用不锈钢无缝钢管》(压力容器相关标准汇编)2003年2月1日实施2144GB/T 12459-2005(代替-1990)《钢制对焊无缝管件》2005年8月1日实施2145GB 13296-2007(代替-1991)《锅炉、热交换器用不锈钢无缝钢管》2007-10-1实施1146GB/T 8163-2008(代替-1999)《输送流体用无缝钢管》2009年4月1日实施1147GB 9948-2006(代替-1988)《石油裂化用用无缝钢管》(压力容器相关标准汇编)2007年1月1日实施2148GB 6479-2000《高压化肥设备用无缝钢钢管》(压力容器相关标准汇编)2001年9月1日实施2149GB986-88《埋弧焊焊接接头基本型式与尺寸》(压力容器相关标准汇编)1989年3月1日实施1150GB/T 9019-2001《压力容器公称直径》2001年10月1日实施2151GB 16749-1997《压力容器波形膨胀节》1997年8月1日实施2152GB/T 12241-2005(代替-1989)《安全阀一般要求》2005年8月1日实施1153TSG ZF001-2006《安全阀安全技术监察规程》2006年10月27日颁布2154TSG ZF003-2011《爆破片装置安全技术监察规程》2011年5月1日实施1155GB 567-1999(代替-1989)《爆破片与爆破片装置》2000年8月1日实施1156JB/T4700~4707-2000《压力容器法兰》2000年9月30日实施2157JB/T4712.1-4712.4-2007《容器支座》2008年2月1日实施21 58JB/T4736-2002《补强圈》2003年3月1日实施31 59GB/T25198-2010《压力容器封头》2011年2月1日实施21 60HG/T21514-21535-2005《钢制人孔和手孔》2006年1月1日实施21 61HG21594-21604-1999《不锈钢人、手孔》2000年4月1日实施11 62HG/T20592-20635-2009《钢制管法兰﹑垫片﹑紧固件》2009年7月1日实施11 63HG/T21639-2005《塔顶吊柱》2006年7月1日实施21 64HG/T21574-2008《化工设备吊耳及工程技术要求》2008-10-1实施11 65HG21607-96《异形筒体和封头》1997年3月1日实施11 66HG21630-1990《补强管》1991年5月1日实施21 67NB/T47017-2011《压力容器视镜》2011年10月1日实施21 68HG21505-1992《组合式视镜》1992年北京11 69HG/T21575-1994《带灯视镜》1995年3月1日实施11 703171NB/T47014.-2011(代替JB4708)NB/T47015.-2011(代替JB4709)NB/T47016.-2011(代替JB4744)《承压焊接工艺评定》《压力容器焊接规程》《承压设备产品焊接试件的力学性能检验》2011年10月1日实施2172GB/T324-2008(代替-1998)焊缝符号表示法2009年1月1日实施2173JB/T4730.1-4730.6-2005代替GB/T4730-1994《承压设备无损检测》2005年11月1日实施2174NB/T47013.10-2010(JB/T4730.10)承压设备无损检测第10部分:衍射时差法超声检测2175《化学化工物性数据手册无机卷》2002年4月第一版11 76《化学化工物性数据手册有机卷》2002年5月第一版11 77HG/T20679-1990《化工设备、管道外防腐设计规定》1991年5月1日21 78HG/T15586-1995《设备及管道保冷设计导则》1995年12月1日实施2179GB15581-95《烧碱、聚氯乙烯工业水污染物排放标准》1996年7月1日实施1180JB/T4711-2000《压力容器涂敷与运输包装》《标准释义》2003年7月1日实施1181GB50236-98《现场设备、工业管道焊接工程施工及验收规范》1999年6月1日实施11 82GB14907-2002《钢结构防火涂料》2002年8月1日实施11 83GB/T12522-2009《不锈钢波形膨胀节》2009年11月1日实施21 84GB/TT985.4-2008《复合钢的推荐坡口》2008年9月1日实施21 85GB/T985.2-2008《埋弧焊的推荐坡口》2008年9月1日实施21 86GB-T985.1-2008《气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口》2008年9月1日实施21 87GB/T14525-2010《波纹金属软管通用技术条件》2011年10月1日实施11 88GB/T12777-2008《金属波纹管膨胀节通用技术条件》2009年2月1日实施21 89GB/T18442-2001《低温绝热压力容器》2002年4月1日实施11 90《常用金属材料手册》(上)2007年2月11 91《常用金属材料手册》(下)2007年2月11 92TSG R0004-2009《固定式压力容器安全技术监察规程》问题解答11 93《压力容器管理制度》2010版11 94TSG Z0001-2009《特种设备安全技术规范制定程序导则》2009年8月31日实施21 95TSG ZF001-2006《安全阀安全技术监察规程》2009年8月31日实施21 96TSG Z0002-2009《特种设备信息化工作管理规则》2009年8月31日实施2197《特种设备安全监察现行法规文件汇编(压力容器)》11《特种设备安全技术规范(TSG)汇编(锅炉压力容器9811/压力管道)》99《特种设备安全技术规范(TSG)汇编(综合管理)》11 100新《特种设备安全监察条例》释义11 101技术产品文件标准汇编CAD文件管理卷11。

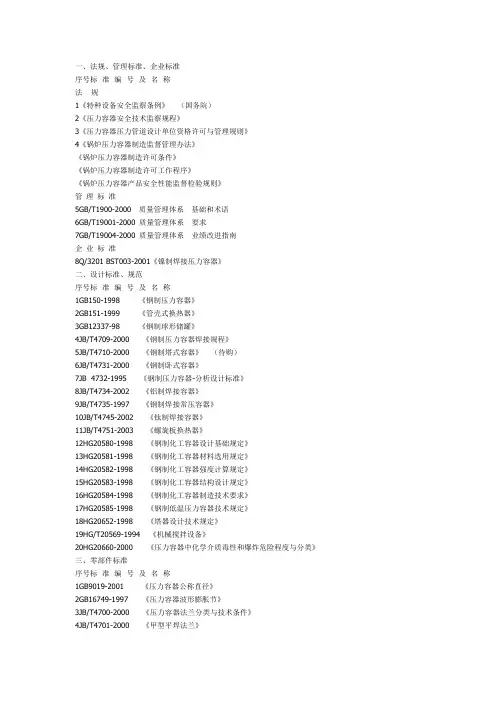

一、法规、管理标准、企业标准序号标准编号及名称法规1《特种设备安全监察条例》(国务院)2《压力容器安全技术监察规程》3《压力容器压力管道设计单位资格许可与管理规则》4《锅炉压力容器制造监督管理办法》《锅炉压力容器制造许可条件》《锅炉压力容器制造许可工作程序》《锅炉压力容器产品安全性能监督检验规则》管理标准5GB/T1900-2000质量管理体系基础和术语6GB/T19001-2000 质量管理体系要求7GB/T19004-2000 质量管理体系业绩改进指南企业标准8Q/3201 BST003-2001《镍制焊接压力容器》二、设计标准、规范序号标准编号及名称1GB150-1998 《钢制压力容器》2GB151-1999 《管壳式换热器》3GB12337-98 《钢制球形储罐》4JB/T4709-2000 《钢制压力容器焊接规程》5JB/T4710-2000 《钢制塔式容器》(待购)6JB/T4731-2000 《钢制卧式容器》7JB 4732-1995 《钢制压力容器-分析设计标准》8JB/T4734-2002 《铝制焊接容器》9JB/T4735-1997 《钢制焊接常压容器》10JB/T4745-2002 《钛制焊接容器》11JB/T4751-2003 《螺旋板换热器》12HG20580-1998 《钢制化工容器设计基础规定》13HG20581-1998 《钢制化工容器材料选用规定》14HG20582-1998 《钢制化工容器强度计算规定》15HG20583-1998 《钢制化工容器结构设计规定》16HG20584-1998 《钢制化工容器制造技术要求》17HG20585-1998 《钢制低温压力容器技术规定》18HG20652-1998 《塔器设计技术规定》19HG/T20569-1994 《机械搅拌设备》20HG20660-2000 《压力容器中化学介质毒性和爆炸危险程度与分类》三、零部件标准序号标准编号及名称1GB9019-2001 《压力容器公称直径》2GB16749-1997 《压力容器波形膨胀节》3JB/T4700-2000 《压力容器法兰分类与技术条件》4JB/T4701-2000 《甲型平焊法兰》5JB/T4702-2000 《乙型平焊法兰》6JB/T4703-2000 《长颈对焊法兰》7JB/T4704-2000 《非金属软垫片》8JB/T4705-2000 《缠绕垫片》9JB/T4706-2000 《金属包垫片》10JB/T4707-2000 《等长双头螺柱》11JB/T4712-1992 《鞍式支座》12JB/T4713-1992 《腿式支座》13JB/T4724-1992 《支承式支座》14JB/T4725-1992 《耳式支座》15JB/T4714-1992 《浮头式换热器和冷凝器型式与基本参数》16JB/T4715-1992 《固定管板式换热器型式与基本参数》17JB/T4716-1992 《立式热虹吸式重沸器型式与基本参数》18JB/T4717-1992 《U型管式换热器型式与基本参数》19JB 4721-1992 《外头盖侧法兰》20JB/T4722-1992 《管壳式换热器用螺纹管基本参数与技术条件》21JB/T4723-1992 《不可拆式螺旋板换热器械型式与基本参数》22JB/T4736-2002 《补强圈》23JB/T4746-2002 《钢制压力容器用封头》24HG20592-20635-97 《钢制管法兰、垫片、紧固件》25HGJ501-502-86 《压力容器视镜》26HGJ518-90 《衬里视镜》27HG/T21575-1994 《带灯视镜》28HG21514-21527-95 《碳钢、低合金钢人孔》29HG21528-21535-95 《碳钢、低合金钢手孔》30HG21594-21600-1999《不锈钢人孔》31HG21601-21604-1999《不锈钢手孔》32HG/T21574-1994 《设备吊耳》33HG5-1373-80 《塔顶吊柱》34HG21563-21537-95 《搅拌传动装置》35HG/T2123-91 《搅拌器型式及主要参数》36HGJ 527-90 《补强管》37HG21502-92 《钢制立式圆筒形固定顶、内浮顶储罐系列》38HG21503-92 《钢制固定式薄管板列管换热器》四、图样技术标准、规定序号标准编号及名称1HG/T20668-2000 《化工设备设计文件编制规定》2TCED41002-2000 《化工设备图样技术要求》五、金属材料、焊接材料标准序号标准编号及名称钢材1GB/T699-1988 《优质碳素结构钢技术条件》2GB/T700-1988 《碳素钢结构钢》3GB/T 912-1989 《碳素结构钢和低合金结构钢热轧薄钢板及钢带》4GB/T3274-1988 《碳素结构钢和低合金结构钢热轧厚钢板及钢带》5GB3531-1996 《低温压力容器用低合金钢钢板》6GB6654-1996 《压力容器用碳素钢和低合金厚钢板》7GB/T8162-1999 《结构用无缝钢管》8GB/T8163-1995 《输送流体用无缝钢管》9GB 3087-1999 《低中压锅炉用无缝钢管》10GB 5310-1995 《高压锅炉用无缝钢管》不锈钢11GB/T4237-1992 《不锈钢热轧钢板》12GB3280-1992 《不锈钢冷轧钢板》13GB2270-80 《不锈钢无缝钢管》14GB/T12771-1991 《流体输送不锈钢焊接钢管》15GB/T14976-1994 《流体输送不锈钢无缝钢管》16GB13296-1991 《锅炉、热交换器用不锈钢无缝钢管》17GB1220-92 《不锈钢棒》钛材18GB/T6611-1986 《钛及钛合金术语》19GB/T6612-1986 《重要用途的TA9钛合金板材》20GB/T6613-1986 《重要用途的TC4钛合金板材》21GB/T3620.2-1994 《钛及钛合金加工产品化学成份及成分偏差》22GB/T3621-1994 《钛及钛合金板材》23GB/T3622-1999 《钛及钛合金带、箔材》24GB/T3624-1995 《钛及钛合金管》25GB/T3625-1995 《热交换器及冷凝器用钛及钛合金管》26GB/T2965-1996 《钛及钛合金棒材》27GB/T2966-1996 《优质TC4钛合金棒材》28GB/T16598-1996 《钛及钛合金饼和环》镍材29GB5235-85 《加工镍及镍合金-化学成份和产品形状》30GB/T2054-1980 《镍及镍合金板》31GB/T15009-1994 《耐蚀镍及镍合金热轧板》32GB/T15010-1994 《耐蚀镍及镍合金冷轧薄板》33GB/T15011-1994 《耐蚀镍及镍合金冷轧(拔)无缝管》34GB8011-87 《镍及镍合金无缝管》35GB2882-81 《镍及镍铜合金管》36GB4435-84 《镍及镍铜合金棒》37JB4741-2000 《压力容器用镍铜合金热轧板材》38JB4742-2000 《压力容器用镍铜合金无缝管》锻件、铸件39JB4726-2000 《压力容器用碳素钢和低合金锻件》40JB4727-2000 《低温压力容器用碳素钢和低合金锻件》41JB4728-2000 《压力容器不锈钢锻件》42JB4743-2000 《压力容器用镍铜合金锻件》43GB/T6614-1994 《钛及钛合金铸件》44GB/T16598-1996 《钛及钛合金饼和环》复合板45GB/T8546-1987 《钛-不锈钢复合板》46GB/T8547-1987 《钛-钢复合板》47GB/T13238-1991 《铜-钢复合板》48GB/T8165-1997 《不锈钢复合钢板和钢带》49JB 4733-1996 《压力容器用爆炸不锈钢复合钢板》50JB/T4748-2002 《压力容器用镍及镍基合金爆炸复合钢板》铝材51GB/T8005-1987 《铝及铝合金术语》52GB/T3880-1997 《铝及铝合金板材》53GB/T8544-1987 《铝及铝合金冷轧带材》54GB/T4437-2000 《铝及铝合金热挤压管》55GB/T6893-2000 《工业用铝及铝合金拉(轧)制管》56GB/T10568-1989 《优质铝及铝合金热轧板》57GB/T10569-1989 《优质铝及铝合金冷轧板》58GB/T10571-1989 《铝及铝合金焊接管》59GB/T10572-1989 《优质铝及铝合金挤压棒材》60GB/T3191-1998 《铝及铝合金挤压棒材》其它有色材料61GB11086-1989 《铜及铜合金术语》62GB/T2040-2002 《铜及铜合金板材》63GB/T1527-1997 《铜及铜合金拉制管》64GB/T1528-1997 《铜及铜合金挤制管》65GB/T8890-1998 《换热器用铜合金管》66GB/T8891-2000 《铜及铜合金散热扁管》67GB11092-1989 《黄铜焊接管》68GB5232-85 《加工黄铜-化学成份和产品形状》69GB5234-85 《加工白铜-化学成分和产品形状》70GB8767-88 《核工业用锆及锆合金铸锭》71GB8768-88 《核工业用锆及锆合金棒材和线材》72GB3629-83 《钽及钽合金板材、带材和箔材》73GB8182-87 《钽及钽合金无缝管》焊接材料74GB3120-82 《镍丝》75GB/T3623-1998 《钛及钛合金丝》76GB4242-84 《焊接用不锈钢焊丝》77GB/T8110-1995 《气体保护电弧焊用碳钢、低合金钢焊丝》78GB/T9460-1988 《铜及铜合金焊丝》79GB/T10858-1999 《铝及铝合金焊丝》80GB/T14957-1994 《熔化焊用钢丝》81GB/T14958-1994 《气体保护焊用钢丝》82GB/T5293-1985 《埋焊用碳钢焊丝和焊剂》83GB12470-90 《埋弧焊用低合金钢焊剂》84GB/T17854-1999 《埋弧焊用不锈钢焊丝和焊剂》85GB/T5117-1995 《碳钢焊条》86GB/T5118-1995 《低合金钢焊条》87GB/T983-1995 《不锈钢焊条》88GB/T984-2001 《堆焊焊条》89GB/T13814-1992 《镍及镍合金焊条》90GB3670-95 《铜及铜合金焊条》91GB12174-90 《碳弧气刨碳棒》92JB/T2835-1979 《低温钢焊条》93JB/T4747-2002 《压力容器用钢焊条订货技术要求》六、制造、检验标准序号标准编号及名称制造标准1GB985-88 《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》2GB986-88 《埋弧焊焊缝坡口的基本形式与尺寸》3GB/T13147-1991 《铜及铜合金复合钢板焊接技术条件》4GB/T13148-1991 《不锈复合钢板焊接技术条件》5GB/T13149-1991 《钛及钛合金复合钢板焊接技术条件》6JB 4708-2000 《钢制压力容器焊接工艺评定》7JB/T4709-2000 《钢制压力容器焊接规程》8JB/T4711-2003 《压力容器涂敷与运输包装》9JB 4744-2000 《钢制压力容器产品焊接试板的力学性能检验》10HGJ222-92 《铝及铝合金焊接技术规程》11HGJ223-92 《铜及铜合金焊接及钎焊技术规程》检验和试验方法12JB4730-94 《压力容器无损检测》13GB/T223.11-1991 《过硫酸铵氧化容量法测定铬量》14GB/T223.12-1991 《碳酸钠分离-二苯碳酰二肼光度法测定铬量》15GB/T223.13-2000 《硫酸亚铁铵滴定法测定钒含量》16GB/T223.16-1991 《钢铁及合金化学分析方法变色酸光度法测定钛量》17GB/T223.17-1989 《二安替比林甲烷光度法测定钛量》18GB/T223.23-1994 《丁二酮肟分光度法测定镍量》19GB/T223.26-1989 《硫氰酸盐直接光度法测定钼量》20GB/T223.68-1997 《还原蒸馏-次甲基蓝光度法测定硫量》21GB/T228-2002 《金属材料、室温拉伸试验方法》22GB/T229-1994 《金属夏比缺口冲击试验方法》23GB/T230-1991 《金属洛氏硬度试验方法》24GB/T232-1999 《金属弯曲试验方法》25GB/T242-1997 《金属管扩口试验方法》26GB/T243-1997 《金属管缩口试验方法》27GB/T246-1997 《金属管压扁试验方法》28GB/T2975-1998 《钢及钢产品力学性能试验取样位置及试样制备》29GB/T3310-1999 《铜合金棒材超声波探伤方法》30GB4159-84 《金属低温夏比冲击试验方法》31GB/T4334.1-2000 《不锈钢10%酸侵蚀试验方法》32GB/T4334.2-2000 《不锈钢硫酸-硫酸铁腐蚀试验方法》33GB/T4334.3-2000 《不锈钢65%硝酸腐蚀试验方法》34GB/T4334.4-2000 《不锈钢硝酸-氢氟酸腐蚀试验方法》35GB/T4334.5-2000 《不锈钢硫酸-硫酸铜腐蚀试验方法》36GB/T4334.6-2000 《不锈钢5%硫酸腐蚀试验方法》37GB/T4698.1-4698.25-1996《海绵钛、钛及钛合金化学分析方法》38GB/T5193-1985 《钛及钛合金加工产品超声波探伤方法》39GB/T6396-1995 《复合板力学及工艺性能试验方法》40GB/T12969.1-1991 《钛及钛合金管材超声波检验方法》41GB/T12969.2-1991 《钛及钛合金管材涡流检验方法》七、常用设计手册序号标准编号及名称1《化工工艺设计手册》化学工业出版社2《机械设计手册》化学工业出版社3《化工辞典》化学工业出版社4《腐蚀数据与选材手册》化学工业出版社5《压力容器材料实用手册》化学工业出版社6《化工设备标准手册》化学部设备设计技术中心站7《化工设备图册》化学部设备设计技术中心站8《化工设备结构图集》化学部设备设计技术中心站9《金属材料》(上、下册)化工设备标准手册10《紧固件产品国家标准汇编》中国标准出版社11《压力容器相关标准汇编》中国标准出版社12《紧固件国家标准汇编》中国标准出版社13《钢制管法兰-国家标准汇编》中国标准出版社14《钢铁及铁合金化学分析方法标准汇编》中国标准出版社15《管件与管接头卷-中国机械工业标准汇编》中国标准出版社16《金属力学及工艺性能试验方法-国家标准汇编》中国标准出版社17《现代焊接技术手册》上海科学出版社18《机械工程材料测试手册》辽宁科学技术出版社19《世界压力容器用钢手册》机械工业出版社20ASME II 材料21ASME V 无损检测22ASME VIII 压力容器建造规则23ASME IX 焊接和钎焊评定。
