三沪直流输电工程

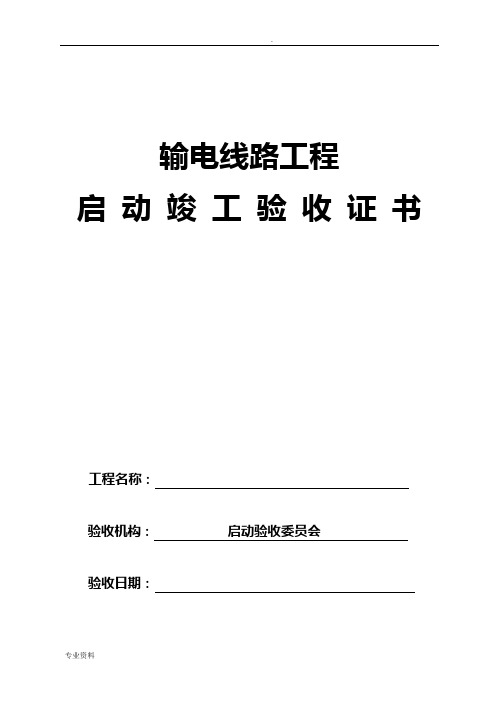

输电线路工程启动竣工验收证书工程名称：验收机构：启动验收委员会验收日期：总部建设部（签字/盖章）：总部生产技术部（签字/盖章）：质监中心站（签字/盖章）：生产运行管理单位（签字/公司盖章）：建设管理单位（签字/公司盖章）：运行维护单位（签字/公司盖章）：监理单位（签字/公司盖章）：设计单位（签字/公司盖章）：施工单位（签字/公司盖章）：填写说明一、本证书系根据《110kV及以上送变电工程启动及竣工验收规程》DL /T 782—2001和《高压直流输电工程启动及竣工验收规程》DL /T 968—2005的有关容编制形成，适用于电网公司建设部负责组织实施的跨区电网输电线路工程，按施工标段编制并签署意见。

二、本证书是启动验收委员会对工程的总体评价性资料，也是电网公司对工程的总体性评价和鉴定资料。

三、本证书采用A4纸版式、仿宋_GB2312字体打印，封面采用白色，不允塑封；本证书办理后，一套提交电网公司直流、交流建设分公司集中归档，其他单位的分发及份数由建设管理单位商有关单位后自行明确。

四、在本证书的办理过程中，有关填写要求如下：（一）全线综合性资料，由建设管理单位组织有关单位填写。

1、工程简介和建设情况：此部分应包含线路工程的建设意义、建设地点、规模、形象面貌及主要技术经济指标、工程特点、建设情况（包括标段划分、参建单位、设计及施工概况、工期安排等）等进行简要介绍。

2、工程验收围：鉴于线路工程的共性，示例中的容可保留。

3、工程启动验收委员会及竣工验收组：按照电网公司印发的启委会成立文件录入。

4、工程建设有关单位代表：在工程投运前由建设管理单位负责汇总、提供。

5、工程移交有关单位代表：由建设管理单位负责统一，容应包括运行、施工、监理、设计、质监等单位。

6、工程移交生产交接书：工程移交生产交接书系基建向生产运行的移交签证手续，应由建设管理单位与生产运行管理单位办理。

对于同一网省公司承担建设管理和生产运行管理任务的项目，由网省公司组织建设管理相关部门（单位）、运行维护单位签署移交签证手续后，并加盖网省公司公章。

宜都换流站5012断路器故障原因分析本文介绍了一起换流站GIS断路器故障，对故障原因进行了分析，并提出来相应的措施。

标签：换流站;断路器;故障0 前言宜都换流站是三峡电站电力外送配套工程“三—沪直流输电工程”的送端站，位于宜都市红花套镇蔡家冲，处于三峡电站与华中电网的功率交汇处，是一个大型交、直流枢纽换流站。

宜都换流站500kV交流场GIS设备是由新东北电气和瑞士ABB公司成套提供，采用一倍半接线方式，共6个完整串。

断路器型号为ELK SP3（带合闸电阻），电压等级500kV，2006年12月投入运行。

GIS设备结构紧凑、占地面积小、日常运维工作量小，对无线电干扰、电磁干扰等有较强的屏蔽性。

满足了现场对场地、环境的要求。

1 故障情况现场5011、5012断路器热备用，5013断路器运行带第一大组交流滤波器#61母线，5611、5612、5613、5614小組滤波器热备用。

天气多云，环境温度10℃，无雷电。

在2015年3月11日，按照调度的指令，针对5011断路器对极I换流变采取充电，其中5011断路器是属于正常合上状态。

在23：43：33，也就是合上5011断路器在87秒之后，针对极I换流变交流引线差动保护、换流变交流引线零序差动保护，第一大组交流滤器中61母母线差动保护动作，其中5011和5013断路器是属于跳开状态，这个过程5012断路器正在处于热备用状态。

2 故障原因的具体分析从保护动作情况以及保护取量的角度采取分析，交流滤波器母差保护电流都是取用500kV，其中第一串T3以及T6之间没有差流存在，换流变引线差动保护电流取用自500kV，其中第一串T4以及CT之间没有差流，这两个都属于保护工作，要进行前期的判断，也就是断路器5012B以及两侧的CT位置。

2.1 现场检查情况（1）外观检查正常，无放电痕迹。

（2）试验人员要针对5012B的断路器、隔离开关室以及电流互感器采取气体分解物的有效测试，结果是断路器气室内有SO2，含量在249ul/L，同时还有H2S，含量是13.8ul/L，这两项的含量都已经严重超过规定数值。

跨越架搭设施工方案1、工程概况 1.1、概述葛沪直流综合改造（三沪II 回直流）工程±500kV 荆门—枫泾直流输电线路工程10标段，共分19个标包，我公司施工的10标段是葛沪直流综合改造（三沪II 回直流）工程±500kV 荆门—枫泾直流输电线路工程，西起东至县吉阳大跨越锚塔（原葛沪线1479#），东止于贵池区高店（原葛沪线1593#），新建塔号1701#～1830#，路径长度54.838km ，全线双回同塔，共计铁塔132基，25个耐张段。

本标段新建塔号1701#-1711#、1777#-1830#在葛南线原有通道路径段，路径长度25.897km ，共有63基铁塔，其中有43基铁塔靠近原线路塔位，需要拆除原线路铁塔和砸开基础后才能浇制新基础和组立新塔。

1711#-1777#为新辟通道路径段，路径长度28.941km 共有69基铁塔。

本标段葛沪线±500kV 直流输电线路工程拆除范围为原葛沪线1479#-1593#，线路长度45.96km 。

共有铁塔114基。

其中1479#铁塔9标段拆除。

本施工标段全部位于安徽省境内，经过路径为安徽省池州市东至县和池州市贵池区。

本标段共有铁塔132基，其中直线塔106基，耐张转角塔25基，直线转角塔1基，共有14种塔型。

分别为直线塔：SGV1A 、SGV1AP 、SGV2A 、SGV2AP 、SGV3A 、SGV3AP 、SGV4A 、SGV5A 、SGV6A 共9种；耐张塔：SJ1A 、SJ2A 、SJ3A 、SJ4A 共4种；直线转角塔SZJ10A 共1种。

导地线型号 导线： 4×ACSR —720/50型钢芯铝绞线 地线: 2×GJ-100型钢绞线 绝缘串型式导线采用直线塔160kN 合成绝缘子双联“V”型悬垂串；耐张塔导线采用400kN 盘式绝缘子双联耐张串。

地线直线塔采用双联悬垂金具串；耐张塔采用单联耐张金具串。

序号工程建设名称站名简称11000kV晋东南-南阳-荆门特高压交流试验示范工程长治变电站南阳开关站荆门变电站特高压交流试验示范工程长治-南阳输电线路长南I线南阳-荆门输电线路南荆I线长治-南阳-荆门输电线长治-南阳-荆门线路31000kV晋东南-南阳-荆门特高压交流试验示范工程扩建工程长治变电站南阳变电站荆门变电站特高压交流试验示范工程扩建工程4皖电东送淮南-上海特高压交流输电工程淮南变电站芜湖变电站安吉变电站练塘变电站皖电东送工程5向家坝-上海±800kV特高压直流输电示范工程复龙换流站奉贤换流站向家坝-上海工程向上工程6云南-广东±800kV特高压直流输电工程楚雄换流站穗东换流站云南-广东工程云广工程7锦屏-苏南±800kV特高压直流输电工程锦屏换流站苏州换流站锦屏-苏南工程锦苏工程8哈密南-郑州±800kV特高压直流输电工程哈密南换流站郑州换流站哈密南-郑州工程哈郑工程9溪洛渡左岸-浙江金华±800kV特高压直流输电工程双龙换流站武义换流站溪洛渡-浙江工程溪浙工程10舟山直流输电工业性实验工程舟山直流工程11嵊泗直流输电工程嵊泗直流工程12灵宝背靠背直流工程一灵宝换流站灵宝一期13灵宝背靠背直流工程二灵宝换流站灵宝二期14中俄直流背靠背联网工黑河换流站黑河工程15高岭背靠背直流工程一高龄换流站高岭一期16高岭背靠背直流工程二高龄换流站高岭二期17柴达木-拉萨±400kV直流输电工程柴达木换流站拉萨换流站青藏工程18天生桥-广州±500kV高压直流输电工程天生桥换流站广州换流站天广工程19贵广I回±500kV直流输电工程高坡换流站肇庆换流站高肇工程贵广I回20贵广II回±500kV直流输电工程兴仁换流站宝安换流站兴安工程贵广II回21三峡-常州±500kV直流输电工程龙泉换流站整平换流站三峡-常州工程三常工程22三峡-广东±500kV直流输电工程江陵换流站鹅城换流站三峡-广东工程三广工程23三峡-上海±500kV直流输电工程宜都换流站华新换流站三峡-上海工程三沪工程24宝鸡-德阳±500kV直流输电工程宝鸡换流站德阳换流站宝鸡-德阳工程保德工程25呼伦贝尔-辽宁±500kV直流输电工程穆家换流站伊敏换流站呼伦贝尔-辽宁工程呼辽工程26葛洲坝-上海±500kV高压直流输电工程葛洲坝换流站南桥换流站葛洲坝-南桥工程葛上工程27葛沪直流综合改造工程三沪II回±500kV工程团林换流站枫泾换流站三沪II回工程ß宁东-山东±660kV直流输电示范工程银川东换流站胶东换流站宁东工程2中国交流特高压和直流输电工程名称一览表。

2006年1月Power System Technology Jan. 2006 文章编号：1000-3673（2006）01-0001-08 中图分类号：TM721.1 文献标识码：A 学科代码：470·4051±800kV 6400MW特高压直流输电工程设计舒印彪，刘泽洪，高理迎，王绍武（国家电网公司，北京市西城区100043）A Preliminary Exploration for Design of ±800kV UHVDC Project withTransmission Capacity of 6400MWSHU Yin-biao，LIU Ze-hong，GAO Li-ying，WANG Shao-wu（State Grid Corporation of China，Xicheng District，Beijing 100043，China）ABSTRACT:Some technical problems concerned in system design and engineering design of UHVDC transmission project are comprehensively researched. The feasibility of applying UHVDC to outward transmission project for electricity generated in Jinshajiang hydropower station is adequately expounded and proved. According to the experiences of conventional HVDC transmission projects and centering on the technical features of UHVDC transmission, several novel design approaches and viewpoints are proposed.KEY WORDS:UHVDC transmission；System design；Engineering design摘要：对特高压直流输电工程的系统设计和工程设计所涉及的一些技术问题进行了全面探讨，充分论证了特高压直流输电在我国金沙江水电送出工程中的可行性，并根据常规直流输电工程的经验，紧紧围绕特高压直流输电的技术特点，提出了一些新的设计思路和观点。

国内高压直流及柔性直流工程概要 ---2013.01.25一．国网高压直流输电工程二．南网高压直流输电工程三．柔性直流输电工程一．国网高压直流输电工程1.1 国网已投运直流工程1．工程名：四川锦屏—江苏苏南±800千伏特高压直流输电工程投运日期：2012.12.12项目概况：锦屏—苏南±800千伏特高压直流输电工程是国网公司继特高压交流和直流示范工程成功之后，建成的第三个特高压输电工程，代表了当前世界直流输电技术的最高水平。

锦苏工程途经四川、云南、重庆、湖南、湖北、浙江、安徽、江苏8省市，承担着雅砻江流域官地，锦屏一、二级水电站和四川丰水期富余水电的送出任务。

线路全长2059千米，总投资220亿元。

锦苏工程是目前世界上输送容量最大、送电距离最远、电压等级最高的直流输电工程，将特高压直流输送容量从640万千瓦提升到720万千瓦，输电距离首次突破2000千米，创造了特高压直流输电的新纪录。

首次实现了由国内负责特高压直流工程的成套设计，推动了民族装备制造业创新发展。

锦苏工程的成功建设，是我国直流输电技术和装备的又一重大突破，进一步巩固了我国在世界特高压输电领域的创新和引领地位，将成为“西电东送”又一重要绿色能源通道。

工程的成功建设，进一步坚定了公司发展特高压的信心和决心。

锦苏工程送端换流站处于高海拔、高地震烈度和高污秽地区，施工难度大、技术创新多、设备要求高、大件运输难。

工程2011年3月签署设备合同，2012年6月实现双极低端送电，11月实现双极全压送电，创造特高压直流工程建设新纪录。

2．工程名：东北—华北（高岭）直流背靠背扩建工程投运投运日期：2012.11.06项目概况：由国家电网公司投资建设的东北—华北（高岭）直流背靠背扩建工程位于辽宁省绥中县，额定输送容量150万千瓦，与一期工程同址建设。

随着扩建工程投运，东北—华北（高岭）直流背靠背工程整体输送能力达到300万千瓦，为世界之最，东北电网与华北电网的网架联系进一步加强。
