机械能转化演示实验实验报告实验报告:机械能转化演示实验的重新表述摘要:本实验旨在通过一个机械能转化演示实验来探索机械能转化过程中的能量转移和转换情况。
我们以小球的滚动为例,观察了动能和势能在转化过程中的变化,并通过分析数据和观察现象,深入了解了机械能转化的原理和实际应用。
本实验结果对于理解机械能与机械能转化的概念具有重要意义。
引言:机械能转化是物理学中的一个重要概念,指的是物体在运动和变形过程中的能量转移和转化。
在这个实验中,我们将通过一个简单的机械能转化演示实验来研究机械能的变化和转化过程。
这有助于我们更好地理解机械能转化的原理和概念,并将其应用于实际情境中。
材料与方法:1. 实验器材:小球、斜面、计时器、测量尺、电子天平等。
2. 实验步骤:a. 将斜面倾斜角度固定在一定角度,并将小球从斜面顶端放下。
b. 使用计时器记录小球滚动到斜面底部的时间。
c. 使用测量尺测量小球滚动的水平距离。
d. 将小球的质量称量并记录下来。
e. 重复实验若干次,并记录各组数据。
结果与讨论:通过多次实验和记录数据,我们可以得到以下实验结果,并进一步讨论这些结果所揭示的原理和现象。
实验结果:1. 小球下滚的时间随斜面角度的增加而减少。
2. 小球下滚的水平距离随斜面角度的增加而增加。
3. 小球下滚的时间与水平距离之间存在一定的关系。
讨论:根据实验结果,我们可以得出以下结论:1. 斜面角度的增加导致小球加速下滚,因此时间减少。
2. 斜面角度的增加导致小球具有更大的势能转化为动能的能力,因此水平距离增加。
3. 时间和水平距离的关系可以用来计算小球的平均速度和加速度,从而进一步了解机械能转化过程中的动力学参数。
结论:通过本实验,我们成功地展示了机械能转化的原理和过程,并通过实验数据和观察现象对其进行了深入分析。
我们发现,机械能转化涉及能量的转移和转换,斜面角度对机械能的转化过程具有显著影响。
本实验结果对于我们更全面、深刻地理解机械能转化的概念和应用具有重要意义。
机械能转化演示实验报告背景机械能转化是物理学中的重要概念,涉及到能量的转换和守恒定律。
机械能指物体的动能和势能的总和,包括动能转化为势能的过程以及势能转化为动能的过程。
在本次实验中,我们通过进行一系列实验来研究物体的机械能转化。
实验目的1.确认机械能的概念和计算方法;2.探究势能和动能之间的转化;3.研究不同物体在机械能转化中的特点。
实验器材1.高度可调的斜面;2.不同形状和质量的物体;3.直尺、计时器和天平。
实验步骤步骤一:确定斜面高度1.将斜面设置为一个合适的高度,使得物体在滚动下坡时能够顺利到达平地。
2.使用直尺量取斜面的高度。
步骤二:测量物体的质量和初始高度1.使用天平准确测量物体的质量,并记录下来。
2.将物体放在斜面的起点处,使用直尺测量物体的初始高度。
步骤三:进行实验1.将物体从斜面的起点处释放,并使用计时器测量物体滚到斜面底部所用的时间。
2.记录下物体滚到斜面底部的时间和位置。
步骤四:分析数据1.使用已知的公式计算物体的动能和势能。
2.使用测得的数据绘制图表,分析动能和势能之间的关系。
结果与讨论我们进行了三组实验,使用不同的物体和斜面高度。
以下是实验结果和讨论:实验一:小球的滚动物体质量 (kg) 斜面高度 (m) 时间 (s) 动能 (J) 势能 (J)小球0.2 0.5 2.1 0.21 0.42实验一中,我们使用了一个质量为0.2kg的小球,在斜面高度为0.5m的情况下进行了实验。
根据测得的数据,我们计算出小球的动能和势能分别为0.21J和0.42J。
可以看出,小球在滚动过程中动能和势能之间存在转化关系,且总能量守恒。
实验二:长方体的滑动物体质量 (kg) 斜面高度 (m) 时间 (s) 动能 (J) 势能 (J)长方体 1.0 1.0 3.5 3.5 1.0实验二中,我们使用了一个质量为1.0kg的长方体,在斜面高度为1.0m的情况下进行了实验。
根据测得的数据,我们计算出长方体的动能和势能分别为3.5J和1.0J。

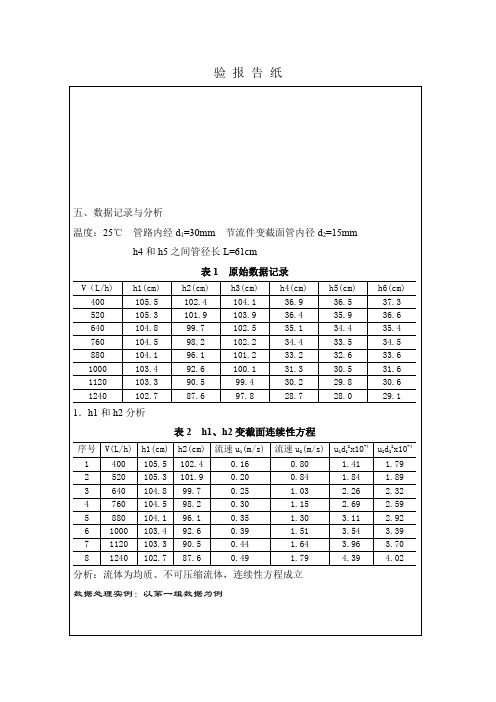

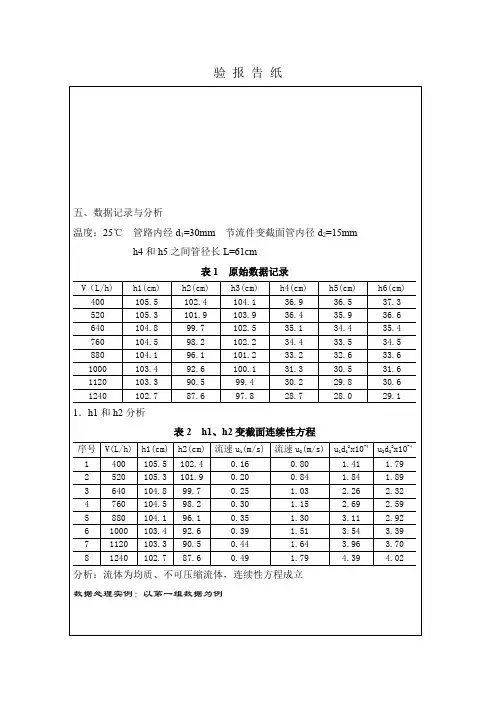

16.003.09001000400πd 900u 221=⨯⨯==πV由⇒+=+g 2ug p g 2u g p 222211ρρ80.016.010)4.1025.105(8.92u )h2h1(g 2u 22212=+⨯-⨯⨯=+-=-据式(5)知:2122114222242211d u d u 则1079.1015.080.0d u 1041.103.016.0d u ≈⨯=⨯=⨯=⨯=-- 2.h1和h3的分析表3 h1、h3流体经节流件后压头损失关系序号 V(L/h) 流速u 1(m/s) h1(cm)h3(cm) 压头损失h f (cm )1 400 0.16 105.5 104.1 1.42 520 0.20 105.3 103.9 1.4 3 640 0.25 104.8 102.5 2.3 4 760 0.30 104.5 102.2 2.3 5 880 0.35 104.1 101.2 2.96 1000 0.39 103.4 100.1 3.37 1120 0.44 103.3 99.4 3.9 81240 0.49102.797.84.9分析:流速增大,压头损失增大,压头损失和速度的平方成正比数据处理实例:以第一组数据为例 流速计算同1中的相同1.4cm =104.1-105.5=h3-h1=h f3.h3和h4的分析表4 h3、h4流体经弯头和流量计件后压头损失和位能变化关系序号V(L/h) 流速u1(m/s) h3(cm) h4(cm) 位能差(cm)1 400 0.16 104.1 36.9 67.22 520 0.20 103.9 36.4 67.53 640 0.25 102.5 35.1 67.44 760 0.30 102.2 34.4 67.85 880 0.35 101.2 33.2 68.06 1000 0.39 100.1 31.3 68.87 1120 0.44 99.4 30.2 69.28 1240 0.49 97.8 28.7 69.1分析:流体经3到4处,受弯头和转子流量计及位能的影响且随流量的增大,单管压力计3和4的读数差变大,流体局部阻力导致的能头损失增大。

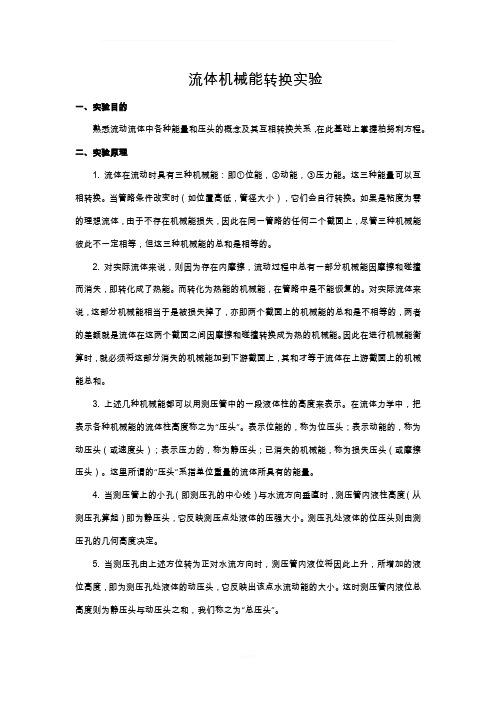

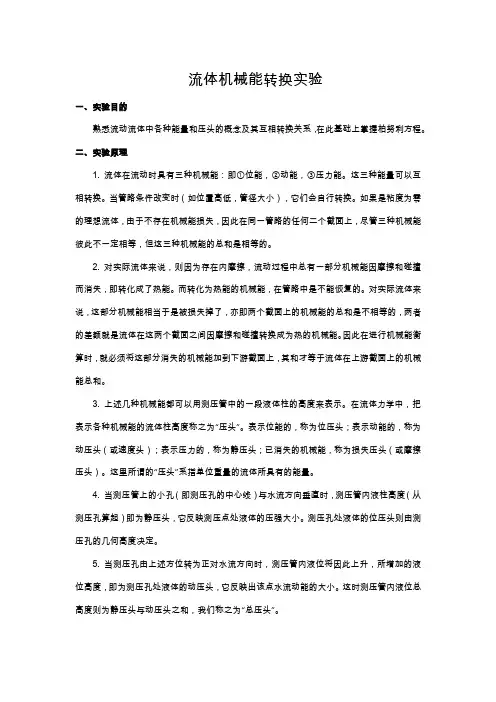

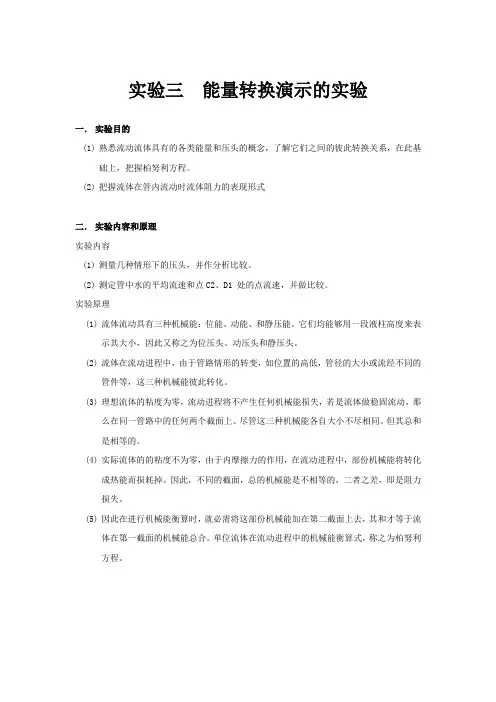

流体机械能转换实验一、实验目的熟悉流动流体中各种能量和压头的概念及其互相转换关系,在此基础上掌握柏努利方程。
二、实验原理1. 流体在流动时具有三种机械能:即①位能,②动能,③压力能。
这三种能量可以互相转换。
当管路条件改变时(如位置高低,管径大小),它们会自行转换。
如果是粘度为零的理想流体,由于不存在机械能损失,因此在同一管路的任何二个截面上,尽管三种机械能彼此不一定相等,但这三种机械能的总和是相等的。
2. 对实际流体来说,则因为存在内摩擦,流动过程中总有一部分机械能因摩擦和碰撞而消失,即转化成了热能。
而转化为热能的机械能,在管路中是不能恢复的。
对实际流体来说,这部分机械能相当于是被损失掉了,亦即两个截面上的机械能的总和是不相等的,两者的差额就是流体在这两个截面之间因摩擦和碰撞转换成为热的机械能。
因此在进行机械能衡算时,就必须将这部分消失的机械能加到下游截面上,其和才等于流体在上游截面上的机械能总和。
3. 上述几种机械能都可以用测压管中的一段液体柱的高度来表示。
在流体力学中,把表示各种机械能的流体柱高度称之为“压头”。
表示位能的,称为位压头;表示动能的,称为动压头(或速度头);表示压力的,称为静压头;已消失的机械能,称为损失压头(或摩擦压头)。
这里所谓的“压头”系指单位重量的流体所具有的能量。
4. 当测压管上的小孔(即测压孔的中心线)与水流方向垂直时,测压管内液柱高度(从测压孔算起)即为静压头,它反映测压点处液体的压强大小。
测压孔处液体的位压头则由测压孔的几何高度决定。
5. 当测压孔由上述方位转为正对水流方向时,测压管内液位将因此上升,所增加的液位高度,即为测压孔处液体的动压头,它反映出该点水流动能的大小。
这时测压管内液位总高度则为静压头与动压头之和,我们称之为“总压头”。
6. 任何两个截面上位压头、动压头、静压头三者总和之差即为损失压头,它表示液体流经这两个截面之间时机械能的损失。
三、实验装置(如图3-3)试验设备由玻璃管、测压管、活动测压头、水槽、水泵等组成。

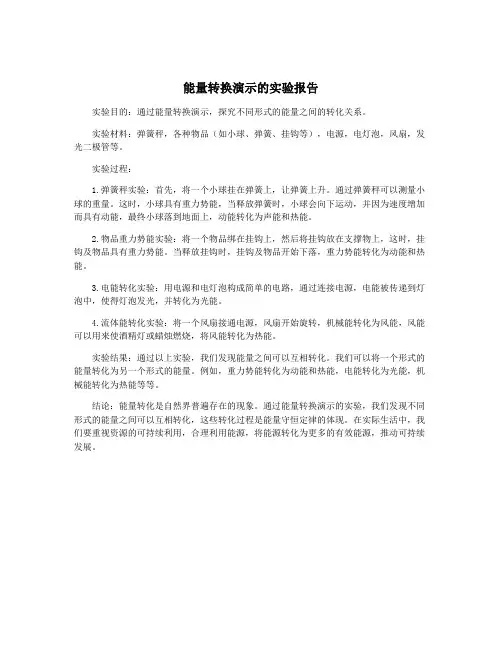

能量转换演示的实验报告
实验目的:通过能量转换演示,探究不同形式的能量之间的转化关系。
实验材料:弹簧秤,各种物品(如小球、弹簧、挂钩等),电源,电灯泡,风扇,发光二极管等。
实验过程:
1.弹簧秤实验:首先,将一个小球挂在弹簧上,让弹簧上升。
通过弹簧秤可以测量小球的重量。
这时,小球具有重力势能,当释放弹簧时,小球会向下运动,并因为速度增加而具有动能,最终小球落到地面上,动能转化为声能和热能。
2.物品重力势能实验:将一个物品绑在挂钩上,然后将挂钩放在支撑物上,这时,挂钩及物品具有重力势能。
当释放挂钩时,挂钩及物品开始下落,重力势能转化为动能和热能。
3.电能转化实验:用电源和电灯泡构成简单的电路,通过连接电源,电能被传递到灯泡中,使得灯泡发光,并转化为光能。
4.流体能转化实验:将一个风扇接通电源,风扇开始旋转,机械能转化为风能,风能可以用来使酒精灯或蜡烛燃烧,将风能转化为热能。
实验结果:通过以上实验,我们发现能量之间可以互相转化。
我们可以将一个形式的能量转化为另一个形式的能量。
例如,重力势能转化为动能和热能,电能转化为光能,机械能转化为热能等等。
结论:能量转化是自然界普遍存在的现象。
通过能量转换演示的实验,我们发现不同形式的能量之间可以互相转化,这些转化过程是能量守恒定律的体现。
在实际生活中,我们要重视资源的可持续利用,合理利用能源,将能源转化为更多的有效能源,推动可持续发展。
实验名称:机械能转化实验一、实验目的1. 理解机械能转化的概念和规律。
2. 通过实验验证机械能的转化过程。
3. 掌握机械能转化实验的基本操作和数据处理方法。
二、实验原理机械能是物体由于运动和位置所具有的能量,包括动能和势能。
在物理系统中,机械能可以在动能和势能之间相互转化,但总的机械能保持不变。
本实验通过一个简单的装置,演示机械能的转化过程。
三、实验器材1. 机械能转化装置(包括滑轮、绳子、重物、弹簧、支架等)2. 电压表3. 电流表4. 秒表5. 量筒6. 刻度尺7. 铅笔、纸、计算器等四、实验步骤1. 将滑轮安装在支架上,将绳子穿过滑轮,一端固定在重物上,另一端连接到弹簧。
2. 将电压表和电流表分别连接到弹簧和重物,确保电路连通。
3. 启动秒表,松开重物,观察重物下落过程中电压表和电流表的读数变化。
4. 记录重物下落过程中不同位置的时间、电压和电流值。
5. 重复实验几次,取平均值。
6. 利用刻度尺测量重物下落的高度,计算重物的势能变化。
7. 根据实验数据,分析机械能的转化过程。
五、实验数据实验次数时间t(s) 电压U(V) 电流I(A) 下落高度h(m) 势能变化ΔE_p(J)1 1.0 2.5 0.5 0.2 0.12 1.5 2.3 0.4 0.3 0.153 2.0 2.0 0.3 0.4 0.2六、数据处理与分析1. 根据实验数据,计算重物下落过程中的平均速度v = Δh/Δt。
2. 根据平均速度和下落高度,计算重物的动能E_k = 1/2mv^2。
3. 计算重物下落过程中的势能变化ΔE_p = mgh。
4. 对比动能和势能变化,分析机械能的转化过程。
七、实验结果通过实验,我们发现重物下落过程中,电压表和电流表的读数逐渐减小,说明机械能逐渐转化为电能。
同时,重物的势能逐渐减小,动能逐渐增大,验证了机械能守恒定律。
八、实验结论1. 机械能在动能和势能之间可以相互转化,且总的机械能保持不变。
机械能转化演示实验资料机械能转化是一个科学严谨而又实用性极强的学科。
在生产生活中,机械能转化已经成为不可或缺的一部分。
为了更好地学习和掌握机械能转化相关的知识,我们进行了一系列的实验。
实验1:利用轮轴原理制作手摇发电机实验材料:木板、电机、电池、随动轮、手摇轴、电线、螺丝、手摇碗、LED灯等。
实验过程:利用轮轴原理,将手摇碗链接到手摇轴上,再通过随动轮的运动带动电机产生电能,最后通过电线连接到LED灯中,实现手摇发电。
实验结果:手摇发电器可以有效地将机械能转化为电能,并且可以通过LED灯来展示转化效果。
实验2:通过弹簧振动实现机械能转化实验材料:弹簧、弹簧架、根据需要选择不同大小的物块实验过程:将物块放到弹簧上,让弹簧受到压缩变形,然后释放弹簧,让弹簧反弹并带动物块振动。
实验3:利用滑轮原理实现机械能转化实验材料:木板、滑轮、金属线、重物(如水瓶)等。
实验过程:将重物挂在金属线上,通过滑轮原理将金属线绕过滑轮,使得重物得以升高,并实现机械能到重力势能的转化。
实验材料:压缩弹簧、斜面、柱体、逆向垂直轴等。
实验过程:将柱体放置在斜面上,然后压缩弹簧,使其在斜面上滑动,在滑动过程中,机械能被转化为重力势能和动能并保持平衡。
实验结果:利用机械结构可以实现机械能的转化,并且通过柱体滑动的过程来展示转化效果。
以上实验均通过不同的实验材料和装置实现了机械能的转化,每个实验都展示了机械转化效果并形象生动地展示了相关原理和应用。
通过这些实验,我们不仅能够更好地理解机械能转化的原理和应用,还能够更加深入地学习与掌握相关知识,不断提高自己的科学实验能力。

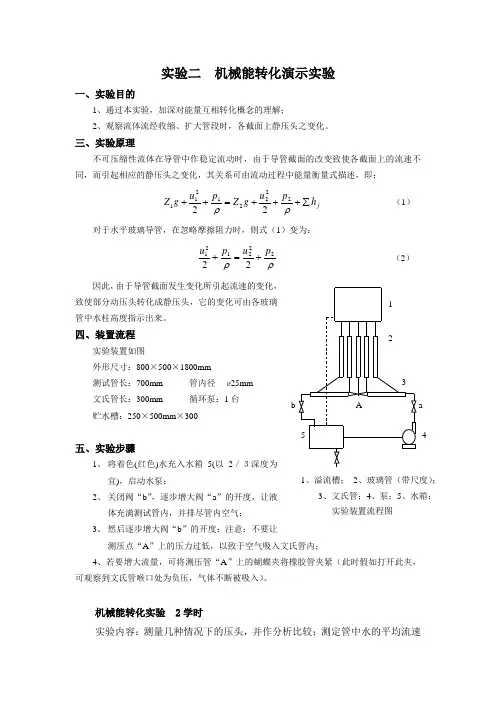

实验二 机械能转化演示实验一、实验目的1、通过本实验,加深对能量互相转化概念的理解;2、观察流体流经收缩、扩大管段时,各截面上静压头之变化。
三、实验原理不可压缩性流体在导管中作稳定流动时,由于导管截面的改变致使各截面上的流速不同,而引起相应的静压头之变化,其关系可由流动过程中能量衡量式描述,即:f h pu g Z p u g Z ∑+++=++ρρ2222121122 (1)对于水平玻璃导管,在忽略摩擦阻力时,则式(1)变为:ρρ22212122p u p u +=+ (2) 因此,由于导管截面发生变化所引起流速的变化,致使部分动压头转化成静压头,它的变化可由各玻璃四、装置流程外形尺寸:800×500×1800mm 测试管长:700mmø25mm文氏管长:300mm 循环泵:1贮水槽:250×500mm ×300五、实验步骤1、 将着色(红色)水充入水箱5(以2/3深度为宜),启动水泵;2、 关闭阀“b ”,逐步增大阀“a”的开度,让液3、 然后逐步增大阀“b ”的开度;注意:不要让测压点“A ”上的压力过低,以致于空气吸入文氏管内;4、若要增大流量,可将测压管“A ”上的蝴蝶夹将橡胶管夹紧(此时假如打开此夹,可观察到文氏管喉口处为负压,气体不断被吸入)。
机械能转化实验 2学时实验内容:测量几种情况下的压头,并作分析比较;测定管中水的平均流速123451、溢流槽;2、玻璃管(带尺度);3、文氏管;4、泵;5、水箱; 实验装置流程图a b A和不同位置的点速度,并作比较。
基本要求:观测动、静、位压头随管径、位置、流量的变化情况,验证连续性方程和伯努利方程;考察流体流经收缩、扩大管段时,流体流速与管径定量关系;考察流体流经直管段时,流体压力降与流量定量的关系,流体流经截流件、弯头的压力降。
机械能转化演示实验实验报告实验报告:机械能转化演示实验摘要:本实验旨在通过机械能转化演示实验来探讨机械能的转换过程。
我们使用了一个简单的实验装置,通过观察和测量,研究了弹簧势能和动能之间的相互转化。
实验结果表明,机械能在转化过程中始终得到守恒。
引言:机械能是物体所具有的动能和势能的总和。
在物体运动过程中,机械能可以相互转化,例如动能可以转化为势能,反之亦然。
机械能的转化过程是物体运动的基本特征之一,对于了解物体运动行为具有重要意义。
方法:1. 准备一个弹簧,一个小球和一个竖直的支架。
2. 将弹簧固定在支架上,并将小球放在弹簧的顶端。
3. 释放小球,观察其下落过程中弹簧的变化。
4. 使用测量工具(如尺子或测量线)测量小球下降的高度,并记录下来。
5. 针对不同高度的下降,重复实验多次,并记录测量数据。
结果与讨论:通过实验观察和测量,我们发现了以下几个关键结果:1. 动能转化为势能:当小球从较高位置自由下落时,由于重力做功,小球的动能逐渐转化为弹簧的势能。
2. 势能转化为动能:当小球到达较低位置并与弹簧接触时,弹簧储存的势能转化为小球的动能,将小球向上弹起。
3. 机械能守恒:在实验过程中,通过测量小球下降的高度和弹簧的压缩程度,我们发现机械能始终得到守恒。
即动能和势能之间的转化是彼此平衡的。
根据实验结果,我们可以得出以下结论:1. 机械能转化是一个基本的物理现象,并且在自由下落和弹簧压缩过程中得以体现。
2. 机械能在转化过程中得到守恒,这意味着机械能的总量在转化过程中保持不变。
3. 了解机械能的转化有助于我们深入理解物体运动的特性和原理。
通过这个实验,我们不仅仅得出了机械能转化的结论,还深入探讨了动能和势能之间的转化关系。
这一转化关系是物理学中的重要概念,并在许多实际应用中发挥着关键作用,例如弹簧振子、机械能储存、能量转换等。
结论:通过机械能转化演示实验,我们进一步理解了机械能的转化过程。
实验结果表明,机械能在转化过程中始终得到守恒,动能可以转化为势能,反之亦然。
