压敏电阻的测量

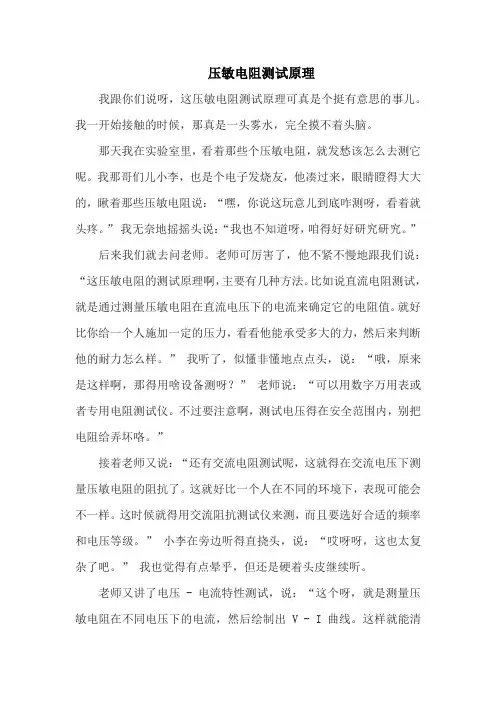

压敏电阻测试原理我跟你们说呀，这压敏电阻测试原理可真是个挺有意思的事儿。

我一开始接触的时候，那真是一头雾水，完全摸不着头脑。

那天我在实验室里，看着那些个压敏电阻，就发愁该怎么去测它呢。

我那哥们儿小李，也是个电子发烧友，他凑过来，眼睛瞪得大大的，瞅着那些压敏电阻说：“嘿，你说这玩意儿到底咋测呀，看着就头疼。

”我无奈地摇摇头说：“我也不知道呀，咱得好好研究研究。

”后来我们就去问老师。

老师可厉害了，他不紧不慢地跟我们说：“这压敏电阻的测试原理啊，主要有几种方法。

比如说直流电阻测试，就是通过测量压敏电阻在直流电压下的电流来确定它的电阻值。

就好比你给一个人施加一定的压力，看看他能承受多大的力，然后来判断他的耐力怎么样。

”我听了，似懂非懂地点点头，说：“哦，原来是这样啊，那得用啥设备测呀？”老师说：“可以用数字万用表或者专用电阻测试仪。

不过要注意啊，测试电压得在安全范围内，别把电阻给弄坏咯。

”接着老师又说：“还有交流电阻测试呢，这就得在交流电压下测量压敏电阻的阻抗了。

这就好比一个人在不同的环境下，表现可能会不一样。

这时候就得用交流阻抗测试仪来测，而且要选好合适的频率和电压等级。

”小李在旁边听得直挠头，说：“哎呀呀，这也太复杂了吧。

”我也觉得有点晕乎，但还是硬着头皮继续听。

老师又讲了电压 - 电流特性测试，说：“这个呀，就是测量压敏电阻在不同电压下的电流，然后绘制出 V - I 曲线。

这样就能清楚地看到压敏电阻的特性变化了。

就像给一个人不同的任务，看看他的表现如何，然后把这些表现记录下来画成曲线。

”我忍不住笑了起来，说：“老师，您这比喻可真形象。

”除了这些，还有泄漏电流测试呢。

老师说：“在规定的电压下测量压敏电阻的泄漏电流，这得用泄漏电流测试仪。

要确保测试条件符合标准要求，不然测出来的数据可不准。

”我心想，这压敏电阻的测试还真是讲究呀。

还有热稳定性测试、寿命测试、冲击电流测试等等，老师一一给我们讲了测试原理和注意事项。

压敏电阻的特性与参数以及如何选用压敏电阻的特性与参数以及如何选用如果电机是AC24V的，在电机方向线对地接一个470K压敏电阻；如果电机是AC220V，则加471K压敏电阻。

意义重要是消除电机换相产生的尖峰高压。

压敏电阻的测量：压敏电阻一般并联在电路中使用，当电阻两端的电压发生急剧变化时，电阻短路将电流保险丝熔断，起到保护作用。

压敏电阻在电路中，常用于电源过压保护和稳压。

测量时将万用表置10k档，表笔接于电阻两端，万用表上应显示出压敏电阻上标示的阻值，如果超出这个数值很大，则说明压敏电阻已损压敏电阻标称参数压敏电阻用字母“MY”表示，如加J为家用，后面的字母W、G、P、L、H、Z、B、C、N、K分别用于稳压、过压保护、高频电路、防雷、灭弧、消噪、补偿、消磁、高能或高可靠等方面。

压敏电阻虽然能吸收很大的浪涌电能量，但不能承受毫安级以上的持续电流，在用作过压保护时必须考虑到这一点。

压敏电阻的选用，一般选择标称压敏电压V1mA 和通流容量两个参数。

1、所谓压敏电压，即击穿电压或阈值电压。

指在规定电流下的电压值，大多数情况下用1mA直流电流通入压敏电阻器时测得的电压值，其产品的压敏电压范围可以从10－9000V不等。

可根据具体需要正确选用。

一般V1mA=1.5Vp=2.2V AC，式中，Vp为电路额定电压的峰值。

V AC为额定交流电压的有效值。

ZnO压敏电阻的电压值选择是至关重要的，它关系到保护效果与使用寿命。

如一台用电器的额定电源电压为220V，则压敏电阻电压值V1mA=1.5Vp=1.5×1.414×220V=476V，V1mA=2.2V AC=2.2×220V=484V，因此压敏电阻的击穿电压可选在470－480V 之间。

2、所谓通流容量，即最大脉冲电流的峰值是环境温度为25℃情况下，对于规定的冲击电流波形和规定的冲击电流次数而言，压敏电压的变化不超过±10％时的最大脉冲电流值。

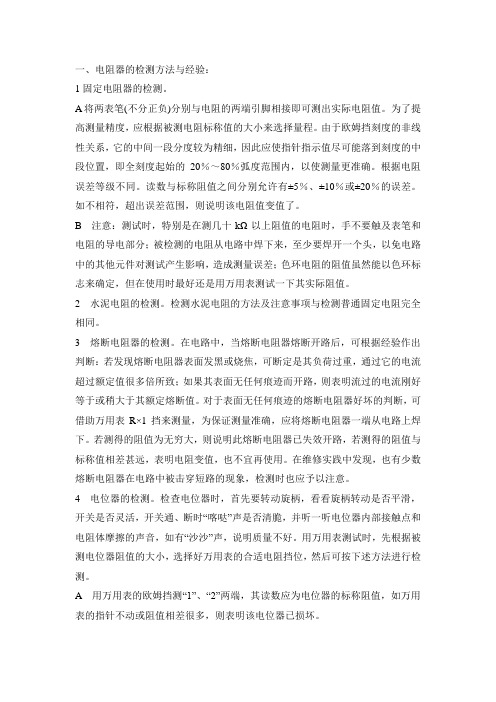

一、电阻器的检测方法与经验：1 固定电阻器的检测。

A 将两表笔(不分正负)分别与电阻的两端引脚相接即可测出实际电阻值。

为了提高测量精度，应根据被测电阻标称值的大小来选择量程。

由于欧姆挡刻度的非线性关系，它的中间一段分度较为精细，因此应使指针指示值尽可能落到刻度的中段位置，即全刻度起始的20％～80％弧度范围内，以使测量更准确。

根据电阻误差等级不同。

读数与标称阻值之间分别允许有±5％、±10％或±20％的误差。

如不相符，超出误差范围，则说明该电阻值变值了。

B 注意：测试时，特别是在测几十kΩ以上阻值的电阻时，手不要触及表笔和电阻的导电部分；被检测的电阻从电路中焊下来，至少要焊开一个头，以免电路中的其他元件对测试产生影响，造成测量误差；色环电阻的阻值虽然能以色环标志来确定，但在使用时最好还是用万用表测试一下其实际阻值。

2 水泥电阻的检测。

检测水泥电阻的方法及注意事项与检测普通固定电阻完全相同。

3 熔断电阻器的检测。

在电路中，当熔断电阻器熔断开路后，可根据经验作出判断：若发现熔断电阻器表面发黑或烧焦，可断定是其负荷过重，通过它的电流超过额定值很多倍所致；如果其表面无任何痕迹而开路，则表明流过的电流刚好等于或稍大于其额定熔断值。

对于表面无任何痕迹的熔断电阻器好坏的判断，可借助万用表R×1挡来测量，为保证测量准确，应将熔断电阻器一端从电路上焊下。

若测得的阻值为无穷大，则说明此熔断电阻器已失效开路，若测得的阻值与标称值相差甚远，表明电阻变值，也不宜再使用。

在维修实践中发现，也有少数熔断电阻器在电路中被击穿短路的现象，检测时也应予以注意。

4 电位器的检测。

检查电位器时，首先要转动旋柄，看看旋柄转动是否平滑，开关是否灵活，开关通、断时“喀哒”声是否清脆，并听一听电位器内部接触点和电阻体摩擦的声音，如有“沙沙”声，说明质量不好。

用万用表测试时，先根据被测电位器阻值的大小，选择好万用表的合适电阻挡位，然后可按下述方法进行检测。

压敏电阻器(VSR)结构原理、应用知识压敏电阻器是一种具有瞬态电压抑制功能的元件，一般用于电路浪涌和瞬变防护电路。

可以用来代替瞬态抑制二极管、齐纳二极管和电容器的组合。

压敏电阻器可以对集成电路等重要元件以及其它电路和设备进行保护，防止因静电放电、浪涌及其它瞬态电流（如雷击等）而造成对它们的损坏。

使用时只需将压敏电阻器并接于被保护的电路上，当电压瞬间高于某一数值时，压敏电阻器阻值迅速下降，导通大电流，阻止瞬间过压而起到保护元器件或电路的作用；当电压低于压敏电阻器工作电压值时，压敏电阻器阻值极高，近乎开路，因而不会影响器件或电器设备的正常工作。

压敏电阻器(VSR)是电压灵敏电阻器的简称，它是一种新型过压保护元件。

压敏电阻器是以氧化锌为主要材料而制成的金属-氧化物-半导体陶瓷元件，构成压敏电阻的核心材料为氧化锌，氧化锌又包括氧化锌晶粒和晶粒周围的晶界层，氧化锌晶粒的电阻率很低，而晶界层电阻率很高，相接触的两个晶粒之间形成一个相当于齐纳二极管的势垒，成为一个压敏电阻单元，许多单元通过串联，并联组成压敏电阻器基体。

压敏电阻器在工作时，每个压敏电阻单元都承担浪涌能量，而这些压敏电阻单元是大体上均匀分布在整个电阻体内的，也就是整个电阻体都承担能量，而不像齐纳二极稳压管那样只是结区承担电功率，这就是陶瓷压敏电阻器具有比齐纳二极稳压管大得很多的通流和能量定额的原因。

其电阻值随端电压而变化。

压敏电阻器的主要特点是工作电压范围宽(6—3000伏，分若干档)，对过压脉冲响应快(几至几十纳秒)，耐冲击电流的能力强(可达100安培-20千安培)，漏电流小(低于几至几十微安)，电阻温度系数小，性优价廉，体积小，是一种理想的保护元件。

由它可构成过压保护电路，消噪电路，消火花电路，吸收回路。

压敏电阻的电路符号，外形和内部结构见图1。

压敏电阻的结构就象两个特性一致的背靠背联接的稳压管，其性质基本相同。

压敏电阻的主要特性是，当两端所加电压在标称额定值以内时，它的电阻值几乎为无穷大，处于高阻状态，其漏电流<50微安，当它两端的电压稍微超过额定电压时，其电阻值急剧下降，立即处于导通状态，工作电流增加几个数量级，反应时间仅在毫微秒级。

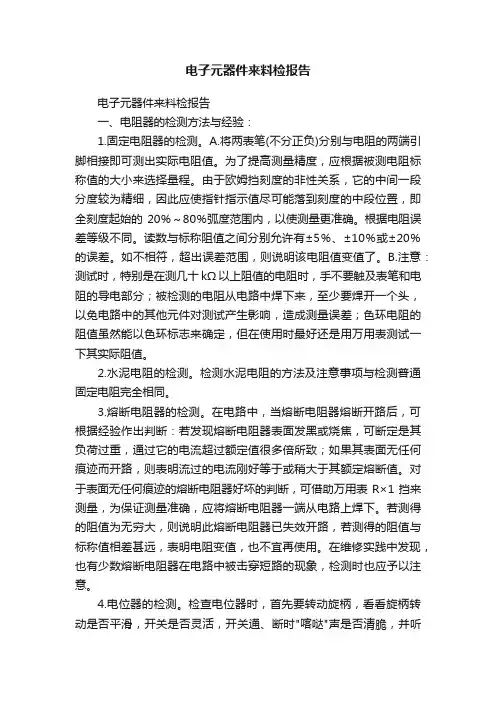

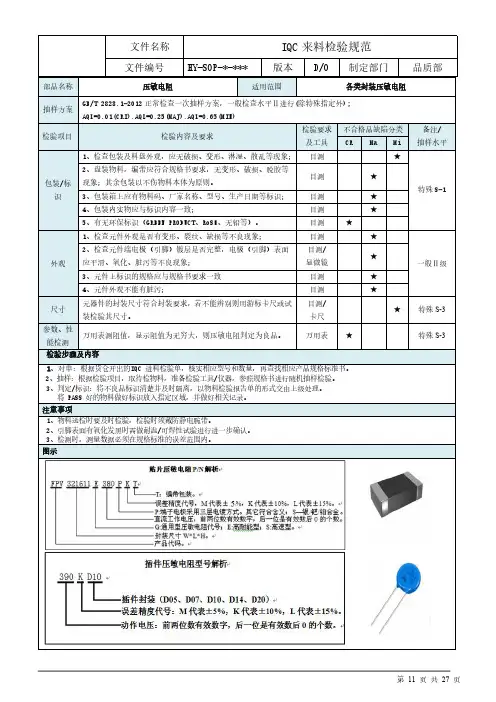

电子元器件来料检报告电子元器件来料检报告一、电阻器的检测方法与经验：1.固定电阻器的检测。

A.将两表笔(不分正负)分别与电阻的两端引脚相接即可测出实际电阻值。

为了提高测量精度，应根据被测电阻标称值的大小来选择量程。

由于欧姆挡刻度的非性关系，它的中间一段分度较为精细，因此应使指针指示值尽可能落到刻度的中段位置，即全刻度起始的20％～80％弧度范围内，以使测量更准确。

根据电阻误差等级不同。

读数与标称阻值之间分别允许有±5％、±10％或±20％的误差。

如不相符，超出误差范围，则说明该电阻值变值了。

B.注意：测试时，特别是在测几十kΩ以上阻值的电阻时，手不要触及表笔和电阻的导电部分；被检测的电阻从电路中焊下来，至少要焊开一个头，以免电路中的其他元件对测试产生影响，造成测量误差；色环电阻的阻值虽然能以色环标志来确定，但在使用时最好还是用万用表测试一下其实际阻值。

2.水泥电阻的检测。

检测水泥电阻的方法及注意事项与检测普通固定电阻完全相同。

3.熔断电阻器的检测。

在电路中，当熔断电阻器熔断开路后，可根据经验作出判断：若发现熔断电阻器表面发黑或烧焦，可断定是其负荷过重，通过它的电流超过额定值很多倍所致；如果其表面无任何痕迹而开路，则表明流过的电流刚好等于或稍大于其额定熔断值。

对于表面无任何痕迹的熔断电阻器好坏的判断，可借助万用表R×1挡来测量，为保证测量准确，应将熔断电阻器一端从电路上焊下。

若测得的阻值为无穷大，则说明此熔断电阻器已失效开路，若测得的阻值与标称值相差甚远，表明电阻变值，也不宜再使用。

在维修实践中发现，也有少数熔断电阻器在电路中被击穿短路的现象，检测时也应予以注意。

4.电位器的检测。

检查电位器时，首先要转动旋柄，看看旋柄转动是否平滑，开关是否灵活，开关通、断时"喀哒"声是否清脆，并听一听电位器内部接触点和电阻体摩擦的声音，如有" 沙沙"声，说明质量不好。

压敏电阻α参数、
（原创版）
目录
1.压敏电阻的概念和作用
2.压敏电阻的α参数
3.α参数的影响因素
4.α参数的测量方法
5.α参数在实际应用中的重要性
正文
压敏电阻是一种能够随着电压变化而改变电阻值的电阻器，其主要应用于电压保护、限幅和信号处理等领域。

压敏电阻的性能参数主要有动态电阻范围、工作电压范围、响应速度等，而α参数则是衡量压敏电阻非线性特性的一个重要指标。

压敏电阻的α参数，也称为压敏指数，是指压敏电阻在电压变化时，电阻值变化的比例。

具体来说，α参数描述了压敏电阻在电压增加时，电阻值增加的速率。

α参数的取值范围通常在 0 到 1 之间，其中α=0 表示压敏电阻为线性电阻，α=1 表示压敏电阻为完全非线性电阻。

α参数的大小受到多种因素的影响，包括材料的性质、电阻器的结构和制造工艺等。

例如，对于碳化硅压敏电阻，其α参数通常在 0.5 到 0.8 之间；而对于氧化锌压敏电阻，其α参数则在 0.3 到 0.6 之间。

此外，α参数还受到温度、电压和频率等因素的影响。

测量压敏电阻的α参数一般采用静态电压 - 电流法。

具体操作步骤为：首先，在压敏电阻的两端施加一个直流电压，然后测量流过压敏电阻的电流。

通过改变施加的电压，可以得到压敏电阻在不同电压下的电流 - 电压特性，从而计算出α参数。

α参数在实际应用中具有重要意义。

不同的应用场景对压敏电阻的α参数有不同的要求。

例如，在电压保护领域，α参数的大小直接影响到压敏电阻的灵敏度和动作速度；在限幅器和信号处理领域，α参数则影响到信号的传输质量和系统稳定性。

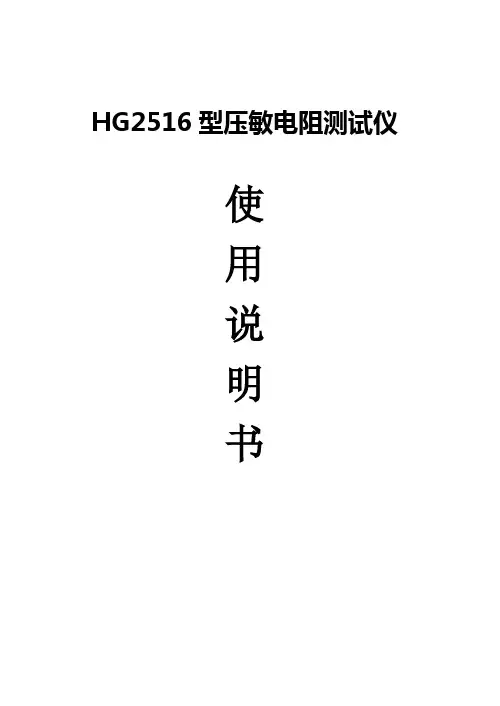

HG2516型压敏电阻测试仪使用说明书目录第一章引言与技术指标 (3)一．引言 (3)二．基本技术指标 (3)第二章前后面板说明 (5)前面板示意图 (4)一．前面板说明 (5)二．后面板说明 (5)第三章使用说明 (6)一．仪器测量页面显示 (6)二．仪器设置页面显示 (8)三．仪器系统参数页面显示 (9)四．电阻的正确测量 (10)第四章分选接口使用说明 (10)第五章仪器开箱 (12)仪器开箱及注意事项 (12)第六章成套与保修 (12)一．成套 (12)二．保修 (12)第一章引言与技术指标一、引言2516型压敏电阻测试仪是针对压敏电阻分选设备而专门设计配套的智能型测试仪器，主要用于测量限压型伏安特性器件（压敏电阻器、氧化锌避雷器、稳压管等）的压敏电压（U N）（或称直流参考电压），非线性指数a和漏电流（I L）进行测量。

仪器的设计符合技术标准GB/T10193、GJB1782的规定。

也可以用作一般直流电压源、电流源使用，因此是一种多功能、多用途的实验室仪器。

仪器精度高速度快（仪器三参数总测量时间<60ms），操作方便（多功能阵列键盘与软件配合），显示直观（采用240*128的点阵LCD 中文操作显示），且所有参数均由仪器自动测量处理。

仪器具有两种触发方式：单次、连续。

连续时不需触发信号，而单次时只可通过触发信号或面板上的触发键进行触发测量，仅单次测试时才将分选结果通过PLC接口输出。

仪器输出电压可任意设置，若选择适合的输出电压，可有效消除测试时的接触电弧。

仪器具面板一键操作输出电压打开与关断功能，以防触电。

二、基本技术指标1.显示范围电压显示：设置电压≤135V时显示XXX.XX V设置电压＞135V时显示XXXX.X Va显示：范围为1.0－999.9；漏电流I L显示：范围为0.00uA－2200.0uA。

2.输出电压： 5－1445V，分≤135V与＞135V两档。

3.测试参数：三参数（U N、a 、I L ），单参数（U N1.0、U N0.1、V/I）4.测试速度（注：以下速度是在测试时间为0mS时的结果。

压敏电阻测试仪操作规范一、目的熟练使用CJ1001型压敏电阻直流参数仪。

二、范围适用于CJ1001型压敏电阻直流参数仪的正确操作方法。

三、操作前准备准备：1从纸箱中取出压敏电阻直流参数仪和配件。

2检查设备是否完好无损，按键是否灵活，各配件是否齐全。

3打开电源开关，预热5分钟。

4连接测试工具三、操作步骤1、操作：1.1连接好电源线并按下开关按钮给设备上电（~220V），预热3分钟。

1.2根据产品形式确定所接专用夹具或将产直接接入“被测”。

1.3自动测试三个参数：工作状态选择“自动”,设置测量压敏电压的“恒流电流”值和测量漏电流的电压值，并选择合适的“电压量程”和“电流量程”。

按下“测试”或用专用夹具启动测试，待三个面板表的读数稳定后即可读数。

若面板表显示“OVER”说明对应的量程选择偏小，需将量程开关调高一档，再重新测试。

1.4自动测试三个参数，并连续观察漏电流的稳定性：工作状态选择“锁定”，设置测量压敏电压的“恒定电流”值和测量漏电流的电压，并选择合适的“电压量程”和“电流量程”。

将产品接入“被测”端，按住“测试”，观察漏电流示值的变化。

1.5横流输出：将“工作状态”选择“恒压”，根据输出电压的范围选择“电压量程”。

根据输出电流上限值选择“恒定电流”。

按下“测试”，调节“恒压”旋钮，从电压表和电流表读取输出电压值和漏电流值，此时α表读数无意义。

五、注意事项1.请勿把仪器存储或放置在阳光直接照射的地方。

2.请勿让喷雾剂、液体和溶剂沾到仪器上以免损坏仪器。

3.使用时请带静电坏。

六、清洁保养1.清洁前，注意断开电源。

2.请用质地柔软的布擦拭仪器外部的灰尘。

3.禁止用任何腐蚀性的化学清洗剂，以免损坏仪器。

编制：肖尚尚审核：田敬义批准：贾俊伟。
