实用音频放大器

个 引脚 。
２ 电路的分析 方法和步骤
集 成 电路 音 频 功率 放 大 器 的 分 析 方 法 和步骤如 下。 （ ） 断 放 大 器 类 型 ， 定 是 ＯＴＬ还 是 １判 确 ０ Ｌ、 Ｔ 功率 放 大 器 。 Ｃ Ｂ Ｌ （） ２ 了解 各 引 脚 作 用 ， 电路 分 析 预 备 。 为 （） ３ 电源 引 脚 、 地 引脚 的 外 电路 分 析 。 接 （ ） 流 信号 传输 分 析 。 ４交 （） ５ 主要 元 器 件 的 作 用 分 析 。 ２ １功 率 放大 器 类型 的 判断 方 法 ． 电路 中 采 用 正 负 电 源 供 电 ， 扬 声 器 且
ＲＬ 集 成 电路 之 间直 接 连 接 ， 据 这 两 点 与 依 可 以确 定 为 ０ Ｌ 率 放 大 器 。 Ｃ 功 ２ ２集成 电路 Ｔ Ａ ０ ０引脚作 用 的分析 ． Ｄ ２３ 引脚 １ 同 相 信 号 输 入 引 脚 ， 束 输 入 ： 用 音频信号 。脚 上信号相位 与输 出引脚４ １ 的 信 号柏位相 同 。 引 脚 ２ 反 相 信 号 输 入 引 脚 ， 称 负 反 ： 又 馈 引脚 ， 来接入 负反馈电路。 用 引 脚 ３ 负 电源 引 脚 ， 入 负 极 性 直 流 ： 接 电 压 ； 用 正 极 性 单 电源 供 电时 ， 脚 ３ 采 引 改
学 术 论 坛
墨圆
实用 鄂东职 业技术 学 院 湖北黄 冈
４８０ ３ ０ ０）

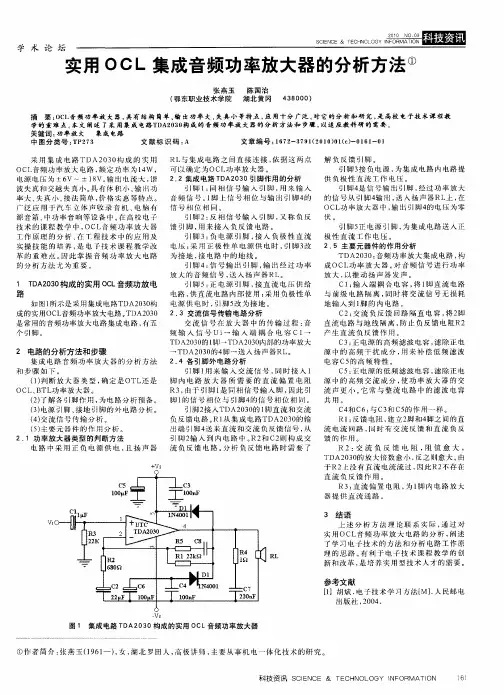

摘 要 ： Ｃ ￣频 功率放 大 器 ， Ｏ Ｌ－ ｆ 具有 结 构 简单 、 出功率 大 ， 输 失真 小 等特 点 ， 用十分 广泛 。 它 的分 析和研 究， 高校 电子技术 课程教 应 对 是 学的重 难点 。 本文 阐述 了采 用集 成 电路 Ｔ ２ ３ 构成 的 音频 功率放 大 器的分 析 方法和 步骤 ， ＤＡ ０ ０ 以适 应教 科 研 的需要 。 关键 词 ： 功率放 大 集成 电路 中图 分类 号 ： Ｐ ７ Ｔ ２ ３ 文献标识码 ： Ａ 文章 编号 ： ６ ３ ９ （ ０ ０ ０ （） １ １ ０ １ ２ ７ １ ２ １ ） １ｃ一０ — １ ７－ ６ 采 用 集 成 电路 ＴＤＡ２ ３ ０ ０构 成 的 实 用 ０Ｃ 音 频 功 率放 大 电路 ， 定 功 率 为 ｌ Ｗ ， Ｌ 额 ４ 电 源 电压 为 ±６ Ｖ～ ±１ Ｖ。 出 电流 大 ， 输 ８ 谐 波 失真 和交 越 失 真 小 。 有 体 积 小 、 具 输 功 率大、 失真 小 、 法 简 单 ， 格 实 惠 等 特 点 。 接 价 广 泛 应 用 于 汽 车 立 体 声 收 录 音 机 、 脑 有 电

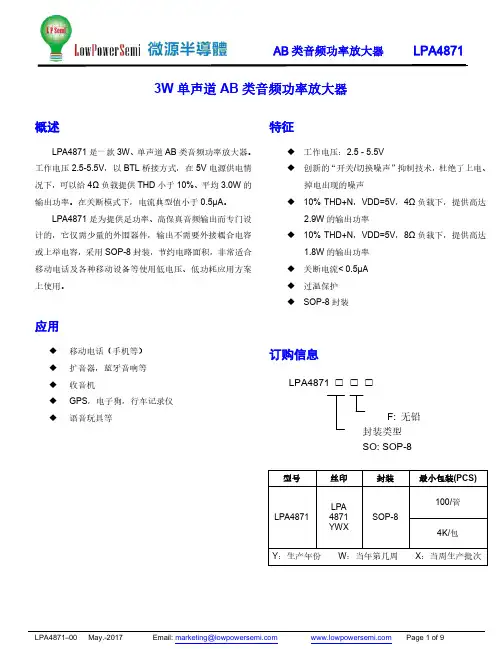

3W单声道AB类音频功率放大器概述LPA4871是一款3W、单声道AB类音频功率放大器。

工作电压2.5-5.5V，以BTL桥接方式，在5V电源供电情况下，可以给4Ω负载提供THD小于10%、平均3.0W的输出功率。

在关断模式下，电流典型值小于0.5μA。

LPA4871是为提供足功率、高保真音频输出而专门设计的，它仅需少量的外围器件，输出不需要外接耦合电容或上举电容，采用SOP-8封装，节约电路面积，非常适合移动电话及各种移动设备等使用低电压、低功耗应用方案上使用。

应用◆移动电话（手机等）◆扩音器，蓝牙音响等◆收音机◆GPS，电子狗，行车记录仪◆语音玩具等特征◆工作电压：2.5 - 5.5V◆创新的“开关/切换噪声”抑制技术，杜绝了上电、掉电出现的噪声◆10% THD+N，VDD=5V，4Ω负载下，提供高达2.9W的输出功率◆10% THD+N，VDD=5V，8Ω负载下，提供高达1.8W的输出功率◆关断电流< 0.5μA◆过温保护◆SOP-8封装订购信息LPA4871□□□F: 无铅封装类型SO: SOP-8封装及引脚配置Bypass+IN -INGND VDD VO1VO2图1. LPA4871的管脚定义图典型应用电路音频输入音频输入图3. LPA4871差分输入模式电路图最大额定值附注1：最大功耗取决于三个因素：T JMAX ，T A ，θJA ，它的计算公式P DMAX =(T JMAX -T A )/θJA ，LPA4871的T JMAX =150℃。

T A 为外部环境的温度，θJA 取决于不同的封装形式。

（SOP 封装形式为140℃/W ）电气参数典型特性曲线应用说明LPA4871内部集成两个运算放大器，第一个放大器的增益可以调整反馈电阻来设置，后一个为电压反相跟随，从而形成增益可以配置的差分输出的放大驱动电路。

外部电阻配置如LPA4871典型应用电路，运算放大器的增益由外部电阻R f、R i决定，其增益为A v=2×R f/R i，芯片通过V O1、V O2输出至负载，桥式接法。

放大器音频放大原理音频放大器是现代电子设备中不可或缺的一个重要组成部分。

它能够将输入的音频信号增大，使得声音能够在扬声器或耳机中得到放大和播放。

本文将解释音频放大器的工作原理和主要组成部分。

一、简介音频放大器是一种电子设备，其主要功能是将输入的音频信号进行放大，以便能够在扬声器、耳机等输出设备中播放出声音。

音频放大器通常用于音响设备、电视机、收音机等多媒体设备中。

二、工作原理音频放大器的工作原理实际上是利用电子元件的特性完成的。

它以输入的音频信号作为控制信号，对其进行放大处理，得到一个较大幅度的输出信号。

主要的放大原理有以下几种：1. 简单放大原理简单放大原理是最基本的音频放大原理，它使用放大元件（如晶体管等）来放大输入信号。

具体而言，放大元件通过控制输入信号的电流或电压，使得输出信号的幅度增大。

2. 差动放大原理差动放大原理常用于高保真音响系统中。

它利用两个互补放大器分别放大两个相位相反的信号，然后将其进行叠加，以得到放大后的输出信号。

这样做可以减小噪音干扰，提高音频质量。

3. 反馈放大原理反馈放大原理通过将一部分输出信号反馈到输入端，以控制整个放大过程，实现更稳定和精确的放大效果。

这种原理能够减小失真，提高音质，并且适用于各种功率的放大器。

三、主要组成部分音频放大器主要由以下几个组成部分构成：1. 输入级输入级负责将输入的音频信号进行初步放大处理，并提供给下一级放大电路。

它通常由放大元件和耦合电容等组成。

2. 中间级中间级是放大器的核心部分，主要负责对信号进行高度放大。

它通常由多个放大元件串联组成，并配备适当的电容和电阻等元器件。

3. 输出级输出级负责将放大后的信号输出到扬声器、耳机等设备中。

它通常由功率放大器和输出变压器等组成。

4. 电源供应电源供应是整个音频放大器的动力来源，它提供稳定的电流和电压给各个放大电路。

电源供应通常由变压器、滤波电容和稳压电路等组成。

四、总结音频放大器是音响设备中重要的组成部分，它能够将输入的音频信号放大并输出到扬声器、耳机等设备中。

音频放大器
音频放大器又分前置放大器和功率放大器两种，它们只接收、 放大、处理音频信号；在音频放大器中，前置放大器（又称电 压放大器、控制放大器）的作用是对输入它的各种音频节目源 信号进行选择和放大，并调整输入信号的频响、幅度等，以美 化音质。功率放大器则是将前置放大器送来的信号进行无失真 的单纯功率放大，以推动扬声器放音。前置放大器和功率放大 器可以独立装成两台机器，也可以组装在一台机器内。组装在 一起的称为综合功率放大器或综合放大器，市场上则称为合并 式功放，而把分开做成两台机器的有时又称为前级和后级功放。
立体声平衡控制电路
单联电位器平衡控制电路
双联同轴电位器平衡控制电路
4.2 前置放大器的故障及检修
4.2.1功能转换电路的故障及检修 功能转换电路的常见故障为无声及噪声。如果只有一个声道 出现上述故障，主要原因是功能转换开关接触不良，该故障在 机械式功能转换开关电路中较为多见。如果两个声道都出现上 述故障，主要原因也是功能开关接触不良，但主要发生在电子 开关式电路中。 1.无声故障 (1)检查方法 发生在功能转换电路中的无声故障，主要是由于机械式功能转 换开关接触不良或电子开关电路的集成电路损坏。对于无声故 障，主要用干扰法，从输出端开始由后向前逐步进行检查。 (2)故障原因及处理措施 功能开关接触不良，清洗开关。电子开关集成电路损坏，更换 新件。
