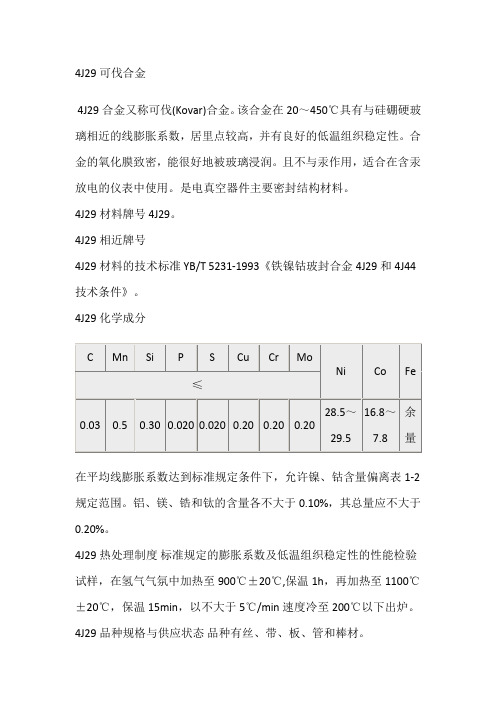

4J29可伐合金4J29合金又称可伐(Kovar)合金。
该合金在20～450℃具有与硅硼硬玻璃相近的线膨胀系数，居里点较高，并有良好的低温组织稳定性。
合金的氧化膜致密，能很好地被玻璃浸润。
且不与汞作用，适合在含汞放电的仪表中使用。
是电真空器件主要密封结构材料。
4J29材料牌号 4J29。
4J29相近牌号4J29材料的技术标准 YB/T 5231-1993《铁镍钴玻封合金4J29和4J44技术条件》。
4J29化学成分在平均线膨胀系数达到标准规定条件下，允许镍、钴含量偏离表1-2规定范围。
铝、镁、锆和钛的含量各不大于0.10%，其总量应不大于0.20%。
4J29热处理制度标准规定的膨胀系数及低温组织稳定性的性能检验试样，在氢气气氛中加热至900℃±20℃,保温1h，再加热至1100℃±20℃，保温15min，以不大于5℃/min速度冷至200℃以下出炉。
4J29品种规格与供应状态品种有丝、带、板、管和棒材。
4J29熔炼与铸造工艺用非真空感应炉、真空感应炉或电弧炉熔炼。
4J29应用概况与特殊要求该合金是国际通用的典型的Fe-Ni-Co硬玻璃封接合金。
经航空工厂长期使用，性能稳定。
主要用于电真空元器件如发射管、振荡管、引燃管、磁控管、晶体管、密封插头、继电器、集成电路的引出线、底盘、外壳、支架等的玻璃封接。
在应用中应使选用的玻璃与合金的膨胀系数相匹配。
根据使用温度严格检验其低温组织稳定性。
在加工过程中应进行适当的热处理，以保证材料具有良好的深冲引伸性能。
当使用锻材时应严格检验其气密性。
二、4J29物理及化学性能4J29热性能4J29溶化温度范围该合金溶化温度约为1450℃[1,2]。
4J29热导率见表2-1。
4J29比热容在0℃时，比热容为440J/(kg•℃)；在430℃时，比热容为649J/(kg•℃)。
4J29线膨胀系数标准规定α1(20～400℃)=(4.6～5.2)×10-6℃-1；α1(20～450℃)=(5.1～5.5)×10-6℃-1(当用于晶体管时上限为5.6×10-6℃-1)。
4J52铁镍定膨胀玻封合金概述4J52合金是一种由铁、镍为主要成分的合金材料，主要用于需要与玻璃或陶瓷材料进行良好封接的应用。
它的最大特点是具有接近玻璃或陶瓷的热膨胀系数，这使得它在各种电子、光学和精密仪器的制造过程中，尤其是需要高温稳定性的领域中，表现出优异的性能。
4J52合金的典型应用包括封装材料、气体放电管、电子器件封装、光学元件及其他高科技产品的制造。
由于其热膨胀系数的稳定性，4J52合金能够有效防止因热胀冷缩导致的界面裂纹或结构失效，确保长期的使用稳定性和可靠性。
一、4J52铁镍定膨胀玻封合金的化学成分4J52合金主要由铁（Fe）、镍（Ni）以及少量其他元素组成。
其典型的化学成分如下：•镍（Ni）：45–52%•铁（Fe）：余量•铬（Cr）：0.4%以下•硅（Si）：0.4%以下•碳（C）：0.1%以下•锰（Mn）：0.5%以下•其他元素：如磷（P）、硫（S）等微量元素镍是此合金的主要成分，决定了合金的热膨胀特性。
铬和硅的添加则有助于提高合金的耐蚀性和强度。
合金的整体设计使其在热膨胀系数上与常见的玻璃材料（例如铅玻璃或硅酸盐玻璃）非常接近，从而确保与这些材料的封接性能。
二、4J52铁镍定膨胀合金的物理性能2.1 热膨胀系数4J52合金最显著的特点就是其热膨胀系数与玻璃或陶瓷材料的匹配性。
合金的线膨胀系数（CTE）通常为：•线膨胀系数（CTE）：约为10.4 × 10⁻⁻/K（温度范围：20⁻至300⁻）这一热膨胀系数使得4J52合金在与玻璃进行封接时，能够有效减少因温度变化而导致的应力和裂纹问题，尤其在高温环境下的稳定性表现良好。
2.2 密度•密度：约为8.1–8.3 g/cm³由于4J52合金含有较高比例的镍，它的密度适中，既保证了材料的强度，又保持了良好的加工性。
2.3 电导率与热导率4J52合金的电导率和热导率通常与其高镍含量相关。
具体数据如下：•电导率：约为10%–20% IACS（国际铜标准电导率）•热导率：约为10 W/m·K这种热导率和电导率使得4J52合金适用于要求电气隔离且需要热稳定的应用。

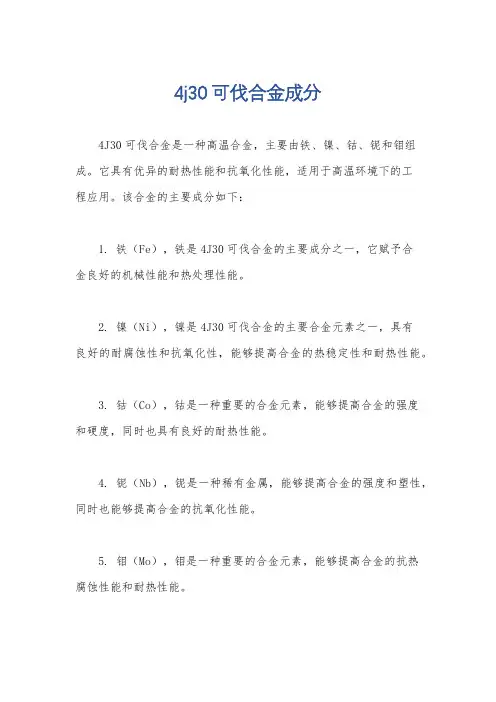

4j30可伐合金成分
4J30可伐合金是一种高温合金，主要由铁、镍、钴、铌和钼组成。
它具有优异的耐热性能和抗氧化性能，适用于高温环境下的工
程应用。
该合金的主要成分如下：
1. 铁（Fe），铁是4J30可伐合金的主要成分之一，它赋予合
金良好的机械性能和热处理性能。
2. 镍（Ni），镍是4J30可伐合金的主要合金元素之一，具有
良好的耐腐蚀性和抗氧化性，能够提高合金的热稳定性和耐热性能。
3. 钴（Co），钴是一种重要的合金元素，能够提高合金的强度
和硬度，同时也具有良好的耐热性能。
4. 铌（Nb），铌是一种稀有金属，能够提高合金的强度和塑性，同时也能够提高合金的抗氧化性能。
5. 钼（Mo），钼是一种重要的合金元素，能够提高合金的抗热
腐蚀性能和耐热性能。
4J30可伐合金凭借其优异的耐热性能和抗氧化性能，在航空航天、石油化工、电子通讯等高温领域得到了广泛的应用。
其成分设
计合理，使得合金在高温环境下具有良好的机械性能和化学稳定性，为各种高温工程提供了可靠的材料支持。
贵金属及其合金复合钎料规范1.范围本规范规定了贵金属及其合金复合钎料的要求、质量保证规定、交货准备等。
本规范适用于电子元器件封装钎焊用的Ag72Cu/4J29 复合钎料及用于硬质合金与钢钎焊的AgCuZnMnNi/CuMn 复合钎料.2.规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注明日期的引用文件，其随后所有的修改（不包含勘误的内容）或修订版均不适用于本规范。
鼓励根据本规范达成协议的各方研究是否选择用这些文件的最新版本.凡是未注明日期的引用文件，其最新版本适用于本规范.GB/T 15072(所有部分）贵金属及其合金化学分析方法.GT/T 15077 贵金属及其合金材料几何尺寸测量方法.GB/T 15159-1994 贵金属及其合金复合带材.GJB 950.2 贵金属及其金微量元素分析方法ICP--AES法测定银及银合金中微量铅锑铋铁。
GJB 6468-2008 金锡合金钎料规范.SJ/T 11026 电子器件用银铜钎焊料的分析方法原子吸分光光度测定铁、镉、锌YB/T 5231-1993 铁镍钴玻封合金4J29和4J44技术条件。
YS/T 370 贵金属及其合金金相试样制备方法.3.要求3.1 化学成分3.1.1 Ag72Cu/4J29 复合钎料其基材4J29 的化学成分应符合YB/T 5231-1993 的规定；复层材料Ag72Cu 的化学成分应符合表1的规定。
本规范中产品的化学成分为复层材料的化学成分.3.1.2 AgCuZnMnNi/CuMn 复合钎料其基材CuMn 成分应符合表2 的规定，复层材料AgCuZnMnNi 的化学成分应符合表 3 的规定。
本规范中产品的化学成分为复层材料的化学成分。
3.2 几何尺寸3.2.1 产品断面示意图如图1 所示。
3.2.2 产品的几何尺寸及其允许偏差应符合表4 的规定。
3.3 复合牢固度产品复合层应结合牢固。
3.4 表面状况产品表面粗糙度Rz 应不大于3.2um.3.5 外观质量3.5.1产品表面应光洁、平整，但允许有少量目视不可见的小气泡和不超出总厚度允许偏差的局部划伤、斑点、辊印、凹坑等缺陷.3.5.2 产品边缘应整齐，但允许有不超出宽度允许偏差的裂口和不超出总厚度允许偏差的轻微的卷边和毛刺。

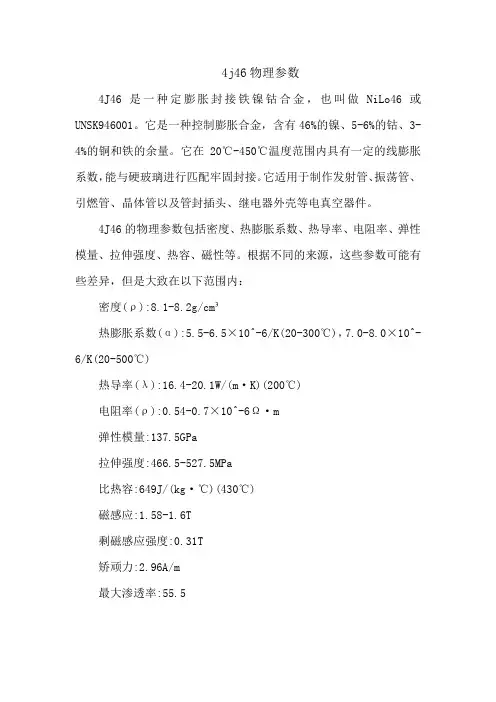

4j46物理参数
4J46是一种定膨胀封接铁镍钴合金，也叫做NiLo46或UNSK946001。
它是一种控制膨胀合金，含有46%的镍、5-6%的钴、3-4%的铜和铁的余量。
它在20℃-450℃温度范围内具有一定的线膨胀系数，能与硬玻璃进行匹配牢固封接。
它适用于制作发射管、振荡管、引燃管、晶体管以及管封插头、继电器外壳等电真空器件。
4J46的物理参数包括密度、热膨胀系数、热导率、电阻率、弹性模量、拉伸强度、热容、磁性等。
根据不同的来源，这些参数可能有些差异，但是大致在以下范围内：
密度(ρ):8.1-8.2g/cm³
热膨胀系数(α):5.5-6.5×10^-6/K(20-300℃)，7.0-8.0×10^-6/K(20-500℃)
热导率(λ):16.4-20.1W/(m·K)(200℃)
电阻率(ρ):0.54-0.7×10^-6Ω·m
弹性模量:137.5GPa
拉伸强度:466.5-527.5MPa
比热容:649J/(kg·℃)(430℃)
磁感应:1.58-1.6T
剩磁感应强度:0.31T
矫顽力:2.96A/m
最大渗透率:55.5。

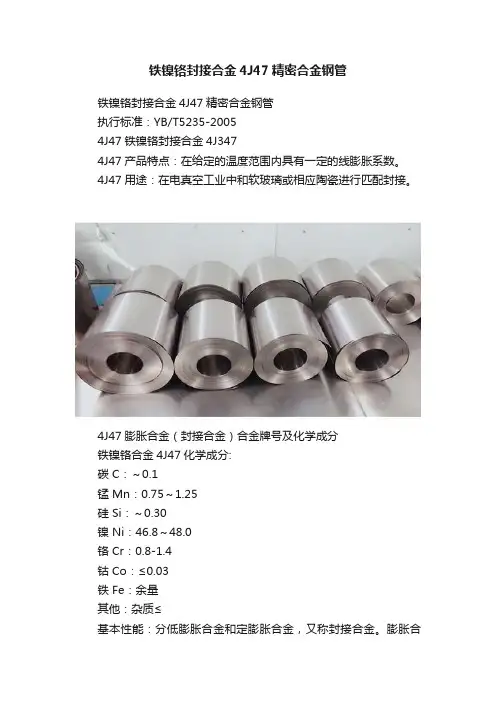

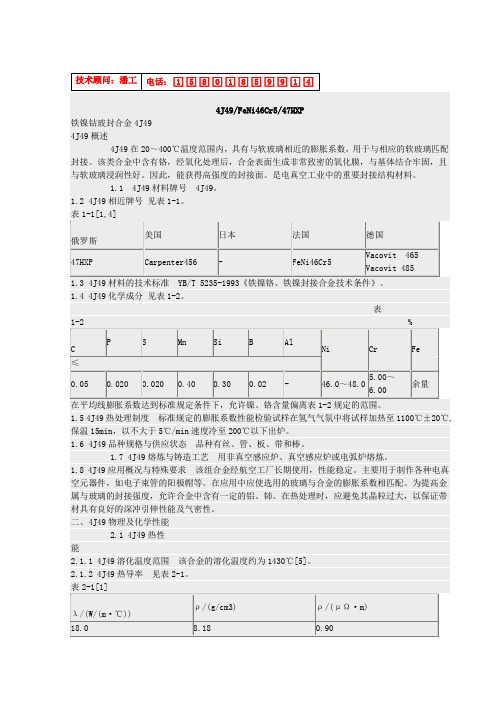

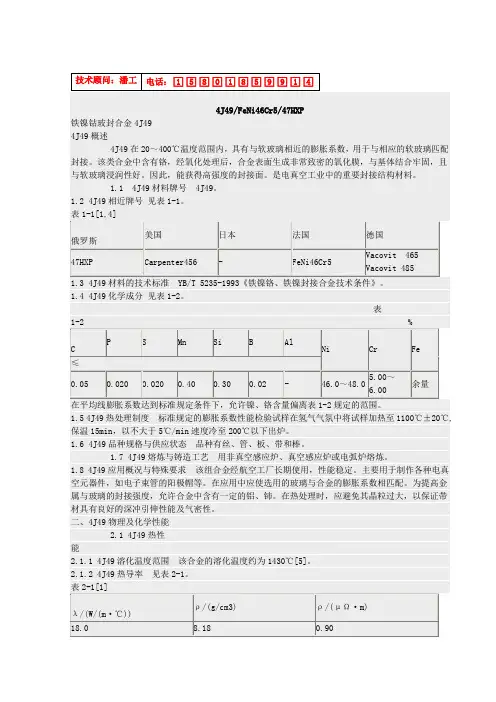

铁镍铬封接合金4J47精密合金钢管铁镍铬封接合金4J47精密合金钢管执行标准：YB/T5235-20054J47铁镍铬封接合金4J3474J47产品特点：在给定的温度范围内具有一定的线膨胀系数。
4J47用途：在电真空工业中和软玻璃或相应陶瓷进行匹配封接。
4J47膨胀合金（封接合金）合金牌号及化学成分铁镍铬合金4J47化学成分:碳 C：～0.1锰 Mn：0.75～1.25硅 Si：～0.30镍 Ni：46.8～48.0铬 Cr：0.8-1.4钴 Co：≤0.03铁 Fe：余量其他：杂质≤基本性能：分低膨胀合金和定膨胀合金，又称封接合金。
膨胀合金除具有特定的热膨胀系数外，根据不同用途还要求有良好的封接性，可焊性、耐蚀性、可加工性和易切削性，并且在使用温度范围内不允许有引起膨胀特性明显变化的相变，其产品一般为棒材、板材、带材和管材等。
1J—系列—软磁合金2J—系列—变形永磁合金3J—系列—弹性合金4J—系列—膨胀合金5J—系列—热双金属6J—系列—精密电阻合金执行标准：GB、AMS、UNS、ASTM、ASME、DIN、EN…等生产工艺：电炉料、热轧、锻轧、精扎、电渣料、机轧、挤压、连铸、冷拔、浇铸、冷拉等。
工艺流程：电炉熔炼→LF炉精炼→水平连铸→电渣重熔→热轧→退火→酸洗→冷轧。
材料用途：机械制造，精密电子，化工设备，金属制品，轨道交通，汽车用，核电，结构制管，食用机械，压力容器，家用电器，电梯，建筑装饰，卫生洁具，太阳能，餐饮厨具，日用电器。
主要客户群：模具厂，机械厂，研究院，机械科学研究院，化工事业研究院、食品加工厂。
镍基合金性能与要求：1、合金中铌含量高,合金中的铌偏析程度与治金工艺直接有关。
2、为避免钢锭中的元素偏析过重，采用的钢锭直径不大于508mm。
3、经均匀化处理的合金具有良好的热加工性能，钢锭的开坯加热温度不得超过1120℃。
4、该合金的晶粒度平均尺寸与锻件的变形程度、终锻温度密切相关。

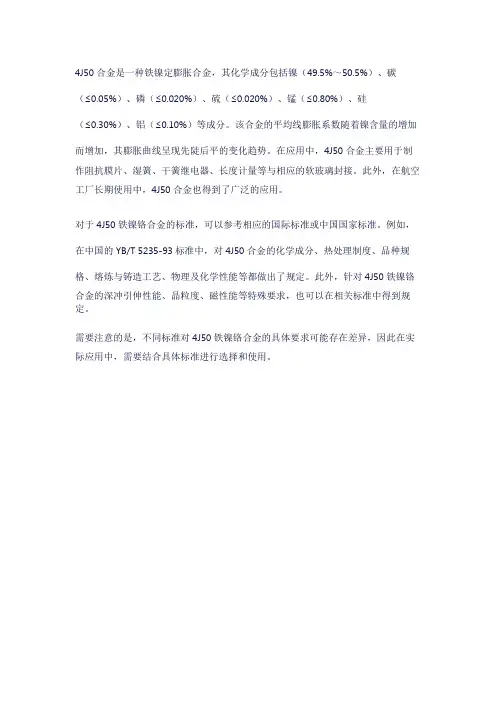

4J50合金是一种铁镍定膨胀合金，其化学成分包括镍（49.5%～50.5%）、碳
（≤0.05%）、磷（≤0.020%）、硫（≤0.020%）、锰（≤0.80%）、硅
（≤0.30%）、铝（≤0.10%）等成分。
该合金的平均线膨胀系数随着镍含量的增加而增加，其膨胀曲线呈现先陡后平的变化趋势。
在应用中，4J50合金主要用于制作阻抗膜片、湿簧、干簧继电器、长度计量等与相应的软玻璃封接。
此外，在航空工厂长期使用中，4J50合金也得到了广泛的应用。
对于4J50铁镍铬合金的标准，可以参考相应的国际标准或中国国家标准。
例如，在中国的YB/T 5235-93标准中，对4J50合金的化学成分、热处理制度、品种规格、熔炼与铸造工艺、物理及化学性能等都做出了规定。
此外，针对4J50铁镍铬
合金的深冲引伸性能、晶粒度、磁性能等特殊要求，也可以在相关标准中得到规定。
需要注意的是，不同标准对4J50铁镍铬合金的具体要求可能存在差异，因此在实际应用中，需要结合具体标准进行选择和使用。

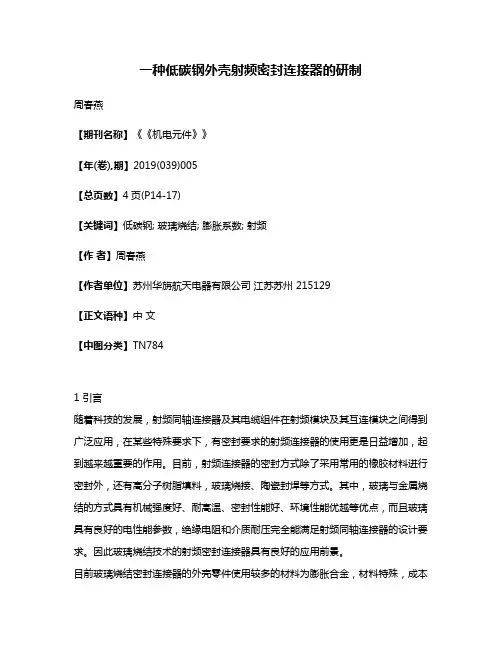

一种低碳钢外壳射频密封连接器的研制周春燕【期刊名称】《《机电元件》》【年(卷),期】2019(039)005【总页数】4页(P14-17)【关键词】低碳钢; 玻璃烧结; 膨胀系数; 射频【作者】周春燕【作者单位】苏州华旃航天电器有限公司江苏苏州 215129【正文语种】中文【中图分类】TN7841 引言随着科技的发展，射频同轴连接器及其电缆组件在射频模块及其互连模块之间得到广泛应用，在某些特殊要求下，有密封要求的射频连接器的使用更是日益增加，起到越来越重要的作用。
