实验探究力的平行四边形定则编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（实验探究力的平行四边形定则）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为实验探究力的平行四边形定则的全部内容。
实验:探究力的平行四边形定则一、实验目的1．会使用弹簧测力计．2．验证互成角度的两个力合成时的平行四边形定则．二、实验原理1．等效法：一个力F′的作用效果和两个力F1、F2的作用效果都是让同一条一端固定的橡皮条伸长到同一点，所以一个力F′就是这两个力F1和F2的合力，作出力F′的图示，如图所示．2．平行四边形法：根据平行四边形定则作出力F1和F2的合力F的图示．3．验证:比较F和F′的大小和方向是否相同，若在误差允许的范围内相同，则验证了力的平行四边形定则．三、实验器材方木板、白纸，弹簧测力计(两只），橡皮条，细绳套（两个），三角板，刻度尺,图钉(几个)．四、实验步骤1．在水平桌面上平放一块方木板,在方木板上铺一张白纸,用图钉把白纸固定在方木板上．2．用图钉把橡皮条的一端固定在板上的A点，在橡皮条的另一端拴上两条细绳，细绳的另一端各系上细绳套．3．用两个弹簧测力计分别钩住细绳套，互成角度地拉橡皮条，将结点拉到某一位置O，如图所示．4．用铅笔描下O点的位置和两条细绳的方向,读出并记录两个弹簧测力计的示数．5．用铅笔和刻度尺在白纸上从O点沿两条细绳的方向画直线,按一定的标度作出两个力F1和F的图示，并以F1和F2为邻边用刻度尺和三角板作平行四边形，过O点的平行四边形的对角2线即为合力F。
6．只用一个弹簧测力计，通过细绳把橡皮条的结点拉到同样的位置O，读出并记录弹簧测力计的示数，记下细绳的方向,按同一标度用刻度尺从O点作出这个力F′的图示．7．比较F′与用平行四边形定则求出的合力F的大小和方向，看它们在实验误差允许的范围内是否相等．8．改变F1和F2的大小和方向，再做两次实验．五、注意事项1．同一实验中的两只弹簧测力计的选取方法是：将两只弹簧测力计调零后互钩对拉，若两只弹簧测力计在对拉过程中，读数相同，则可选；若读数不同,应调整或另换2．在同一次实验中，使橡皮条拉长时,结点O位置一定要相同．3．用两只弹簧测力计钩住绳套互成角度地拉橡皮条时，夹角不宜太大也不宜太小，在60°～100°之间为宜．4．读数时应注意使弹簧测力计与木板平行，并使细绳套与弹簧测力计的轴线在同一条直线上，避免弹簧测力计的外壳与弹簧测力计的限位卡之间有摩擦．读数时眼睛要正视弹簧测力计的刻度，在合力不超过量程及橡皮条弹性限度的前提下，拉力的数值尽量大些．5．细绳套应适当长一些，便于确定力的方向．不要直接沿细绳套的方向画直线,应在细绳套末端用铅笔画一个点,去掉细绳套后，再将所标点与O点连接，即可确定力的方向．6．在同一次实验中，画力的图示所选定的标度要相同，并且要恰当选取标度，使所作力的图示稍大一些．六、误差分析1．弹簧测力计本身的误差．2．读数误差和作图误差．3．两分力F1、F2间夹角θ越大，用平行四边形定则作图得出的合力F的误差ΔF也越大．【课堂练习】1．在“验证力的平行四边形定则”的实验中，合力与分力的作用效果相同，这里作用效果是指（）A．弹簧测力计的弹簧被拉长B．固定橡皮条的图钉受拉力产生形变C．细绳套受拉力产生形变D．使橡皮条在同一方向上伸长到同一长度2．在探究求合力的方法时，先将橡皮条的一端固定在水平木板上，另一端系上带有绳套的两根细绳．实验时，需要两次拉伸橡皮条，一次是通过两细绳用两个弹簧秤互成角度地拉橡皮条，另一次是用一个弹簧秤通过细绳拉橡皮条．(1）实验对两次拉伸橡皮条的要求中，下列哪些说法是正确的________(填字母代号）．A．将橡皮条拉伸相同长度即可B．将橡皮条沿相同方向拉到相同长度C．将弹簧秤都拉伸到相同刻度D．将橡皮条和绳的结点拉到相同位置(2）同学们在操作过程中有如下议论,其中对减小实验误差有益的说法是________（填字母代号）．A．两细绳必须等长B．弹簧秤、细绳、橡皮条都应与木板平行C．用两弹簧秤同时拉细绳时两弹簧秤示数之差应尽可能大D．拉橡皮条的细绳要长些，标记同一细绳方向的两点要远些3.某同学做“验证力的平行四边形定则"实验时，主要步骤是：A．在桌上放一块方木板，在方木板上铺一张白纸,用图钉把白纸钉在方木板上B．用图钉把橡皮条的一端固定在板上的A点,在橡皮条的另一端拴上两条细绳，细绳的另一端系着绳套C．用两个弹簧测力计分别钩住绳套，互成角度地拉橡皮条，使橡皮条伸长，结点到达某一位置O，记录下O点的位置,读出两个弹簧测力计的示数D．按选好的标度，用铅笔和刻度尺作出两个弹簧测力计的拉力F1和F2的图示，并用平行四边形定则求出合力FE．只用一个弹簧测力计，通过细绳套拉橡皮条使其伸长，读出弹簧测力计的示数，记下细绳的方向,按同一标度作出这个力F′的图示F．比较F′和F的大小和方向，看它们是否相同，得出结论上述步骤中：(1)有重要遗漏的步骤的序号是________和________．(2）遗漏的内容分别是______________________________和________________________________________．。

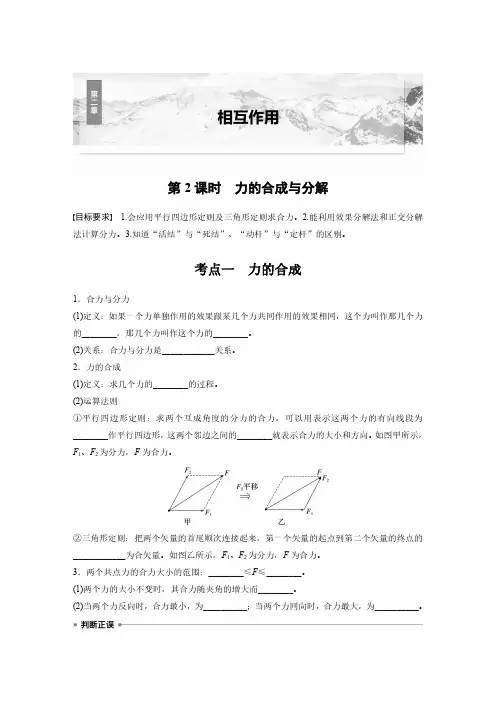

第2课时力的合成与分解目标要求 1.会应用平行四边形定则及三角形定则求合力。
2.能利用效果分解法和正交分解法计算分力。
3.知道“活结”与“死结”、“动杆”与“定杆”的区别。
考点一力的合成1．合力与分力(1)定义：如果一个力单独作用的效果跟某几个力共同作用的效果相同，这个力叫作那几个力的________，那几个力叫作这个力的________。
(2)关系：合力与分力是____________关系。
2．力的合成(1)定义：求几个力的________的过程。
(2)运算法则①平行四边形定则：求两个互成角度的分力的合力，可以用表示这两个力的有向线段为________作平行四边形，这两个邻边之间的________就表示合力的大小和方向。
如图甲所示，F1、F2为分力，F为合力。
②三角形定则：把两个矢量的首尾顺次连接起来，第一个矢量的起点到第二个矢量的终点的____________为合矢量。
如图乙所示，F1、F2为分力，F为合力。
3．两个共点力的合力大小的范围：________≤F≤________。
(1)两个力的大小不变时，其合力随夹角的增大而________。
(2)当两个力反向时，合力最小，为__________；当两个力同向时，合力最大，为__________。
1．合力和分力可以同时作用在一个物体上。
()2．两个力的合力一定比任一分力大。
()3．两分力同时增大1倍，合力也增大1倍。
()4．两分力都增加10N ，合力也增加10N 。
()思考1．互成角度的两个力，其中一个力增大后，合力一定增大吗？请作图说明。
________________________________________________________________________________________________________________________________________________2．(1)有三个共点力F 1＝8N ，F 2＝7N ，F 3＝10N ，则这三个力合力的最大值为______N ，最小值为________N 。

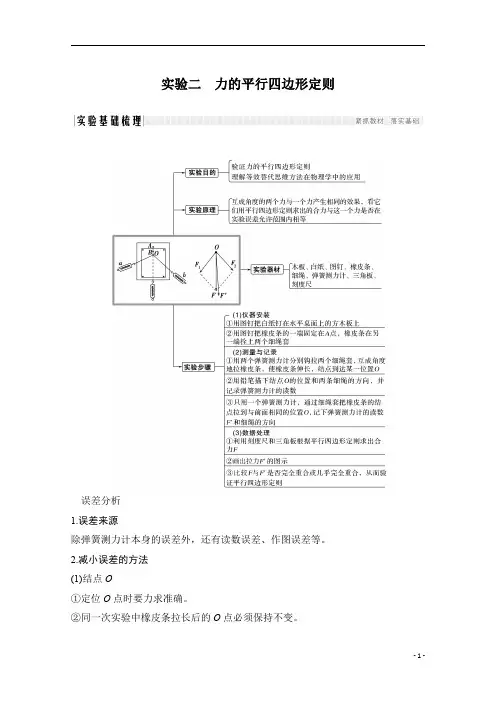

实验二力的平行四边形定则误差分析1.误差来源除弹簧测力计本身的误差外，还有读数误差、作图误差等。
2.减小误差的方法(1)结点O①定位O点时要力求准确。
②同一次实验中橡皮条拉长后的O点必须保持不变。
(2)拉力①用弹簧测力计测拉力时要使拉力沿弹簧测力计轴线方向。
②应尽量使橡皮条、弹簧测力计和细绳套位于与纸面平行的同一平面内。
③两个分力F1、F2间的夹角θ不要太大或太小。
(3)作图①在同一次实验中，选定的标度要相同。
②严格按力的图示要求和几何作图法作出平行四边形，求出合力。
注意事项操作不忘“三”“二”“一”用两个弹簧测力计拉橡皮条时的“三记录”(记录两弹簧测力计示数、两细绳方向和结点O的位置)，用一个弹簧测力计拉橡皮条时的“二记录”(记录弹簧测力计示数和细绳方向)及“一注意”(结点O的位置必须在同一位置)等。
热点一实验原理与实验操作【例1】(2019·江苏省天一中学高三11月月考)某同学做“验证力的平行四边形定则”的实验情况如图1甲所示，其中A为固定橡皮条的图钉，O为橡皮条与细绳的结点，OB与OC为细绳。
图乙是在白纸上根据实验结果画出的图。
图1(1)如果没有操作失误，图乙中的F与F′两力中，方向一定沿AO方向的是________。
(2)本实验采用的科学方法是________。
A.理想实验法B.等效替代法C.控制变量法D.建立物理模型法图2(3)本实验用的弹簧测力计示数的单位为N，则图2的示数为________N。
(4)为减小实验误差，下列措施正确的是________。
A.两条细绳的夹角必须很大B.弹簧测力计、细绳、橡皮筋都应与木板平面平行C.拉橡皮筋的细绳要稍长一些，标记同一条细绳的方向时两标记点要适当近一些D.应尽量避免弹簧测力计与木板间的摩擦解析(1)F是通过作图的方法得到合力的理论值，而F′是通过一个弹簧测力计沿AO方向拉橡皮条，使橡皮条伸长到O点，使得一个弹簧测力计的拉力与两个弹簧测力计的拉力效果相同，测量出的合力，故方向一定沿AO方向的是F′，由于误差的存在F和F′方向并不重合。
第2讲力的合成与分解[课标要求]1．了解力的合成与分解；知道矢量和标量。
2．会应用平行四边形定则或三角形定则求合力。
3．能利用效果分解法和正交分解法计算分力。
考点一力的合成1．合力与分力(1)定义：如果一个力单独作用的效果跟几个力共同作用的效果相同，这个力就叫作那几个力的合力，那几个力就叫作这个力的分力。
(2)关系：合力和分力是等效替代的关系。
2．共点力：作用在物体的同一点，或作用线的延长线交于一点的力。
3．力的合成(1)定义：求几个力的合力的过程。
(2)运算法则①平行四边形定则：求两个互成角度的力的合力，可以用表示这两个力的有向线段为邻边作平行四边形，这两个邻边之间的对角线就代表合力的大小和方向，如图甲所示。
②三角形定则：把两个矢量首尾相连，从而求出合矢量的方法，如图乙所示。
自主训练1两个力的合成及合力的范围如图为两个大小不变、夹角θ变化的力的合力的大小F与θ角之间的关系图像(0≤θ≤2π)，下列说法中正确的是()A．合力大小的变化范围是0≤F≤14NB．合力大小的变化范围是2N≤F≤10NC．这两个分力的大小分别为6N和8ND ．这两个分力的大小分别为2N 和8N 答案：C解析：由题图可知，当两力夹角为π时，两力的合力为2N ，而当两力夹角为π2时，两力的合力为10N ，则这两个力的大小分别为6N 、8N ，故C 正确，D 错误；当两个力方向相同时，合力大小等于这两个力的大小之和14N ；当两个力方向相反时，合力大小等于这两个力的大小之差2N ，由此可见，合力大小的变化范围是2N ≤F ≤14N ，故A 、B 错误。
自主训练2作图法求合力(2023·浙江嘉兴模拟)如图所示，某物体同时受到共面的三个共点力作用，坐标纸小方格边长的长度对应1N 大小的力。
甲、乙、丙、丁四种情况中，关于三个共点力的合力大小，下列说法正确的是()A ．甲图最小B ．乙图为8NC ．丙图为5ND ．丁图为1N答案：D解析：由题图可知，F 甲＝2N ，方向竖直向上；F 乙＝45N ，方向斜向右下；F 丙＝25N ，方向斜向左上；F 丁＝1N ，方向竖直向上；则题图丁的合力最小，为1N ，故选D 。
第2讲力的合成与分解[基础知识·填一填][知识点1] 力的合成1．合力与分力（1)定义：如果几个力共同作用产生的效果与一个力的作用效果相同，这一个力就叫做那几个力的合力，那几个力叫做这一个力的分力。
（2）关系：合力与分力是等效替代关系．2．力的合成（1)定义：求几个力的合力的过程．（2)运算法则①平行四边形定则：求两个互成角度的共点力的合力，可以用表示这两个力的线段为邻边作平行四边形，这两个邻边之间的对角线就表示合力的大小和方向。
②三角形定则：把两个矢量的首尾顺次连接起来，第一个矢量的首到第二个矢量的尾的有向线段为合矢量．判断正误，正确的划“√”,错误的划“×"．(1)两个力的合力一定大于任一个分力．(×)(2)合力与分力是等效替代关系，因此受力分析时不能重复分析．(√)（3)1 N和2 N的合力一定等于3 N．(×）(4）合力可能大于每一个分力，也可能小于每一个分力，还可能大于一个分力而小于另一个分力．(√)[知识点2］力的分解1．定义求一个力的分力的过程，力的分解是力的合成的逆运算．2．遵循的原则（1）平行四边形定则．（2) 三角形定则．3．分解方法(1)力的效果分解法．(2)正交分解法．判断正误,正确的划“√”，错误的划“×”．(1）8 N的力能够分解成5 N和3 N的两个分力．(√)(2）力的分解必须按效果分解．（×）(3)互成角度的两个力的合力与两力一定构成封闭的三角形．（√）[知识点3］矢量和标量1．矢量既有大小又有方向的物理量，合成时遵循平行四边形定则．如速度、力等．2．标量只有大小没有方向的物理量，求和时按算术法则相加．如路程、动能等．[教材挖掘·做一做]1．(人教版必修 1 P62实验改编)如图(甲）所示，用两个弹簧测力计（方向不同）拉住物块，稳定时弹簧测力计示数分别为F1，F2；如图（乙)所示,把同一物块挂在一个弹簧测力计的下面，稳定时弹簧测力计的示数为F。
课时2学生实验：探究共点力合成的规律[学习目标] 1.验证互成角度的两个力合成的平行四边形定则.2.练习用作图法求两个力的合力．一、实验仪器图板、白纸、弹簧测力计(两只)、橡皮筋、细绳套(两个)、三角板、刻度尺、图钉(若干)、铅笔．二、实验原理1．合力F′的确定：一个力F′的作用效果与两个共点力F1与F2共同作用的效果都是把橡皮筋拉伸到某点，则F′为F1和F2的合力．2．合力理论值F的确定：根据平行四边形定则作出F1和F2的合力F的图示．3．平行四边形定则的验证：在实验误差允许的范围内，比较F′和F是否大小相等、方向相同．三、实验步骤1．在水平放置的图板上用图钉固定一张白纸，如图1甲所示，用图钉把橡皮筋的一端固定在图板上A点，在橡皮筋的另一端拴上两个细绳套．图12．用两个弹簧测力计分别钩住两个细绳套，互成角度地拉橡皮筋将结点拉到某位置O，用铅笔描下结点的位置、细绳套的方向，并记录两弹簧测力计的读数．3．如图乙所示，利用刻度尺和三角板，按适当的比例作出两个弹簧测力计的拉力F1和F2的图示，以F1、F2为邻边画出平行四边形，并画出对角线F.4．用一个弹簧测力计把橡皮筋拉到同一位置O，记下弹簧测力计的读数和细绳套的方向，并用同样的比例作出这个力F′的图示．5．比较F与F′的大小和方向，看它们在实验误差允许范围内是否相同，从而验证平行四边形定则．四、注意事项1．结点(1)定位O点时要力求准确；(2)同一次实验中橡皮筋拉长后的O点必须保持位置不变．2．拉力(1)用弹簧测力计测拉力时要使拉力沿弹簧测力计轴线方向；(2)应使橡皮筋、弹簧测力计和细绳套位于与纸面平行的同一平面内；(3)两个分力F1、F2间的夹角θ不要太大或太小．3．作图(1)在同一次实验中，选定的比例要相同；(2)严格按力的图示要求和几何作图法作出平行四边形，求出合力．五、误差分析1．弹簧测力计使用前没调零会造成误差．2．使用中，弹簧测力计的弹簧和外壳之间、指针和外壳之间或弹簧测力计的外壳和纸面之间有摩擦力存在，会造成误差．3．两次测量拉力时，橡皮筋的结点没有拉到同一点会造成偶然误差．4．两个分力的夹角太小或太大以及F1、F2数值太小，应用平行四边形定则作图时，都会造成偶然误差.一、实验原理及步骤例1(2019·济南一中期中)在“探究共点力合成的规律”的实验中，需要将橡皮条的一端固定在水平木板上，先用一个弹簧测力计拉橡皮条的另一端到某一点并记下该点的位置O；再将橡皮条的另一端系两根细绳，细绳的另一端都有绳套，用两个弹簧测力计分别钩住绳套，并互成角度地拉橡皮条．(1)某同学认为在此过程中必须注意以下几项：A．两根细绳必须等长B．橡皮条应与两绳夹角的平分线在同一直线上C．在使用弹簧测力计时要注意使弹簧测力计与木板平面平行D．在用两个弹簧测力计同时拉细绳时要注意两个弹簧测力计的读数相等E．在用两个弹簧测力计同时拉细绳时必须将橡皮条的另一端拉到位置O其中正确的是________．(填入相应的字母)(2)“探究共点力合成的规律”的实验情况如图2甲所示，其中A为固定橡皮条的图钉，O为橡皮条与细绳的结点，OB和OC为细绳．图乙是在白纸上根据实验结果画出的图．图2①图乙中的F与F′两力中，方向一定沿AO方向是________．②本实验采用的科学方法是________．A．理想实验法B．等效替代法C．控制变量法D．建立物理模型法答案(1)CE(2)①F′②B二、实验数据处理例2(2017·全国卷Ⅲ) 某探究小组做“探究力的平行四边形定则”实验，将画有坐标轴(横轴为x轴，纵轴为y轴，最小刻度表示1 mm)的纸贴在水平桌面上，如图3(a)所示．将橡皮筋的一端Q固定在y轴上的B点(位于图示部分之外)，另一端P位于y轴上的A点时，橡皮筋处于原长．(1)用一只测力计将橡皮筋的P端沿y轴从A点拉至坐标原点O，此时拉力F的大小可由测力计读出．测力计的示数如图(b)所示，F的大小为________N.(2)撤去(1)中的拉力，橡皮筋P端回到A点，现使用两个测力计同时拉橡皮筋，再次将P端拉至O点．此时观察到两个拉力分别沿图(a)中两条虚线所示的方向，由测力计的示数读出两个拉力的大小分别为F1＝4.2 N和F2＝5.6 N.(ⅰ)用5 mm长度的线段表示1 N的力，以O点为作用点，在图(a)中画出力F1、F2的图示，然后按平行四边形定则画出它们的合力F合；图3(ⅱ)F合的大小为________N，F合与拉力F的夹角的正切值为________．若F合与拉力F的大小及方向的偏差均在实验所允许的误差范围之内，则该实验验证了力的平行四边形定则．答案(1)4.0(2)(ⅰ)见解析图(ⅱ)4.00.05解析(1)由图(b)可知，F的大小为4.0 N.(2)(ⅰ)F1长度为21 mm，F2长度为28 mm，画出力F1、F2的图示，如图所示．(ⅱ)用刻度尺量出F合的线段长约为20 mm，所以F合大小为4.0 N，量出合力箭头处到y轴的距离和所作合力在y轴投影的长度，则F合与拉力F的夹角的正切值为0.05.三、实验创新例3有同学利用如图4所示的装置来探究共点力合成的规律：在竖直木板上铺有白纸，固定两个光滑的滑轮A和B，将绳子打一个结点O，每个钩码的重量相等，当系统达到平衡时，根据钩码个数读出三根绳子的拉力T OA、T OB和T OC，回答下列问题：图4(1)改变钩码个数，实验能完成的是________；A．钩码的个数N1＝N2＝2，N3＝4B．钩码的个数N1＝N3＝3，N2＝4C．钩码的个数N1＝N2＝N3＝4D．钩码的个数N1＝3，N2＝4，N3＝5(2)在拆下钩码和绳子前，最重要的一个步骤是________；A．标记结点O的位置，并记录OA、OB、OC三段绳子的方向和钩码个数B．量出OA、OB、OC三段绳子的长度C．用量角器量出三段绳子之间的夹角D．用天平测出钩码的质量(3)在作图时，你认为图5中________(选填“甲”或“乙”)是正确的．图5答案(1)BCD(2)A(3)甲解析(1)对O点受力分析如图所示，OA、OB、OC分别表示T OA、T OB、T OC的大小，由于结点在三个共点力的作用下处于平衡状态，所以T OA、T OB的合力大小等于T OC，且|T OA－T OB|<T OC<T OA＋T OB，故B、C、D能完成实验．(2)为探究求合力的方法，必须作受力图，所以先明确受力点，其次要作出力的方向并读出力的大小，最后作出力的图示．因此应从力的三要素角度出发，要标记结点O的位置并记录钩码的个数和OA、OB、OC三段绳子的方向，故A正确，B、C、D错误．(3)以O点为研究对象，F3的实际作用效果在OC这条线上，由于误差的存在，F1、F2的合力的理论值与实际值有一定偏差，故题图甲符合实际，题图乙不符合实际．1．某同学做“探究共点力合成的规律”实验时，主要步骤有：A．在桌上放一块方木板，在方木板上铺一张白纸，用图钉把白纸钉在方木板上；B．用图钉把橡皮条的一端固定在板上的A点，在橡皮条的另一端拴上两条细绳，细绳的另一端系着绳套；C．用两个弹簧测力计分别钩住绳套，互成角度地拉橡皮条，使橡皮条伸长，结点到达某一位置O，记录下O点的位置，读出两个弹簧测力计的示数；D．按选好的标度，用铅笔和刻度尺作出两只弹簧测力计的拉力F1和F2的图示，并用平行四边形定则求出合力F；E．只用一只弹簧测力计，通过细绳套拉橡皮条使其伸长，读出弹簧测力计的示数，记下细绳的方向，按同一标度作出这个力F′的图示；F．比较F′和F的大小和方向，看它们是否相同，得出结论．上述步骤中：(1)有重要遗漏的步骤的序号是________和________；(2)遗漏的内容分别是___________________和____________________________．答案(1)C E(2)C中应加上“记下两条细绳的方向”E中应说明“把橡皮条的结点拉到同一位置O”解析(1)根据“探究共点力合成的规律”实验的操作规程可知，有重要遗漏的步骤的序号是C、E.(2)在C中未记下两条细绳的方向，E中未说明是否把橡皮条的结点拉到同一位置O. 2．(2019·泰安一中期中)在“探究共点力合成的规律”的实验中，某同学的实验情况如图6甲所示，其中A为固定橡皮筋的图钉，O为橡皮筋与细绳的结点，OB和OC为细绳．图乙是在白纸上根据实验结果画出的图．图6(1)图甲中与B相连的弹簧测力计的示数为________N.(2)图乙中一定沿着AO方向的力是________(选填“F”或“F′”)．(3)关于本实验，下列说法正确的是________．A．两细绳必须等长B．弹簧测力计、细绳、橡皮筋都应与木板平行C．两次拉伸橡皮筋，只要使橡皮筋伸长到相同长度即可D．拉橡皮筋的细绳要长些，标记同一细绳方向的两点要适当远些答案(1)3.70(2)F′(3)BD解析(1)由题图甲知1 N之间有10小格，一个小格代表0.1 N，所以弹簧测力计的示数为3.70 N；(2)F是通过作图的方法得到的合力的理论值，而F′是通过一个弹簧测力计沿AO方向拉橡皮筋，使橡皮筋伸长到同一点，即使得一个弹簧测力计的拉力与两个弹簧测力计的拉力效果相同时，测量出的合力，故方向一定沿AO方向的是F′，由于误差的存在，F和F′方向并不重合；(3)通过两细绳用两个弹簧测力计互成角度地拉橡皮筋时，并不要求两细绳必须等长，故A错误；测量力的实验要求尽量准确，为了减小实验中因摩擦造成的误差，操作中要求弹簧测力计、细绳、橡皮筋都应与木板平行，故B正确；本实验采用“等效法”，为了使两次拉伸橡皮筋的效果相同，要求两次拉橡皮筋时必须将其结点拉至同一个位置，即沿同一个方向拉伸相同的长度，故C错误；弹簧测力计标记同一细绳方向的两点适当远些，作图时产生的角度误差会减小，故D正确．3．(多选)在做“探究共点力合成的规律”的实验时，先用两个弹簧测力计拉橡皮条，再用一个弹簧测力计拉橡皮条，两次需使橡皮条的结点达到同一位置，这样做是为了()A．便于测量力的大小B．使两个分力和它的合力产生相同的效果C．使两个分力和它的合力有相同的作用点D．便于画出分力与合力的方向答案BC解析两次使橡皮条沿同一方向伸长相同的长度，表明第一次对橡皮条所加的两个力与第二次对橡皮条所加的一个力是等效力，其次，本实验是共点的两个力的合成，所以拉到同一位置也满足了共点的条件，故选B、C.一、选择题(1～2为单选题)1．在做“探究共点力合成的规律”的实验中，以下说法中正确的是()A．用两只弹簧测力计拉橡皮条时，两细绳之间的夹角必须为90°，以便求出合力的大小B．用两只弹簧测力计拉橡皮条时，结点的位置必须与用一只弹簧测力计拉时结点的位置重合C．若用两只弹簧测力计拉时合力的图示F与用一只弹簧测力计拉时拉力的图示F′不完全重合，说明力合成的平行四边形定则不一定是普遍成立的D．同一实验过程中，结点O的位置允许变动答案 B解析理论上，细绳之间的夹角是任意的，不需要计算，可以用弹簧测力计和量角器测量力的大小和方向，A错误；前后两次结点的位置相同，力的作用效果才相同，B正确，D错误；由于测量和作图存在误差，F′和F的方向不一定重合，实验可以证明，在误差允许的范围内，平行四边形定则总是成立的，C错误．2．(2019·华中师大一附中期中)在“探究共点力合成的规律”的实验中，某同学的实验情况如图1所示，其中A为固定橡皮条的图钉，O为橡皮条与细绳的结点，OB与OC为细绳，OB 绳的拉力为F1，OC绳的拉力为F2，则下列说法中正确的是()图1A．若每次都把结点O拉至同一位置，且保持F1的方向不变，增大F1，则F2一定减小B．若每次都把结点O拉至同一位置，且保持F1的方向不变，增大F1，则F2一定增大C．在实验中，应使拉力沿弹簧测力计的轴线方向，橡皮条、弹簧测力计和细绳应位于与纸面平行的同一平面内D．实验中需要使用量角器测量两个分力之间的夹角答案 C解析根据平行四边形定则可知，若开始时F2与F1夹角为锐角，则每次都把结点O拉至同一位置，且保持F1的方向不变，而增大F1，则F2可能增大，可能减小，可能先减小后增大，选项A、B错误；在实验中，应使拉力沿弹簧测力计的轴线方向，橡皮条、弹簧测力计和细绳应位于与纸面平行的同一平面内，选项C正确；实验中不需要使用量角器测量两个分力之间的夹角，选项D错误．二、非选择题3．将橡皮条的一端固定在A点，另一端拴上两根细绳，每根细绳分别连着一个量程为5 N、最小刻度为0.1 N的弹簧测力计．沿着两个不同的方向拉弹簧测力计．当橡皮条的活动端拉到O点时，两根细绳相互垂直，如图2甲所示．这时弹簧测力计的读数可从图中读出．图2(1)由图可读出两个相互垂直的拉力的大小分别为________N和________N.(2)在图乙的方格纸上按作图法的要求画出这两个力及它们的合力．答案(1)4.00 2.50(2)见解析图解析由题图可知，竖直方向的弹簧测力计的读数为2.50 N，水平向右的弹簧测力计的读数为4.00 N．因为读数2.50 N、4.00 N均是0.50 N的整数倍，所以选方格纸中一个小方格的边长表示0.50 N，应用平行四边形定则，即可画出这两个力以及它们的合力，如图所示．4．某研究小组做“探究共点力合成的规律”的实验，所用器材有：方木板一块、白纸、量程为0～5 N的弹簧测力计两个、橡皮条(带两个较长的细绳套)、刻度尺、图钉(若干个)．(1)具体操作前，同学们提出了如下关于实验操作的建议，其中正确的是________．A．橡皮条应和两绳套夹角平分线在一条直线上B．重复实验再次进行验证时，结点O的位置可以与前一次不同C．使用弹簧测力计时，施力方向应沿弹簧测力计轴线；读数时视线正对弹簧测力计刻度D．用两个弹簧测力计互成角度拉橡皮条时的拉力必须都小于只用一个弹簧测力计时的拉力(2)该小组的同学用同一套器材做了四次实验，白纸上留下的标注信息有结点位置O、力的标度、分力和合力的大小及表示力的作用线的点，如下图所示．其中对于提高实验精度最有利的是________．答案(1)BC(2)B5．某同学用如图3所示的实验装置来探究共点力合成的规律．弹簧测力计A挂于固定点P，下端用细线挂一重物M.弹簧测力计B的一端用细线系于O点，手持另一端向左拉，使结点O静止在某位置．分别读出弹簧测力计A和B的示数，并在贴于竖直木板的白纸上记录O点的位置和细线方向．图3(1)图中A的示数为________N.(2)下列不必要的实验要求是________．A．测量重物M所受的重力B．弹簧测力计应在使用前校零C．拉线方向应与木板平面平行D．改变拉力，进行多次实验，每次都要使O点静止在同一位置(3)某次实验中，该同学发现弹簧测力计A的指针稍稍超出量程，请提出两个解决办法．答案(1)3.6(2)D(3)①改变弹簧测力计B拉力的方向和大小；②减小重物M的质量；③将A更换成量程较大的弹簧测力计(任选其二)．解析(1)由题图可知弹簧测力计分度值为0.2 N，故其示数为3.6 N；(2)因为只要三个力的合力为零即可，没有必要每次实验都要使O点静止在同一位置，故选D；(3)减小重物M的质量，以及将A更换成量程较大的弹簧测力计或改变弹簧测力计B拉力的方向和大小，都可使弹簧测力计A的读数减小．。
