(完整版)最全的高压手车知识

在目前国内3-10kV电力系统配电站中，随着真空灭弧室、真空断路器技术发展日趋完善，3-10kV系列真空断路器在配网自动化站中使用越来越多，由于10kV系列手车式真空断路器在3.6~12kV三相交流50Hz单母线分段系统中使用的中压设备KYN柜型的广泛使用，因此，与此相配套的操作简单、维修方便型手车亦越来越被广泛使用。

本文将常用的几种手车实物及功能进行了简单总结，以便广大电气从业人员进行识别。

一、高压断路器手车1、高压断路器手车符号及实物2、高压断路器手车组成3、真空灭弧室4、高压断路器操作机构5、断路器手车接地装置6、真空断路器常用技术参数二、高压真空接触器手车1、高压真空接触器手车符号及实物优点：非常低的操作过电压、极少维护、长的电气和机械寿命、可与微机控制系统匹配、适合安装于可移开的变电站和开关站、远方控制……2、高压真空接触器手车的组成3、高压真空接触器手车—熔断器4、高压真空接触器手车参数三、高压熔断器手车1、高压熔断器手车符号及实物2、高压熔断器手车组成3、高压熔断器手车组成4、类似高压熔断器手车5、高压熔断器+避雷器手车四、高压避雷器手车1、高压避雷器手车符号及实物2、高压避雷器手车组成五、高压隔离手车1、高压隔离手车符号及实物2、高压隔离手车组成3、高压隔离手车组成六、高压互感器手车1、高压互感器手车符号及实物2、高压互感器手车组成3、高压互感器手车组成4、高压互感器手车+避雷器手车七、高压计量手车1、高压计量手车符号及实物2、高压计量手车组成3、高压计量手车组成八、其他类型手车1、高压验电手车实物图2、高压验电手车配柜示意图3、高压核相手车4、高压接地手车5、高压接地手车组成6、类似高压接地手车7、转运手车8、转运手车组成9、转运手车功能示意10、转运手车功能示意11、转运手车功能示意九、综述1、各手车分类及功能2、各手车所需元器件。

6KV高压接触器手车操作注意事项高压接触器是电力系统中重要的设备之一，用于控制和保护电力系统中的高压电路。

手车操作是指对高压接触器进行移动和操作，以实现线路的切换、跳闸等功能。

然而，由于高压电力的特殊性，手车操作涉及到一系列的安全问题。

本文将向读者介绍6KV高压接触器手车操作的注意事项，以确保操作人员的安全。

1. 安全防护装备在进行手车操作之前，操作人员必须佩戴完善的安全防护装备，包括绝缘手套、绝缘靴、绝缘服装，以及安全帽、安全眼镜等个人防护用品。

这些装备可以有效地隔离高压电流，防止电击事故的发生。

2. 操作程序在进行手车操作之前，操作人员必须熟悉操作程序，并按照规定的步骤进行。

首先，确认断路器处于断开位置，接触器可移动。

然后，关闭相关的控制电源，并将手车推到接触器前方。

在推车时，应保持平稳，避免碰撞和摇晃。

当手车到达目标位置后，确保手车的定位准确，然后才能进行接触器的操作。

3. 接触器操作在进行接触器操作之前，操作人员必须确认接触器处于断开位置，并且已经对周围的高压设备进行过绝缘处理。

在操作接触器时，应使用专门的接触器把手或绝缘工具，切勿使用金属工具或裸露的手进行操作，以防触电事故发生。

同时，在操作过程中，要注意用力的均匀性，避免使用过大的力量，以免影响接触器的正常运行。

4. 切勿越限操作对于高压接触器的手车操作，操作人员必须遵守相关的操作限制。

切勿进行越限操作，比如对电压等级过高的接触器进行手车操作，以免造成设备损坏或人身伤害。

在进行手车操作之前，应仔细核对接触器的额定电压和额定电流，确保操作符合设备规格要求。

5. 警示标识和安全提示高压接触器的操作现场必须设置明显的警示标识，包括高电压警示标识、禁止触摸标识等，以提醒操作人员注意安全。

同时，操作现场还应设置相应的安全提示，如“请勿触摸”、“请勿靠近”等，以加强操作人员的安全意识。

6. 定期检查和维护高压接触器作为重要的电力设备，需要定期进行检查和维护，以确保其正常运行。

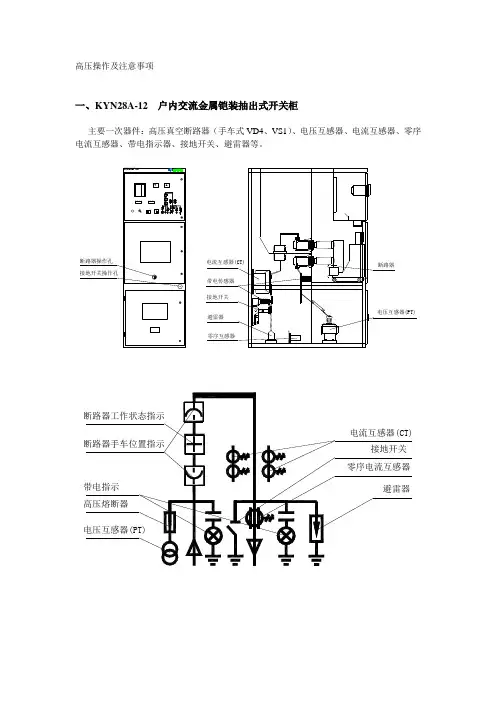

高压操作及注意事项一、KYN28A-12 户内交流金属铠装抽出式开关柜主要一次器件：高压真空断路器（手车式VD4、VS1）、电压互感器、电流互感器、零序电流互感器、带电指示器、接地开关、避雷器等。

电流互感器(CT)接地开关避雷器断路器电压互感器(PT)零序互感器带电传感器操作程序说明送电操作（关柜门→分接地开关→断路器至工作位置→合断路器）1．将断路器手车从转运车上移至柜内，即处于实验断开位置；2．将二次插头插好，此时可对断路器进行操作试验；3．将所有柜门关闭，确认断路器处于分闸状态；4．插入接地开关操作手柄逆时针旋转，分断接地开关；5．抽出接地开关操作手柄，操作口封片弹起封闭接地开关操作孔；6．插入断路器手车摇把，顺时针旋转摇把直至到位，此时主回路接通，断路器手车处于工作位置；7．操作面板上“分合闸控制”开关进行合闸操作。

（若未储能则将储能开关旋“自动”位置，先储能后合闸操作；合闸操作后自动储能）断电、检修操作（分断路器→断路器至实验位置→合接地开关→开柜门）1．操作面板上“分合闸控制”开关，使断路器分闸；2．插入断路器手车摇把，逆时针旋转摇把使断路器手车退至试验位置，此时主回路断开，活门关闭；3．压下接地开关操作口封片，插入接地开关操作手柄顺时针旋转，使接地开关合闸；4．检修时，拨出二次插头并将其扣锁在手车上，将断路器手车移至转运车并锁定。

警告：进出线端任何一端带电，严禁开下柜门及检修孔进入隔室。

二、XGN□-12 箱型固定式金属封闭开关柜主要一次器件：高压真空断路器（固定式VD4、VS1）、电压互感器、电流互感器、零序电流互感器、带电指示器、接地开关、避雷器等。

操作程序：送电操作：关后门→关前门→手柄旋至“分断闭锁”位置→分下接地→合上隔离→手柄旋至“工作”位置→断路器合闸停电操作：断路器分闸→手柄旋至“分断闭锁”位置→分上隔离→分下接地→手柄旋至“检修”位置→开前门→开后门警告：在未确定上级已停电的情况下，禁止开后上柜门进入母线室检修。

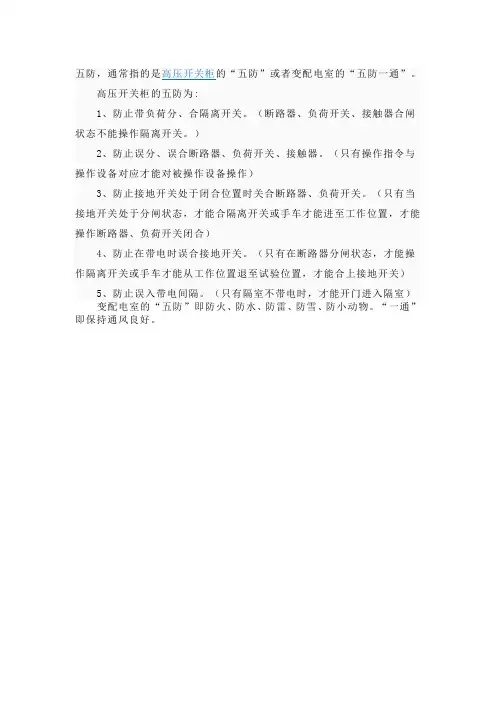

五防，通常指的是高压开关柜的“五防”或者变配电室的“五防一通”。

高压开关柜的五防为:1、防止带负荷分、合隔离开关。

（断路器、负荷开关、接触器合闸状态不能操作隔离开关。

）2、防止误分、误合断路器、负荷开关、接触器。

（只有操作指令与操作设备对应才能对被操作设备操作）3、防止接地开关处于闭合位置时关合断路器、负荷开关。

（只有当接地开关处于分闸状态，才能合隔离开关或手车才能进至工作位置，才能操作断路器、负荷开关闭合）4、防止在带电时误合接地开关。

（只有在断路器分闸状态，才能操作隔离开关或手车才能从工作位置退至试验位置，才能合上接地开关）5、防止误入带电间隔。

（只有隔室不带电时，才能开门进入隔室）变配电室的“五防”即防火、防水、防雷、防雪、防小动物。

“一通”即保持通风良好。

KYN28柜体由柜架和可抽出式手车二部分组成，各种手车均采用蜗杆摇动推进和退出，其操作轻便、灵活。

整个手车体积小，检查和维修方便。

手车在柜体内试验位置和工作位置都有到位装置，以保证机械联锁可靠。

根据手车的用途不同，可分为：转运车、PT车、熔断器车、计量车、隔离车、下置PT车、下置避雷器车和接地车等。

一、准备工作1、分析客户要求：（1）依据客户一次系统图及技术清单得出下列内容：1）CT、PT型号、规格2）熔断器、避雷器型号、规格3）手车数量、型号、规格4）单台手车中元器件的数量（2）根据交底确定项目单得出主要元器件的开孔尺寸（3）根据交底确定项目单和订货协议书得出客户的其它特殊要求2、分析技术要求：（1）分析技术是否按要求进行元器件和自制件配置（2）分析技术的开孔尺寸和外型尺寸是否满足了客户的要求.二、装配要求和内容对小车装配分为转运车和其它手车：1、转运车: 标准的高度为625土1mm，下降60的高度为565土1mm，下降240的高度为385土1mm。

800柜车的总宽度为665土1mm，1000柜车的总宽度为865土1mm（1）核对该批合同所配转运车的数量、规格、高度和宽度（2）万向轮必须在其后方，定向轮必须在其前方（3）转运车与柜体配合必须灵活、可靠（4）托板的调节升降轮必须能轻松拧动（5）外观无脏污、紧固件必须紧到位2、手车1）零部件要求1）车架应有足够强度，保证运输及成套元器件安装后不产生变形2）所有喷塑件的涂覆层应无积积粉、漏底现象3）所有绝缘件应无气孔、裂纹和破损，材质必须符合图纸要求4）所有铜排、触臂和梅花触头不得有碰伤，电镀层不得缺料和有氧化现象5）触臂和梅花触头必须经过防腐处理6）底盘车辅助开关S8（实验位置）、S9（工作位置）的触点必须符合合同要求7）闭锁电磁铁的操作电压符合合同要求(AV\DC)（2）零部件配合要求：1）闭锁电磁铁和解锁装置灵活可靠2）程序锁安装不得高出手车左边防护条的最左端3）三相触臂相间、断口和对地安全距离误差不超过正负1、5MM4）接线手车应按《高、低压成套设备二次（辅助回路）下线配置工艺守则》进行接线，要求走线工整，吸盘粘贴牢固且不影响客户安装元器件，线路的通路、开路符合图纸要求5）外观无脏污，紧固件必须紧到位（3）手车与柜体配合要求：1）从试验位置至工作位置至试验位置活门开合正常、灵活，不得有磕碰、卡涩现象，且无异常声音2）接地排和中隔板接地排接触面积大于80%，压力正常3）锁板灵活可靠，S8、S9动作灵活4）总行程不小于197MM5）手车从转运车上推入、拉出必须灵活6）手车在试验位置时，柜门必须能关上，操作孔能对齐7）经5次摇入、摇出，均无异常现象8）满足《五防》要求9）手车在工作位置时，梅花触头和静触头配合的咬合深度必须大于7MM，小于15MM三、装配方法及细则根据不同规格手车，装配细则如下：1、PT车、PT+避雷器车相间距：800柜车为210土1mm，1000柜车为275土1mm。

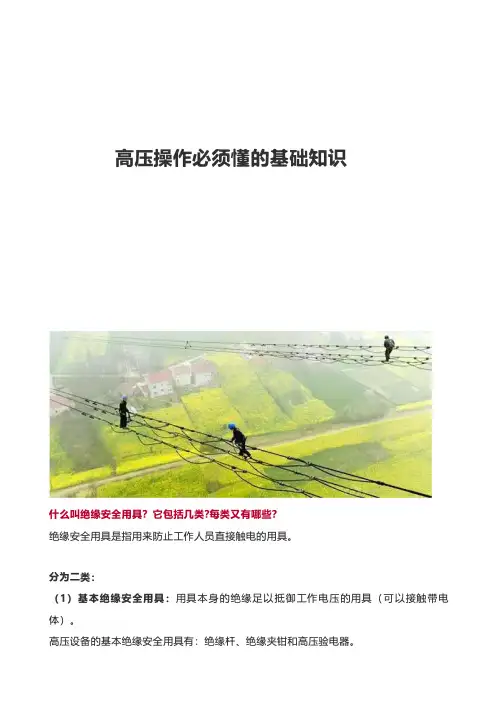

高压操作必须懂的基础知识
什么叫绝缘安全用具？它包括几类？每类又有哪些？
绝缘安全用具是指用来防止工作人员直接触电的用具。

分为二类：
(1)基本绝缘安全用具：用具本身的绝缘足以抵御工作电压的用具（可以接触带电体）。

高压设备的基本绝缘安全用具有：绝缘杆、绝缘夹钳和高压验电器。

＠工作地点邻近带电设备的围栏上
＠在室外构架上工作时，挂在工作地点邻近带电设备的横梁上＠已装设的临时遮栏上
＠进行高压试验的地点附近。

准许类标示牌悬挂在以下所处：
©室外和室内工作地点或施工设备上；
＠供工作人员上、下的铁架、梯子上。

提醒类标示牌悬挂在“已接地线的隔离开关的操作手柄上”。

标示牌悬挂数量规定如下：
©禁止标示牌的悬挂数量应与参加工作的班组数相同；
＠提醒类标示牌的悬挂数量应与装设接地线的组数相同；
＠警告类和准许类标示牌的悬挂数量，可视现场清况适量悬挂。

110k高压手车操作规程一、操作规程前言高压手车是一种需要操作人员熟练掌握技巧和安全知识的特种设备，任何操作人员都必须按照相关规定和操作手册进行操作，确保设备运行安全可靠，并将设备损坏和人员伤亡风险降至最低。

二、操作人员管理和责任分工1.高压手车的操作人员必须经过严格的培训和考核，并持有特种设备操作证书，并在工作中认真执行岗位职责，遵守规章制度，确保设备安全可靠运行。

2.高压手车的操作人员必须全面了解所操作的设备的结构特点、操作方法和安全危害性，同时要了解所在单位的安全标准和安全管理制度。

3.高压手车的管理人员必须指定专人对设备进行管理和维护，包括定期检查和维护，以确保设备的安全运行。

三、高压手车操作规程1.设备检查和调试(1)操作人员必须在每次操作前对手车进行检查和调试，检查和调试过程中必须按照相关规定实施，包括电气设备、机械部分、液压系统等方面。

(2)对于设备出现故障或者损坏的情况，操作人员必须及时报告，并遵守相关处置规定。

2.操作规程(1)操作人员必须全面把握设备操作规程，遵守操作规程，理解和适用相关规定。

(2)在操作过程中，操作人员必须注重个人安全，戴好安全帽、手套等防护用品，并保持思想集中，避免分心和马虎大意。

(3)操作人员在启动手车时，必须确认电源是否符合规定，检查各部分工作情况是否正常，如有异常，必须予以排查和解决。

3.操作过程中的安全措施(1)操作人员必须在操作期间认真执行各项规章制度和操作规程，不得擅自操作和改变设备功能。

(2)操作期间必须保持清醒状态，不得使用酒精、毒品等有损健康的物品。

(3)操作人员必须在使用设备时，保证设备周围的平稳和整齐，尽量避免出现人员拥挤现象。

(4)作业期间，操作人员必须注意合理分配人员和设备间的间隔距离，以便于设备在操作期间保持稳定和安全。

(5)操作人员在操作过程中，必须注意电压和电流的变化情况，尽量避免出现电气事故，如发现异常，必须立即处理和通知有关部门。

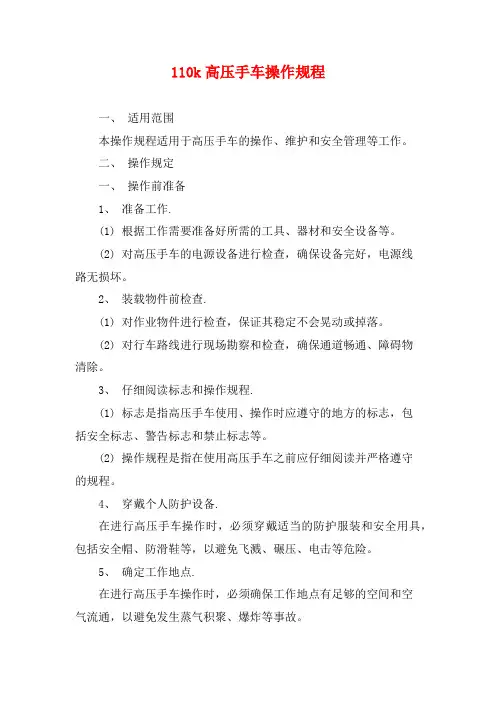

110k高压手车操作规程一、适用范围本操作规程适用于高压手车的操作、维护和安全管理等工作。

二、操作规定一、操作前准备1、准备工作.(1) 根据工作需要准备好所需的工具、器材和安全设备等。

(2) 对高压手车的电源设备进行检查，确保设备完好，电源线路无损坏。

2、装载物件前检查.(1) 对作业物件进行检查，保证其稳定不会晃动或掉落。

(2) 对行车路线进行现场勘察和检查，确保通道畅通、障碍物清除。

3、仔细阅读标志和操作规程.(1) 标志是指高压手车使用、操作时应遵守的地方的标志，包括安全标志、警告标志和禁止标志等。

(2) 操作规程是指在使用高压手车之前应仔细阅读并严格遵守的规程。

4、穿戴个人防护设备.在进行高压手车操作时，必须穿戴适当的防护服装和安全用具，包括安全帽、防滑鞋等，以避免飞溅、碾压、电击等危险。

5、确定工作地点.在进行高压手车操作时，必须确保工作地点有足够的空间和空气流通，以避免发生蒸气积聚、爆炸等事故。

6、准备急救设备.在进行高压手车操作时，必须准备好急救设备，以应对突发状况。

二、操作过程中的规定1、手车驾驶.(1) 驾驶人应当符合相关规定并有驾驶资格证，并在驾驶前进行说明。

(2) 驾驶人应当手握高压手车的方向盘并做好紧急刹车准备。

(3) 驾驶高压手车时应当注意人员和物品的安全，避免碰撞、转角处车体外露等，保证人员和物品的安全。

2、载货.(1) 最大载货量不能超过规定范围，并在目测范围内保持货物稳定。

(2) 动车时，保持车速稳定，尽量避免急急加速、急急减速，同时，请注意直道、变道、坡道等地形的变化，尤其要注意红灯、绿灯等交通信号标志。

3、空车时的操作.(1) 空车时不能任意转动车位，必须按照操作手册上的规定进行操作。

(2) 在掌握好车位后，可以慢慢升降。

4、确保设备安全.(1) 在操作过程中，必须时刻注意设备的安全性能，如遇到故障或异常情况，应立刻采取措施。

(2) 在操作过程中，必须遵守操作规程和设备使用说明书的要求，保证设备的正常运行。
