压缩机汽轮机润滑油系统

汽轮机润滑油系统工作流程
汽轮机润滑油系统是保证汽轮机正常运转的重要组成部分。

该系统主
要由润滑油箱、油泵、油过滤器、系统配管、油冷却器、油箱加热器、润滑油喷淋系统和润滑油监测仪等组成。

在运行过程中，汽轮机密封
性好，内部金属部件运动摩擦较大，需要大量的润滑油来降低磨损，
减少能量损失。

汽轮机润滑油系统工作流程：
1. 润滑油箱：存储润滑油，防止空气污染和受到杂质侵入。

2. 油泵：将润滑油从润滑油箱中吸出，送至系统的需要部位。

油泵通
常采用齿轮泵、齿轮泵或柱塞泵。

3. 油过滤器：对润滑油进行过滤，去除其中杂质和颗粒，以保证润滑
油的纯净和流畅。

油过滤器分为机械过滤器和离子过滤器。

4. 系统配管：将润滑油从油泵输送至需要部位，包括主轴承、轴承座、齿轮箱、涡轮轮叶等。

5. 油冷却器：要求不同类型的汽轮机有不同的冷却器。

润滑油泵抽润
滑油，通过油冷却器冷却后再输送到润滑油喷嘴。

6. 油箱加热器：在低温环境下，避免润滑油凝固，也有利于汽轮机在下一次启动前提前加热。

7. 润滑油喷淋系统：将润滑油喷洒到需要保护的部位，可降低磨损、减少能量损失，提高汽轮机的效率。

8. 润滑油监测仪：可以实时监测润滑油的温度，压力和流量。

其中，润滑油的温度和压力是获取润滑油运行效果的重要参数，流量可以设置在一定范围内来保证润滑油的使用量。

综上所述，汽轮机润滑油系统非常重要，对汽轮机的正常运转和使用寿命有很大的影响。

因此，润滑油需要定期更换和检查，以确保其良好运行并及时发现问题。

汽轮机润滑油系统的常见故障和原因探究一、引言汽轮机润滑油系统是汽轮机正常运行的重要组成部分，其功能是在传动部件产生摩擦时提供润滑，并将传动部件的摩擦热量带走，保证汽轮机的正常运行。

由于操作、设备老化等原因，汽轮机润滑油系统常常会出现故障。

本文将对汽轮机润滑油系统的常见故障及其原因进行探究。

二、常见故障及其原因1. 润滑油温度升高润滑油温度升高是汽轮机润滑油系统常见的故障之一。

润滑油温度过高会使润滑油的黏度降低，导致润滑效果不佳，加速摩擦产生的磨损，甚至造成设备故障。

润滑油温度升高的原因可以是多方面的，常见的原因有以下几点：（1）冷却系统故障：冷却系统中的冷却水泵故障、冷却水管堵塞、冷却水泄漏等都会导致冷却效果不佳，进而引起润滑油温度升高。

（2）润滑油杂质过多：润滑油中的杂质会引起摩擦和磨损，进而产生大量的热量。

如果润滑油中的杂质无法及时清除，将会导致润滑油温度升高。

（3）润滑油循环不畅：润滑油系统中的过滤器堵塞、管道漏气、油泵故障等问题会造成润滑油循环不畅，导致润滑油无法及时带走摩擦热量，导致润滑油温度升高。

2. 润滑油压力下降（1）油泵故障：油泵的密封故障、零部件损坏等问题都会导致润滑油泵无法正常工作，进而引起润滑油压力下降。

3. 润滑油过滤不彻底（1）过滤器堵塞：过滤器中的杂质堵塞在过滤器内部，导致润滑油无法通过过滤器，从而引起润滑油过滤不彻底。

（2）过滤器使用寿命过长：过滤器的使用寿命超过了规定的更换周期，导致过滤器内的过滤介质已经堵塞，无法继续过滤润滑油。

（3）过滤器维护不当：过滤器的清洗不彻底、保养不到位等都会导致过滤器堵塞，进而引起润滑油过滤不彻底。

三、结论汽轮机润滑油系统的常见故障及其原因主要有润滑油温度升高、润滑油压力下降和润滑油过滤不彻底。

润滑油温度升高的原因可以是冷却系统故障、润滑油杂质过多和润滑油循环不畅等。

润滑油压力下降的原因可以是油泵故障、润滑油泄漏和润滑油污染等。

润滑油过滤不彻底的原因可以是过滤器堵塞、过滤器使用寿命过长和过滤器维护不当等。

汽轮机主机润滑油系统一、作用1、为汽轮机、发电机径向轴承提供润滑油；2、为汽轮机推力轴承提供润滑油；3、为盘车装置提供润滑油；4、为装在前轴承座内的机械超速脱扣装置提供控制用压力油。

二、工作原理润滑油系统包括主油箱、主油泵、交流润滑油泵、直流备用泵、密封油备用泵、冷油器、射油器、顶轴油系统，排烟系统和储油箱、油净化装置等。

2.1 供油系统这种供油系统中装有射油器，在运行中安全可靠，其工作原理如下：润滑油系统为一个封闭的系统，润滑油储存在油箱内。

离心式主油泵由汽轮机主轴直接带动，由主油泵打出的油分成两路，其中绝大部分的压力油至射油器，并将油箱内的油吸入射油器。

尚有一小部分经逆止阀及节流孔后向高压备用密封油系统和机械超速自动停机装置及注油试验系统提供工质。

从射油器出来的油分三路，一路向主油泵进口输送压力油，一路经过逆止门送到冷油器，向机组的润滑系统供油，同时有一路供给低压密封备用油。

在润滑系统中设置两台冷油器。

一台运行、一台备用。

在运行中可逐个切换。

经冷油器冷却后的油温应小于45℃，以便去冷却、润滑推力瓦、支持轴承及盘车齿轮等。

轴承的排油由回油母管汇集后流回主油箱。

如果遇到汽轮机停机或某些意外事故，主油泵不能提供上述油流，当润滑油压下降到0.076～0.082Mpa 时，则同时启动轴承油泵及密封油备用泵，轴承油泵一方面提供低压密封备用油及主油泵入口的供油，一方面经冷油器冷却后向各轴承及盘车提供润滑冷却用油。

密封油备用泵的出口油经过逆止阀向高压密封备用油系统、注油系统及机械超速装置提供动力油源。

当汽轮机盘车时或启动初期，由于离心式主油泵进口侧没有吸油能力，因而必须开启轴承油泵及密封油备用泵，只有当汽轮机转速升到2700RPM 左右时，主油泵才能供应机组全部所需的油量。

当机组满速稳定后，并且集管中油压满足需要时，在控制室手动停止轴承油泵及密封油备用油泵。

在停机过程中，遇到交流电源或轴承油泵故障，润滑油压降低到0.069～0.076Mpa，直流事故油泵投入，确保轴承冷却润滑油的供应，防止轴瓦烧坏，保证了汽轮机的安全，这也是润滑油系统的最后备用。

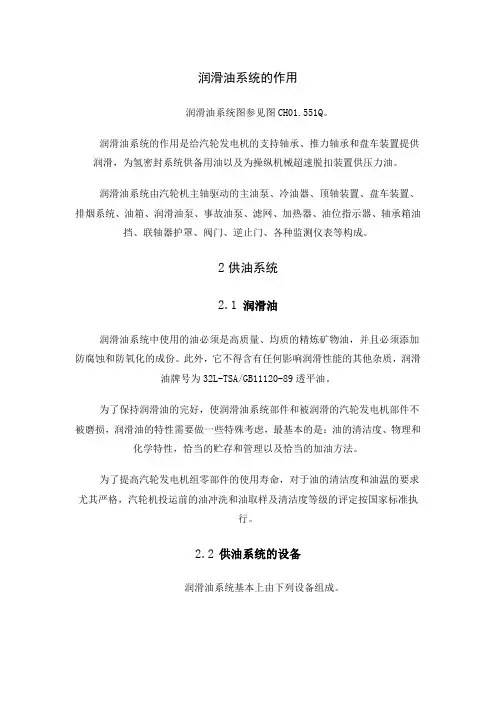

润滑油系统的作用润滑油系统图参见图CH01.551Q。

润滑油系统的作用是给汽轮发电机的支持轴承、推力轴承和盘车装置提供润滑，为氢密封系统供备用油以及为操纵机械超速脱扣装置供压力油。

润滑油系统由汽轮机主轴驱动的主油泵、冷油器、顶轴装置、盘车装置、排烟系统、油箱、润滑油泵、事故油泵、滤网、加热器、油位指示器、轴承箱油挡、联轴器护罩、阀门、逆止门、各种监测仪表等构成。

2供油系统2.1润滑油润滑油系统中使用的油必须是高质量、均质的精炼矿物油，并且必须添加防腐蚀和防氧化的成份。

此外，它不得含有任何影响润滑性能的其他杂质，润滑油牌号为32L-TSA/GB11120-89透平油。

为了保持润滑油的完好，使润滑油系统部件和被润滑的汽轮发电机部件不被磨损，润滑油的特性需要做一些特殊考虑，最基本的是：油的清洁度、物理和化学特性，恰当的贮存和管理以及恰当的加油方法。

为了提高汽轮发电机组零部件的使用寿命，对于油的清洁度和油温的要求尤其严格，汽轮机投运前的油冲洗和油取样及清洁度等级的评定按国家标准执行。

2.2供油系统的设备润滑油系统基本上由下列设备组成。

2.2.1 一只45.7M有效容积的圆筒形卧式油箱，由钢板卷制焊接而成。

一般它都安装在厂房零米地面的汽轮发电机组前端。

油箱顶部焊有圆形顶板，交流润滑油泵、直流事故油泵、氢密封泵、排烟装置、油位指示器、油位开关等都装在顶板上。

油箱内装有射油器、电加热器及连接管道、阀门等。

油箱顶部开有人孔，装有垫圈和人孔盖，安全杆横穿过人孔盖，固定在壳体上的固定块上。

油箱底部有一法兰连接的排油孔，运输时，该孔需堵上。

2.2.2汽轮机主轴驱动的主油泵是蜗壳型离心泵，安装在前轴承箱中的汽轮机外伸轴上。

在启动、运行和停机时，必须向泵提供压力油。

主油泵的进油管和#1射油器出口相连接。

排出压力油管进入油箱和#2射油器进口管相连接。

正常运行时，主油泵供给汽轮发电机组的全部用油，它包括轴承用油、机械超速脱扣和手动脱扣用油、高压氢密封备用油。

汽轮机润滑油系统的常见故障和原因探究汽轮机润滑油系统是汽轮机中至关重要的组成部分，其主要功能是提供对摩擦部件的润滑，减少摩擦和磨损，保证汽轮机的正常运转。

在使用过程中，汽轮机润滑油系统可能会出现各种故障，影响了系统的正常运行。

本文将探究汽轮机润滑油系统常见的故障和其原因。

1. 润滑油泵失效润滑油泵失效是汽轮机润滑油系统中最常见的故障之一。

其原因可能有以下几个方面：(1) 润滑油泵内部零部件磨损，如轴承磨损、密封件老化等，导致泵的工作能力下降甚至完全停止工作；(2) 润滑油泵进口管道或滤网堵塞，导致润滑油无法正常吸入泵内；(3) 润滑油泵电机故障，如电机损坏、线路短路等，使得泵无法正常运转。

2. 润滑油过滤器堵塞润滑油过滤器堵塞也是造成汽轮机润滑油系统故障的常见原因之一。

润滑油过滤器的主要功能是过滤润滑油中的杂质，防止其进入到摩擦部件中造成损坏。

当过滤器堵塞时，会导致润滑油流量减小甚至中断，加剧了摩擦部件的磨损和热量堆积。

4. 润滑油污染润滑油污染也是造成汽轮机润滑油系统故障的重要原因。

润滑油污染主要有以下几个方面：(1) 润滑油中混入空气、氧化产物、水分等杂质，使得润滑油的品质下降；(2) 摩擦部件产生金属粉末、磨粒等颗粒物，污染润滑油；(3) 润滑油系统中的过滤器损坏或堵塞，不能有效过滤润滑油中的杂质。

5. 润滑油温度异常润滑油温度异常也是汽轮机润滑油系统故障的常见原因之一。

润滑油的温度过高或过低都会对润滑效果造成不良影响。

其原因可能有以下几个方面：(1) 润滑油泵失效，无法将润滑油循环送回到润滑系统中降温；(2) 润滑油冷却系统故障，使得润滑油无法得到合适的冷却；(3) 摩擦部件过热，导致润滑油温度升高。

汽轮机润滑油系统常见的故障包括润滑油泵失效、润滑油过滤器堵塞、润滑油泄漏、润滑油污染和润滑油温度异常。

这些故障的原因涵盖了润滑油泵的问题、管道的问题、密封件的问题、摩擦部件的问题等多个方面。

汽轮机润滑油系统的常见故障和原因探究
汽轮机润滑油系统是保证汽轮机正常运行的重要组成部分，其油泵、油滤器、冷却器、油箱等各个组件的正常运行对汽轮机的正常工作起着关键的作用。

由于各种原因，汽轮机
润滑油系统可能会发生故障，影响汽轮机的性能和寿命。

下面将对常见的汽轮机润滑油系
统故障及其原因进行探究。

1. 油泵故障：油泵是将润滑油送往汽轮机各个部位的重要设备，如果油泵出现故障，会导致润滑油无法正常供给到各个部位，从而导致汽轮机运行不正常甚至停机。

油泵故障
的原因可以包括油泵轴承磨损、泵体内部积垢、油泵轴承润滑不良等。

2. 油滤器堵塞：油滤器是用于过滤润滑油中的杂质和污染物的重要设备，如果油滤
器堵塞，会导致润滑油中的杂质无法被有效过滤，进而会进入到汽轮机各个部位，加剧摩
擦和磨损，影响汽轮机的正常运行。

油滤器堵塞的原因可以包括长时间未更换油滤器、润
滑油中的杂质过多等。

3. 冷却器故障：冷却器是用于冷却润滑油的设备，如果冷却器故障，会导致润滑油
过热，降低润滑效果，进而影响汽轮机的正常运行。

冷却器故障的原因可以包括冷却水供
应不足、冷却器管道堵塞等。

4. 油箱油位异常：油箱是储存润滑油的地方，油位异常可能导致润滑油的供给不足
或者过多，进而影响汽轮机的正常运行。

油箱油位异常的原因可以包括油泵进气过多、润
滑油泄漏等。

5. 润滑油质量下降：润滑油长时间使用或者受到外界杂质的污染会导致其质量下降，影响其润滑性能，从而影响汽轮机的正常运行。

润滑油质量下降的原因可以包括长时间未
更换润滑油、润滑油受到杂质污染等。

汽轮机主机油系统汽轮发电机组的主机油系统包括：润滑油及其净化系统，顶轴油系统，调节和安全油系统。

１、润滑油系统润滑油系统的任务：向汽轮发电机组的各轴承和盘车装置提供合格的的润滑和冷却油。

润滑油系统设备包括：润滑油箱、主油泵、交流电动油泵、直流电动油泵、冷油器、油温调节装置、轴承进油调节阀、滤油装置、油温\油压检测装置、管道和各阀门。

在正常运行时，离心式主油泵由汽轮机主油泵驱动。

在机组启动阶段和油压力低于整定值时，交流备用润滑油泵自动启动。

在机组运行中，当润滑油母管内的压力低于整定值时，直流事故油泵自动启动。

润滑油净化系统的作用：确保润滑油的理化性能忽然清洁度符合要求。

润滑油净化系统主要包括的设备有：大机主油箱，两个小机油箱，贮油箱（污油室），净油室，滤网，电加热器，两台主机油箱输油泵，事故油池，油污分离器等２、顶轴油系统顶轴油系统的作用：避免盘车时发生干摩擦，防止轴颈与轴瓦相互损伤。

在汽轮机组由静止状态准备启动时，轴颈底部尚未建立油膜，此时投入顶轴油系统，为了使机组各轴颈建立油膜，将轴颈托起以减小轴颈与轴瓦的摩擦，同时也能使盘车装置能够顺利的盘动汽轮发电机转子。

顶轴油系统包括：两台100%额定容量的顶轴油泵、滤网、压力调节阀、压力开关以及阀门管道等。

顶轴油系统的油源和回油均来自汽轮发电机的润滑油系统。

３、液压油系统汽轮机液压油系统的作用：向汽轮机调节系统的液力控制机构提供动力油源，还向汽轮机的保安系统提供安全油源。

液压油系统的工质是磷酸脂燃油。

液压油系统主要包括液压油箱，液压供油系统（去汽轮机调速系统和安全系统），液压油冷却系统和液压油再生（化学处理）系统。

液压油冷却系统的的冷却水源来自闭式冷却水系统。

机组正常运行时，一台液压油泵投运，向液压油系统和安全油系统供油，另一台液压油泵处于备用状态。

液压油冷却油泵和液压油再生油泵同时工作，以维持液压油的油质和油温。

４、ＥＨ油系统ＥＨ油系统的主要目的是控制汽轮机的转速和功率，从而满足电厂的供电要求。

压缩机润滑油系统投用步骤包括压缩机润滑油系统是保证压缩机正常运转和延长使用寿命的关键之一。

在投用润滑油系统之前，需要进行一系列步骤来确保系统的正常运行和润滑效果。

下面将介绍压缩机润滑油系统投用的基本步骤。

步骤一：安全操作在进行任何操作之前，首先要确保自身安全。

应戴上防护手套和眼镜，以免受到润滑油和机械杂质的伤害。

同时，需确保压缩机已经停止运行，并且电源已经切断，以避免发生任何意外。

步骤二：清洁工作清洁工作对于投用润滑油系统至关重要。

首先需要彻底清洁润滑油箱和油管，以保证系统中不会有杂质。

步骤三：润滑油准备在投用润滑油系统之前，需要进行润滑油的准备工作。

选择适合压缩机的润滑油，并确保其质量符合要求。

根据压缩机的规格和工作环境的要求，选择合适的润滑油牌号和粘度等级。

步骤四：注入润滑油将准备好的润滑油注入润滑油箱中。

在注入过程中，需要保持油箱和注油工具的清洁，并确保油箱密封良好，以防止杂质的进入。

步骤五：调整润滑油量根据压缩机使用手册的要求，调整润滑油的数量。

过少的润滑油会造成润滑不良，过多的润滑油又会导致过热和压力增加，因此需要根据具体情况进行适量的调整。

步骤六：检查润滑油循环投用润滑油系统后，需要进行润滑油循环的检查。

启动压缩机，观察润滑油是否能够正常循环，并检查润滑油的压力和温度是否正常。

如果发现异常情况，需要及时采取相应措施进行处理。

步骤七：系统监测投用润滑油系统后，需要进行系统的监测。

观察运行一段时间后润滑油的变化情况，检查是否存在杂质、水分或其它异常情况。

若发现问题，需及时清洗润滑油，并做好相应的维护工作。

结论压缩机润滑油系统的投用步骤是保证系统正常运行和延长使用寿命的关键。

通过正确的操作和监测，可以有效地保证润滑油的质量和循环，从而提高压缩机的工作效率和可靠性。

在进行投用步骤时，务必注意安全操作，并根据压缩机的要求进行准备和调整。

只有确保系统运行正常，才能更好地发挥压缩机的性能。

汽轮机润滑油系统的常见故障和原因探究汽轮机润滑油系统是汽轮机正常运行的重要保障，它主要起到润滑、冷却和密封作用。

在运行过程中，汽轮机润滑油系统也可能会出现一些常见的故障，这些故障会直接影响到汽轮机的正常运行和寿命。

本文将探讨汽轮机润滑油系统的常见故障及其原因。

汽轮机润滑油泵故障是影响润滑油系统正常运行的主要因素之一。

常见的故障包括泵轴磨损、泵密封失效、泵压力不稳定等。

泵轴磨损是由于润滑油中的颗粒物质和颗粒物质的摩擦引起的。

泵密封失效则可能是由于密封件老化或使用不当导致的，而泵压力不稳定的原因可能是由于泵内部部件松动或磨损导致的。

这些故障会导致润滑油泵无法正常工作，进而影响到整个润滑油系统的运行和油压供应。

油冷却器故障也是常见的引起润滑油系统故障的原因之一。

油冷却器的主要作用是将润滑油的温度降低，以保证油在运行过程中的有效性。

当油冷却器故障时，润滑油的温度就会升高，进而影响到润滑油的润滑效果和冷却效果。

常见的油冷却器故障包括管道堵塞、散热效果不佳等。

管道堵塞可能是由于管道内部沉积物的堆积导致的，而散热效果不佳可能是由于冷却器内部管道磨损或水路堵塞导致的。

这些故障会导致油冷却器的冷却效果不佳，进而影响到润滑油的温度。

润滑油过滤器故障也会导致润滑油系统出现故障。

润滑油过滤器的主要作用是将润滑油中的杂质和固体颗粒物过滤掉，保证润滑油的纯净。

在长时间使用过程中，润滑油中的杂质和固体颗粒物会逐渐积聚在过滤器中，导致过滤器堵塞。

当过滤器堵塞时，润滑油的流量就会减小，进而影响到润滑油的供应和润滑效果。

定期清洗或更换润滑油过滤器是保证润滑油系统正常运行的重要措施。

润滑油污染也是影响润滑油系统正常运行的一个重要原因。

在汽轮机运行过程中，润滑油会逐渐被氧化和污染，导致润滑性能下降。

润滑油中的污染物主要包括固体颗粒物、润滑油降解产物、水和杂质等。

这些污染物会引起摩擦、磨损和腐蚀，进一步影响到汽轮机的运行和寿命。

保持润滑油的纯净度和定期更换润滑油是保证润滑油系统正常运行的重要手段。

第一节汽轮机润滑油系统汽轮机润滑油系统基本都采用主油泵—射油器的供油方式，主油泵由汽轮机主轴直接驱动，其出口压力油驱动射油器投入工作。

润滑油系统主要用于向汽轮发电机组各轴承提供润滑油，向汽轮机危急遮断系统供油，向发电机氢密封装置提供油源，以及为主轴顶起装置提供入口油。

一、系统组成各机组润滑油系统设置略有不同，下面以某哈汽机组为主作讲解。

（一）主油泵主油泵都为单级双吸离心式油泵，安装于前轴承箱内，由汽轮机转子直接驱动，它为射油器提供动力油，向调节保安系统提供压力油。

主油泵吸入口油压为0.09～0.12 MPa，出口油压为1.0～2.05 MPa。

主油泵不能自吸，在汽轮机起停阶段要靠交流润滑油提供压力油，维持轴承润滑油、密封油和主油泵的进口油；由高压起动油泵提供高压油供调节保安用油。

当转速达到额定转速的90％左右时，主油泵就能正常工作，这时要进行主油泵与高压起动油泵、交流润滑油泵的切换，切换时应监视主油泵出口油压，当压力值异常时采取紧急措施防止烧瓦。

（二）射油器射油器安装在油箱内油面以下，采用射流泵结构，它由喷嘴、混合室、喉部和扩压管等主要部分组成。

工作时，主油泵来的压力油以很高的速度从喷嘴射出，在混合室中造成一个负压区，油箱中的油被吸入混合室。

同时由于油粘性，高速油流带动吸入混合室的油进入射油器喉部，从油箱中吸入的油量基本等于主油泵供给喷嘴进口的动力油量。

油流通过喉部进入扩散管以后速度降低，速度能又部分变为压力能，使压力升高，最后将有一定压力的油供给系统使用。

东方机组润滑油系统一般有两个射油器：供油射油器和供润滑油射油器。

供油射油器为主油泵提供入口油，而供润滑油射油器为汽轮发电机组各轴承提供润滑油以及密封用油；两射油器在结构上完全相同。

国产引进型机组只有一个射油器，它同时向主油泵进口和轴承供油。

（三）电动油泵高压起动油泵、交流润滑油泵、直流事故油泵均为单级单吸立式离心泵。

当机组在起动和停机工况时，高压起动油泵代替主油泵向保安系统提供压力油。

汽轮机润滑油系统的常见故障和原因探究汽轮机润滑油系统是汽轮机运行的重要部分，对于汽轮机的性能和寿命起着至关重要的作用。

在使用过程中，润滑油系统也会遇到一些常见的故障。

接下来，我们将探究一些常见的故障及其原因。

1. 润滑油温度过高润滑油温度过高可能是由于以下原因导致的：- 润滑油的黏度不合适，选择的润滑油黏度过低，导致摩擦面间的油膜破裂，增加了摩擦和热量；- 喷油器喷出的油量不足，导致润滑油的循环不畅，产生大量热量；- 冷却系统故障，例如冷却水系统堵塞或泵故障，导致冷却效果不佳；- 摩擦面间存在异物，增加了摩擦和热量。

2. 润滑油污染严重润滑油污染严重可能是由以下原因导致的：- 润滑油过滤系统故障，例如过滤器堵塞或损坏，无法有效过滤杂质；- 油路密封不良，导致外界的尘土和污染物进入润滑油系统；- 摩擦面磨损严重，产生大量磨屑。

3. 润滑油泵故障润滑油泵故障可能是由以下原因导致的：- 润滑油泵内部零部件磨损严重，导致泵的密封性能下降，无法正常供给润滑油； - 油泵内部有异物，导致泵的阀门堵塞，无法正常工作；- 油泵的驱动装置故障，例如电机损坏或传动系统故障，无法正常驱动泵。

4. 润滑油压力异常润滑油压力异常可能是由以下原因导致的：- 润滑油泵的输送能力不足，无法提供足够的油压；- 油路中存在堵塞，导致润滑油无法流动，增加了油路阻力；- 油路中存在泄漏，导致油压下降。

5. 润滑油泡沫过多润滑油泡沫过多可能是由以下原因导致的：- 油中含有过多的杂质和水分，导致润滑油气泡增多；- 油温过高，油中的空气被加热而扩张，产生大量气泡；- 油路中存在漏气，导致外界空气进入润滑油系统。

汽轮机润滑油系统常见故障的原因主要包括润滑油温度过高、润滑油污染严重、润滑油泵故障、润滑油压力异常和润滑油泡沫过多等。

了解和排除这些故障的原因，可以有效地保护润滑油系统的正常运行，提高汽轮机的性能和寿命。

对于润滑油系统的维护和保养至关重要。

汽轮机润滑油系统的常见故障和原因探究汽轮机润滑油系统是保证汽轮机正常运行的重要组成部分，一旦出现故障，将会对汽轮机的运行稳定性和寿命产生严重影响。

本文将对汽轮机润滑油系统常见故障及其原因进行探究。

汽轮机润滑油系统常见的故障之一是润滑油温度异常过高。

润滑油温度异常过高可能由于以下原因：1）润滑油循环不良，导致润滑油无法有效冷却；2）润滑油循环系统中的冷却器故障，无法将热量有效地散发；3）润滑油本身的品质问题，导致其在高温下的粘度增大。

解决该问题的方法包括改善润滑油循环系统的结构设计，优化冷却器的工作状态以及选择合适的润滑油品质。

第二，汽轮机润滑油系统常见的故障是润滑油泄漏。

润滑油泄漏可能由于以下原因：1）密封件老化或损坏，对润滑油系统的密封性能造成影响；2）管路连接松动或腐蚀，导致润滑油泄漏。

解决该问题的方法包括定期检查和更换密封件，加强管路连接的紧固和防腐处理。

汽轮机润滑油系统常见的故障是润滑油中含有杂质和污染物。

润滑油中含有过多的杂质和污染物会降低润滑油的性能，导致润滑效果不佳。

造成润滑油污染的原因包括：1）润滑油循环系统中存在漏油现象，外界的杂质和污染物进入润滑油系统；2）润滑油的长时间使用和循环，导致润滑油自身的污染。

解决该问题的方法包括加强润滑油循环系统的密封性，定期更换润滑油和清洁润滑油系统。

汽轮机润滑油系统的常见故障包括润滑油温度异常过高、润滑油泄漏、润滑油中含有杂质和污染物，润滑油泡沫化等。

这些故障主要是由于润滑油循环系统的设计不当、密封件老化或损坏、管路连接松动腐蚀等原因造成的。

为确保汽轮机润滑油系统的正常运行，应加强系统的定期检查和维护，并采取相应的措施解决故障。

汽轮机润滑油系统的常见故障和原因探究汽轮机润滑油系统在运行过程中，常常会出现一些故障，影响到汽轮机的正常运行。

本文将探究汽轮机润滑油系统的常见故障及其原因，并提出相应的解决方案。

1. 润滑油泵故障：润滑油泵是汽轮机润滑油系统的核心设备，当润滑油泵出现故障时，将导致油压不足，无法保证油膜的形成和润滑效果的达到，严重时可能会引起轴瓦焊接、轴承锈蚀等故障。

主要原因：1）润滑油泵叶轮磨损、变形或断裂；2）润滑油泵轴承损坏；3）润滑油泵进口阻力过大；4）润滑油泵进口管道堵塞。

解决方案：1）定期进行润滑油泵的检查和维护，及时更换磨损严重的叶轮；2）及时更换润滑油泵的轴承；3）清理润滑油泵进口管道。

2. 润滑油过滤器堵塞：润滑油过滤器是保证润滑油质量的重要设备，当润滑油过滤器堵塞时，将导致润滑油中的杂质和污染物无法得到有效过滤，影响到润滑油的质量和润滑效果。

主要原因：1）润滑油过滤器滤芯堵塞；2）润滑油中的杂质和污染物积聚过多；3）润滑油过滤器不定期清洗和更换。

主要原因：1）润滑油冷却器内部结垢；2）润滑油冷却器外部进风口被灰尘堵塞；3）润滑油冷却器进出口管道阻塞。

4. 润滑油质量下降：润滑油在运行过程中，会受到杂质、水分和氧化等因素的影响，从而导致润滑油质量下降。

解决方案：1）定期对润滑油进行脱水、净化和过滤处理，降低杂质和水分的含量；2）根据使用规定，定期更换润滑油；3）提高润滑油的贮存条件，避免氧化和污染。

汽轮机润滑油系统的常见故障包括润滑油泵故障、润滑油过滤器堵塞、润滑油冷却器堵塞和润滑油质量下降等问题。

解决这些故障的关键在于定期检查和维护润滑油系统的各个部分，并采取相应的处理措施，以确保润滑油的质量和润滑效果的达到。

汽轮机润滑油系统使用说明书1概述汽轮机润滑油系统采用主油泵一油涡轮供油方式。

主油泵由汽轮机主轴直接驱动，其出口压力油驱动油涡轮投入工作。

润滑油系统主要用于向汽轮发电机组各轴承提供润滑油；向发电机氢密封提供密封用油以及为顶轴装置油泵提供充足的油源。

系统工质为L-TSA32汽轮机油。

2系统的构成本系统主要由主油泵（MOP）、油涡轮（BOP）、集装油箱、事故油泵（EOP）、启动油泵（MSP）、辅助油泵（TOP）、冷油器、切换阀、油烟分离器、顶轴装置、油氢分离器（电机厂供）、低润滑油压遮断器、单双舌止逆阀、套装油管路、油位指示器及连接管道，监视仪表等设备构成，见图O-1-lo3系统主要设备简介3.1主油泵主油泵为单级双吸离心式油泵，安装于前轴承箱内，直接与汽轮机主轴联接，由汽机转子直接驱动。

它为油涡轮提供动力油，其详细说明见随机说明书。

3.2集装油箱油箱米用集装方式，将油系统中的大量设备如辅助油泵（TOP）、事故油泵（EOP）,启动油泵（MSP），油涡轮（BOP）,油烟分离器，切换阀，油位指示器，电加热器等集中在一起，布置在油箱内方便运行、监视，简化电站布置，便于防火。

正常运行时油箱油容量~34.9m3o其详细说明见《D600E-501000BSM》。

3.3冷油器油系统中设有两台冷油器，为不锈钢管式换热器。

一台运行，一台备用。

它以闭式冷却水作为冷却介质，带走因轴承磨擦产生的热量，保证进入轴承的油温为40〜45°C。

特性数据冷却面积610m2冷却油量290m3/h冷却水量500m3/h进口油温65°C 出口油温45°C冷却水温38°C3.4油烟分离器错误!未指定书签。

D600B-000152ASM城S函$-MUi食*厦炊n iHP1—{-^J—gs. r•—*—1—o-遂3•a-25d ,成二MftUIIfMtTIM茵|£；一•-^14|iynyn图0-1-11修改记录系统中设有一台油烟分离器，安装在集装油箱盖上。

汽轮机润滑油系统注意事项汽轮机润滑油系统是确保汽轮机正常运转的关键部分，正确操作和维护汽轮机润滑油系统至关重要。

下面将详细介绍一些汽轮机润滑油系统的注意事项。

1. 首先，确保正确选择润滑油。

在选择润滑油时，需要根据汽轮机厂家的要求和建议来选用适当的润滑油。

润滑油必须具备良好的抗氧化性、抗乳化性、防锈性和抗磨性能，以确保润滑系统的正常运行。

2. 定期检查润滑油质量。

定期对润滑油进行抽样分析，检测润滑油中的杂质、水分、酸值等指标是否超过标准。

如果发现润滑油质量下降，应及时更换润滑油。

3. 检查润滑油的剩余寿命。

通过定期监测润滑油的酸值和碱值，可以了解润滑油的使用寿命。

当酸值和碱值超出标准时，需要更换润滑油。

4. 定期检查润滑油滤清器。

润滑油滤清器起到过滤杂质的作用，保护润滑系统免受污染。

定期检查润滑油滤清器的状态，如发现滤芯堵塞或损坏，应及时更换滤芯。

5. 维护润滑油冷却系统。

汽轮机润滑油冷却系统的正常运行对于保持润滑油温度稳定非常重要。

定期检查冷却器和冷却水箱的冷却效果，确保润滑油温度在适宜范围内。

6. 检查润滑油压力和流量。

汽轮机润滑油系统中的油压和油流量必须保持在正常范围内。

定期检查润滑油泵和润滑油管道的工作状态，确保油压和油流量稳定。

7. 预防润滑油泄漏。

定期检查润滑油系统中的密封件和管道连接处，发现泄漏应及时修复。

预防润滑油泄漏可以避免润滑油损失，确保润滑系统正常运行。

8. 清洗润滑油系统。

定期对润滑油系统进行清洗，清除沉积在润滑油箱、油泵和管道中的污垢。

清洗润滑油系统可以提高润滑油的质量，延长润滑系统的使用寿命。

9. 注意润滑油的储存和使用。

润滑油的储存要求干燥、通风、避免阳光直射。

润滑油使用时要按照正确的操作方法进行，避免油品混用和超出使用寿命。

10. 做好润滑油系统的记录。

定期记录润滑油的更换时间、油质检测结果、维护和修理情况等。

有一份完整的润滑油系统记录可以帮助跟踪和评估润滑油系统的运行情况。

汽轮机供油系统概述主机供油系统主要是指汽轮发电机组的润滑油系统、顶轴油系统、调节保安油系统，是保证机组安全稳定运行的重要系统。

350MW 汽轮发电机组的主机供油系统一般采用汽轮机油作为润滑油和氢密封油、抗燃油作为调节保安用油，其汽轮机油和抗燃油是两个完全独立的油系统。

在机组正常运行时，润滑油系统通常由汽轮机主轴带动的主油泵供给润滑油。

其主要功能是给汽轮发电机组主轴承、推力轴承、盘车装置提供润滑油及顶轴系统用油。

为密封氢气的密封油系统供油，以及为操纵机械超速脱扣装置供油。

一、润滑油系统的主要设备、工作原理及作用汽轮发电机组是高速运转的大型机械，其支持轴承和推力轴承需要大量的油来润滑和冷却，因此汽轮机必须有供油系统用于保证上述装置的正常工作。

供油的任何中断，即使是短时间的中断，都将会引起严重的设备损坏。

润滑油系统和调节油系统为两个各自独立的系统，润滑油的工作介质采用的透平油，相当于国标GB11120－89号透平油,油牌号ISOVG32.（一）系统流程简介：本润滑油系统采用主油泵—射油器供油方式，主要任务是向汽轮发电机组的各轴承（包括支撑轴承和推力轴承）、联轴器及盘车装置提供合格的润滑、冷却油。

在汽轮机组静止状态，投入顶轴油，在各个轴颈底部建立静油膜，托起轴颈，使盘车顺利盘动转子；机组正常运行时，润滑油在轴承中要形成稳定的油膜，以维持转子的良好旋转；同时由于转子的热传导、表面摩擦以及油涡流会产生相当大的热量，需要一部分润滑油来进行换热。

另外，润滑油还为保安部套、顶轴油系统提供稳定可靠的油源，还可以作为发电机密封油的辅助供油系统。

正常运行时，润滑油系统的全部用油由主油泵和注油器供给，主油泵的出口压力油先进入主油箱，然后经油箱内的油管路分为二路：一路进入1号注油器，1号注油器出口油进入主油泵入口；二路进入2号注油器，2号注油器出口也分两路：一路供向保安部套；另一路经冷油器送至各径向轴承、推力轴承、联轴器、盘车装置、轴承的低油压保护试验装置用油以及顶轴油入口、密封油系统。

汽轮机润滑油系统说明汽轮机润滑油系统1.1 概述配本机组的润滑油系统与给⽔泵汽轮机的润滑油系统分开，主要供给氢密封油系统的两路密封油源（适⽤于氢冷发电机）；供给机械超速遮断装置动作的⼯作介质和供给汽轮机轴承、发电机轴承、推⼒轴承和盘车装置的润滑油。

该系统设有可靠的主供油设备及辅助供油设备，在盘车、起动、停机、正常运⾏和事故⼯况下，满⾜汽轮机发电机组的所有⽤油量。

润滑油系统是⼀个封闭的系统，油贮存在油箱内，由主轴驱动的主油泵或由马达驱动的辅助油泵将润滑油供给到各个使⽤点，当机组在额定或接近额定转速运⾏时，由装在前轴承座的主油泵和装在油箱内的注油器联合运⾏，满⾜机组⽤油。

在机组启动或停机运⾏时，则由辅助油泵提供机组所有⽤油。

系统的主要功能是给汽轮发电机主轴承、推⼒轴承和盘车装置提供润滑油，为密封氢⽓的密封油系统供油（适⽤于氢冷发电机），以及为操纵机械超速脱扣装置供油作为⼯质。

它主要由润滑油箱、主油泵、注油器、辅助油泵、冷油器、滤油器、除油雾装置、顶轴油系统、净油系统（根据⽤户的要求，也可⽤户⾃备）、危急遮断功能、液位开关等以及各种脱扣、控制装置和连接它们的管道及附件组成。

1.2 主要设备及功能1.2.1 油润滑系统中使⽤的油必须是⾼质量、均质的防锈精炼矿物油，并且必须添加防腐蚀和防氧化的成份。

此外，它不得含有任何影响润滑性能或与之接触的油和⾦属有害的物质。

为了保持润滑油的完好，也即保持润滑系统部件和被润滑的汽轮机部件的完好，润滑油的特性需要作⼀些特殊考虑。

最基本的是：油的清洁度，物理和化学特性、恰当的贮存和管理，以及恰当的加油⽅法。

应该有⼀个全⾯的计划来确保油和系统的正确保养，避免⼀切有害的杂质。

这是使部件寿命达到最长和保证不发⽣故障的基本要求。

有害杂质会导致轴承密封和其它重要部件的损坏。

如果油箱中油温低于10℃，油不能在系统中循环，不得启动轴承油泵。

同样，如果供给轴承的油温不能调到使最热轴承排出的油温低于82℃，则机组应该停机，直到油温降低并保持在合适的范围内⽌。
