汽轮机润滑油系统内容

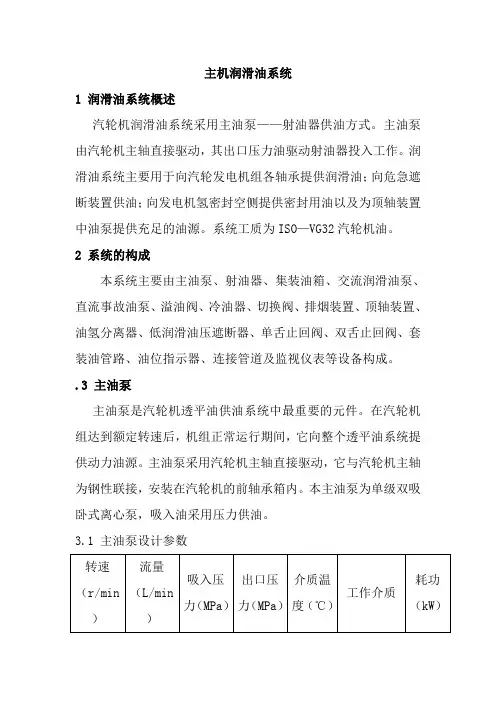

主机润滑油系统1 润滑油系统概述汽轮机润滑油系统采用主油泵——射油器供油方式。

主油泵由汽轮机主轴直接驱动，其出口压力油驱动射油器投入工作。

润滑油系统主要用于向汽轮发电机组各轴承提供润滑油；向危急遮断装置供油；向发电机氢密封空侧提供密封用油以及为顶轴装置中油泵提供充足的油源。

系统工质为ISO—VG32汽轮机油。

2 系统的构成本系统主要由主油泵、射油器、集装油箱、交流润滑油泵、直流事故油泵、溢油阀、冷油器、切换阀、排烟装置、顶轴装置、油氢分离器、低润滑油压遮断器、单舌止回阀、双舌止回阀、套装油管路、油位指示器、连接管道及监视仪表等设备构成。

.3 主油泵主油泵是汽轮机透平油供油系统中最重要的元件。

在汽轮机组达到额定转速后，机组正常运行期间，它向整个透平油系统提供动力油源。

主油泵采用汽轮机主轴直接驱动，它与汽轮机主轴为钢性联接，安装在汽轮机的前轴承箱内。

本主油泵为单级双吸卧式离心泵，吸入油采用压力供油。

3.1 主油泵设计参数3.2 结构概述3.2.1静止部分：主油泵的静止部分主要由泵壳、端盖、密封环和浮动轴承等零部件组成。

主油泵的进、出接口并排设置在主油泵下部，与主油泵底座融合为一体。

在泵壳各腔室顶部分别设置了一个带孔螺塞，在机组启动时用来排出各腔室中的气体，保证主油泵及油系统的运行稳定。

3.2.2 转动部分：主油泵的转动部分主要由叶轮、泵轴、套筒、键等零部件组成。

主油泵转子在厂内组装后进行了动平衡试验，从而保证了主油泵运行的稳定。

主油泵的泵轴与汽轮机主轴之间采用凹凸榫对中型式的刚性联接方式，泵轴与汽轮机主轴用12只M20的螺栓联接。

泵轴上的测速齿盘用来测定汽轮机组的转速和胀差等。

危急遮断器安装在泵轴的前端。

3.3.3 主油泵的密封部分：主油泵的密封采用浮动密封环（两个半圆组合而成）进行密封。

密封环可在泵壳内自由浮动，它不仅允许主油泵转子做轴向运动，还可以补偿转子垂直方向上的位移。

密封环的材料为铸锡青铜（ZCuSn5Pb5Zn5）。

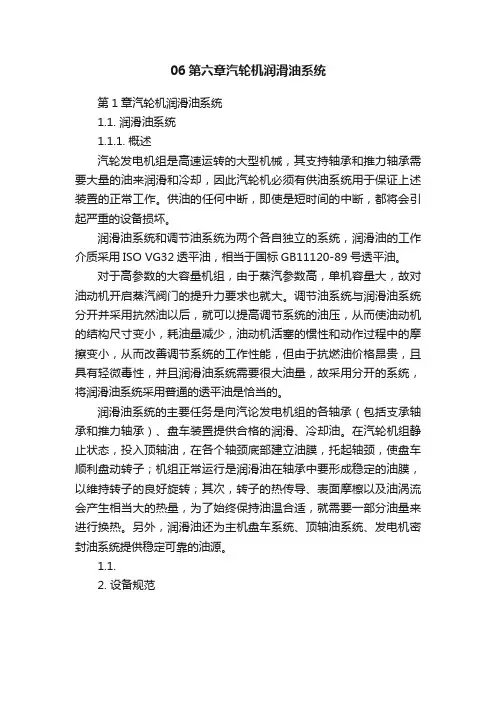

06第六章汽轮机润滑油系统第1章汽轮机润滑油系统1.1. 润滑油系统1.1.1. 概述汽轮发电机组是高速运转的大型机械，其支持轴承和推力轴承需要大量的油来润滑和冷却，因此汽轮机必须有供油系统用于保证上述装置的正常工作。

供油的任何中断，即使是短时间的中断，都将会引起严重的设备损坏。

润滑油系统和调节油系统为两个各自独立的系统，润滑油的工作介质采用ISO VG32透平油，相当于国标GB11120-89号透平油。

对于高参数的大容量机组，由于蒸汽参数高，单机容量大，故对油动机开启蒸汽阀门的提升力要求也就大。

调节油系统与润滑油系统分开并采用抗然油以后，就可以提高调节系统的油压，从而使油动机的结构尺寸变小，耗油量减少，油动机活塞的惯性和动作过程中的摩擦变小，从而改善调节系统的工作性能，但由于抗燃油价格昂贵，且具有轻微毒性，并且润滑油系统需要很大油量，故采用分开的系统，将润滑油系统采用普通的透平油是恰当的。

润滑油系统的主要任务是向汽论发电机组的各轴承（包括支承轴承和推力轴承）、盘车装置提供合格的润滑、冷却油。

在汽轮机组静止状态，投入顶轴油，在各个轴颈底部建立油膜，托起轴颈，使盘车顺利盘动转子；机组正常运行是润滑油在轴承中要形成稳定的油膜，以维持转子的良好旋转；其次，转子的热传导、表面摩檫以及油涡流会产生相当大的热量，为了始终保持油温合适，就需要一部分油量来进行换热。

另外，润滑油还为主机盘车系统、顶轴油系统、发电机密封油系统提供稳定可靠的油源。

1.1.2. 设备规范表06-01 润滑油系统设备规范1.1.3. 润滑油系统的类型供油系统按设备与管道布置方式的不同，可分为集装供油系统和分散供油系统两类。

1.集中供油系统集装供油系统将高、低压交流油泵和直流油泵集中布置在油箱顶上且油管路采用套装管路即系统回油作为外管，其它供油管安装再该管内部。

这种系统的主要优、缺点如下：油泵集中布置，便于检查维护及现场设备管理；套装油管可以防止压力油管跑油，发生火灾事故和造成损失；套装油管检修困难。

汽轮机主机润滑油系统一、作用1、为汽轮机、发电机径向轴承提供润滑油；2、为汽轮机推力轴承提供润滑油；3、为盘车装置提供润滑油；4、为装在前轴承座内的机械超速脱扣装置提供控制用压力油。

二、工作原理润滑油系统包括主油箱、主油泵、交流润滑油泵、直流备用泵、密封油备用泵、冷油器、射油器、顶轴油系统，排烟系统和储油箱、油净化装置等。

2.1 供油系统这种供油系统中装有射油器，在运行中安全可靠，其工作原理如下：润滑油系统为一个封闭的系统，润滑油储存在油箱内。

离心式主油泵由汽轮机主轴直接带动，由主油泵打出的油分成两路，其中绝大部分的压力油至射油器，并将油箱内的油吸入射油器。

尚有一小部分经逆止阀及节流孔后向高压备用密封油系统和机械超速自动停机装置及注油试验系统提供工质。

从射油器出来的油分三路，一路向主油泵进口输送压力油，一路经过逆止门送到冷油器，向机组的润滑系统供油，同时有一路供给低压密封备用油。

在润滑系统中设置两台冷油器。

一台运行、一台备用。

在运行中可逐个切换。

经冷油器冷却后的油温应小于45℃，以便去冷却、润滑推力瓦、支持轴承及盘车齿轮等。

轴承的排油由回油母管汇集后流回主油箱。

如果遇到汽轮机停机或某些意外事故，主油泵不能提供上述油流，当润滑油压下降到0.076～0.082Mpa 时，则同时启动轴承油泵及密封油备用泵，轴承油泵一方面提供低压密封备用油及主油泵入口的供油，一方面经冷油器冷却后向各轴承及盘车提供润滑冷却用油。

密封油备用泵的出口油经过逆止阀向高压密封备用油系统、注油系统及机械超速装置提供动力油源。

当汽轮机盘车时或启动初期，由于离心式主油泵进口侧没有吸油能力，因而必须开启轴承油泵及密封油备用泵，只有当汽轮机转速升到2700RPM 左右时，主油泵才能供应机组全部所需的油量。

当机组满速稳定后，并且集管中油压满足需要时，在控制室手动停止轴承油泵及密封油备用油泵。

在停机过程中，遇到交流电源或轴承油泵故障，润滑油压降低到0.069～0.076Mpa，直流事故油泵投入，确保轴承冷却润滑油的供应，防止轴瓦烧坏，保证了汽轮机的安全，这也是润滑油系统的最后备用。

汽轮机润滑油系统三润滑油系统1 概述1.1系统功能本汽轮机润滑油系采⽤电动油泵的供油⽅式.润滑油系统主要⽤于向汽发电机组各轴承、盘车装置及联轴器喷油孔提供润滑冷却⽤油；向保安部套提供⼀次压⼒和油；向发电机氢密封空侧提供密封⽤油以及为顶轴系统提供充⾜的油源。

1.2系统描述汽轮发电机组的轴承需要润滑油来形成连续的油楔，转⼦在这层油楔上转动。

形成油楔只需要少量的油，然⽽，由于转⼦的传热、轴承⾯的磨擦以及润滑油⾃⾝的紊流，产⽣了⼤量的热量。

因此，为了⼀定的轴承温度，需要向轴承提供更多的油量对轴承进⾏冷却。

轴承的润滑油压约为0。

18Mpa，此油压确保了轴承上部压⼒不低于⼤⽓压，避免造成油楔的不连续。

另⼀⽅⾯，如果油压过⾼，润滑油就会从轴承两端⾼速地喷射出来，并变成雾状。

这样，油很容易从轴承箱⾥窜出。

油温必须保持在⼀定的范围以内，如果轴承进油油温过低，由于油的⾼粘度会使轴承润滑效率变低。

如果轴承回油温度过⾼，油会很快氧化⽽变质。

因此，轴承回油度应限制在60~70℃，轴承进油油温度限制在38~46℃（正常运⾏时，调整为46℃）。

可以通过调整每个轴承的进油量来达到需要的轴承回油温度。

为允许⾜够的调节量，每个轴承的供油管采⽤较⼤管径，在轴承进⼝管处装有呆移动式节流孔板。

润滑油系统图见附图0-1-1。

1.3 系统⼯质系统⼯质为ISO-VG32汽轮机油,其相关主要性能要求见下表.经我⼚论证的汽轮机油有:美孚Mobil DTE832、康辉普通级32#汽轮机油、中⽯油L-KTP系列汽轮机油。

2 系统的构成（1）集装油箱（2）两台交流电动主油泵（⼀台主油泵和⼀台辅助油泵）（3）⼀台直流电动事故油泵（4）两台交流电动排油风机（5）两台冷油器（6）两台交流电动顶轴油泵（7）蓄能器（8）润滑油管路（9）压⼒调节阀（10）电加热器（11）油系统附件3 系统⼯程主要设备简介3.1 油泵在正常运⾏时,由交流电动主油泵MOP(交流电动辅助油泵AOP备⽤)向汽轮发电机组各轴承供油.同时⼀台直流电动事故油泵EOP,⽤于在油压过低时建⽴起轴承润滑油压.当油压下降到某⼀给定值时,这三台电动油泵通过继电器控制⾃动投⼊运⾏.3.1.1 主油泵MOP和辅助油泵AOP2台油泵的容量为100%,其驱动电机为交流防爆电机.机组正常运⾏时,主油泵供油,辅助油泵备⽤,此时主油泵出⼝压⼒约为0.52MPa。

汽轮机主机油系统汽轮发电机组的主机油系统包括：润滑油及其净化系统，顶轴油系统，调节和安全油系统。

１、润滑油系统润滑油系统的任务：向汽轮发电机组的各轴承和盘车装置提供合格的的润滑和冷却油。

润滑油系统设备包括：润滑油箱、主油泵、交流电动油泵、直流电动油泵、冷油器、油温调节装置、轴承进油调节阀、滤油装置、油温\油压检测装置、管道和各阀门。

在正常运行时，离心式主油泵由汽轮机主油泵驱动。

在机组启动阶段和油压力低于整定值时，交流备用润滑油泵自动启动。

在机组运行中，当润滑油母管内的压力低于整定值时，直流事故油泵自动启动。

润滑油净化系统的作用：确保润滑油的理化性能忽然清洁度符合要求。

润滑油净化系统主要包括的设备有：大机主油箱，两个小机油箱，贮油箱（污油室），净油室，滤网，电加热器，两台主机油箱输油泵，事故油池，油污分离器等２、顶轴油系统顶轴油系统的作用：避免盘车时发生干摩擦，防止轴颈与轴瓦相互损伤。

在汽轮机组由静止状态准备启动时，轴颈底部尚未建立油膜，此时投入顶轴油系统，为了使机组各轴颈建立油膜，将轴颈托起以减小轴颈与轴瓦的摩擦，同时也能使盘车装置能够顺利的盘动汽轮发电机转子。

顶轴油系统包括：两台100%额定容量的顶轴油泵、滤网、压力调节阀、压力开关以及阀门管道等。

顶轴油系统的油源和回油均来自汽轮发电机的润滑油系统。

３、液压油系统汽轮机液压油系统的作用：向汽轮机调节系统的液力控制机构提供动力油源，还向汽轮机的保安系统提供安全油源。

液压油系统的工质是磷酸脂燃油。

液压油系统主要包括液压油箱，液压供油系统（去汽轮机调速系统和安全系统），液压油冷却系统和液压油再生（化学处理）系统。

液压油冷却系统的的冷却水源来自闭式冷却水系统。

机组正常运行时，一台液压油泵投运，向液压油系统和安全油系统供油，另一台液压油泵处于备用状态。

液压油冷却油泵和液压油再生油泵同时工作，以维持液压油的油质和油温。

４、ＥＨ油系统ＥＨ油系统的主要目的是控制汽轮机的转速和功率，从而满足电厂的供电要求。

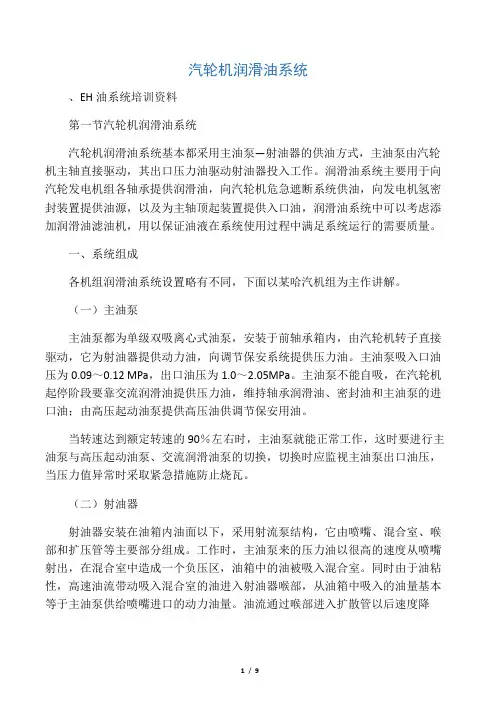

汽轮机润滑油系统、EH油系统培训资料第一节汽轮机润滑油系统汽轮机润滑油系统基本都采用主油泵—射油器的供油方式，主油泵由汽轮机主轴直接驱动，其出口压力油驱动射油器投入工作。

润滑油系统主要用于向汽轮发电机组各轴承提供润滑油，向汽轮机危急遮断系统供油，向发电机氢密封装置提供油源，以及为主轴顶起装置提供入口油，润滑油系统中可以考虑添加润滑油滤油机，用以保证油液在系统使用过程中满足系统运行的需要质量。

一、系统组成各机组润滑油系统设置略有不同，下面以某哈汽机组为主作讲解。

（一）主油泵主油泵都为单级双吸离心式油泵，安装于前轴承箱内，由汽轮机转子直接驱动，它为射油器提供动力油，向调节保安系统提供压力油。

主油泵吸入口油压为0.09～0.12 MPa，出口油压为1.0～2.05MPa。

主油泵不能自吸，在汽轮机起停阶段要靠交流润滑油提供压力油，维持轴承润滑油、密封油和主油泵的进口油；由高压起动油泵提供高压油供调节保安用油。

当转速达到额定转速的90％左右时，主油泵就能正常工作，这时要进行主油泵与高压起动油泵、交流润滑油泵的切换，切换时应监视主油泵出口油压，当压力值异常时采取紧急措施防止烧瓦。

（二）射油器射油器安装在油箱内油面以下，采用射流泵结构，它由喷嘴、混合室、喉部和扩压管等主要部分组成。

工作时，主油泵来的压力油以很高的速度从喷嘴射出，在混合室中造成一个负压区，油箱中的油被吸入混合室。

同时由于油粘性，高速油流带动吸入混合室的油进入射油器喉部，从油箱中吸入的油量基本等于主油泵供给喷嘴进口的动力油量。

油流通过喉部进入扩散管以后速度降低，速度能又部分变为压力能，使压力升高，最后将有一定压力的油供给系统使用。

东方机组润滑油系统一般有两个射油器：供油射油器和供润滑油射油器。

供油射油器为主油泵提供入口油，而供润滑油射油器为汽轮发电机组各轴承提供润滑油以及密封用油；两射油器在结构上完全相同。

国产引进型机组只有一个射油器，它同时向主油泵进口和轴承供油。
