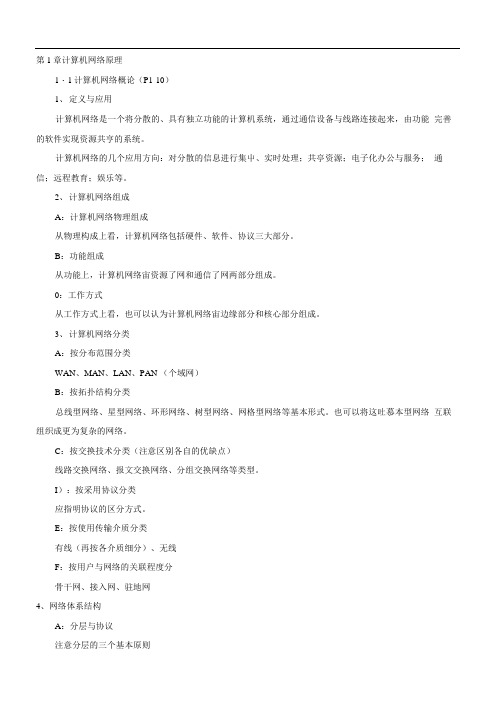

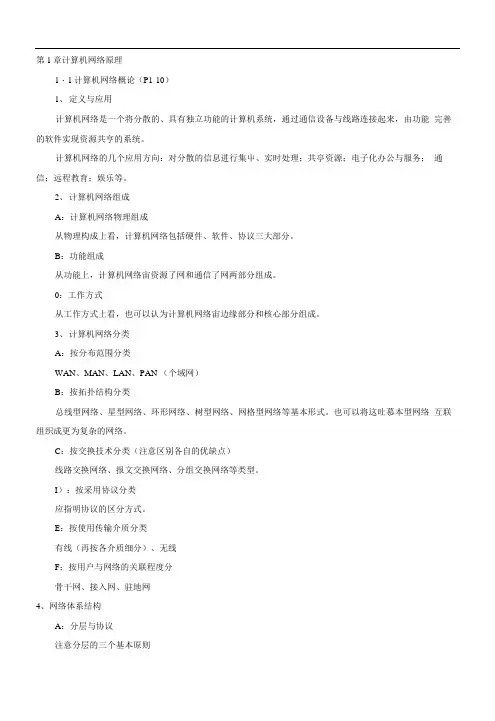

第1章计算机网络原理1・1计算机网络概论（P1-10）1、定义与应用计算机网络是一个将分散的、具有独立功能的计算机系统，通过通信设备与线路连接起来，由功能完善的软件实现资源共亨的系统。
计算机网络的几个应用方向：对分散的信息进行集屮、实时处理；共亭资源；电子化办公与服务；通信；远程教育；娱乐等。
2、计算机网络组成A：计算机网络物理组成从物理构成上看，计算机网络包括硬件、软件、协议三大部分。
B：功能组成从功能上，计算机网络宙资源了网和通信了网两部分组成。
0：工作方式从工作方式上看，也可以认为计算机网络宙边缘部分和核心部分组成。
3、计算机网络分类A：按分布范围分类WAN、MAN、LAN、PAN （个域网）B：按拓扑结构分类总线型网络、星型网络、环形网络、树型网络、网格型网络等基本形式。
也可以将这吐慕本型网络互联组织成更为复杂的网络。
C：按交换技术分类（注意区别各自的优缺点）线路交换网络、报文交换网络、分组交换网络等类型。
I）：按采用协议分类应指明协议的区分方式。
E：按使用传输介质分类有线（再按各介质细分）、无线F：按用户与网络的关联程度分骨干网、接入网、驻地网4、网络体系结构A：分层与协议注意分层的三个基本原则B：接口与服务SAP5、计算机网络提供的服务可分为三类：面向连接的服务与无连接的服务、冇应答服务与无应答服务、可靠服务与不可靠服务。
6、服务数据单元SDU、协议控制信息PCI、协议数据单元PI)U。
三者的关系为：N-SDU+N-PCI=N-PDU= (N-l) SDUC： 1S0/0S1与TCP/IP体系结构模型OSI有7层，从低到高依次称为物理层、数据链路层、网络层、传输层、会话层、表示层、应用层。
各层对应的数据交换单元分别为:比特流、帧、分组、TPDU、SPDU、PPDU、APDUTCP/IP从低到高各层依次为网络接口层、互联网层、传输层、应用层。
网络接口层相当于OSI的物理层和数据链路层；互联网层相当于OSI的网络层：传输层相当于OSI的传输层；应川层相当于OSI的应用层：没有表示层和会话层。
网络设计方案实用的网络设计方案（精选11篇）为了确保事情或工作有序有力开展，常常需要提前进行细致的方案准备工作，方案的内容多是上级对下级或涉及面比较大的工作，一般都用带“文件头”形式下发。
那么优秀的方案是什么样的呢？以下是小编精心整理的网络设计方案，仅供参考，大家一起来看看吧。
网络设计方案篇1一、需求分析：随着计算机网络通讯的飞速发展和应用的不断普及，充分利用各种信息正成为世界性的行为，尽快尽早地建设校园网，好处将是显著和长远的。
然而，设计好、管好、用好校园网才是网络的关键所在。
面临21世纪，社会的高度国际化、信息化使现代教育面临着深刻改变，传统的教育模式也因此受到冲击。
以计算机为核心的信息技术必将导致教育教学领域的深刻改变，网络教学、远程教学、教育资源共享的教育新时代正向我们走来，校园网络的建设，为建构现代教育新型教学教育模式提供了最理想的教学环境。
如何充分发挥校园网的作用，成为摆在我们面前的一个新课题。
校园网概括地讲是为学校师生提供教学、科研和综合信息服务的宽带多媒体网络。
也就是利用先进的综合布线技术、无线路由器的安装构架安全、可靠、便捷的计算机信息传输网路;利用成熟、领先的计算机网络技术规划计算机综合管理系统的网络应用环境;利用全面的校园网络管理软件、网络教学软件为学校提供教学、管理和决策三个不同层次所需要的数据，使校园的网络管理员能够更好的管理校园的网络，即使出现什么问题也能更快的解决。
无线是实现教育信息现代化目标的方式，更是网络发展的方向，尽管无线技术与有限网络还有一定的差距，但是它绝不是单纯有限网络的扩展，至少，无线网络完全可以满足教育的需求。
我们更应该看重的是信息现在代的标准，而不是视娱悦的社会标准，并且踏踏实实的办教育，那么教育信息化的进程就会极限的加速，达到更好的效果。
二、建设背景：由于目前校园网里面大多数都是有线的网络，在移动办公的时候很不方便，学生只能在寝室里面上有线网，老师也只能在办公室上，如果有什么需要移动一下位置都很不方便，为了让学生有一个很方便的上网环境，所以决定在学校建设无线网络，让学生、老师能够更好的学习和办公。
网络工程网络规划设计知识点汇总在当今数字化时代，网络已经成为人们生活和工作中不可或缺的一部分。
无论是企业办公、学校教育、医疗服务还是娱乐休闲，都离不开稳定、高效的网络支持。
而网络工程中的网络规划设计则是构建一个优质网络的关键环节。
接下来，让我们一起深入了解网络工程网络规划设计的相关知识点。
一、需求分析需求分析是网络规划设计的第一步，也是最为重要的一步。
在这个阶段，需要与用户进行充分的沟通，了解他们对网络的具体需求。
这包括但不限于以下几个方面：1、用户数量和分布需要明确网络所覆盖的用户数量以及他们在地理上的分布情况。
例如，一个大型企业可能在多个城市设有分支机构，每个分支机构的员工数量不同，这将直接影响网络的规模和架构。
2、应用类型和流量需求了解用户将要在网络上运行的应用程序类型，如办公软件、视频会议、文件共享等，并预估每种应用所产生的流量。
不同的应用对网络带宽、延迟和丢包率等指标有不同的要求。
3、安全性需求评估用户对网络安全的重视程度，确定是否需要防火墙、入侵检测系统、数据加密等安全措施，以及相应的安全级别。
4、可靠性需求用户可能对网络的可用性有一定的要求，例如要求网络的故障恢复时间在几分钟内，或者要求具备冗余链路和设备以确保网络的不间断运行。
5、扩展性需求考虑到企业的发展和业务的增长，网络应该具备良好的扩展性，能够方便地添加新的用户、设备和应用。
通过全面、深入的需求分析，可以为后续的网络规划设计提供明确的方向和依据。
二、网络拓扑结构设计网络拓扑结构是指网络中各个节点和链路的连接方式。
常见的网络拓扑结构有星型、总线型、环型、树型和网状型等。
在网络规划设计中，需要根据需求分析的结果选择合适的拓扑结构。
1、星型拓扑以中央节点为中心，其他节点通过单独的链路与中央节点相连。
这种拓扑结构易于管理和维护，但中央节点一旦出现故障，整个网络可能会瘫痪。
2、总线型拓扑所有节点通过一条共享的总线进行通信。
其优点是成本低，但缺点是总线容易出现故障，且网络扩展性较差。
第2 章网络设计的基础知识在设计网络时，理解计算机网络分为几种不同的类型是十分重要的。
在本章中，你将学习计算机网络中使用的网络计算模型（包括集中式计算、分布式计算和协同计算）、不同类型的网络（如局域网、城域网、广域网、虚拟局域网等）、不同类型的网络拓扑结构，在学习了本章之后，你将理解网络设计时所涉及的基本概念和基本方法。
2.1 网络计算模型随着网络及其应用技术的发展，网络分布计算模式经历了以下三个发展阶段：１、以大型计算机为主的集中计算模式。
２、以服务器为中心的客户机／服务器计算模式，分布计算模式。
３、以多台计算机共同完成某项工作的为协同式计算。
信息技术的高速发展推动了计算模式不断更新。
从单机时代的主机／终端模式、文件服务器时代的共享数据模式、客户机／服务器时代的C／S 计算模式，到电子商务时代的B／S 网络计算模式，计算模式已经发生了巨大变化。
2.1.1 集中式计算在20 世纪80 年代以前，功能强大的大型机应用普遍，许多用户同时共享CPU 资源和数据存储功能。
访问这些大型机往往会受到严格控制，与其进行数据交换时也需要通过穿孔卡和简单的终端。
这时的就是以大型机为中心的计算模式，也称为时分共享模式。
这一模式的特点是：系统提供专用的用户界面；所有用户的击键和光标位置都被传入主机；通过直接的硬件连线把简单的终端连接到主机或一个终端控制器上；所有从主机处返回的结果光标位置和字符串等都显示在屏幕的特定位置；系统采用严格的控制和广泛的系统管理、性能管理机制。
这一采用主机的能力来进行应用，同时采用无智能的终端来对应用进行控制。
如图2.1.1 所示为以大型主机为中心的网络结构。
2.1.2 分布式计算客户（client）和服务器（server）模式到了20 世纪90 年代，计算技术最引人注目的进展之一就是应用计算环境从集中走向分布，其中，Client／Server 计算机系统的建立及其应用系统的开发过程中，应该第 2 章网络设计的基础知识- 9 -说系统集成是决定此类系统开发和应用能否成功的关键因素之一。
网络设计基础网络设计原则成本：建网成本、运营成本可靠性：链路冗余备份/负载分担、节点冗余备份可扩展性可管理型、维护性易用性安全性拓扑类型总线形拓扑------------------------------------------| | |设备设备设备环状拓扑RT2星形拓扑树形拓扑双星形拓扑网状拓扑全连接网状拓扑：部分连接网状拓扑：网络分类网络分层根据需要网络可以分为若干层。
便于容量分析、规划和流量分析、控制。
每层负责不同的功能。
根据服务器的主要服务对象，服务器连接在对应范围的最高层次的设备上。
园区网园区网包括校园网、企业网、电子政务网等。
可以包括局域网、城域网和广域网。
局域网网络分层核心层（core layer）使用三层交换机，汇聚层（distribution layer/ convergence layer）使用三层交换机，接入层（access layer）使用二层交换机。
核心层提供大吞吐量和低时延的路由转发。
汇聚层提供本地路由/流量均衡、ACL过滤、QoS 等。
接入层负责用户接入、VLAN隔离、用户认证/计费（802.1x/Portal）、速率限制、DHCP snooping/ MAC绑定、DAI。
供全局域网访问的内部服务器连在核心交换机上，流量监控服务器连接在核心交换机的镜像端口上。
供部分局域网访问的内部服务器连在该部分的最高层次设备上。
权衡可靠性要求和成本，允许备份不足的设计，允许某个节点或者链路失效导致网络的某个部分被隔离。
城域网网络分层位于同一城市不同地点的分校、分公司之间使用路由器互联。
广域网位于不同城市的分校、分公司之间使用路由器互联。
专网电子政务网《国家信息化领导小组关于推进国家电子政务网络建设的意见》分为电子政务外网和电子政务内网。
使用前置服务器来达到间接访问。
视频监控网络摄像头接入方式有以太接入、wifi接入、PON接入。
以太接入适用于室内等高密度视频监控接入场景。
不方便布线时可以使用wifi接入。
项目1 网络工程项目设计基础项目描述在当前的网络工程项目建设中，企业网的建设是非常重要的，企业网内部各种不同业务的开展，是企业网迅速发展的最主要原因。
早期的企业网主要是简单的数据共享，现在则是全方位的数据共享，从过去单一的企业内部到现在异地甚至分布在全球的多个分支公司的互连,对网络的覆盖面要求越来越广，这种要求已经发展到整个企业、整个行业,甚至整个互联网。
本项目要完成以下任务：●掌握网络工程项目设计的相关概念。
●了解网络拓扑结构。
●学会做网络工程项目的需求分析。
●掌握网络工程项目设计的方法。
任务1 网络工程项目设计的相关概念任务展示在进行网络工程设计时，网络工程设计者首先要搞清楚网络技术集成、网络设备集成和网络应用集成三方面的要求；其次，将用户方的需求用网络工程的语言表述出来，使用户理解设计者所做的工作。
任务知识1。
1 网络工程项目设计的概念计算机网络工程的描述性定义如下：计算机网络工程是指为了实现一定的应用目标，根据相关的标准和规范，通过详细的分析、规划和设计，按照可行性的设计方案，将计算机网络技术、系统、管理，高效地集成到一起的工程。
也可简单地描述为：计算机网络工程是将系统化的、规范的、可度量的方法应用于网络系统的设计、建造和维护的过程，即把工程化方法应用于网络系统中。
1.2 网络工程项目设计的目标网络设计遵循技术和行业标准的指导原则,确保设计的解决方案满足网络建设的需要,并符合IT建设的标准，为将来的网络升级提供向后兼容能力。
在整体方案设计中，要遵循功能性、可扩展性、适应性和管理性原则。
1. 有效性和可靠性网络的有效性和可靠性，即可连续运行性，是网络建设必须考虑的首要原则，从用户的角度考虑，当网络不能继续提供服务时,不管是何种原因，网络就失去了实际价值。
从另一方面看，当某种网络服务的响应时间变得变幻莫测时，网络系统也就不可靠了。
在网络设计上，应考虑以下的一些技术。
（1）选择的网络设备必须具有良好的可靠性。
