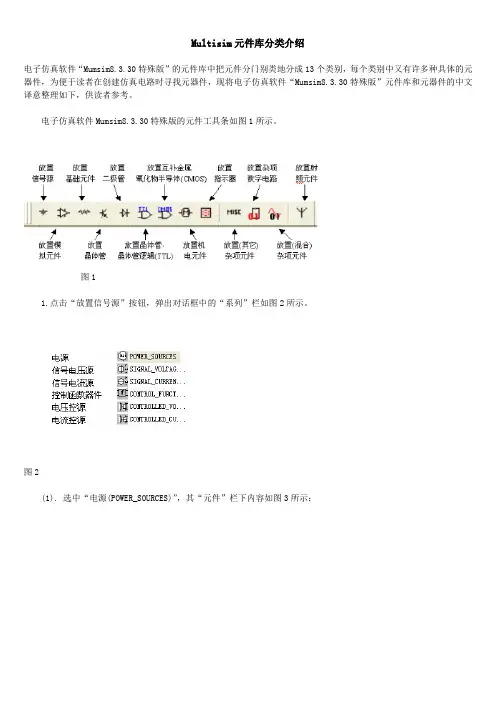

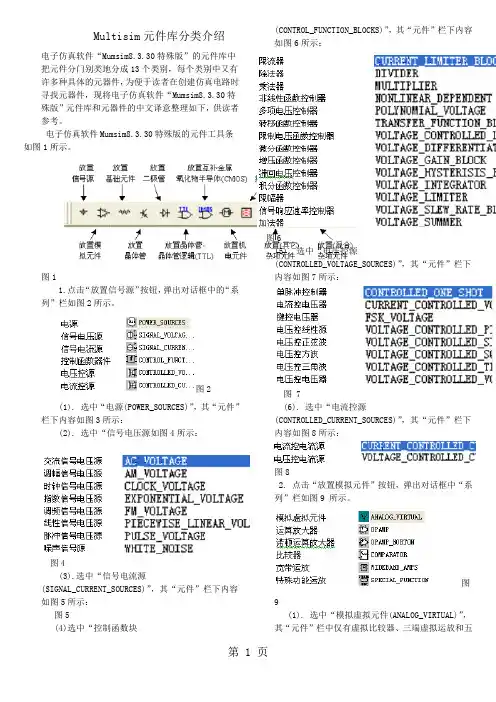

Multisim元件库分类介绍电子仿真软件“Mumsim8.3.30特殊版”的元件库中把元件分门别类地分成13个类别，每个类别中又有许多种具体的元器件，为便于读者在创建仿真电路时寻找元器件，现将电子仿真软件“Mumsim8.3.30特殊版”元件库和元器件的中文译意整理如下，供读者参考。
电子仿真软件Mumsim8.3.30特殊版的元件工具条如图1所示。
图11.点击“放置信号源”按钮，弹出对话框中的“系列”栏如图2所示。
图2(1). 选中“电源(POWER_SOURCES)”，其“元件”栏下内容如图3所示：(2). 选中“信号电压源如图4所示：图4(3).选中“信号电流源(SIGNAL_CURRENT_SOURCES)”，其“元件”栏下内容如图5所示：图5(4)选中“控制函数块(CONTROL_FUNCTION_BLOCKS)”，其“元件”栏下内容如图6所示：图6(5). 选中“电压控源(CONTROLLED_VOLTAGE_SOURCES)”，其“元件”栏下内容如图7所示：图 7(6). 选中“电流控源(CONTROLLED_CURRENT_SOURCES)”，其“元件”栏下内容如图8所示：图82. 点击“放置模拟元件”按钮，弹出对话框中“系列”栏如图9 所示。
图9(1). 选中“模拟虚拟元件(ANALOG_VIRTUAL)”，其“元件”栏中仅有虚拟比较器、三端虚拟运放和五端虚拟运放3个品种可供调用。
(2). 选中“运算放大器(OPAMP)”。
其“元件”栏中包括了国外许多公司提供的多达4243种各种规格运放可供调用。
(3). 选中“诺顿运算放大器(OPAMP_NORTON)”，其“元件”栏中有16种规格诺顿运放可供调用。
(4). 选中“比较器(COMPARATOR)”，其“元件”栏中有341种规格比较器可供调用。
(5). 选中“宽带运放(WIDEBAND_AMPS)”其“元件”栏中有144种规格宽带运放可供调用，宽带运放典型值达100MHz，主要用于视频放大电路。
M u l t i s i m元器件-中文与英文对照表Multisim元器件中文与英文对照表1。
Source库：包括电源、信号电压源、信号电流源、可控电压源、可控电流源、函数控制器件6个类。
2。
BASIC库：包含基础元件，如电阻、电容、电感、二极管、三极管、开关等；3。
Diodes：二极管库，包含普通二极管、齐纳二极管、二极管桥、变容二极管、PIN二极管、发光二极管等。
4。
Transisitor库：三极管库，包含NPN、PNP、达林顿管、IGBT、MOS管、场效应管、可控硅等；5。
Analog库：模拟器件库，包括运放、滤波器、比较器、模拟开关等模拟器件6。
TTL库：包含TTL型数字电路如7400 7404等门BJT电路。
7。
COMS库：COMS型数字电路如74HC00 74HC04等MOS管电路。
8。
MCU Model： MCU模型，Multisim的单片机模型比较少，只有8051 PIC16的少数模型和一些ROM RAM等9。
Advance Periphearls库：外围器件库，包含键盘、LCD、和一个显示终端的模型。
10。
MIXC Digital：混合数字电路库，包含DSP、CPLD、FPGA、PLD、单片机-微控制器、存储器件、一些接口电路等数字器件。
11。
Mixed：混合库，包含定时器、AC/DA转换芯片、模拟开关、震荡器等；12。
Indicators：指示器库，包含电压表、电流表、探针、蜂鸣器、灯、数码管等等显示器件。
13。
Power：电源库，包含保险丝、稳压器、电压抑制、隔离电源等14。
Misc：混合库，包含晶振、电子管、滤波器、MOS驱动、和其他一些器件等15。
RF：RF库，包含一些RF器件，如高频电容电感、高频三极管等16。
Elector Mechinical：电子机械器件库，包含传感开关、机械开关、继电器、电机等。
Proteus 元件名称对照1元件名称中文名说明7407 驱动门1N914 二极管74Ls00 与非门74LS04 非门74LS08 与门74LS390 TTL 双十进制计数器7SEG 4针BCD-LED 输出从0-9 对应于4根线的BCD码7SEG 3-8译码器电路BCD-7SEG[size=+0]转换电路ALTERNATOR 交流发电机AMMETER-MILLI mA安培计AND 与门DCPOWER 电池/电池组BUS 总线CAP 电容CAPACITOR 电容器CLOCK 时钟信号源CRYSTAL 晶振D-FLIPFLOP D触发器FUSE 保险丝GROUND 地LAMP 灯LED-RED 红色发光二极管LM016L 2行16列液晶可显示2行16列英文字符，有8位数据总线D0-D7，RS，R/W，EN三个控制端口（共14线），工作电压为5V。
Multisim元件库分类介绍电子仿真软件“Mumsim8.3.30特殊版"的元件库中把元件分门别类地分成13个类别，每个类别中又有许多种具体的元器件，为便于读者在创建仿真电路时寻找元器件，现将电子仿真软件“Mumsim8。
3.30特殊版”元件库和元器件的中文译意整理如下，供读者参考。
电子仿真软件Mumsim8.3。
30特殊版的元件工具条如图1所示.图11。
点击“放置信号源”按钮，弹出对话框中的“系列”栏如图2所示.图2(1）。
选中“电源(POWER_SOURCES)”，其“元件”栏下内容如图3所示：图3(2)。
选中“信号电压源（SIGNAL_VOLTAGE_SOURCES）",其“元件”栏下内容如图4所示：图4（3)。
选中“信号电流源（SIGNAL_CURRENT_SOURCES)”，其“元件”栏下内容如图5所示：图5(4)。
选中“控制函数块（CONTROL_FUNCTION_BLOCKS）”，其“元件”栏下内容如图6所示：图6（5）. 选中“电压控源（CONTROLLED_VOLTAGE_SOURCES)"，其“元件"栏下内容如图7所示：图7（6). 选中“电流控源（CONTROLLED_CURRENT_SOURCES）"，其“元件”栏下内容如图8所示：图82。
点击“放置模拟元件”按钮,弹出对话框中“系列"栏如图9 所示。
图9(1)。
选中“模拟虚拟元件(ANALOG_VIRTUAL)”,其“元件"栏中仅有虚拟比较器、三端虚拟运放和五端虚拟运放3个品种可供调用。
（2). 选中“运算放大器(OPAMP)”。
其“元件”栏中包括了国外许多公司提供的多达4243种各种规格运放可供调用。
(3). 选中“诺顿运算放大器(OPAMP_NORTON）”，其“元件"栏中有16种规格诺顿运放可供调用。
（4）。
选中“比较器（COMPARATOR）”，其“元件”栏中有341种规格比较器可供调用。
M u l t i s i m元器件中文与英文对照表Multisim元器件中文与英文对照表1。
Source库：包括电源、信号电压源、信号电流源、可控电压源、可控电流源、函数控制器件6个类。
2。
BASIC库：包含基础元件，如电阻、电容、电感、二极管、三极管、开关等；3。
Diodes：二极管库，包含普通二极管、齐纳二极管、二极管桥、变容二极管、PIN二极管、发光二极管等。
4。
Transisitor库：三极管库，包含NPN、PNP、达林顿管、IGBT、MOS管、场效应管、可控硅等；5。
Analog库：模拟器件库，包括运放、滤波器、比较器、模拟开关等模拟器件6。
TTL库：包含TTL型数字电路如7400 7404等门BJT电路。
7。
COMS库：COMS型数字电路如74HC00 74HC04等MOS管电路。
8。
MCU Model： MCU模型，Multisim的单片机模型比较少，只有8051 PIC16的少数模型和一些ROM RAM等9。
Advance Periphearls库：外围器件库，包含键盘、LCD、和一个显示终端的模型。
10。
MIXC Digital：混合数字电路库，包含DSP、CPLD、FPGA、PLD、单片机-微控制器、存储器件、一些接口电路等数字器件。
11。
Mixed：混合库，包含定时器、AC/DA转换芯片、模拟开关、震荡器等；12。
Indicators：指示器库，包含电压表、电流表、探针、蜂鸣器、灯、数码管等等显示器件。
13。
Power：电源库，包含保险丝、稳压器、电压抑制、隔离电源等14。
Misc：混合库，包含晶振、电子管、滤波器、MOS驱动、和其他一些器件等15。
RF：RF库，包含一些RF器件，如高频电容电感、高频三极管等16。
Elector Mechinical：电子机械器件库，包含传感开关、机械开关、继电器、电机等。
Proteus 元件名称对照1元件名称中文名说明7407 驱动门1N914 二极管74Ls00 与非门74LS04 非门74LS08 与门74LS390 TTL 双十进制计数器7SEG 4针BCD-LED 输出从0-9 对应于4根线的BCD码7SEG 3-8译码器电路BCD-7SEG[size=+0]转换电路ALTERNATOR 交流发电机AMMETER-MILLI mA安培计AND 与门DCPOWER 电池/电池组BUS 总线CAP 电容CAPACITOR 电容器CLOCK 时钟信号源CRYSTAL 晶振D-FLIPFLOP D触发器FUSE 保险丝GROUND 地LAMP 灯LED-RED 红色发光二极管LM016L 2行16列液晶可显示2行16列英文字符，有8位数据总线D0-D7，RS，R/W，EN三个控制端口（共14线），工作电压为5V。
Multisim元件库分类介绍电子仿真软件“Mumsim8.3.30特殊版”的元件库中把元件分门别类地分成13个类别，每个类别中又有许多种具体的元器件，为便于读者在创建仿真电路时寻找元器件，现将电子仿真软件“Mumsim8.3.30特殊版”元件库和元器件的中文译意整理如下，供读者参考。
电子仿真软件Mumsim8.3.30特殊版的元件工具条如图1所示。
图11.点击“放置信号源”按钮，弹出对话框中的“系列”栏如图2所示。
图2(1). 选中“电源(POWER_SOURCES)”，其“元件”栏下内容如图3所示：图3(2). 选中“信号电压源(SIGNAL_VOLTAGE_SOURCES)”，其“元件”栏下内容如图4所示：图4(3). 选中“信号电流源(SIGNAL_CURRENT_SOURCES)”，其“元件”栏下内容如图5所示：图5(4). 选中“控制函数块(CONTROL_FUNCTION_BLOCKS)”，其“元件”栏下内容如图6所示：图6(5). 选中“电压控源(CONTROLLED_VOLTAGE_SOURCES)”，其“元件”栏下内容如图7所示：图7(6). 选中“电流控源(CONTROLLED_CURRENT_SOURCES)”，其“元件”栏下内容如图8所示：图82. 点击“放置模拟元件”按钮，弹出对话框中“系列”栏如图9 所示。
图9(1). 选中“模拟虚拟元件(ANALOG_VIRTUAL)”，其“元件”栏中仅有虚拟比较器、三端虚拟运放和五端虚拟运放3个品种可供调用。
(2). 选中“运算放大器(OPAMP)”。
其“元件”栏中包括了国外许多公司提供的多达4243种各种规格运放可供调用。
(3). 选中“诺顿运算放大器(OPAMP_NORTON)”，其“元件”栏中有16种规格诺顿运放可供调用。
(4). 选中“比较器(COMPARATOR)”，其“元件”栏中有341种规格比较器可供调用。
(5). 选中“宽带运放(WIDEBAND_AMPS)”其“元件”栏中有144种规格宽带运放可供调用，宽带运放典型值达100MHz，主要用于视频放大电路。
Multisim元件库分类介绍电子仿真软件“Mumsim8.3.30特殊版”的元件库中把元件分门别类地分成13个类别，每个类别中又有许多种具体的元器件，为便于读者在创建仿真电路时寻找元器件，现将电子仿真软件“Mumsim8.3.30特殊版”元件库和元器件的中文译意整理如下，供读者参考。
电子仿真软件Mumsim8.3.30特殊版的元件工具条如图1所示。
图11.点击“放置信号源”按钮，弹出对话框中的“系列”栏如图2所示。
图2(1). 选中“电源(POWER_SOURCES)”，其“元件”栏下内容如图3所示：(2). 选中“信号电压源如图4所示：图4(3).选中“信号电流源(SIGNAL_CURRENT_SOURCES)”，其“元件”栏下内容如图5所示：图5(4)选中“控制函数块(CONTROL_FUNCTION_BLOCKS)”，其“元件”栏下内容如图6所示：图6(5). 选中“电压控源(CONTROLLED_VOLTAGE_SOURCES)”，其“元件”栏下内容如图7所示：图 7(6). 选中“电流控源(CONTROLLED_CURRENT_SOURCES)”，其“元件”栏下内容如图8所示：图82. 点击“放置模拟元件”按钮，弹出对话框中“系列”栏如图9 所示。
图9(1). 选中“模拟虚拟元件(ANALOG_VIRTUAL)”，其“元件”栏中仅有虚拟比较器、三端虚拟运放和五端虚拟运放3个品种可供调用。
(2). 选中“运算放大器(OPAMP)”。
其“元件”栏中包括了国外许多公司提供的多达4243种各种规格运放可供调用。
(3). 选中“诺顿运算放大器(OPAMP_NORTON)”，其“元件”栏中有16种规格诺顿运放可供调用。
(4). 选中“比较器(COMPARATOR)”，其“元件”栏中有341种规格比较器可供调用。
(5). 选中“宽带运放(WIDEBAND_AMPS)”其“元件”栏中有144种规格宽带运放可供调用，宽带运放典型值达100MHz ，主要用于视频放大电路。
Multisim元器件中文与英文对照表1。
Source库：包括电源、信号电压源、信号电流源、可控电压源、可控电流源、函数控制器件6个类。
2。
BASIC库：包含基础元件，如电阻、电容、电感、二极管、三极管、开关等；3。
Diodes：二极管库，包含普通二极管、齐纳二极管、二极管桥、变容二极管、PIN二极管、发光二极管等。
4。
Transisitor库：三极管库，包含NPN、PNP、达林顿管、IGBT、MOS管、场效应管、可控硅等；5。
Analog库：模拟器件库，包括运放、滤波器、比较器、模拟开关等模拟器件6。
TTL库：包含TTL型数字电路如7400 7404等门BJT电路。
7。
COMS库：COMS型数字电路如74HC00 74HC04等MOS管电路。
8。
MCU Model： MCU模型，Multisim的单片机模型比较少，只有8051 PIC16的少数模型和一些ROM RAM等9。
Advance Periphearls库：外围器件库，包含键盘、LCD、和一个显示终端的模型。
10。
MIXC Digital：混合数字电路库，包含DSP、CPLD、FPGA、PLD、单片机-微控制器、存储器件、一些接口电路等数字器件。
11。
Mixed：混合库，包含定时器、AC/DA转换芯片、模拟开关、震荡器等；12。
Indicators：指示器库，包含电压表、电流表、探针、蜂鸣器、灯、数码管等等显示器件。
13。
Power：电源库，包含保险丝、稳压器、电压抑制、隔离电源等14。
Misc：混合库，包含晶振、电子管、滤波器、MOS驱动、和其他一些器件等15。
RF：RF库，包含一些RF器件，如高频电容电感、高频三极管等16。
Elector Mechinical：电子机械器件库，包含传感开关、机械开关、继电器、电机等。
Proteus 元件名称对照1元件名称中文名说明7407 驱动门1N914 二极管74Ls00 与非门74LS04 非门74LS08 与门74LS390 TTL 双十进制计数器7SEG 4针BCD-LED 输出从0-9 对应于4根线的BCD码7SEG 3-8译码器电路BCD-7SEG[size=+0]转换电路ALTERNATOR 交流发电机AMMETER-MILLI mA安培计AND 与门DCPOWER 电池/电池组BUS 总线CAP 电容CAPACITOR 电容器CLOCK 时钟信号源CRYSTAL 晶振D-FLIPFLOP D触发器FUSE 保险丝GROUND 地LAMP 灯LED-RED 红色发光二极管LM016L 2行16列液晶可显示2行16列英文字符，有8位数据总线D0-D7，RS，R/W，EN三个控制端口（共14线），工作电压为5V。
multisim 元件名称对照元件名称中文名说明7407 驱动门1N914 二极管74Ls00 与非门74LS04 非门74LS08 与门74LS390 TTL 双十进制计数器7SEG 4针BCD-LED 输出从0-9 对应于4根线的BCD码7SEG 3-8译码器电路BCD-7SEG[size=+0]转换电路ALTERNA TOR 交流发电机AMMETER-MILLI mA安培计AND 与门BA TTERY 电池/电池组BUS 总线CAP 电容CAPACITOR 电容器CLOCK 时钟信号源CRYSTAL 晶振D-FLIPFLOP D触发器FUSE 保险丝GROUND 地LAMP 灯LED-RED 红色发光二极管LM016L 2行16列液晶可显示2行16列英文字符，有8位数据总线D0-D7，RS，R/W，EN三个控制端口（共14线），工作电压为5V。
没背光，和常用的1602B功能和引脚一样（除了调背光的二个线脚）LOGIC ANAL YSER 逻辑分析器LOGICPROBE 逻辑探针LOGICPROBE[BIG] 逻辑探针用来显示连接位置的逻辑状态LOGICSTA TE 逻辑状态用鼠标点击,可改变该方框连接位置的逻辑状态LOGICTOGGLE 逻辑触发MASTERSWITCH 按钮手动闭合,立即自动打开MOTOR 马达OR 或门POT-LIN 三引线可变电阻器POWER 电源RES 电阻RESISTOR 电阻器SWITCH 按钮手动按一下一个状态SWITCH-SPDT 二选通一按钮VOLTMETER 伏特计VOLTMETER-MILLI mV伏特计VTERM 串行口终端Electromechanical 电机Inductors 变压器Laplace Primitives 拉普拉斯变换Memory IcsMicroprocessor IcsMiscellaneous 各种器件AERIAL-天线；ATAHDD；ATMEGA64；BATTERY；CELL；CRYSTAL-晶振；FUSE；METER-仪表；Modelling Primitives 各种仿真器件是典型的基本元器模拟，不表示具体型号，只用于仿真，没有PCBOptoelectronics 各种发光器件发光二极管，LED，液晶等等PLDs & FPGAsResistors 各种电阻Simulator Primitives 常用的器件Speakers & SoundersSwitches & Relays 开关，继电器，键盘Switching Devices 晶阊管Transistors 晶体管（三极管，场效应管）TTL 74 seriesTTL 74ALS seriesTTL 74AS seriesTTL 74F seriesTTL 74HC seriesTTL 74HCT seriesTTL 74LS seriesTTL 74S seriesAnalog Ics 模拟电路集成芯片Capacitors 电容集合CMOS 4000 seriesConnectors 排座，排插Data Converters ADC,DACDebugging Tools 调试工具ECL 10000 Series------------------------------------------------------------PROTEUS元件库元件名称及中英对照AND 与门ANTENNA 天线BA TTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管)BRIDEG 2 整流桥(集成块)BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPV AR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE V ARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管V ARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关----------------------------------------------------------------------PROTEUS原理图元器件库详细说明Device.lib 包括电阻、电容、二极管、三极管和PCB的连接器符号ACTIVE.LIB 包括虚拟仪器和有源器件DIODE.LIB 包括二极管和整流桥DISPLAY.LIB 包括LCD、LEDBIPOLAR.LIB 包括三极管FET.LIB 包括场效应管ASIMMDLS.LIB 包括模拟元器件V ALVES .LIB 包括电子管ANALOG.LIB 包括电源调节器、运放和数据采样IC CAPACITORS.LIB 包括电容COMS.LIB 包括4000系列ECL.LIB 包括ECL10000系列MICRO.LIB 包括通用微处理器OPAMP.LIB 包括运算放大器RESISTORS.LIB 包括电阻FAIRCHLD .LIB 包括FAIRCHLD 半导体公司的分立器件LINTEC.LIB 包括LINTEC公司的运算放大器NA TDAC.LIB 包括国家半导体公司的数字采样器件NATOA.LIB 包括国家半导体公司的运算放大器TECOOR.LIB 包括TECOOR公司的SCR 和TRIAC TEXOAC.LIB 包括德州仪器公司的运算放大器和比较器ZETEX .LIB 包括ZETEX 公司的分立器件。
