multisim使用方法Multisim是一种用于电路设计和仿真的软件。
下面是使用Multisim的一般步骤：1. 打开软件：双击桌面上的Multisim图标或在启动菜单中找到并点击Multisim。
2. 创建新电路：在Multisim的欢迎界面上，选择“新电路设计”或点击“文件”菜单中的“新建电路”。
3. 添加元件：在工具栏上选择所需的元件，在电路图窗口中点击添加元件。
也可以使用右键菜单或快捷键来添加元件。
4. 连接元件：使用导线工具或连接工具在元件之间绘制电路线路。
确保正确连线以正确连接元件。
5. 设置电源：如果电路需要电源，则在工具栏上选择电源工具，并将其放置在电路图中恰当的位置上。
然后单击电源以更改其电压值和极性。
6. 设置测量器件：如果需要在仿真过程中测量电路的各个部分，则可以在工具栏上选择测量仪器并将其放置在电路图中。
7. 运行仿真：点击工具栏上的“运行”按钮或选择“仿真”菜单中的“运行”选项以开始仿真电路。
8. 分析仿真结果：仿真完成后，可以查看电路中各个元件的电流、电压等参数。
可以使用示波器、数字多表仪和其他工具来查看和分析仿真结果。
9. 保存和导出电路：在完成电路设计和仿真后，保存电路文件以便以后使用并导出仿真结果。
这些步骤只是Multisim使用的基本方法，你可以根据需要深入研究和探索更多功能和选项。
下面是Multisim的使用方法：1. 创建新项目：打开Multisim软件后，点击“File”菜单，选择“New”，然后选择“New Project”来创建一个新项目。
2. 添加器件：在项目中添加所需的器件。
点击“Component”菜单，选择“Place”来添加各种电子器件。
3. 连接电路：通过拖拽连接线将器件连接在一起，形成电路。
点击“Wire”工具，然后依次选中各个器件的引脚来连接它们。
4. 设定电流/电压源：点击“Source”工具，选择合适的电流或电压源来为电路提供电源。

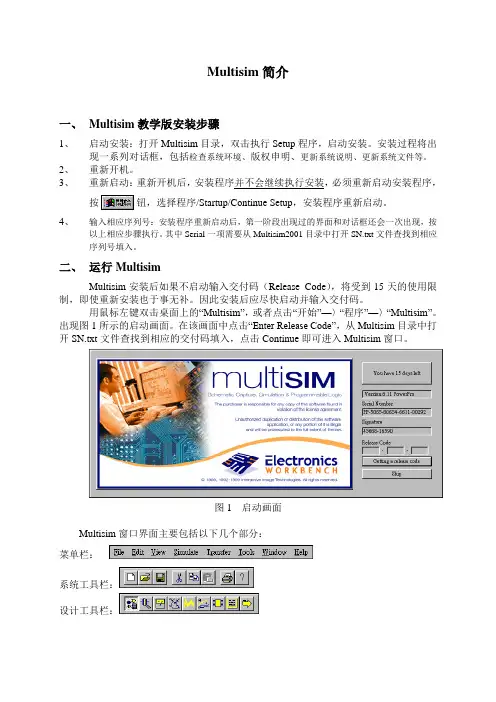

Multisim简介一、Multisim教学版安装步骤1、启动安装：打开Multisim目录，双击执行Setup程序，启动安装。
安装过程将出现一系列对话框，包括检查系统环境、版权申明、更新系统说明、更新系统文件等。
2、重新开机。
3、重新启动：重新开机后，安装程序并不会继续执行安装，必须重新启动安装程序，按钮，选择程序/Startup/Continue Setup，安装程序重新启动。
4、输入相应序列号：安装程序重新启动后，第一阶段出现过的界面和对话框还会一次出现，按以上相应步骤执行。
其中Serial一项需要从Multisim2001目录中打开SN.txt文件查找到相应序列号填入。
二、运行MultisimMultisim安装后如果不启动输入交付码（Release Code），将受到15天的使用限制，即使重新安装也于事无补。
因此安装后应尽快启动并输入交付码。
用鼠标左键双击桌面上的“Multisim”，或者点击“开始”—〉“程序”—〉“Multisim”。
出现图1所示的启动画面。
在该画面中点击“Enter Release Code”，从Multisim目录中打开SN.txt文件查找到相应的交付码填入，点击Continue即可进入Multisim窗口。

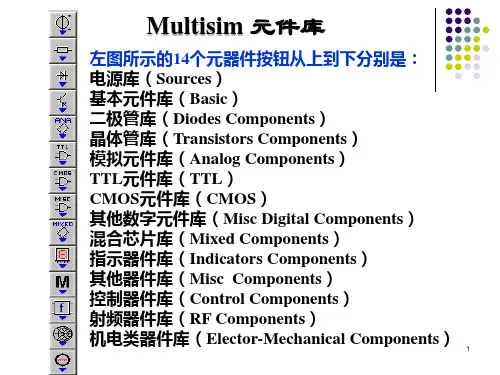

图1 启动画面Multisim窗口界面主要包括以下几个部分：菜单栏：系统工具栏：设计工具栏：元器件箱（在界面的最左边）：仪表工具栏（在界面的最右边）：三、元器件箱元器件箱在界面的最左边按列排放，包括14个元器件库，其中模拟电路常用库为电源库、基本元件库、二极管库、晶体管库、模拟元件库，简介如下：电源库：开关电源/信号源。
基本元件库：如电阻器、电容器、电感器等常用的元件。
二极管库：包括各种二极管、闸流体及桥式整流器等。
晶体管库：包括双极性晶体管(BJT)、场效晶体管(FET)。
模拟元件库：如运算放大器等。
四、虚拟仿真仪表仪表工具栏在界面的最右边按列排放，包括11种虚拟仪器，其中模拟电路测试常用仪表为数字万用表、函数发生器、示波器、波特图仪，简介如下：波特图仪。
multisim14用法-回复Multisim 14是一款电路设计和仿真软件，由国际仪器公司开发。
它的主要功能是帮助工程师和电子爱好者设计、测试和分析电路。
本文将详细介绍Multisim 14的用法，并逐步回答您的问题。
Multisim 14提供了一个直观的界面，使用户能够轻松地创建和编辑电路。
它拥有一个强大的零件库，其中包含了各式各样的电子元件，从基本的电阻和电容到复杂的集成电路。
用户可以在零件库中选择所需的元件，然后将它们拖放到工作区中。
一旦电路中的元件完成布置，用户可以使用Multisim 14的连线工具将它们连接在一起。
用户可以自由选择连接的方式，例如并联、串联或交叉连接。
此外，Multisim 14还提供了多种连接类型，例如直流电源、交流电源以及虚拟接地。
在电路设计完成后，用户可以使用Multisim 14的仿真功能对电路进行测试。
Multisim 14使用SPICE引擎来模拟电路的行为。
用户可以设置输入信号，并观察电路的输出结果。
同时，Multisim 14还提供了丰富的工具和仪器，如示波器、函数发生器和逻辑分析仪，用于更详细地分析电路的性能和行为。
Multisim 14还具有可自定义的模型库，用户可以根据需要添加自定义的元件或模型。
这使得用户能够模拟和测试自己设计的电子元件或电路。
同时，Multisim 14还支持与其他软件以及硬件设备的集成，例如LabVIEW 和PXI设备。
除了设计和仿真电路，Multisim 14还提供了电路板布局、PCB设计和原理图绘制等功能。
用户可以直接从Multisim 14中将电路布局导入到其他电路板设计软件中，并进行后续的PCB设计工作。
这样，用户可以在一个软件中完成电路设计的各个方面，提高了工作效率。
总的来说，Multisim 14是一款功能强大的电路设计和仿真软件，对于工程师和电子爱好者来说是一项非常有用的工具。
它提供了直观的界面、丰富的零件库、强大的仿真功能和可自定义的模型库。
multisim14用法Multisim14是一款由美国电子协会出品的优秀软件，它是用于模拟电路设计的优秀工具。
对于许多初学者来说，掌握Multisim14的使用方法是非常重要的。
本文将详细介绍Multisim14的各项功能和使用方法，帮助您更好地理解和掌握这款软件。
一、界面介绍Multisim14的界面设计简洁明了，用户可以轻松找到所需的功能和工具。
主界面包括电路设计区、工具栏、菜单栏和状态栏等部分。
电路设计区用于放置元件和连接线路，工具栏包含各种工具和命令，菜单栏提供了各种操作和编辑选项，状态栏则显示当前电路的状态和参数。
二、元件库使用在Multisim14中，您可以轻松访问各种元件库，以便选择所需的电子元件。
这些元件包括电阻、电容、电感、二极管、三极管等。
在元件库中，您可以根据需要选择不同型号和规格的元件，并将其放置在电路设计区中。
三、电路设计使用Multisim14进行电路设计时，您可以使用各种工具和命令来构建电路。
例如，您可以使用导线将元件连接起来，使用电源为电路提供电源，使用节点来定义电路的连接点。
在电路设计过程中，您可以使用各种仪表来测量电路的参数和性能，例如电压表、电流表、功率表等。
四、仿真分析Multisim14提供了多种仿真分析功能，可以帮助您验证电路的性能和参数。
例如，您可以进行直流分析、交流分析、瞬态分析等。
通过这些分析，您可以了解电路的响应和性能，从而更好地优化电路设计。
五、虚拟仪器使用Multisim14提供了丰富的虚拟仪器，如信号发生器、示波器、万用表等。
这些虚拟仪器可以帮助您更好地观察和分析电路的性能和参数。
在电路设计过程中，您可以使用这些仪器来测量电压、电流、电阻等参数，并观察信号的波形和相位关系等。
六、报告生成与输出完成电路设计后，您可以使用Multisim14生成报告并输出。
报告可以包括电路的参数、性能分析、优化建议等内容。
输出方式可以选择打印或导出为文档格式，以便与其他人员分享或存档。

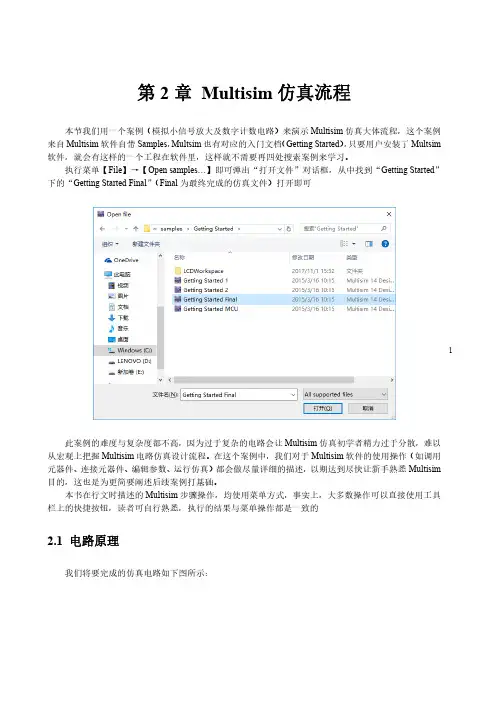

1第2章 Multisim 仿真流程本节我们用一个案例（模拟小信号放大及数字计数电路）来演示Multisim 仿真大体流程，这个案例来自Multisim 软件自带Samples ，Multsim 也有对应的入门文档（Getting Started ），只要用户安装了Multsim 软件，就会有这样的一个工程在软件里，这样就不需要再四处搜索案例来学习。
执行菜单【File 】→【Open samples…】即可弹出“打开文件”对话框，从中找到“Getting Started ”下的“Getting Started Final ”（Final 为最终完成的仿真文件）打开即可此案例的难度与复杂度都不高，因为过于复杂的电路会让Multisim 仿真初学者精力过于分散，难以从宏观上把握Multisim 电路仿真设计流程。
在这个案例中，我们对于Multisim 软件的使用操作（如调用元器件、连接元器件、编辑参数、运行仿真）都会做尽量详细的描述，以期达到尽快让新手熟悉Multisim 目的，这也是为更简要阐述后续案例打基础。
本书在行文时描述的Multisim 步骤操作，均使用菜单方式，事实上，大多数操作可以直接使用工具栏上的快捷按钮，读者可自行熟悉，执行的结果与菜单操作都是一致的2.1 电路原理我们将要完成的仿真电路如下图所示：2一切不以原理为基础的仿真都是耍流氓，所以这里我们简要阐述一下原理：以U4-741运算放大器为核心构成的同相比例放大器，对来自V1的交流信号进行放大（其中，R4为可调电阻，可对放大倍数进行调整）。
放大后的信号，一路送入示波器进行观测，另一路作为时钟脉冲信号送入U2-74LS190N（可预置同步BCD十进制加减法计数器）进行计数，计数结果输出为十进制，经U3-74LS47N（BCD-七段数码管译码器）译码后驱动七段数码管进行数字显示。
另外U2-74LS190N配置为加法器，同时将行波时钟输出第13脚（RCO）驱动发光二极管。
Multisim12 常用元件库分类图1做到熟悉常用元件的放置即可；对于不同功能的元器件的使用不做详细讲解。
1.点击“放置源”按钮，弹出对话框中的“系列”栏如图2所示。
图2(1). 选中“电源(POWER_SOURCES)”，其“元件”栏下内容如图3所示：图3(2). 选中“信号电压源(SIGNAL_VOLTAGE_SOURCES)”，其“元件”栏下内容如图4所示：图4(3). 选中“信号电流源(SIGNAL_CURRENT_SOURCES)”，其“元件”栏下内容如图5所示：图5(4). 选中“控制函数块(CONTROL_FUNCTION_BLOCKS)”，其“元件”栏下内容如图6所示：图6(5). 选中“电压控源(CONTROLLED_VOLTAGE_SOURCES)”，其“元件”栏下内容如图7所示：图7(6). 选中“电流控源(CONTROLLED_CURRENT_SOURCES)”，其“元件”栏下内容如图8所示：图82. 点击“放置模拟元件”按钮，弹出对话框中“系列”栏如图9 所示。
图9(1). 选中“模拟虚拟元件(ANALOG_VIRTUAL)”，其“元件”栏中仅有虚拟比较器、三端虚拟运放和五端虚拟运放3个品种可供调用。
(2). 选中“运算放大器(OPAMP)”。
其“元件”栏中包括了国外许多公司提供的多达4243种各种规格运放可供调用。
(3). 选中“诺顿运算放大器(OPAMP_NORTON)”，其“元件”栏中有16种规格诺顿运放可供调用。
(4). 选中“比较器(COMPARATOR)”，其“元件”栏中有341种规格比较器可供调用。
(5). 选中“宽带运放(WIDEBAND_AMPS)”其“元件”栏中有144种规格宽带运放可供调用，宽带运放典型值达100MHz，主要用于视频放大电路。
(6). 选中“特殊功能运放(SPECIAL_FUNCTION)”，其“元件”栏中有165种规格特殊功能运放可供调用，主要包括测试运放、视频运放、乘法器/除法器、前置放大器和有源滤波器等。
multisim元件使用说明
Multisim是一个流行的电路仿真软件，用户可以通过它来设计和模拟电路。
以下是一些关于如何在Multisim中使用元件的基本说明：
1. 选择元件：在Multisim的元件库中，你可以找到各种类型的元件。
你可以通过点击主界面的“元件”图标来打开元件库。
在元件库中，你可以通过关键词搜索，或者浏览不同的分类来找到你需要的元件。
2. 放置元件：找到你需要的元件后，只需单击该元件，然后将其拖到电路编辑窗口中即可。
你可以通过单击并拖动来旋转或移动元件。
3. 修改元件参数：双击元件，你就可以看到它的属性设置窗口。
在这里，你可以修改元件的各种参数，比如电阻的阻值，电容的容量，电感的匝数等。
4. 连接元件：要将元件连接起来，只需单击并拖动连接线。
你可以在需要拐弯的地方再次单击来改变导线的方向。
要断开导线，只需单击导线的任意一处，然后按“Delete”键即可。
5. 设置电源和接地：要在电路中添加电源，只需单击主界面的“电源”图标，然后将其拖到电路中。
同样地，要添加接地，只需单击“接地”图标并将其拖到电路中。
6. 运行仿真：完成电路设计和元件放置后，你可以通过点击主界面的“仿真”按钮来运行仿真。
仿真结果会显示在主界面的“仿真结果”窗口中。
以上就是在Multisim中使用元件的基本步骤。
对于更高级的使用，比如创建自己的元件模型，或者使用Multisim的强大分析工具，你需要进一步学习Multisim的高级功能。
Multisim12 常用元件库分类图1做到熟悉常用元件的放置即可；对于不同功能的元器件的使用不做详细讲解。
??? 1.点击“放置源”按钮，弹出对话框中的“系列”栏如图2所示。
图2??? (1). 选中“电源(POWER_SOURCES)”，其“元件”栏下内容如图3所示：??????? 图3??? (2). 选中“信号电压源(SIGNAL_VOLTAGE_SOURCES)”，其“元件”栏下内容如图4所示：??? 图4??? (3). 选中“信号电流源(SIGNAL_CURRENT_SOURCES)”，其“元件”栏下内容如图5所示：?? 图5?? (4). 选中“控制函数块(CONTROL_FUNCTION_BLOCKS)”，其“元件”栏下内容如图6所示：图6?? (5). 选中“电压控源(CONTROLLED_VOLTAGE_SOURCES)”，其“元件”栏下内容如图7所示：?? 图7??? (6). 选中“电流控源(CONTROLLED_CURRENT_SOURCES)”，其“元件”栏下内容如图8所示：??? 图8??? 2. 点击“放置模拟元件”按钮，弹出对话框中“系列”栏如图9 所示。
??? 图9??? (1). 选中“模拟虚拟元件(ANALOG_VIRTUAL)”，其“元件”栏中仅有虚拟比较器、三端虚拟运放和五端虚拟运放3个品种可供调用。
??? (2). 选中“运算放大器(OPAMP)”。
其“元件”栏中包括了国外许多公司提供的多达4243种各种规格运放可供调用。
??? (3). 选中“诺顿运算放大器(OPAMP_NORTON)”，其“元件”栏中有16种规格诺顿运放可供调用。
??? (4). 选中“比较器(COMPARATOR)”，其“元件”栏中有341种规格比较器可供调用。
??? (5). 选中“宽带运放(WIDEBAND_AMPS)”其“元件”栏中有144种规格宽带运放可供调用，宽带运放典型值达100MHz，主要用于视频放大电路。
Multisim14使用multisim12元件库的方法
如题，步骤如下：
1、下载multisim12，multisim14，multisim12库文件。
2、安装multisim14，安装multisim12，安装方法及安装包自己百度
3、打开multisim12，导入multisim12库文件。
工具----数据库----数据库管理器---
导入-----选择下载好的数据库，按照提示操作。
4、导入成功后，打开数据库管理器（打开顺序：工具----数据库---数据库管理器），
点击右下角的关于，查找已导入数据库的存放位置。
如导入到用户数据，则复制用户数据库地址，如下图，我的存放地址为：C:\Users\Administrator\AppData\Roaming\National Instruments\Circuit Design Suite\12.0\database
5、打开数据库存放位置，可看到当前数据库，usr文件为数据库文件。
6、关闭multisim12，运行multisim14，执行工具----数据库----转换数据库---选择
v12→v14-----选择源数据库名称
7、打开到multisim12中usr库文件存放位置，即第四步所示地址，右下角选择
所有文件，这是可看到第三步导入的库文件存放文件，选择该文件，点击打开，点击开始，选择自动重命名或覆盖、忽略，点击确定。
8、等待导入结束后，即可使用。
该方法可用于其他版本数据库导入，如multisim10数据库导入multisim12或14等。
另外，也可以下载别人转换好的数据库文件，但是是否可行，有待验证。
M u l t i s i m14使用
m u l t i s i m12元件库的
方法
-CAL-FENGHAI.-(YICAI)-Company One1
Multisim14使用multisim12元件库的方法
如题，步骤如下：
1、下载multisim12，multisim14，multisim12库文件。
2、安装multisim14，安装multisim12，安装方法及安装包自己百度
3、打开multisim12，导入multisim12库文件。
工具----数据库----数据库管理
器---导入-----选择下载好的数据库，按照提示操作。
4、导入成功后，打开数据库管理器（打开顺序：工具----数据库---数据库管
理器），点击右下角的关于，查找已导入数据库的存放位置。
如导入到用户数据，则复制用户数据库地址，如下图，我的存放地址为：C:\Users\Administrator\AppData\Roaming\National Instruments\Circuit Design Suite\\database
5、打开数据库存放位置，可看到当前数据库， usr文件为数据库文件。
6、关闭multisim12，运行multisim14，执行工具----数据库----转换数据库---
选择v12→v14-----选择源数据库名称
7、打开到multisim12中usr库文件存放位置，即第四步所示地址，右下角
选择所有文件，这是可看到第三步导入的库文件存放文件，选择该文件，点击打开，点击开始，选择自动重命名或覆盖、忽略，点击确定。
8、等待导入结束后，即可使用。
该方法可用于其他版本数据库导入，如multisim10数据库导入multisim12或14等。
另外，也可以下载别人转换好的数据库文件，但是是否可行，有待验证。
