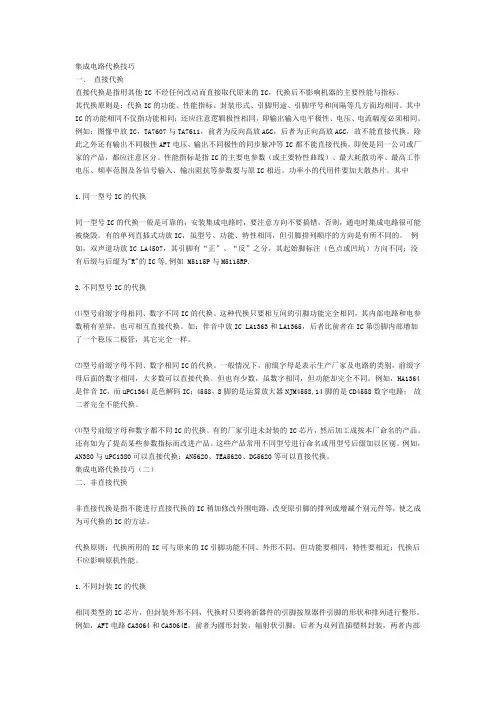

集成电路代换技巧一、直接代换直接代换是指用其他IC不经任何改动而直接取代原来的IC，代换后不影响机器的主要性能与指标。
其代换原则是：代换IC的功能、性能指标、封装形式、引脚用途、引脚序号和间隔等几方面均相同。
其中IC的功能相同不仅指功能相同；还应注意逻辑极性相同，即输出输入电平极性、电压、电流幅度必须相同。
例如：图像中放IC，TA7607与TA7611，前者为反向高放AGC，后者为正向高放AGC，故不能直接代换。
除此之外还有输出不同极性AFT电压，输出不同极性的同步脉冲等IC都不能直接代换，即使是同一公司或厂家的产品，都应注意区分。
性能指标是指IC的主要电参数（或主要特性曲线）、最大耗散功率、最高工作电压、频率范围及各信号输入、输出阻抗等参数要与原IC相近。
功率小的代用件要加大散热片。
其中1.同一型号IC的代换同一型号IC的代换一般是可靠的，安装集成电路时，要注意方向不要搞错，否则，通电时集成电路很可能被烧毁。
有的单列直插式功放IC，虽型号、功能、特性相同，但引脚排列顺序的方向是有所不同的。
例如，双声道功放IC LA4507，其引脚有“正”、“反”之分，其起始脚标注（色点或凹坑）方向不同；没有后缀与后缀为"R"的IC等,例如 M5115P与M5115RP.2.不同型号IC的代换⑴型号前缀字母相同、数字不同IC的代换。
这种代换只要相互间的引脚功能完全相同，其内部电路和电参数稍有差异，也可相互直接代换。
如：伴音中放IC LA1363和LA1365，后者比前者在IC第⑤脚内部增加了一个稳压二极管，其它完全一样。
⑵型号前缀字母不同、数字相同IC的代换。
一般情况下，前缀字母是表示生产厂家及电路的类别，前缀字母后面的数字相同，大多数可以直接代换。
但也有少数，虽数字相同，但功能却完全不同。
例如，HA1364是伴音IC，而uPC1364是色解码IC；4558，8脚的是运算放大器NJM4558,14脚的是CD4558数字电路；故二者完全不能代换。
TEA2025是欧洲生产的双声道功率放大集成电路，该电路具有声道分离度高、电源接通时冲击噪声小、外接元件少，最大电压增益可由外接电阻调节等特点，应用于袖珍式或便携式立体声音响系统中作功率放大。
1.TEA2025内电路方框图及引脚功能TEA2025集成块内部主要由两路功能相同的音频预放、功放、去耦、驱动电路、供电电路等组成，其集成块的内电路方框图及双声道应用电路如图所示。
该IC采用16脚双列直插式封装，其集成电路的引脚功能及数据见表所列。
2.TEA2025主要电参数(1)极限使用条件。
电源电压Vcc=15V，输出峰值电流10=1.5A。
(2)主要电参数。
TEA2025集成电路工作电源电压范围为3--12 V.典型工作电压6-9 V。
在Vcc=9 V，RL=8。
Ta=25℃条件下，有以下主要电参数。
静态电流ICQ 最大值为50 mA，典型值为40 mA。
电压增益GV 双声道时的最大值为47 dB，最小值为43 dB，典型值为45 dB；BTL时的最大值为53 dB，最小值为49 dB，典型值为51 dB。
输出功率PO 当THD=10%,P=1 kHz时，双声道时的典型值为1.3 W，BTL时的典型值为4.7 W。
谐波失真THD 当F=1 kHz，Po=250 mW，RL=4。
时，双声道时的最大值为1.5%，典型值为0.3%; BTL时的典型值为0.5%.3.TEA2025典型应用电路TEA2025集成电路的输出功率由电源电压和负载阻抗大小决定。
既可以构成双声道功放，又可以组成BTL功放。
其集成块的双声道典型应用电路如图所示，其集成块的BTL典型应用电路如图所示。
4.电路工作过程以双声道电路为例，音频信号经电容祸合从TEA2025的⑦、⑩脚输入，先经预放大后加到功率放大器，放大后的音频信号从②、15脚输出，由输出祸合电容耦合去驱动喇叭发声。
TEA2025集成块的①脚专用于BTL方式时用，当采用双声道方式时，应将其悬空不接。

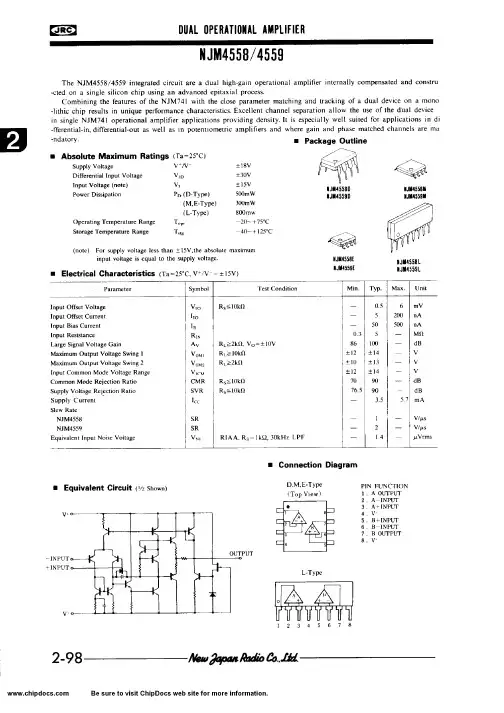

NJM4558 替换型号X4558双极型线性集成电路
摘自:第一价值网(IC网络超市)
双运算放大器
简介
★X4558/E/L 内部包括有两个独立的、高增益、内部频率补
偿
的双运算放大器，适合于电源电压范围很宽的单电源使用,
也适用于双电源工作模式，在推荐的工作条件下，电源电
流与电源电压无关。
它的使用范围包括传感放大器、直流
增益模块和其他所有可用单电源供电的使用运算放大器的
场合。
★X4558/E/L 的封装形式为塑封8引线双列直插式或扁平贴
片封装。
特点
★内部频率补偿
★直流电压增益高(约100dB)
★单位增益频带宽(约1MHz)
★低输入偏流
★低输入失调电压和失调电流
★共模输入电压范围宽，包括接地
★差模输入电压范围宽，等于电源电压范围
★输出电压摆幅大(0至VCC-1.5V)
产品规格分类
产品封装
X4558 DIP-8-300-2.54
X4558E SOP-8-225-1.27
X4558L SIP-8-2.54
内部电路图和框图
极限参数:
电参数（除非特别说明，Vcc=15.0V,VEE=-15.0,TA=25℃）
封装形式:。
