常用电子元器件芯片资料-CS277霍尔开关电路

数据手册概述SDC277是一款内置霍尔感应及输出驱动于一体的双极集成电路，广泛应用于各类大、小型双相无刷直流风扇和直流马达。

内含调整器、保护二极管、霍尔电压发生器、差分放大器、史密特触发器和集电极开路输出(DO，DOB)。

在应用中，如电源反接，内部的反向二极管会保护芯片但不会保护线圈，在此类情况下，如有必要可以加一个保护二极管来保护线圈。

特点⏹工作电压范围宽：3.5V~20V⏹输出能力强：可持续接纳250mA电流⏹内含保护二极管⏹工作温度：-20℃~85℃⏹封装形式：TO-94应用⏹无刷直流马达⏹无刷直流风扇⏹转速计⏹速度测量图1. 封装形式TO-94S D CCI DE NT IA LD OC UME NT数据手册管脚描述1.VDD2.DO3.DOB4.GND2341Package: TO-94图2. 管脚排布编号 名称功能 1 VCC电源 2 DO 输出脚 3 DOB 输出脚 4GND地表1. 管脚描述功能框图图3. 功能框图SD CN T I AL D OCUM EN T数据手册订购信息SDC277Circuit TypePackage TO-94: Z4E1: Pb-freeG1: Halogen-free X X -XMagnetic Characteristics: A/B/C/D封装 温度范围产品编号 标识编号包装形式 无铅无卤无铅 无卤 TO-94-20℃~85℃SDC277AZ4-E1 SDC277AZ4-G1277 277G 袋装 SDC277BZ4-E1 SDC277BZ4-G1 277 277G 袋装 SDC277CZ4-E1 SDC277CZ4-G1 277 277G 袋装 SDC277DZ4-E1 SDC277DZ4-G1277277G袋装SD CCO NFID E N T I AL D OCUM EN T数据手册极限参数(注意：应用不要超过最大值，以防止损坏。

长时间工作在最大值的情况下可能影响器件的可靠性)参数符号 参数值 单位电源电压 V CC 24 V输出电压 V OUT 24 V 反向电压 V RCC -20 V 磁场强度B无限制 GS 输出电流 持续I OUT250 mA 锁定 400 瞬间峰值700储存环境温度 T S -65~150 ℃ 耗散功率P D 550 mW ESD, HBM model per Mil-Std-883, Method 3015 HBM 4000 V ESD, MM model per JEDEC EIA/JESD22-A115 MM 400 V Latch-up test per JEDEC 78 - 200 mA 结温T J 150℃表2. 极限参数推荐工作条件参数符号 最小值 最大值 单位 工作电压 V CC 3.5 20 V 工作温度Ta-2085℃表3. 推荐工作条件电气特性(除特殊注明外：Ta=25℃，V CC =12V)参数符号 测试条件 最小值 典型值 最大值 单位 工作电源范围 V CC - 3.5 - 20 V 输出齐纳电压 V Z - - 46 - V 输出饱和压降 V SAT I O =300mA - 0.3 0.6 V 输出漏电流 I CEX V CC =V CE- 0.1 10 uA 电源电流I CC V CC =20V,输出开路 - 12 16 mA 输出上升沿时间 t r R L =820Ω,C L =20pF - 3.0 10 us 输出下降沿时间 t f R L =820Ω,C L =20pF - 0.3 1.5 us 开关时间差ΔtR L =820Ω,C L =20pF -3.010us表4. 电气特性SD CCO NFID E N T I AL D OCUM EN T数据手册磁场特性(除特殊注明外：Ta=25℃，V CC =12V)图3. 输出 vs. 磁场特性A 级品特性符号 下限上限单位工作点 B OP 20 50 GS 恢复点B RP-50-20GSB 级品特性符号 下限上限单位工作点 B OP 10 70 GS 恢复点B RP-70-10GSC 级品特性符号 下限上限单位工作点 B OP - 90 GS 恢复点B RP-90-GSD 级品特性符号 下限上限单位工作点 B OP - 125 GS 恢复点 B RP-125-GSSD CCO NFID E N T I AL D N T数据手册特性曲线S NB OPOPB RPB HYS图4. 磁场特性图电源电压(V)2468101214161820B OPB RP磁场开关点(GS)604020-20-40-60图5. 磁场电压特性曲线典型应用图图6. 典型应用图S DCC ON FI DE NT IA LD OE NT数据手册封装尺寸 TO-94N T数据手册绍兴光大芯业微电子有限公司/重要声明本文件仅提供公司有关产品信息。

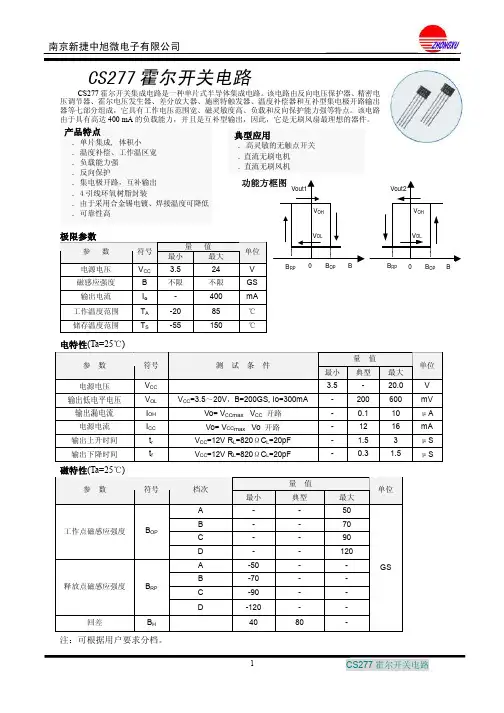

CS277霍尔开关电路CS277霍尔开关集成电路是一种单片式半导体集成电路。

该电路由反向电压保护器、精密电压调节器、霍尔电压发生器、差分放大器、施密特触发器、温度补偿器和互补型集电极开路输出器等七部分组成，它具有工作电压范围宽、磁灵敏度高、负载和反向保护能力强等特点。

该电路由于具有高达400 mA 的负载能力，并且是互补型输出，因此，它是无刷风扇最理想的器件。

极限参数量 值 参 数 符号最小最大 单位 电源电压 V CC 3.5 24 V 磁感应强度 B 不限 不限 GS 输出电流 I o - 400 mA 工作温度范围 T A -20 85 ℃ 储存温度范围T S-55150℃电特性(Ta=25℃)量 值参 数 符号 测 试 条 件最小 典型 最大 单位 电源电压V CC3.5 - 20.0 V 输出低电平电压 V OL V CC =3.5～20V ，B=200GS, Io=300mA- 200 600 mV 输出漏电流I OH Vo= V CC max V CC 开路 - 0.1 10 μA 电源电流 I CC Vo= V CC max Vo 开路 - 12 16 mA 输出上升时间 t r V CC =12V R L =820ΩC L =20pF - 1.5 3 μS 输出下降时间t fV CC =12V R L =820ΩC L =20pF-0.31.5μS磁特性(Ta=25℃)量 值参 数符号档次 最小 典型 最大 单位A- - 50 B - - 70 C - - 90 工作点磁感应强度B OPD - - 120 A-50 - - B -70 - - C -90 - - 释放点磁感应强度B RPD-120 - - 回差B H4080-GS 注：可根据用户要求分档。

产品特点. 单片集成, 体积小 . 温度补偿、工作温区宽. 负载能力强 . 反向保护 . 集电极开路，互补输出 . 4引线环氧树脂封装. 由于采用合金锡电镀、焊接温度可降低 . 可靠性高封装外型(单位：mm)说明电压调节器：当电源电压从3.5V~20V变化时，保证该电路正常工作。

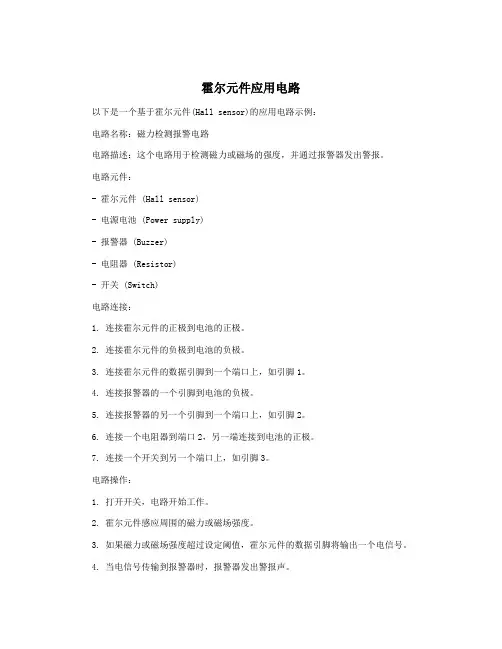

霍尔元件应用电路
以下是一个基于霍尔元件(Hall sensor)的应用电路示例：
电路名称：磁力检测报警电路
电路描述：这个电路用于检测磁力或磁场的强度，并通过报警器发出警报。

电路元件：
- 霍尔元件 (Hall sensor)
- 电源电池 (Power supply)
- 报警器 (Buzzer)
- 电阻器 (Resistor)
- 开关 (Switch)
电路连接：
1. 连接霍尔元件的正极到电池的正极。

2. 连接霍尔元件的负极到电池的负极。

3. 连接霍尔元件的数据引脚到一个端口上，如引脚1。

4. 连接报警器的一个引脚到电池的负极。

5. 连接报警器的另一个引脚到一个端口上，如引脚2。

6. 连接一个电阻器到端口2，另一端连接到电池的正极。

7. 连接一个开关到另一个端口上，如引脚3。

电路操作：
1. 打开开关，电路开始工作。

2. 霍尔元件感应周围的磁力或磁场强度。

3. 如果磁力或磁场强度超过设定阈值，霍尔元件的数据引脚将输出一个电信号。

4. 当电信号传输到报警器时，报警器发出警报声。

注意事项：
- 可以根据需要调整电阻器的阻值和报警器的音量。

- 请小心使用电源电池，确保正确连接正负极。

- 请注意不要碰到霍尔元件，以免干扰其感应效果。

这是一个简单的霍尔元件应用电路示例，可以根据实际需求进行修改和扩展。

常见的霍尔元件常见的霍尔元件有哪些种类，型号？单极性霍尔单极开关介绍:单极霍尔效应开关具有磁性工作阈值(Bop)。

如果霍尔单元承受的磁通密度大于工作阈值，那么输出晶体管将开启；当磁通密度降至低于工作阈值(Brp) 时，晶体管会关闭。

滞后(Bhys) 是两个阈值(Bop-Brp) 之间的差额。

即使存在外部机械振动及电气噪音，此内置滞后页可实现输出的净切换。

单极霍尔效应的数字输出可适应各种逻辑系统。

这些器件非常适合与简单的磁棒或磁杆一同使用。

Allegro 提供各种单极霍尔效应开关，各开关均具有与磁铁南极相关的不同工作阈值及滞后。

霍尔单极开关型号如下:类别品牌型号工作点（G）释放点（G）回差（G）工作电压工作温度单极霍尔开关AH AH3144E70~300 30~270 >30 4.5-24V -40-85℃AH AH3144L70~300 30~270 >30 4.5-24V -40-150℃AH AH54370~350 30~270 >30 4.5-24V -20-85℃DIODES ATS13770~300 30~270 >40 3.5-20V -40-85℃YH YH137<160 >20 60~80 4.5-24V -20-85℃YH YH3144E>30 <30 80 4.5-24V -20-85℃ALLEGRO A04E35~450 25~430 >20 3.8-24V -40-85℃ALLEGRO A1104EU-T35~450 25~430 >20 3.8-24V -40-85℃ALLEGRO A1104LU-T35~450 25~430 >20 3.8-24V -40-150℃ALLEGRO A1104EUA-T35~450 25~430 >20 3.8-24V -40-85℃AH3144E/L,霍尔开关集成电路应用霍尔效应原理，采用半导体集成技术制造的磁敏电路，它是由电压调整器、霍尔电压发生器、差分放大器、史密特触发器，温度补偿电路和集电极开路的输出级组成的磁敏传感电路，其输入为磁感应强度，输出是一个数字电压讯号。

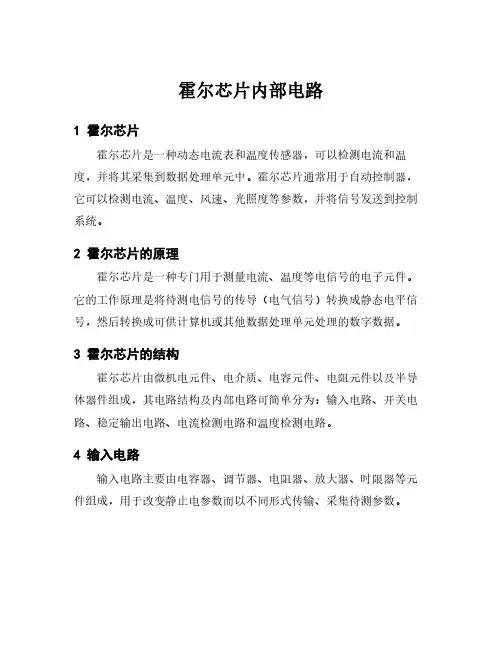

霍尔芯片内部电路1霍尔芯片霍尔芯片是一种动态电流表和温度传感器，可以检测电流和温度，并将其采集到数据处理单元中。

霍尔芯片通常用于自动控制器，它可以检测电流、温度、风速、光照度等参数，并将信号发送到控制系统。

2霍尔芯片的原理霍尔芯片是一种专门用于测量电流、温度等电信号的电子元件。

它的工作原理是将待测电信号的传导（电气信号）转换成静态电平信号，然后转换成可供计算机或其他数据处理单元处理的数字数据。

3霍尔芯片的结构霍尔芯片由微机电元件、电介质、电容元件、电阻元件以及半导体器件组成，其电路结构及内部电路可简单分为：输入电路、开关电路、稳定输出电路、电流检测电路和温度检测电路。

4输入电路输入电路主要由电容器、调节器、电阻器、放大器、时限器等元件组成，用于改变静止电参数而以不同形式传输、采集待测参数。

5开关电路开关电路是将输入电路中信号转换成可供计算机识别的数字信号，其中包括多个开关元件，以确保信号在到达计算机之前不被波动干扰。

6稳定输出电路稳定输出电路使输出的模拟信号的幅度更加稳定，以便计算机和其他数据处理单元可以准确地检测，识别和检测待检信号。

7电流检测电路电流检测电路将传递进芯片的电流转换成数字信号，以便由计算机和其他数据处理单元检测、识别和记录。

8温度检测电路温度检测电路是用来测量、检测温度的电路，其内部有特殊的温度传感器，它可以准确地检测周围环境温度。

霍尔芯片是一种简单而高效的电子元件，在电子设备的自动控制中发挥着重要作用。

它的结构主要由输入电路、开关电路、稳定输出电路、电流检测电路和温度检测电路组成，通过它可以实时检测电流和温度，为自动控制系统提供强大的信息支持。

霍尔元件技术指标参考霍尔元件技术指标1相关参数1.1封装形式 TO-92（三脚插⽚），SOT-23（三脚贴⽚）。

还有SIP-4（四脚插⽚），SOT-143（四脚贴⽚）和SOT-89（四脚贴⽚） 1.2电源有3.5~24V ，2.5~3.5V ，2.5~5V1.3灵敏度Kh 数量级在C m /1033，且数值越⼤灵敏度越⾼1.4霍尔电势温度αα越⼩，设备精确度越⼤（必要时可以增加温度补偿电路）1.5额定控制电流cI ⼀般在⼏mA~⼏⼗mA ，尺⼨越⼤其值越⼤（尺⼨⼤的可达⼏百mA ）1.6型号开关型的、线性的、单极性的、双极性的。

双极开关霍尔元件：177A 、177B 、177C 单极霍尔开关元件：AH175、732、1881、S41、SH12AF 、3144、44E 、3021、137、AH137、AH284线性霍尔元件：3503、S496B 、49E 锁定霍尔元件：ATS175、AH173、SS413A 、3172、3075互补双输出开关霍尔元件：276A 、276B 、276C 、277A 、277B 、277C 信号霍尔元件：211A 、211B 、211C 微功耗霍尔元件：TEL4913、TP4913、A3212、A3211。

（具体霍尔开关元件见附录）1.7输⼊电阻和输出电阻⼀般在⼏Ω到⼏百Ω，且输⼊电阻要⼤于输出电阻1.8外接上拉电阻⼀般⼤于1K Ω。

对⼀般TTL 电路，由于其⾼电平电压较低，⽤于驱动CMOS 电路时，增加上拉电阻，可以提⾼其⾼电平的电压。

常⽤的阻值是4.7k 或10k 。

上拉电阻的是接在1脚电源Vcc 和3脚信号输出Vout 之间。

1.9功能分类按照霍尔器件的功能可将它们分为: 霍尔线性器件和霍尔开关器件。

前者输出模拟量，后者输出数字量。

都是输出⾼电平脉冲信号,不同的是开关型相当于到GS 设定值时电平反转；线性的可能是电压逐渐变化,到⼀定时使后处理电路输出反电平。

⼀般建议⽤线性的,开关型常因为温度等原因使得设定值漂移,导致灵敏度下降。

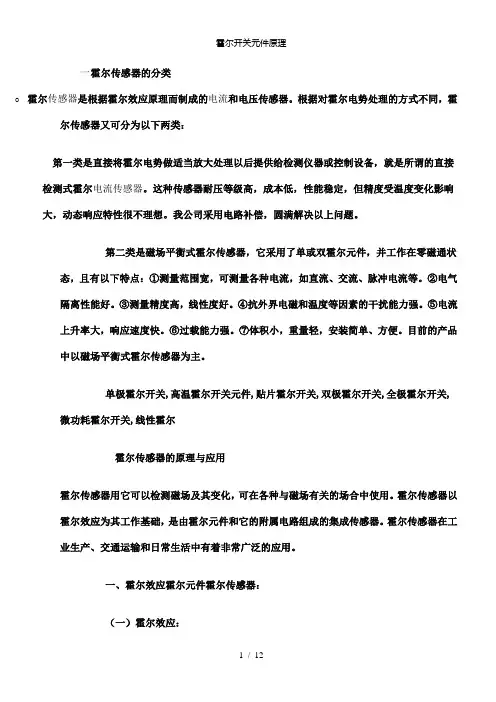

一霍尔传感器的分类o霍尔传感器是根据霍尔效应原理而制成的电流和电压传感器。

根据对霍尔电势处理的方式不同，霍尔传感器又可分为以下两类：第一类是直接将霍尔电势做适当放大处理以后提供给检测仪器或控制设备，就是所谓的直接检测式霍尔电流传感器。

这种传感器耐压等级高，成本低，性能稳定，但精度受温度变化影响大，动态响应特性很不理想。

我公司采用电路补偿，圆满解决以上问题。

第二类是磁场平衡式霍尔传感器，它采用了单或双霍尔元件，并工作在零磁通状态，且有以下特点：①测量范围宽，可测量各种电流，如直流、交流、脉冲电流等。

②电气隔离性能好。

③测量精度高，线性度好。

④抗外界电磁和温度等因素的干扰能力强。

⑤电流上升率大，响应速度快。

⑥过载能力强。

⑦体积小，重量轻，安装简单、方便。

目前的产品中以磁场平衡式霍尔传感器为主。

单极霍尔开关,高温霍尔开关元件,贴片霍尔开关,双极霍尔开关,全极霍尔开关,微功耗霍尔开关,线性霍尔霍尔传感器的原理与应用霍尔传感器用它可以检测磁场及其变化，可在各种与磁场有关的场合中使用。

霍尔传感器以霍尔效应为其工作基础，是由霍尔元件和它的附属电路组成的集成传感器。

霍尔传感器在工业生产、交通运输和日常生活中有着非常广泛的应用。

一、霍尔效应霍尔元件霍尔传感器：（一）霍尔效应：如〔图1〕所示，在半导体薄片两端通以控制电流I，并在薄片的垂直方向施加磁感应强度为B的匀强磁场，则在垂直于电流和磁场的方向上，将产生电势差为UH的霍尔电压，它们之间的关系为。

图中d为薄片的厚度，k称为霍尔系数，它的大小与薄片的材料有关。

上述效应称为霍尔效应，它是德国物理学家霍尔于1879年研究载流导体在磁场中受力的性质时发现的。

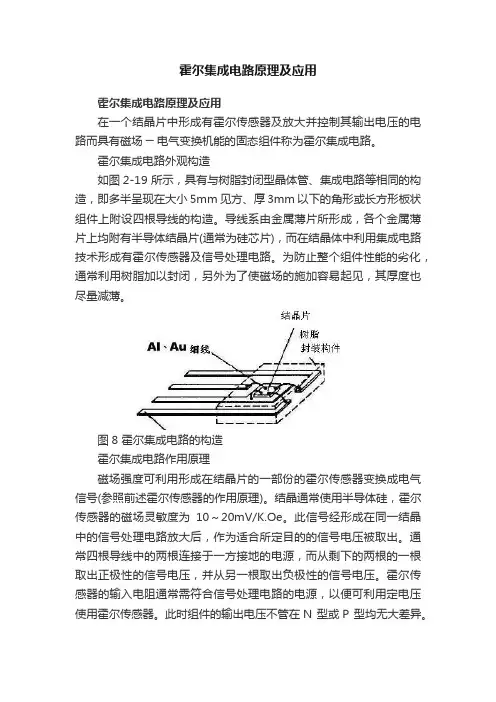

（二）霍尔元件：根据霍尔效应，人们用半导体材料制成霍尔元件。

它具有对磁场敏感、结构简单、体积小、频率响应宽、输出电压变化大和使用寿命长等优点，因此，在测量、自动化、计算机和信息技术等领域得到广泛的应用。

（三）霍尔传感器：由于霍尔元件产生的电势差很小，故通常将霍尔元件与放大器电路、温度补偿电路及稳压电源电路等集成在一个芯片上，称之为霍尔传感器。

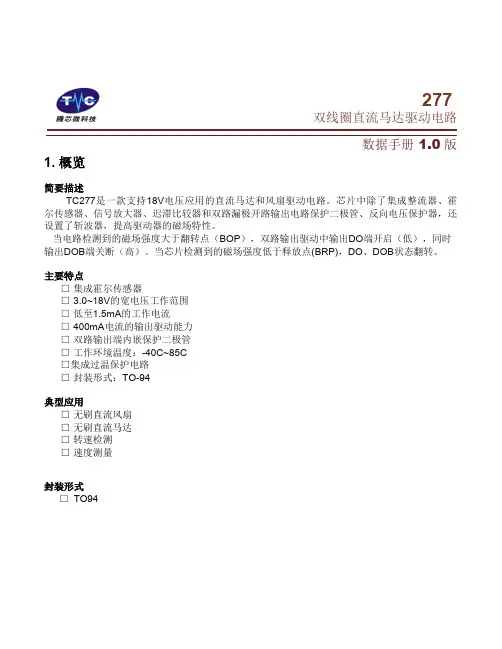

双线圈直流马达驱动电路
数据手册
1.0版
1. 概览
简要描述
TC277是一款支持18V 电压应用的直流马达和风扇驱动电路。

芯片中除了集成整流器、霍尔传感器、信号放大器、迟滞比较器和双路漏极开路输出电路保护二极管、反向电压保护器，还设置了斩波器，提高驱动器的磁场特性。

当电路检测到的磁场强度大于翻转点（BOP ），双路输出驱动中输出DO 端开启（低），同时输出DOB 端关断（高）。

当芯片检测到的磁场强度低于释放点(BRP)，DO 、DOB 状态翻转。

主要特点
□ 集成霍尔传感器
□ 3.0~18V 的宽电压工作范围 □ 低至1.5mA 的工作电流
□ 400mA 电流的输出驱动能力 □ 双路输出端内嵌保护二极管 □ 工作环境温度：-40C~85C □集成过温保护电路 □ 封装形式：TO-94
典型应用
□ 无刷直流风扇 □ 无刷直流马达 □ 转速检测 □ 速度测量
封装形式
□ TO94
引脚定义
2.
VDD
DO
DOB
图2: 功能框图
277
3. 磁场特性
V(DO) V(DOB)
图3: DO/DOB的输出和磁场的关系
4. 最大额定值
5. 电特性参数
6. 磁特性参数
表4: 磁特性参数（Ta=25C ）
7. 测试电路
图4: 测试电路
8. 典型应用
图5: 典型应用电路
12V
VDD
277
277
9. 封装信息------TO94 (单位: mm)
封装尺寸
图6: 封装信息
传感器位置
图7: 传感器位置。
