【CN209941761U】一种深基坑地连墙深层水平位移智能监测装置【专利】

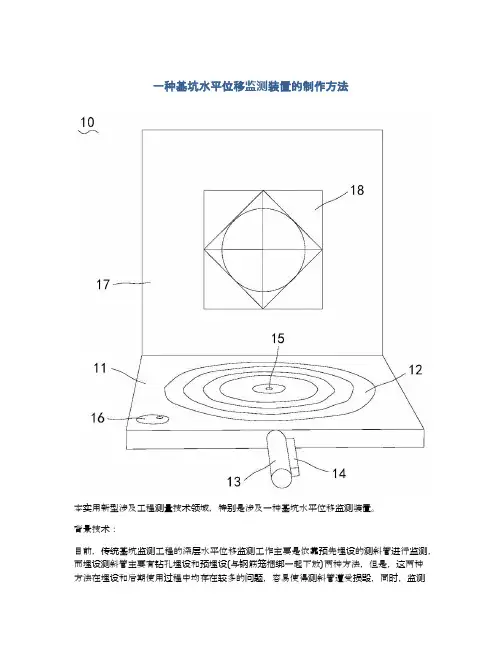

一种基坑水平位移监测装置的制作方法本实用新型涉及工程测量技术领域，特别是涉及一种基坑水平位移监测装置。

背景技术：目前，传统基坑监测工程的深层水平位移监测工作主要是依靠预先埋设的测斜管进行监测，而埋设测斜管主要有钻孔埋设和预埋设(与钢筋笼捆绑一起下放)两种方法，但是，这两种方法在埋设和后期使用过程中均存在较多的问题，容易使得测斜管遭受损毁，同时，监测工地现场环境复杂多变，测斜管在使用过程中也容易被滑落的砂土、碎石将测斜管底部封堵，使得测斜仪探头无法到达测斜管底部，无法测量封堵位置以下的深层水平位移，失去了监测深层水平位移的作用。

另外，基坑深度较大，场地基岩埋深较浅，由于支护桩(地下连续墙)入中微风化岩困难，支护桩(地下连续墙)底并未到达坑底以下一定深度，形成独特的“吊脚桩(地下连续墙)”支护型式。

在桩(地下连续墙)底锁脚处采用嵌岩加预应力锚索的处理方式，即嵌岩2～3m，同时用预应力锚索进行锁脚。

基坑开挖至中微风化岩层时，因爆破施工会影响吊脚桩(地下连续墙)下的中微风化岩层完整性，另外中微风化岩囊状全强风化岩发育，基坑有沿吊脚桩(地下连续墙)产生整体顺层滑移的风险。

基坑支护上部采用吊脚桩(地下连续墙)，下部采用喷锚支护，造成测斜管长度受限，吊脚桩(地下连续墙)外岩肩宽度较小，导致吊脚桩(地下连续墙)下的中微风化岩层无法进行钻孔埋设，吊脚桩(地下连续墙)下的中微风化岩层部分无法进行深层水平位移监测。

此外，在一些高陡危险边坡应急监测、基坑抢险或加固工程，如支护桩(地下连续墙)出现漏水涌砂或出现开裂等情况，需要对指定位置的桩(地下连续墙)进行深层水平位移监测，不容许重新埋设测斜管进行抢险监测或应急监测，也使得深层水平位移监测难以进行。

技术实现要素：本实用新型要解决的技术问题是：如何实现能进行实地安装的基坑水平位移监测装置，无需进行钻孔埋设或者预埋设。

为了解决上述技术问题，本实用新型提供了一种基坑水平位移监测装置，包括第一壳体、监测板、移动机构、位移测量机构、光敏传感器以及控制器，所述监测板位于所述第一壳体上，所述移动机构和所述位移测量机构与所述第一壳体相连接，所述光敏传感器设于所述监测板上，所述移动机构和所述光敏传感器分别与所述控制器电性连接。

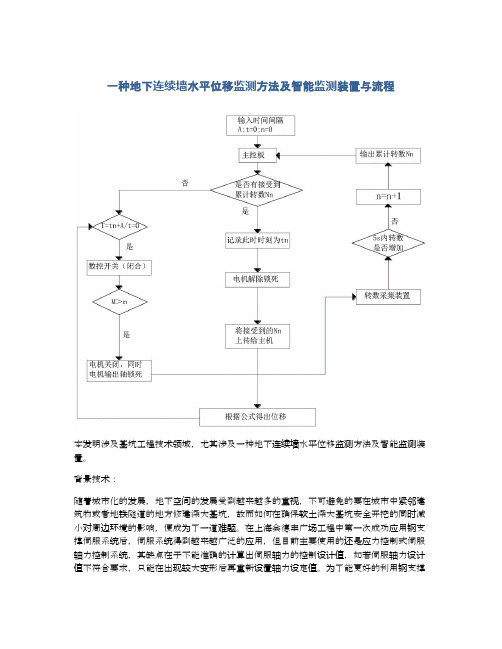

一种地下连续墙水平位移监测方法及智能监测装置与流程本发明涉及基坑工程技术领域，尤其涉及一种地下连续墙水平位移监测方法及智能监测装置。

背景技术：随着城市化的发展，地下空间的发展受到越来越多的重视，不可避免的要在城市中紧邻建筑物或者地铁隧道的地方修建深大基坑，故而如何在确保软土深大基坑安全开挖的同时减小对周边环境的影响，便成为了一道难题。

在上海会德丰广场工程中第一次成功应用钢支撑伺服系统后，伺服系统得到越来越广泛的应用，但目前主要使用的还是应力控制式伺服轴力控制系统，其缺点在于不能准确的计算出伺服轴力的控制设计值，如若伺服轴力设计值不符合要求，只能在出现较大变形后再重新设置轴力设定值。

为了能更好的利用钢支撑伺服系统，很多学者和工程师提出了以位移为控制的钢支撑伺服系统。

这样就急需要一种采集频率高、精度高且造价相对便宜的地下连续墙水平位移智能监测装置。

技术实现要素：为克服上述问题，本发明提供一种地下连续墙水平位移智能监测装置及监测方法。

本发明的第一个方面提供一种地下连续墙水平位移监测方法，包括以下步骤：步骤1，在两个地下连续墙之间水平设置一根用于监测两个地下连续墙之间水平位移的测控线，测控线的头端固定在其中一个地下连续墙上，测控线的尾端缠绕在监测仪器中转轴的线槽上，监测仪器通过焊接的方式固定在另一面地下连续墙的钢筋上，每隔预定的时间间隔获取转轴的累计转数，根据获取到的累计转数来换算水平位移；步骤2，设每两次相邻测控的时间间隔为a；n为第n次测控，其初始值为0；tn为第n次测量时的当地时间，其初始值t0＝0；t为当地时间；m为电机的实时扭矩值，m为设定的扭矩控制值；步骤3，当满足t＝tn+a或t0＝0时，执行步骤4；步骤4，打开数控开关，启动电机，判断电机的实时扭矩值m是否超过设定的扭矩控制值m，若超过设定的扭矩控制值m则执行步骤5；步骤5，关闭数控开关，关停电机同时锁死转轴，若转数采集装置在5秒内的转数没有增加，则执行步骤6；步骤6，令n＝n+1，记录此时的当地时间为tn，累计转数为nn，解除转轴的锁死状态，重复执行步骤3；步骤7，计算两个地下连续墙之间累计总水平位移c1，两个地下连续墙之间累计水平位移较前一次的增长量c2；<imagefile="bda0002631996410000021.gif"he="111"imgcontent="drawing"imgformat="gi f"inline="no"orientation="portrait"wi="491"/><imagefile="bda0002631996410000022.gif"he="112"imgcontent="drawing"imgformat="gi f"inline="no"orientation="portrait"wi="509"/>其中，d为转轴直径减去2倍的线槽深度；n1为转数采集装置第1次采集到的累计转数；nn为转数采集装置第n次采集到的累计转数；a为转数放大装置放大的倍数。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202110095960.0(22)申请日 2021.01.25(71)申请人 北京中岩大地科技股份有限公司地址 100043 北京市海淀区翠微路12号6层1单元602(72)发明人 童希明　魏炜　刘光磊　张兴　刘康　(51)Int.Cl.E02D 1/02(2006.01)(54)发明名称一种深层水平位移自动化监测装置(57)摘要本发明公开了一种深层水平位移自动化监测装置，属于工程监测领域，包括供电模块、采集控制模块、提升模块、旋转模块、传感器集成模块、测斜管；供电模块为采集控制模块、提升模块、传感器集成模块、旋转模块提供能源；采集控制模块与提升模块通过导线连接，提升模块与传感器集成模块通过复合导线连接；复合导线兼做缆绳，控制传感器集成模块的提升与下放；采集控制模块与旋转模块通过导线连接，旋转模块与测斜管通过内壁管槽承插式连接；本发明实现了深层水平位移监测装置的自动提升与下放，正测与反测自动化控制，达到了自动化监测的目的，为工程监测提供可靠的数据支撑。

权利要求书1页 说明书4页 附图1页CN 112695727 A 2021.04.23C N 112695727A1.一种深层水平位移自动化监测装置，其特征在于：包括供电模块、采集控制模块、提升模块、旋转模块、传感器集成模块、测斜管；供电模块为采集控制模块、提升模块、传感器集成模块、旋转模块提供能源；采集控制模块与提升模块通过导线连接，提升模块与传感器集成模块通过复合导线连接，采集控制模块从传感器集成模块取得监测数据，并通过无线信号对外传输数据；所述复合导线兼做缆绳，控制传感器集成模块的提升与下放；采集控制模块与旋转模块通过导线连接，旋转模块与测斜管通过内壁管槽承插式连接，由采集控制模块发送指令，使旋转模块按要求旋转；所述采集控制模块包括信号采集器、数据处理器、控制器、电池系统、信号发射器；所述传感器集成模块包括导轮、敏感单元、壳体；所述旋转模块包括旋转电机系统、承插管。

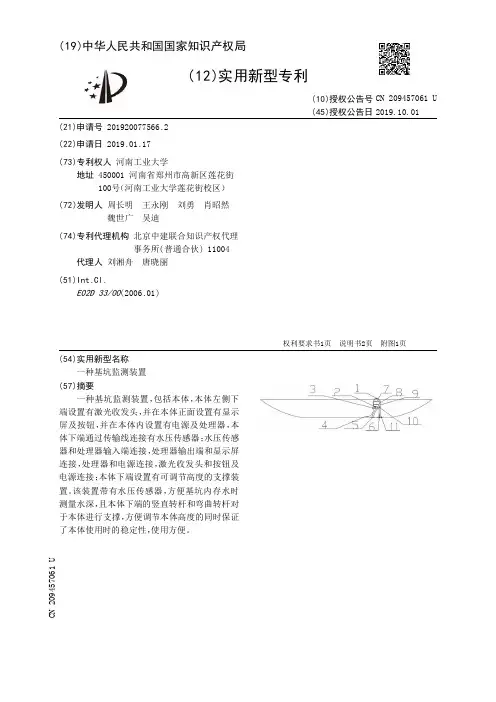

专利名称：一种基坑监测装置专利类型：实用新型专利
发明人：吴杰,余腾
申请号：CN201621075072.3申请日：20160923
公开号：CN206110106U
公开日：
20170419
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种基坑监测装置，包括底座，所述基坑监测装置还包括柜体，所述底座的底部设置有带滚轮的支腿，带滚轮的支腿与底座的底部通过螺钉固定连接，底座上设置有柜体和支杆，在支杆上方设置有画板，在柜体上设置有支架，在支架上设置有棚子，在柜体的侧边设置有铟钢水准标尺，所述柜体包括柜门，柜体内分为第一层、第二层和第三层，在第三层中设置有蓄电池，在第二层上设置有接线板，接线板通过电线与蓄电池相连，在第一层内安装有螺丝刀、电子水准仪、电池充电器和全站仪。

本实用新型结构简单、使用方便、便于移动。

申请人：宿迁学院
地址：223800 江苏省宿迁市黄河南路399号
国籍：CN
代理机构：宿迁市永泰睿博知识产权代理事务所(普通合伙)
代理人：徐晓燕
更多信息请下载全文后查看。

专利名称：一种深基坑监测装置
专利类型：实用新型专利
发明人：段劲松,王振奇,王振豪,路海龙,王海峰申请号：CN202122213151.3
申请日：20210913
公开号：CN215639587U
公开日：
20220125
专利内容由知识产权出版社提供
摘要：本申请实施例提供一种深基坑监测装置，包括：实时差分定位模块，实时差分定位模块包括至少一个基站组件和多个移动站组件，多个移动站组件分别安装在深基坑的监测点，基站组件用于接收多个移动站组件发送的电信号和卫星发送的卫星信号，利用差分技术获取深基坑的第一位移数据；激光测距模块，激光测距模块包括靶标和激光测距仪，靶标设置在监测点，激光测距仪的激光打在靶标上，激光测距模块用于获取激光测距仪到靶标的第二位移数据；通信模块，通信模块分别与实时差分定位模块、激光测距模块和外部设备连接，通信模块用于将第一位移数据和第二位移数据发送到外部设备。

将上述装置安装在深基坑，能够实时监测深基坑的位移数据，节省人力、物力。

申请人：北京城建集团有限责任公司,北京振东联科科技有限公司
地址：100082 北京市海淀区北太平庄路18号
国籍：CN
代理机构：北京超凡宏宇专利代理事务所(特殊普通合伙)
代理人：蒋姗
更多信息请下载全文后查看。

专利名称：一种智能化深基坑监测装置
专利类型：实用新型专利
发明人：徐超峰,胡昌师,岳粹山,贾胜凯,赵勇,郭乾坤申请号：CN202120993432.2
申请日：20210511
公开号：CN216143405U
公开日：
20220329
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种智能化深基坑监测装置，包括机壳，所述机壳内开设有贯穿机壳两侧的内槽，所述内槽处设置有贯穿内槽两侧的梯形侧架机构，以用于对机壳与外部基坑之间的挤压支撑，所述机壳内设置有呈竖直设置的插杆，所述机壳底端开设有配合插杆竖直滑动的下开口，所述插杆与梯形侧架机构相固定，所述插杆外套设有拉伸弹簧。

本实用新型中，由于采用了梯形侧架机构，实现了其底端受压后自动展开的功能，又由于采用了受拉自回收式结构，实现了其受拉后自动收纳，以及向下挤压便于回收的功能。

申请人：安徽博诺思信息科技有限公司
地址：230088 安徽省合肥市高新区望江西路5089号中国科学技术大学先进技术研究院未来中心楼12层
国籍：CN
代理机构：杭州君度专利代理事务所(特殊普通合伙)
代理人：马聪
更多信息请下载全文后查看。

专利名称：一种深基坑施工用检测装置专利类型：实用新型专利
发明人：周天笑
申请号：CN202121012692.3
申请日：20210512
公开号：CN215801840U
公开日：
20220211
专利内容由知识产权出版社提供
摘要：本申请公开了一种深基坑施工用检测装置，包括终端箱、检测机构和支架机构，所述终端箱外壁表面滑动连接第一转轴一端，所述第一转轴一端通过螺纹固定连接滑轮，所述第一转轴外壁缠绕电缆，所述电缆一端通过螺纹固定连接探测针一端，所述终端箱底端表面固定连接回收箱顶端，所述回收箱内壁表面滑动连接第一支撑板外壁，所述第一支撑板外壁表面固定连接弹簧一端，所述弹簧一端固定连接第二挡板顶端表面。

通过在终端箱外壁底端固定连接回收箱，且回收箱内壁滑动连接第一支撑板，第一支撑板通过第二转轴滑动连接第二支撑板，通过在第一支撑板外壁底端固定连接限位块和弹簧，通过弹簧收缩，使限位块移动，便于收回支架。

申请人：云南云投工程建设有限公司
地址：650100 云南省昆明市西山区人民西路285号云投中心A1
国籍：CN
代理机构：昆明同聚专利代理有限公司
代理人：王远同
更多信息请下载全文后查看。

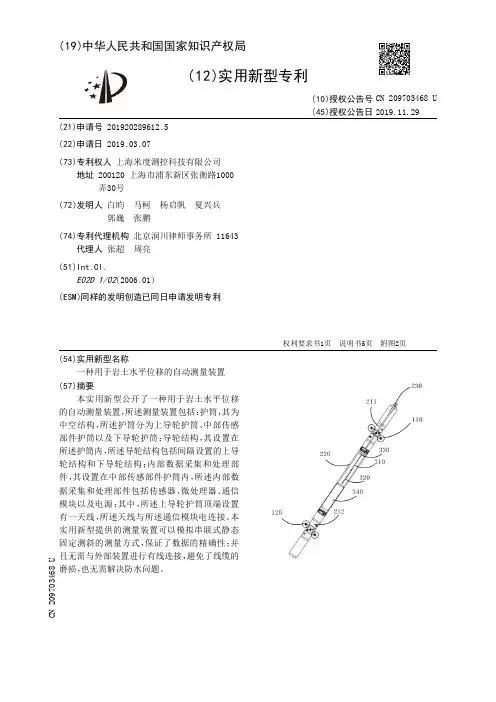

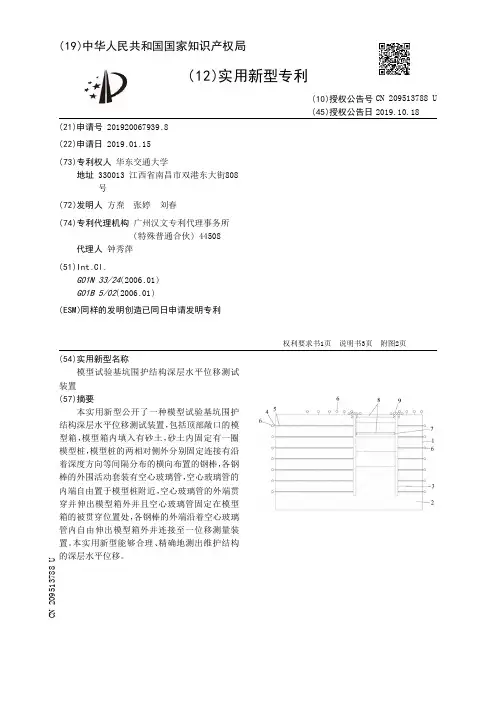

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920289612.5(22)申请日 2019.03.07(73)专利权人 上海米度测控科技有限公司地址 200120 上海市浦东新区张衡路1000弄30号(72)发明人 白昀　马柯　杨启帆　夏兴兵　郭巍　张鹏　(74)专利代理机构 北京润川律师事务所 11643代理人 张超　周亮(51)Int.Cl.E02D 1/02(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种用于岩土水平位移的自动测量装置(57)摘要本实用新型公开了一种用于岩土水平位移的自动测量装置，所述测量装置包括：护筒，其为中空结构，所述护筒分为上导轮护筒、中部传感部件护筒以及下导轮护筒；导轮结构，其设置在所述护筒内，所述导轮结构包括间隔设置的上导轮结构和下导轮结构；内部数据采集和处理部件，其设置在中部传感部件护筒内，所述内部数据采集和处理部件包括传感器、微处理器、通信模块以及电源；其中，所述上导轮护筒顶端设置有一天线，所述天线与所述通信模块电连接。

本实用新型提供的测量装置可以模拟串联式静态固定测斜的测量方式，保证了数据的精确性；并且无需与外部装置进行有线连接，避免了线缆的磨损，也无需解决防水问题。

权利要求书1页 说明书5页 附图2页CN 209703468 U 2019.11.29C N 209703468U权　利　要　求　书1/1页CN 209703468 U1.一种用于岩土水平位移的自动测量装置，其特征在于，包括：护筒，其为中空结构，所述护筒分为上导轮护筒、中部传感部件护筒以及下导轮护筒，其中，所述中部传感部件护筒置于所述上导轮护筒和下导轮护筒之间；导轮结构，其设置在所述护筒内，所述导轮结构包括间隔设置的上导轮结构和下导轮结构，且所述上导轮结构置于所述上导轮护筒内，所述下导轮结构设置在下导轮护筒内；内部数据采集和处理部件，其设置在中部传感部件护筒内，所述内部数据采集和处理部件包括传感器、微处理器、通信模块以及电源，其中，所述电源分别与所述传感器、微处理器以及通信模块电连接，所述微处理器分别与所述传感器以及通信模块电连接；其中，所述上导轮护筒顶端设置有一天线，所述天线与所述通信模块电连接。
