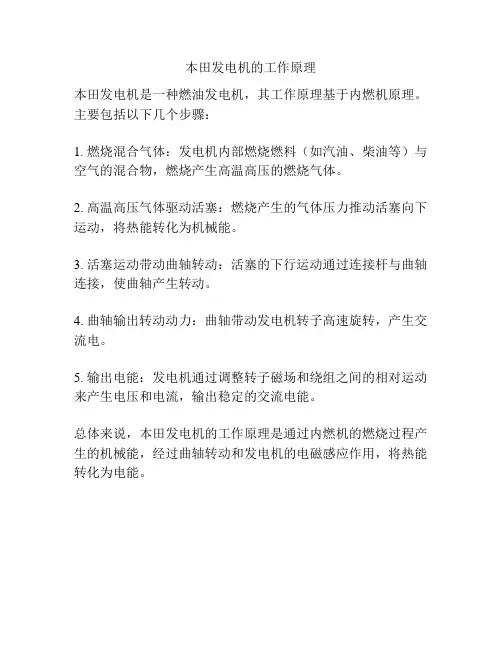

本田发电机的工作原理
本田发电机是一种燃油发电机，其工作原理基于内燃机原理。
主要包括以下几个步骤：
1. 燃烧混合气体：发电机内部燃烧燃料（如汽油、柴油等）与空气的混合物，燃烧产生高温高压的燃烧气体。
2. 高温高压气体驱动活塞：燃烧产生的气体压力推动活塞向下运动，将热能转化为机械能。
3. 活塞运动带动曲轴转动：活塞的下行运动通过连接杆与曲轴连接，使曲轴产生转动。
4. 曲轴输出转动动力：曲轴带动发电机转子高速旋转，产生交流电。
5. 输出电能：发电机通过调整转子磁场和绕组之间的相对运动来产生电压和电流，输出稳定的交流电能。
总体来说，本田发电机的工作原理是通过内燃机的燃烧过程产生的机械能，经过曲轴转动和发电机的电磁感应作用，将热能转化为电能。

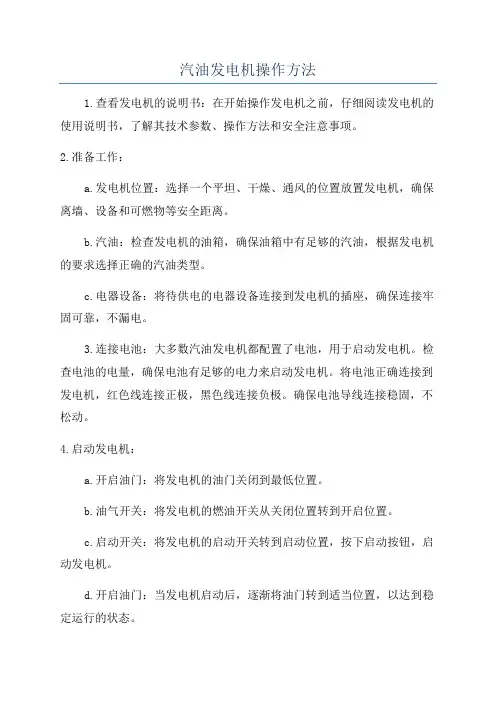

汽油发电机操作方法1.查看发电机的说明书：在开始操作发电机之前，仔细阅读发电机的使用说明书，了解其技术参数、操作方法和安全注意事项。
2.准备工作：a.发电机位置：选择一个平坦、干燥、通风的位置放置发电机，确保离墙、设备和可燃物等安全距离。
b.汽油：检查发电机的油箱，确保油箱中有足够的汽油，根据发电机的要求选择正确的汽油类型。
c.电器设备：将待供电的电器设备连接到发电机的插座，确保连接牢固可靠，不漏电。
3.连接电池：大多数汽油发电机都配置了电池，用于启动发电机。
检查电池的电量，确保电池有足够的电力来启动发电机。
将电池正确连接到发电机，红色线连接正极，黑色线连接负极。
确保电池导线连接稳固，不松动。
4.启动发电机：a.开启油门：将发电机的油门关闭到最低位置。
b.油气开关：将发电机的燃油开关从关闭位置转到开启位置。
c.启动开关：将发电机的启动开关转到启动位置，按下启动按钮，启动发电机。
d.开启油门：当发电机启动后，逐渐将油门转到适当位置，以达到稳定运行的状态。
5.监测发电机运行状况：a.稳定运行：监测发电机的运行状况，确保其稳定运行，没有异常音或振动。
b.电压输出：使用电压表检测发电机的输出电压，确保其稳定在正常范围内。
c.烟雾排放：观察发电机的排气管道，确保排放的烟雾无异常，并符合环境排放标准。
6.停止发电机：a.关闭电器设备：在停止发电机之前，首先关闭连接到发电机的电器设备，避免突然断电。
b.关闭油门：将发电机的油门调至最低位置。
c.关闭油气开关：将发电机的燃油开关转回关闭位置。
d.关闭发电机：将发电机的启动开关转回停止位置。
e.断电：将电池的正负极纽扣拔掉，断开发电机与电池的连接。
7.维护保养：a.清洁发电机：定期清洁发电机外壳、散热器和排气管，确保其良好的散热和通风。
b.更换机油：根据发电机的使用频率和要求，定期更换发电机的机油，确保发电机的润滑和运行效率。
c.检查空气滤清器：定期检查和清洁发电机的空气滤清器，确保发电机的空气流通畅通。
插头A(□)(44芯)处的ECM/PCM输入和输出凹头插头端子侧说明：蓄电池标准电压为12V。
端子号导线颜色端子名称说明信号39 棕BKSWNC(制动踏板位置开关)测试踏板位置开关信号打开点火开关至ON(II)，制动踏板释放：蓄电池电压打开点火开关至ON(II)，制动踏板下压：约0V40 淡绿BKSW(制动踏板位置开关)测试踏板位置开关信号制动踏板释放：约0V制动踏板下压：蓄电池电压41*2淡蓝CRMTCLS(巡航离合器踏板位置开关)测试离合器踏板位置信号打开点火开关至ON(II)，离合器踏板释放：约0V打开点火开关至ON(II)，离合器踏板释放：蓄电池电压42 红WEN(写启动信号) 测试写启动信号打开点火开关至ON(II)：约0V44 粉红S-NET5V(防起动装置串行通信)发送通信信号打开点火开关至ON(II)：脉冲关闭点火开关：约5.0V*2：带巡航控制的手动变速器插头B(△)(44芯)处的ECM/PCM输入和输出凹头插头端子侧说明：蓄电池标准电压为12V。
端子号导线颜色端子名称说明信号1 黑PG2(电源地线) ECM/PCM电路地线任何时间均低于1.0V2 蓝/红EGR(废气再循环阀) 启动EGR阀EGR运转时：负荷控制EGR未运转时：约0V3 黄/蓝PCS(燃油蒸发(EVAP)活性炭罐净化阀)启动EVAP活性炭罐净化阀发动机运转、发动机冷却液温度低于60°C(140 °F)时：蓄电池电压发动机运转、发动机冷却液温度高于60°C(140 °F)时：负荷控制4 黑/白SO2SHTC(辅助加热氧传感器(副HO2S)加热器(传感器2)启动后副HO2S加热器(传感器2)打开点火开关至ON(II)时：蓄电池电压工作温度下发动机运转时：负荷控制7 黄/红OPSW(油压开关) 测试发动机油压信号关闭点火开关时：约0V发动机运转时：蓄电池电压8*1蓝/黄OP2SW(变速箱2档离合器液压开关)测试变速箱2档离合器液压开关输入打开点火开关至ON(II)时：无2档离合器压力时：约5.0V处于2档离合器压力时：约0V9*1黑/红OP3SW(变速箱3档离合器液压开关)测试变速箱3档离合器液压开关输入打开点火开关至ON(II)时：无3档离合器压力时：约5.0V处于3档离合器压力时：约0V10*1蓝SHA(换档电磁阀A) 启动换档电磁阀A 发动机在位置2和D(2、4档)和D3位置(位于2档位)运转时：蓄电池电压发动机在P、R、N和1位置(1、3和5档)和D3位置(位于1、3档)运转时：约0V11*1绿/红SHD(换档电磁阀D) 启动换档电磁阀D 发动机在P和R位置运转时：蓄电池电压发动机在驻车档、R档、空档、1档或D、D3位置(位于1、3、4档)运转时：约0V12*1红/黑APTN(变速箱空档位开关)测试变速箱档位开关N位置信号输入位于N位置时：约0V位于N位置以外的任何位置时：约5.0V13*1蓝/黑ATPP(变速箱驻车档位开关)测试变速箱驻车档位开关位置信号输入位于驻车位置时：约0V位于任何位置时：蓄电池电压14*1白/绿ATPR(变速箱档位开关R)测试变速箱档位开关R位置信号输入位于R位置时：约0V位于R位置以外的任何位置时：蓄电池电压15*1红ATPD3(变速箱档位开关D3)测试变速箱档位开关D3位置信号输入位于D3位置时：约0V位于D3位置以外的任何位置时：蓄电池电压*1：自动变速箱(续)插头B(△)(44芯)处的ECM/PCM输入和输出凹头插头端子侧说明：蓄电池标准电压为12V。
汽油发电机组初级培训资料编辑：刘伟目录汽油机一、发电机组二、保养三、四、故障排除一、汽油机、1汽油机的工作原理：汽油机启动后，汽油被雾化成微小颗粒，并和空气混合成可燃烧混合气。
混合气经进气门进入气缸后，被上行的活塞压缩，在燃烧室内被电火花点燃。
点燃后的混合气迅速燃烧，放出大量的热量，使气缸内的气体受热量膨胀。
这种高温、高压的气体作用于汽缸壁及活塞顶部，推动活塞下行，通过连杆带动曲轴旋转对外作工。
、汽油发动机定义：2是将汽油与空气混合后，直接输入机器内部燃烧时产生热能转变为机械能的一种装置。
3 、化油器的工作原理：使汽油雾化，并按一定比例与空气均匀混合，形成可燃混合气，并按发动机工作时间需要的量进入气缸内燃烧。
4 、汽油与空气的比例（油气比）1:155 、汽油机与柴油机点火的区别：汽油机为点燃、柴油机为压燃。
6 、每个工作循环发动机的四个冲程：每个循环包括四个活塞冲程，即进气冲程、压缩冲程、作工冲程、排气冲程。
注：点火时在作工冲程里完成四冲程的汽油机工作原理：即活塞在气缸中往复运动时，活塞顶部在气缸中的上下极限位置间的距离，四冲程汽油机就是用四个冲程实现一个工作循环的汽油机。
四冲程的旋转角度：进气冲程（0°—180°）压缩冲程（180°—360°）作工冲程（360°—540°）排气冲程（540°—720°）二、发电机组1 、发电机的基本原理：当导体（线）在磁场中运动或磁场在导体（线）周围运动，两者之间相互切割时，在导体（线）中便有感应电动势。
2 、发电机的定义：机械能转换为电能的一种装置。
3 、电动势与发电机关系：电动势的大小与磁场强度大小，切割磁力线的导线长度和导线在磁场中相对切割运动的速度成正比。
4 、A VR的作用：自动稳压调压补偿。
（数位式A VR 数字式D—A VR）电压调节通过改变励磁区与直流电电压大小达到调节目的，增加励磁电压能够开启发电机输出电压。

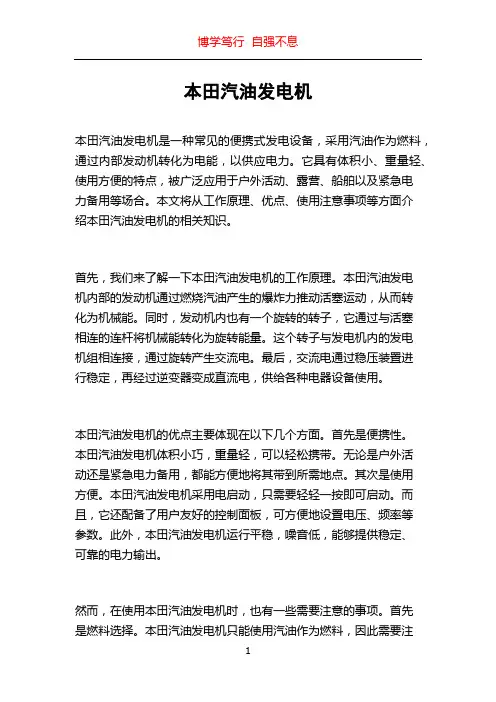

本田汽油发电机本田汽油发电机是一种常见的便携式发电设备，采用汽油作为燃料，通过内部发动机转化为电能，以供应电力。
它具有体积小、重量轻、使用方便的特点，被广泛应用于户外活动、露营、船舶以及紧急电力备用等场合。
本文将从工作原理、优点、使用注意事项等方面介绍本田汽油发电机的相关知识。
首先，我们来了解一下本田汽油发电机的工作原理。
本田汽油发电机内部的发动机通过燃烧汽油产生的爆炸力推动活塞运动，从而转化为机械能。
同时，发动机内也有一个旋转的转子，它通过与活塞相连的连杆将机械能转化为旋转能量。
这个转子与发电机内的发电机组相连接，通过旋转产生交流电。
最后，交流电通过稳压装置进行稳定，再经过逆变器变成直流电，供给各种电器设备使用。
本田汽油发电机的优点主要体现在以下几个方面。
首先是便携性。
本田汽油发电机体积小巧，重量轻，可以轻松携带。
无论是户外活动还是紧急电力备用，都能方便地将其带到所需地点。
其次是使用方便。
本田汽油发电机采用电启动，只需要轻轻一按即可启动。
而且，它还配备了用户友好的控制面板，可方便地设置电压、频率等参数。
此外，本田汽油发电机运行平稳，噪音低，能够提供稳定、可靠的电力输出。
然而，在使用本田汽油发电机时，也有一些需要注意的事项。
首先是燃料选择。
本田汽油发电机只能使用汽油作为燃料，因此需要注意选择纯净、无杂质的汽油，以保证发电机内部的运行顺畅。
其次是正常维护。
定期更换机油、清洁空气滤网以及检查火花塞等都是保持发电机正常运行的重要步骤。
另外，本田汽油发电机在运行过程中会产生一定的废气，因此需要确保在通风良好的室外环境下使用，以防止危险物质积聚。
此外，在使用本田汽油发电机时，还需要注意安全问题。
首先是避免长时间连续使用。
长时间连续使用会使发电机过热，并且可能损坏发动机。
因此，建议在使用一段时间后进行适当的休息。
另外，使用时要注意避免发生漏电及火灾等事故。
为此，建议将发电机放置在稳定的地面上，并与所需电器设备通过适当的插头和插座连接。
2006款东风本田思域发动机燃油与排放系统培训手册（5）DTC故障处理(续)DTC U0028：F-CAN故障(总线-关)说明：进行故障处理之前，先记录冻结数据以及所有仪表快摄数据，再查阅一般故障处理说明(见11-3页)。
1. 打开点火开关至ON(II)。
2. 使用HDS清除DTC。
3. 使用HDS检查DTC 或临时DTC。
是否显示DTCU0028？是－如果11-156DTC U0122：F-CAN故障(VSA-ECM/ PCM)说明：进行故障处理之前，先记录冻结数据以及所有仪表快摄数据，再查阅一般故障处理说明(见11-3页)。
1. 打开点火开关至ON(II)。
2. 使用HDS清除DTC。
3. 使用HDS检查DTC或临时DTC。
是否显示DTCU0122？是－进行第4步。
7. 检查VSA控制装置37芯插头1号端子与15号端子之间的导通性。
VSA控制装置37芯插头凹头插头导线侧是否导通？是－使用运行良好的VSA控制装置替换，然后进行第15步，并重新检查。
如果无DTC显示，则更换原来的VSA控制装置，然后进行第15步。
否－排除VSA控制装CANL(红)CANL(白)11-157DTC故障处理(续)9. 关闭点火开关。
10. 断开VSA控制装置37芯插头。
11. 打开点火开关至ON(II)。
12. 测量VSA 控制装置37芯插头28号端子与车身地线之间的电压。
VSA控制装置37芯插头凹头插头导线侧是否为蓄电池电压？13. 关闭点火开关。
14. 检查控制装置37芯插头36号端子与车身地线之间的导通性。
VSA控制装置37芯插头凹头插头导线侧是否导通？是－使用运行良好的VSA控制装置替换，然后进行第15步，并重新检查。
如果无DTC显示，则更换原来的VSA控制装置，然后进行第15步。
否－排除VSA控制装置与车身地线(G202)之间的导线断路故障，然后进行第15步。
15. 重新连接VSA控制装置37芯插头。
16. 打开点火开关至ON(II)。
维修培训教材闽 东 本 田 维 修 教 材目 录1.交流同步发电机的基本原理与构造 (1)2.单缸四冲程小型汽油发动机简介 (5)3.发电机组检查排除的基本方法 (14)4.零部件手册的使用方法 (19)5.发电机组维修技术参数 (22)6.发动机测试表格 (23)7.发电机测试表格 (29)交流同步发电机的基本原理与构造一、 发电机的基本概念1、 交流电：A概念:指大小和方向随着时间按正弦规律作周期性变化的电流或电动势B优点(1)具有可以利用变压器变换成各种不同的电压级的优点。
(2)其电气设备比直流电电气设备构造简单，造价低廉、坚固耐用、 维护简单，因此应用广泛。
C分类(1)单相交流电：仅有一个交变电压的交流发电机产生的交流电(2)三相交流电：三个电压和频率都相同，但相位不同的电源2、 频率：A概念指交变电流或电动势在每秒钟内所变化的周期次数。
B单位 赫芝（周/秒）C我国电力系统规定以50赫芝作为标准频率，有些国家采用60赫芝的交流电如日本3、 同步发电机（小型交流发电机都采用）特点：当发电机的磁极对数和转速确定后，则产生的交流电势频率也是一定的，即其频率与转速有着严格的关系。
pn 根据交流电频率（f）与转子每分钟的转数（n）和发电机磁极对数（p）的关系公式 f= --60小型发电机 p=1对磁极 pnf=────f=50赫兹（我国标准频率）60其同步转速为n=3000转/分二、 发电机的基本原理发电机是把机械能转变为电能的装置，它根据电磁感应原理制成的1、 磁电感应原理：（右手定则）（1） 当导体(线)在磁场中运动或磁场在导体周围运动，两者互相切割时，在导体(线)中便感应电动势。
（图1）（2） 电势大小与磁场强度大小，切割磁力线的导线长度和导线在磁场中相对动动的速度成正比。
图 1图12、 最简单的交流发电机的结构和原理：① 结构：A电枢:用来产生感应电动势的部分(线圈)B磁极:用来形成磁场的部分(磁铁)C励磁装置:供给电磁铁直流电的装置.D控制屏,② 见图2,该电机的一个线圈在磁铁的磁场中,其两端分别与互相绝缘的两个集电环相连,线圈与集电环一起旋转,与集电环摩擦接触的是连接外电路的电刷,当线圈以一定的转速和方向旋转时,线圈的ab和cd两边就不断切割磁力线,但由于ab和cd两边在旋转中不断变换切割磁力线的方向,而且线圈在旋转中切割磁力线的角度也在变化,因此线圈在旋转切割磁力线时,便感应出大小和方向均按周期变化的电动势.那么在闭合电路中就有交变电流通过.图 2*用来产生感应电动势的部分(线圈)称为电枢,在实际发电机中电枢是把许多匝连在一起的线圈绕在铁芯上。
