数控技术教案

数控技术及应用教案及讲稿第一章：数控技术概述一、教学目标1. 了解数控技术的定义和发展历程。

2. 掌握数控系统的基本组成和工作原理。

3. 了解数控技术在工程领域的应用。

二、教学内容1. 数控技术的定义和发展历程。

2. 数控系统的基本组成：数控装置、伺服系统、测量系统、数控编程等。

3. 数控技术在工程领域的应用：机械制造、汽车制造、航空制造等。

三、教学方法1. 讲授：讲解数控技术的定义、发展历程和基本组成。

2. 互动：提问学生了解数控技术在实际工程中的应用。

四、教学资源1. PPT课件：介绍数控技术的定义、发展历程和基本组成。

2. 视频素材：展示数控技术在工程领域的应用实例。

五、教学评价1. 课堂问答：检查学生对数控技术定义和发展历程的掌握。

2. 课后作业：布置相关课后题目，加深学生对数控系统基本组成的理解。

第二章：数控装置一、教学目标1. 了解数控装置的分类和功能。

2. 掌握数控装置的硬件结构和软件系统。

3. 熟悉数控装置的调试和维护方法。

二、教学内容1. 数控装置的分类：通用型数控装置、专用型数控装置。

2. 数控装置的功能：控制功能、编程功能、仿真功能等。

3. 数控装置的硬件结构：输入/输出接口、中央处理单元、存储器等。

4. 数控装置的软件系统：数控系统软件、数控编程软件等。

5. 数控装置的调试和维护方法。

三、教学方法1. 讲授：讲解数控装置的分类、功能和硬件结构。

2. 实操：演示数控装置的调试和维护方法。

四、教学资源1. PPT课件：介绍数控装置的分类、功能和硬件结构。

2. 实操设备：供学生实际操作数控装置。

五、教学评价1. 课堂问答：检查学生对数控装置分类和功能的掌握。

2. 实操报告：评估学生在实操过程中的表现。

第三章：伺服系统一、教学目标1. 了解伺服系统的分类和功能。

2. 掌握伺服系统的硬件结构和软件系统。

3. 熟悉伺服系统的调试和维护方法。

二、教学内容1. 伺服系统的分类：模拟伺服系统、数字伺服系统。

《数控原理与系统》授课教案第一章：数控技术概述1.1 课程介绍解释数控技术的定义和基本概念强调数控技术在制造业中的应用和重要性1.2 数控系统的组成与工作原理介绍数控系统的各个组成部分及其功能解释数控系统的工作原理和操作流程1.3 数控编程基础介绍数控编程的基本概念和常用指令讲解数控编程的格式和编程方法1.4 数控加工工艺介绍数控加工的基本工艺和特点探讨数控加工的适用范围和优势第二章：数控机床与数控系统2.1 数控机床的分类与结构解释数控机床的分类和特点介绍数控机床的主要结构和部件2.2 数控系统的硬件与软件讲解数控系统的硬件组成及其功能介绍数控系统的软件配置和编程系统2.3 CNC装置及其功能解释CNC装置的定义和作用探讨CNC装置的主要功能和性能指标2.4 数控系统的故障诊断与维修介绍数控系统故障诊断的方法和步骤讲解数控系统故障排除和维修技巧第三章：数控编程与操作3.1 数控编程的基本方法讲解数控编程的基本方法和步骤探讨数控编程中的坐标系和运动指令3.2 数控加工工艺参数的选择介绍数控加工工艺参数的选取方法和原则强调工艺参数对加工质量和效率的影响3.3 数控机床的操作与维护讲解数控机床的操作步骤和注意事项介绍数控机床的维护保养方法和技巧3.4 数控加工实例分析提供数控加工实例，分析其编程和操作过程讨论加工实例中的问题和解决方案第四章：数控系统的维修与调试4.1 数控系统的维修与故障诊断介绍数控系统维修的重要性和目的讲解数控系统故障诊断的方法和技巧4.2 数控系统的调试与优化解释数控系统调试的意义和目的探讨数控系统调试的方法和优化技巧4.3 数控系统的硬件故障维修讲解数控系统硬件故障的常见原因和维修方法强调硬件维修中的安全注意事项4.4 数控系统的软件故障排除介绍数控系统软件故障的常见原因和排除方法探讨软件故障排除的技巧和经验第五章：数控技术的发展与应用5.1 数控技术的历史与发展趋势回顾数控技术的发展历程和重要事件探讨数控技术的发展趋势和未来展望5.2 数控系统的应用领域介绍数控技术在制造业中的应用领域和实例强调数控技术对产业升级和智能制造的贡献5.3 数控技术的创新与研究讲解数控技术在科研和创新中的重要作用探讨数控技术的创新研究方向和技术挑战5.4 数控技术的产业化与市场需求分析数控技术的产业化进程和市场现状预测数控技术产业的发展前景和市场需求第六章：计算机数控（CNC）系统6.1 CNC系统的基本原理解释CNC系统的工作原理和核心功能探讨CNC系统与传统机床的区别6.2 CNC系统的硬件结构介绍CNC系统硬件的主要组成部分，如控制单元、驱动单元、检测单元等讲解各部分硬件的功能和相互之间的关系6.3 CNC系统的软件结构阐述CNC系统软件的组成和作用介绍常见的CNC系统软件及其特点6.4 CNC系统的参数设置与优化讲解CNC系统参数设置的方法和注意事项探讨CNC系统参数优化技巧及其对加工质量的影响第七章：数控编程语言与功能指令7.1 数控编程语言概述介绍数控编程语言的分类和特点解释数控编程语言的作用和重要性7.2 常用数控编程指令讲解数控编程中的常用指令及其功能探讨指令的使用方法和注意事项7.3 用户宏程序与子程序介绍用户宏程序和子程序的概念及其应用讲解宏程序和子程序的编写方法和调用方式7.4 数控编程实例解析提供典型数控编程实例，分析其编程思路和技巧讨论实例中的问题及其解决方法第八章：数控加工工艺与刀具选择8.1 数控加工工艺基础介绍数控加工工艺的概念和特点解释数控加工工艺的作用和重要性8.2 数控加工工艺参数选择讲解数控加工工艺参数的选择方法和原则强调工艺参数对加工质量、效率和成本的影响8.3 刀具选择与补偿介绍刀具选择的原则和注意事项讲解刀具补偿的概念和作用8.4 典型数控加工工艺分析分析典型数控加工工艺的特点和应用场景讨论加工工艺在实际生产中的应用经验第九章：数控仿真与编程软件9.1 数控仿真软件概述介绍数控仿真软件的功能和作用解释数控仿真软件在数控编程与培训中的应用价值9.2 常用数控仿真软件及其特点讲解常用数控仿真软件的界面、功能和操作方法探讨各软件的优势和适用场景9.3 数控编程软件与后处理介绍数控编程软件的功能和作用讲解后处理的概念及其在数控编程中的应用9.4 数控仿真与实际加工对比分析分析数控仿真与实际加工的差异及其原因探讨如何提高数控仿真与实际加工的吻合度第十章：数控技术的创新与应用案例10.1 数控技术在航空航天领域的应用介绍数控技术在航空航天制造中的应用案例强调数控技术在航空航天领域的重要作用10.2 数控技术在汽车制造业的应用讲解数控技术在汽车制造中的应用案例和优势探讨数控技术在汽车制造业的发展趋势10.3 数控技术在模具制造业的应用介绍数控技术在模具制造中的应用案例解释数控技术对模具制造业的影响和改变10.4 数控技术在能源行业的应用探讨数控技术在能源行业（如风力发电、石油化工等）的应用案例分析数控技术在能源行业中的重要作用和前景第十一章：数控系统的现代发展趋势11.1 精密加工与微细加工探讨数控技术在精密加工与微细加工领域的发展趋势分析精密加工与微细加工技术在现代制造业中的应用11.2 高速数控加工技术介绍高速数控加工技术的概念及其重要性讲解高速数控加工技术的关键技术和应用案例11.3 智能数控系统与解释智能数控系统的定义和特点探讨在数控系统中的应用和发展趋势11.4 网络化数控与远程加工讲解网络化数控技术的概念和应用探讨远程加工技术的原理和实际应用案例第十二章：数控系统的安全操作与维护12.1 数控系统的安全操作规程讲解数控系统的安全操作规程和注意事项强调操作人员应具备的安全意识和技能12.2 数控系统的日常维护与保养介绍数控系统的日常维护保养内容和方法讲解维护保养对数控系统性能和寿命的影响12.3 数控系统的故障预防与处理探讨数控系统故障的预防措施和处理方法讲解故障处理的一般步骤和注意事项12.4 数控系统的安全管理与培训解释数控系统安全管理的重要性探讨数控系统培训的内容和方式，以及培训效果的评估第十三章：数控技术在教育与培训中的应用13.1 数控技术教育的目标与内容讲解数控技术教育的目标及其在现代教育中的重要性介绍数控技术教育的主要内容和教学方法13.2 数控技术培训与认证解释数控技术培训的作用和重要性介绍数控技术培训的类型、方法和认证体系13.3 数控技术教育与实际应用的结合探讨数控技术教育与实际应用之间的联系和差距讲解如何提高数控技术教育与实际应用的结合程度13.4 数控技术教育的发展趋势与挑战分析数控技术教育的发展趋势及其面临的挑战探讨数控技术教育的发展策略和应对措施第十四章：数控技术在国内外的发展现状与展望14.1 数控技术在国外的发晨现状分析国外数控技术的发展现状及其优势介绍国外数控技术的主要发展国家和研究机构14.2 数控技术在我国的发展现状分析我国数控技术的发展现状及其特点介绍我国数控技术的主要发展地区和龙头企业14.3 数控技术的发展展望探讨数控技术在未来制造业发展中的重要作用讲解数控技术的发展趋势和潜在应用领域14.4 我国数控技术发展的政策与措施分析我国政府对数控技术发展的支持政策和措施介绍我国数控技术发展的重要计划和项目第十五章：综合实践与案例分析15.1 数控技术综合实践项目提供一个或多个数控技术综合实践项目，让学生动手操作强调实践项目的设计原则和实施方法15.2 数控技术案例分析与讨论提供典型数控技术应用案例，进行案例分析与讨论强调案例分析对理解和掌握数控技术的重要性15.3 数控技术实践与创新的结合探讨数控技术实践与创新的联系和相互作用讲解如何将实践经验转化为技术创新和实际应用15.4 数控技术发展的机遇与挑战分析数控技术发展面临的机遇与挑战探讨数控技术发展方向和策略，以应对未来的挑战重点和难点解析1. 数控技术的基本概念、组成、工作原理和应用领域2. 数控编程的基本方法、格式和编程技巧3. 数控系统的硬件结构、软件结构和功能指令4. 数控机床的分类、结构和主要部件5. CNC装置的功能、性能指标和故障诊断与维修6. 计算机数控（CNC）系统的基本原理、硬件结构和软件结构7. CNC系统的参数设置与优化方法8. 数控加工工艺参数的选择、刀具选择与补偿9. 数控仿真与编程软件的功能、操作方法和应用价值10. 数控技术的创新与应用案例，包括航空航天、汽车制造、模具制造和能源行业等领域11. 数控系统的现代发展趋势，如精密加工、高速数控加工、智能数控系统和网络化数控等12. 数控系统的安全操作与维护，包括操作规程、日常维护保养、故障预防与处理以及安全管理与培训13. 数控技术在教育与培训中的应用，包括教育目标、培训类型、认证体系以及实践与创新的结合14. 数控技术在国内外的发展现状与展望，包括国外数控技术发展现状、我国数控技术发展现状和发展趋势、政策与措施等15. 数控技术综合实践项目、案例分析与讨论以及实践与创新的结合。

数控技术课程教案河北工程学院《数控技术》教案课程编码：课程名称：数控技术学时：46学时学分：3学分开课学期：第七学期课程类别：必修课程性质：专业基础课先修课程：电工电子技术，微机原理及应用，机械工程控制基础等教材：《机床数字控制》（第一版）廖效果编著机械工业出版社授课对象：机电学院机械制造及自动化本科工业设计、材料成型与控制本科授课教师：机械制造系魏效玲，薛会民，刘洵，柴保明，吴炳胜第一节教学内容第一章概论一、教学目的掌握数字控制和数控机床等基本概念、组成及分类，了解数字控制原理及数控机床的加工特点，了解数控技术的产生背景、发展现状及发展趋势。

二、教学时间:2课时三、内容数控与数控机床的基本概念、加工过程、特点、主要技术指标、组成与分类，加工的适应性、数控技术的发展、十五目标及数控技术的发展趋势四、教学方法介绍基本概念，讲授数字控制原理，分析数控机床的组成，根据以上讲述内容再归纳数控机床的加工特点，借助简图和表格等形式配合内容讲解。

结合数控技术的发展将课程前沿问题介绍给学生。

对编程基本知识先提出问题，启发学生思维，然后再讲解。

四、作业1、数控机床、数控技术的基本概念2、数控机床的特点、组成、各部分作用、分类3、数控机床的加工原理、使用范围4、数控技术的发展趋势5、什么是点位控制、直线控制、轮廓控制数控机床？6、按伺服系统的控制原理数控机床分哪几类？7、数控机床的发展趋势主要有哪些？8、如何提高数控机床的精度、速度和可靠性9、.CNC装置的主要技术指标有哪些？第二节内容第二章数控加工程序的编制一、教学目的1．学习数控加工工艺的基础知识。

2．介绍程序编制的代码及格式二、教学时间:2课时三、内容与进度利用多媒体直观的教学形式，介绍程序编制的基本概念、手工编程的内容和步骤，数控加工的工艺分析和数控加工方法，程序编制的代码及程序格式。

四、教学方法根据已加工好的零件，在具体加工过程中如何根据其加工图纸来编写其加工程序，数控机床如何根据加工程序加工来说明手工程序编制的内容和方法。

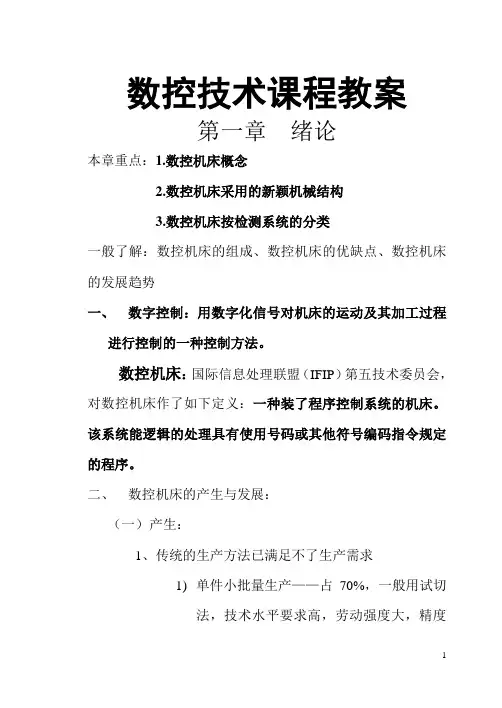

数控技术课程教案第一章绪论本章重点：1.数控机床概念2.数控机床采用的新颖机械结构3.数控机床按检测系统的分类一般了解：数控机床的组成、数控机床的优缺点、数控机床的发展趋势一、数字控制：用数字化信号对机床的运动及其加工过程进行控制的一种控制方法。

数控机床：国际信息处理联盟（IFIP）第五技术委员会，对数控机床作了如下定义：一种装了程序控制系统的机床。

该系统能逻辑的处理具有使用号码或其他符号编码指令规定的程序。

二、数控机床的产生与发展：（一）产生：1、传统的生产方法已满足不了生产需求1)单件小批量生产——占70%，一般用试切法，技术水平要求高，劳动强度大，精度不高，无法实现自动化。

如：普通车、铣、刨、磨床等2)工艺流水作业——调整法加工，生产率提高，精度提高，成本低，品种多，采用组合机床，多机床配合，环节出现问题，生产停滞。

3)自动机床：用凸轮控制，适于生产简单工件，且改型困难2、社会的需求1)品种多样化2)零件精度和形状复杂程度不断提高3)生产品种的频繁换型3、技术上的可行性1)电子计算机的发明2)电子技术的发展a、现代控制理论的发展b、各种功能优越件的产生c、大规模集成电路的出现3)新颖机械结构的出现a、滚珠丝杠—代替普通丝杠，动作更灵活，间隙更小，精度提高b、滚动导轨—代替滑动导轨，移动灵活，克服爬行和前冲现象4)机床动态特性的研究成果使机床的刚度更好，主轴转速更高，抗振性提高由于生产的发展要求出现新的生产工具，而在技术上又已具备了条件，于是在1948年，美国帕森斯公司提出应用计算机控制机床加工的设想，并与麻省理工学院合作进行研制工作。

1952年试制成功第一台三坐标立式数控铣床。

1958年我国开始研制数控机床。

(二) 发展：1952——1959年，电子管制成数控机床控制系统1959——1965年，晶体管制成数控机床控制系统1965——1970年，小规模集成电路1970——1974年，大规模集成电路1974——，微型计算机三、数控机床的组成：数字控制计算机：处理加工程序，输出各种信号，控制机床完成各种运动。
