电磁流量计安装须知

电磁流量计的安装要求1.安装位置要选择在无异物和振动的地方：电磁流量计的测量结果受到外部环境的干扰。

因此，在安装电磁流量计时，应避免安装在有振动或者液体中带有颗粒物质的地方。

同时，为了避免电磁流量计受到太阳辐射的影响，应选择安装位置远离直射阳光，以保证测量的准确性。

2.安装位置要选择在管道的垂直部分：电磁流量计的安装位置对其测量的准确性有很大的影响。

应该选择在管道的垂直部分进行安装，以确保流体的正常流动，避免液体堵塞和积聚。

若管道的安装位置有倾斜，会导致流体的流速和流量的不准确。

3.安装位置要选择在离电磁流量计前后一定距离的地方：为了确保电磁流量计的测量精度，应在电磁流量计前后分别安装一定长度的直管段。

这样可以减少流体流动的不稳定性和脉动对测量结果的影响，提高测量的准确性。

一般来说，前后直管段的长度应按照电磁流量计厂家的要求来决定。

4.安装位置要有足够的空间进行维护和检修：为了保证电磁流量计的正常运行，应在安装位置周围留有足够的空间进行维护和检修。

这样可以方便对电磁流量计进行日常的检查和维护，保证其长期稳定运行。

5.安装时应严格按照规定的方法和顺序进行：为了保证电磁流量计的安装质量，应严格按照电磁流量计的安装说明和规定的方法进行操作。

安装人员应具备相关的技术知识和操作经验，以确保安装过程的正确性和安全性。

6.安装时应使用合适的附件和管路连接件：在进行电磁流量计的安装时，应选择适当的附件和管路连接件，以确保其与管道的连接紧密且可靠。

这样可以避免因连接不良导致的漏液和严重损坏。

7.安装过程中应进行严格的检测和校准：为了确保电磁流量计的测量结果准确可靠，安装过程中应进行严格的检测和校准。

这包括对传感器和电子元件进行测试和调试，确保其工作正常和准确。

总之，电磁流量计的安装要求包括选择适当的安装位置、安装前后留有一定的直管段、提供足够的空间进行维护和检修，严格按照安装说明进行操作，并使用合适的附件和管路连接件。

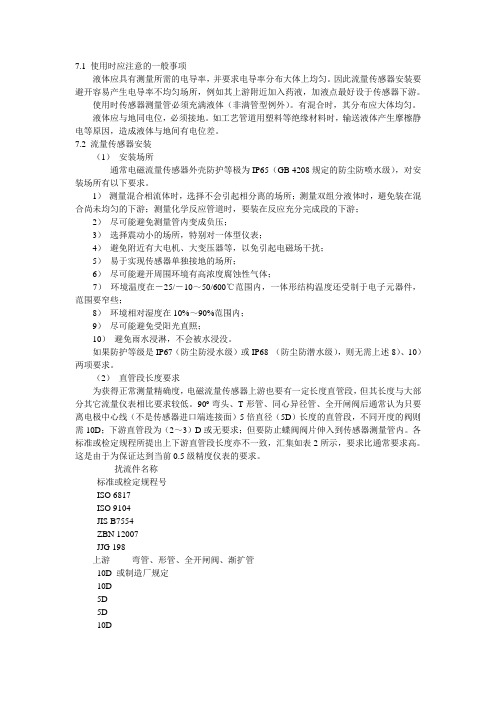

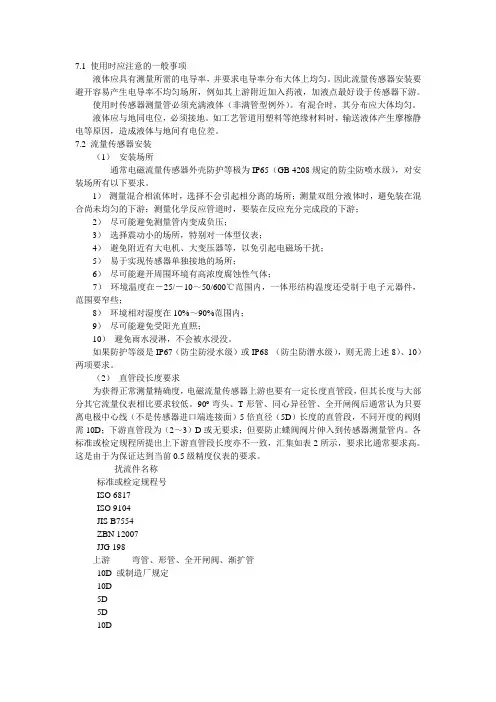

7.1 使用时应注意的一般事项液体应具有测量所需的电导率，并要求电导率分布大体上均匀。

因此流量传感器安装要避开容易产生电导率不均匀场所，例如其上游附近加入药液，加液点最好设于传感器下游。

使用时传感器测量管必须充满液体（非满管型例外）。

有混合时，其分布应大体均匀。

液体应与地同电位，必须接地。

如工艺管道用塑料等绝缘材料时，输送液体产生摩檫静电等原因，造成液体与地间有电位差。

7.2 流量传感器安装（1）安装场所通常电磁流量传感器外壳防护等极为IP65（GB 4208规定的防尘防喷水级），对安装场所有以下要求。

1）测量混合相流体时，选择不会引起相分离的场所；测量双组分液体时，避免装在混合尚未均匀的下游；测量化学反应管道时，要装在反应充分完成段的下游；2）尽可能避免测量管内变成负压；3）选择震动小的场所，特别对一体型仪表；4）避免附近有大电机、大变压器等，以免引起电磁场干扰；5）易于实现传感器单独接地的场所；6）尽可能避开周围环境有高浓度腐蚀性气体；7）环境温度在－25/－10～50/600℃范围内，一体形结构温度还受制于电子元器件，范围要窄些；8）环境相对湿度在10%～90%范围内；9）尽可能避免受阳光直照；10）避免雨水浸淋，不会被水浸没。

如果防护等级是IP67（防尘防浸水级）或IP68 （防尘防潜水级），则无需上述8）、10）两项要求。

（2）直管段长度要求为获得正常测量精确度，电磁流量传感器上游也要有一定长度直管段，但其长度与大部分其它流量仪表相比要求较低。

90º弯头、T形管、同心异径管、全开闸阀后通常认为只要离电极中心线（不是传感器进口端连接面）5倍直径（5D）长度的直管段，不同开度的阀则需10D；下游直管段为（2～3）D或无要求；但要防止蝶阀阀片伸入到传感器测量管内。

各标准或检定规程所提出上下游直管段长度亦不一致，汇集如表2所示，要求比通常要求高。

这是由于为保证达到当前0.5级精度仪表的要求。

电磁流量计的安装要求1. 选址电磁流量计一般安装在管道上，因此在选址方面需要注意以下几点：1.选址要阔别电磁干扰源，以防止接收到干扰信号而影响测量精度。

2.选址要便利安装、维护和使用，应尽可能地不影响设备的正常生产和运行。

3.选址时应注意管道的直管段要求，通常建议接在确定长度的直管段上，以免管道异常流动影响测量精度。

4.选址时应考虑流量计的用户侧和厂家侧的企业标准、设计标准和国家标准等要求，以确保选址与标准要求相符。

2. 安装方向电磁流量计的安装方向对测量精度有确定的影响，因此需要注意以下几点：1.流量计的进口和出口应依照管道的流动方从来确定，不能装反。

2.流量计的进口和出口应设在同一平面内并且不能有偏差，防止造成流阻和误差。

3. 安装高度电磁流量计的安装高度对测量精度有很大的影响，因此需要注意以下几点：1.流量计的安装高度应充分技术要求，在管道上依据流速和流量计规格限制来选定。

2.安装时应注意把握流量计的上下游方向和高度差要求，以避开对流量计正常作用造成影响。

3.安装时应避开高度差过大或过小，否则会对测量精度产生影响。

4. 管道连接电磁流量计的管道连接需要注意以下几点：1.连接管道的内径应与流量计的口径相当，以保证流动性良好。

2.应接受标准接口的法兰或三通，以保证连接坚固。

5. 接线方式电磁流量计的接线需要注意以下几点：1.进行接线前，应了解设备接线图，明确设备功率、电压、电流、频率等参数。

2.电磁流量计应接到一个稳定的电源上，电源稳定性不能产生大于流量计精度的波动。

同时注意接线的正确性和牢靠性。

6. 初次使用初次使用电磁流量计需要注意以下几点：1.测量前需要进行调零和校准，以确保测量精度。

2.测量前应检查安装和接线有无问题，确保流量计正常工作。

7. 维护保养维护保养电磁流量计需要注意以下几点：1.定期检查流量计的参数是否符合标准要求，是否需要进行校准和调整。

2.定期检查流量计电源和接线是否正常，有无老化等问题。

电磁流量计安全操作及保养规程在工业生产中使用电磁流量计进行流量的检测和测量已经成为了一种常见的方式。

但是，电磁流量计本身也需要进行安全操作和保养，以确保它的正常工作和长久使用。

本文将介绍电磁流量计的安全操作和保养规程。

1. 电磁流量计的安装1.1 安装前的准备在安装电磁流量计之前，需要注意以下几点：1.电磁流量计需要专业工具进行安装，不要私自安装。

2.在安装前，需要仔细检查电磁流量计是否有损坏，如果有损坏需要及时更换。

3.安装位置需要远离电磁干扰，如果安装在电磁干扰较强的地方，容易影响电磁流量计的工作。

1.2 安装步骤1.固定流量计：将电磁流量计用支架固定在管线上，安装时要注意支架牢固，防止产生共振响应。

2.连接电源和信号线：按照电磁流量计接线说明书，连接好电源和信号线。

接线过程中要注意线路的接口是否接触良好，防止出现不良接触现象。

3.连接管道：将管道与电磁流量计连接，注意密封性。

4.校正：安装完成后需要进行校正，具体方法可参考电磁流量计使用说明书。

2. 电磁流量计的安全操作2.1 电磁流量计的运作条件1.电源：电磁流量计需要稳定的电源，进行电源接线前需要先检查电源是否稳定。

2.温度：电磁流量计在使用时要注意环境温度，过高或过低的温度会影响电磁流量计的工作。

3.液体性质：电磁流量计仅适用于一定范围内的液体，不能用于不适合的液体。

2.2 需要注意的安全事项1.禁止私自拆卸电磁流量计：如果需要进行维修或更换操作，需找专业人员操作。

2.禁止用颜色标记管道：标记液体流动方向及流量时，不要使用颜色等标记方法，避免对电磁流量计信号的干扰。

3.防止液体波动：管道液位变化或液体波动会影响电磁流量计的工作，需进行稳流处理。

4.防止电源波动：电源不稳定会影响电磁流量计的工作，尽量避免电源波动。

3. 电磁流量计的保养3.1 日常保养1.定期检查：定期检查电磁流量计的工作情况，发现问题及时处理。

2.清洗：电磁流量计需要清洗，清洗时要注意强碱、强酸等对电磁流量计的损害。

电磁流量计安装注意事项电磁流量计是一种常用的流量计量设备，可以广泛应用于各种工业领域。

但是，正确的安装对于电磁流量计的测量准确性和稳定性至关重要。

下面我们来介绍一些电磁流量计安装注意事项。

1. 电磁流量计安装位置的选择电磁流量计的安装位置应该避免磁干扰和振动干扰。

在选择安装位置时，应尽量远离电机、变压器、磁铁等可能会产生磁场的设备。

同时，因为电磁流量计的测量精度很高，所以也应尽量避免安装在振动较大的设备上，以免影响测量准确性。

2. 电磁流量计的安装高度电磁流量计的安装高度应该根据管道内液体的性质和流量来进行调整。

一般情况下，安装高度应该使得液体流速在0.2~5m/s之间。

如果流速太低，会影响电磁流量计的测量精度；如果流速太高，会增大涡流噪声和压力损失。

3. 电磁流量计的管道直径和长度电磁流量计的测量精度和稳定性与管道的直径和长度有关。

一般来说，管道直径应该大于电磁流量计的测量范围的最小值，并且应该尽量避免管道的弯曲和变形。

此外，管道长度也应该在一定范围内，一般为10倍于管道直径以上。

4. 电磁流量计的接地和屏蔽电磁流量计的接地和屏蔽也是安装中需要注意的问题。

在进行接地时，应尽量使用接地线，避免出现电位差，影响测量精度。

同时，应选择良好的屏蔽材料，以避免干扰信号的干扰。

5. 电磁流量计的安装方式电磁流量计的安装方式有多种，如水平安装、垂直安装等。

在选择安装方式时，应结合实际情况来进行选择，以保证测量精度和稳定性。

6. 电磁流量计的维护和保养电磁流量计的维护和保养也是保证其测量精度和稳定性的关键。

在使用过程中，应注意定期清洗和校准，以确保其测量准确性。

同时，还需要注意保养电磁流量计的外壳和线路，避免受到损坏和影响。

正确的安装是保证电磁流量计测量精度和稳定性的重要保障。

在安装时，应注意以上几点，以确保其正常运行和准确测量。

电磁流量计的水平安装介绍1.安装位置选择：在进行水平安装之前，首先需要选择一个合适的安装位置。

通常情况下，应该选择流速稳定的位置，避免管道中有明显的涡流和气泡。

同时，还需要注意避开磁性物质和强电磁干扰源，以免影响电磁流量计的测量准确性。

2.安装方法：步骤一：测量管道尺寸和材质，确保电磁流量计与管道的连接口径一致。

安装电磁流量计之前，要先准备好管道与流量计之间的法兰连接。

步骤二：将电磁流量计的法兰与管道的法兰连接，拧紧螺栓，确保连接牢固。

在拧紧螺栓的过程中，要注意均匀施力，避免产生不平衡的力，造成电磁流量计的损坏。

步骤三：连接电磁流量计的导线和接地线。

导线的连接应该牢固可靠，接地线应该与管道接地良好。

3.安装注意事项：3.1安装后要进行仪器的仪表测试，检验并调整位置和距离，确保测量准确。

3.2安装过程中要注意防止外界物体（如灰尘、水滴等）进入电磁流量计内部，以免影响测量准确性。

3.3安装前要对管道进行清洗，以确保管道内部无杂质和污物，避免对电磁流量计的影响。

3.4安装时需要提前做好防护措施，避免因人为不慎而对电磁流量计造成损坏。

3.5安装后，应定期对电磁流量计进行检查和维护，确保其长期稳定工作。

总结：电磁流量计的水平安装过程需要选择合适的安装位置，根据流量计的尺寸选择合适的法兰，进行紧固连接，同时需要注意导线和接地线的连接。

在安装过程中，需要注意防止外界物体进入流量计内部，对管道进行清洗，做好防护措施，并定期进行检查和维护。

只有在正确进行水平安装的前提下，电磁流量计才能够正常工作，并准确测量流体的流量。

电磁流量计安装注意事项
电磁流量计是一种流量测量仪表，可以用来测量液体、气体等介质的流量。

它基于法拉第电磁感应定律，利用电磁感应原理来测量介质中的电导率和流速，从而得出流量值。

在安装电磁流量计时，需要注意以下几点：
1. 安装位置要合适
电磁流量计需要安装在管道上，因此在安装时应考虑管道的直线段长度，以确保流量计的精度。

同时，应避免在管道上安装弯头、三通等影响流速的管件，以免对测量结果造成影响。

2. 管道直径要正确
电磁流量计的精度与管道直径有关，因此在安装时应选择合适的电磁流量计型号和管道直径。

如果管道直径不正确，不仅会影响测量精度，还会对仪表的使用寿命造成影响。

3. 接线要正确
电磁流量计的接线应按照仪表的接线说明进行，以避免接线错误对测量结果造成影响。

同时，接线时应注意仪表的绝缘性能，以确保安全。

4. 环境要符合要求
电磁流量计应在符合要求的环境中使用，避免在恶劣环境下使用，以免影响仪表的使用寿命和测量精度。

同时，应避免在强磁场、强电场等场所使用，以免对仪表造成影响。

5. 定期维护保养
电磁流量计需要定期进行维护保养，以保持仪表的正常使用和测量精度。

维护保养包括清洁仪表、检查仪表接线、更换仪表电池等。

定期维护保养可以延长仪表的使用寿命，提高测量精度。

电磁流量计的安装应注意上述几点，以确保仪表的正常使用和测量精度。

在使用电磁流量计时，还应注意操作规范，避免对仪表造成损坏。

电磁流量计的安装要求流量计常见问题解决方法电磁流量计的安装要求为了你正确的测量，在选择管道上位置时应注意以下几点要求:⑴传感器既可在直管道上安装，也可以在水平或倾斜管道上安装,但要求二电极的中心连线处于水平状态。

⑵介质在安装位置应当满管流动，避开比满管及气体附着在电极上。

⑶对于液固两相流体，可以接受垂直安装，使被传感器衬里磨损均匀，延长使用寿命。

⑷流量计安装位置介质不满管时，可实行抬高流量半后端管路的方法，使其满管，严禁在管道最高点和出水口安装流量计。

（见图）⑸修改管道的安装方法：当介质流速达不到要求时，应当选用较小口径的流量计，这时应使用异径锥管或修改部分管道，使其与传感器同口径，但前后直管段至少须充分：前直管段25DN,后直管道22DN（DN为管径）⑹前后直管段为流量计前25DN,后端22DN这些问题大家已经很谙习了，把它摆列出来是想进一步发掘更有效的使用阅历。

1、电磁流量计是容积式液体流量计，在测量时应保证流量计内的液体是充分管道的。

为使流速平稳，流量计前后应有大于5D和2D的直管段。

流量计口径大小的选择应使最小最大流量时的流速在保证测量精度的范围内。

2、当不得不装在自上而下的垂直管道上时，流量计应装在管道的下部，且流量计下游装有节流阀门使下游产生一背压。

3、当测量简单积渣附着的介质时，不要将流量计安装在倾斜管道的最低点。

在管低端安装清洗阀或盲板，定期清洗内壁附着物。

4、在振动猛烈的现场应将传感器和转换器分开安装。

口径至≥DN350的流量计两端应设支架或吊架。

5、安装在塑料管道或带内衬管道上必需使用接地环。

如接地环和测量电极由不同材料制成，会引起电化学腐蚀损坏电极。

电极材质选配不当，被测介质会使电极极化而减弱信号的电势。

因此，电极材料的选择也应引起注意，可参阅说明书及与制造厂商讨。

6、有些工况需在管道内注入化学药品，注入后会导致液体导电率不匀对电磁流量计输出信号产干扰。

对此，可接受在流量计下游注入,如需在上游注入则注入点应与流量计保持确定距离，使液体混合均匀。

电磁流量计的安装要求为了使电磁流量计工作稳定可靠，在选择安装地点时应注意以下几方面的要求：1.尽量避开铁磁性物体及具有强电磁场的设备(大电机、大变压器等)，以免磁场影响传感器的工作磁场和流量信号。

2.应尽量安装在干燥通风之处，避免日晒雨淋，环境温度应在-20～＋60℃，相对湿度小于85%。

3.流量计周围应有充裕的空间，便于安装和维护。

安装建议电磁流量计的测量原理不依赖流量的特性，如果管路内有一定的湍流与漩涡产生在非测量区内（如：弯头、切向限流或上游有半开的截止阀）则与测量无关。

如果在测量区内有稳态的涡流则会影响测量的稳定性和测量的精度，这时则应采取一些措施以稳定流速分布：a. 增加前后直管段的长度；b. 采用一个流量稳定器；c. 减少测量点的截面。

水平和垂直安装传感器可以水平和垂直安装，但是应该确保避免沉积物和气泡对测量电极的影响，电极轴向保持水平为好。

垂直安装时，流体应自下而上流动。

传感器不能安装在管道的最高位置，这个位置容易积聚气泡。

确保满管安装确保流量传感器在测量时，管道中充满被测流体，不能出现非满管状态。

如管道存在非满管或是出口有放空状态，传感器应安装在一根虹吸管上。

弯管、阀门和泵之间的安装为保证测量的稳定性，应在传感器的前后设置直管段，其长度由下图给出。

如做不到则应采用稳流器或减小测量点的截面积。

传感器不能安装在泵的进水口为避免负压，传感器不能安装在泵的进水口，而应安装在泵的出水口。

传感器的进口直管段和出口直管段比较理想的安装地点应选择测量点前后有足够的直管段。

进口直管段应≥5D，出口直管段≥3D(D为传感器公称口径）。

插入式进口直管段应≥20 D ，出口直管段≥7D(D为传感器公称口径）。

管道出口为放空时的安装当出口为放空状态时，传感器不应安装在管道放空之处，应安装在较低处。

传感器安装在管道下方处时，应保证传感器内被液体充满，不能出现空管状态。

串联安装和平行安装如果有几个传感器需要按顺序串联在同一管道上，每个传感器之间的距离至少应为2个传感器的长度。

（6）电磁流量计必须安装在室外时，应避免雨水淋浇，积水受淹及太阳暴晒，须有防潮和防晒措施。
（1）传感器壳体上的流动剪头为制造商规定的正流向。在安装仪表时，应使该流向箭头同现场工艺流向保持一致。
（2）传感器可以水平、垂直安装。
（3）不能在泵的抽吸侧安装电磁流量计。
（4）对管道落差超过5米的地方，应在流量计下游安装空气阀。
（5）流量计安装的管道应始终充满液体。
（6）安装流量计时，严禁在紧靠流量计法兰电焊施工，以免烧伤பைடு நூலகம்量计衬里。
（7）对于测量管口径大于200mm，为安装方便，可采用伸缩头。
上海迪纳声科技股份有限公司 2021年8月3日
电磁流量计安装注意事项
电磁流量计安装注意事项
DYMAG电磁流量计安装要求
（1）位置：流量计的安装位置应避免大的温度变化，表面阳光直射，环境温度在-25℃-60℃之间，如果仪表安装位置受到热源的热辐射，应提供热隔离或通风设施。避免有强腐性的大气环境和含有爆炸性气体的场所。
（2）避免磁场干扰：电磁流量计不要安装在容易引起电磁干扰的电动机、变送器或其他动力电源附近。
（3）直管段长度：为了确保流量计的测量精度，应保证传感器上游直管段长度至少应为5倍管径，下游直管段长度至少为2倍管径。工艺管与传感器必须同心，同轴偏差不大于0.05DN。(DN指的是管道的直径)
（4）维修空间：流量计的安装就选择在满足必要的维修空间的地方。
（5）流量计的支撑：不要孤立的安装流量计在自由震动的管道上，应用一个安装底座来固定测量管，当流量计需要在地下安装时，进出两端管道应设备支撑物，并在流量计上方安装金属保护板。

电磁流量计安装使用说明一、安装部分：1.安装环境选择：电磁流量计应安装于干燥、不受震动和强电磁干扰的地方，远离强磁场和电磁干扰源。

2.安装位置选择：应选择直管段空间较长的位置进行安装，避免安装在弯头、泵进口处或其他影响流动稳定的位置。

3.安装方向选择：电磁流量计有方向性要求，所以在安装时应根据箭头方向指示进行安装。

4.安装前准备：（1）确认安装位置是否已经平整并进行必要的清洁。

（2）确认电磁流量计与过程管道直径一致。

（3）确认电磁流量计的防护等级是否符合现场要求。

（4）准备好所需的安装工具和支架。

二、安装步骤：1.先将电磁流量计放在合适的支架上，并使用螺栓或螺钉进行固定。

确保仪表安装牢固且不产生过大的震动。

2.将电磁流量计与过程管道进行连接。

连接时应使用合适的密封垫片或密封剂，确保连接口处不会出现泄漏现象。

3.安装好后，检查连接处是否紧固，并确保连接处没有松动和渗漏的情况。

如有发现问题，请及时处理。

4.进行电缆的连接。

根据电磁流量计的要求，将电缆的导线与仪表的对应接线端子进行连接。

5.对电缆进行保护。

使用合适的电缆保护套管或其他方式，保护电缆免受机械损伤、湿气侵入等情况的影响。

三、使用部分：1.供电：接通电源，并确认电源电压是否与电磁流量计的额定电压相符。

2.参数设置：根据实际需求，设置电磁流量计的参数，如量程、单位、输出信号类型等。

有些电磁流量计还可以进行一些校准和调整操作，根据具体型号的说明进行相应的设置。

3.检测和校准：确保电磁流量计工作正常后，可以进行检测和校准。

可以通过与其他流量计进行比对，或使用标准流速来验证仪表的准确性。

4.预热和启动：在启动电磁流量计之前，需要进行预热，一般要求预热时间为20-30分钟。

预热后，方可启动电磁流量计进行工作。

5.监测和记录：在电磁流量计正常运行期间，应随时监测和记录流量数据。

可以使用仪表自带的数据记录功能，或使用外部数据记录设备进行记录。

6.维护和保养：定期对电磁流量计进行检查、维护和保养。

浅析有关电磁流量计的安装须知流量计常见问题解决方法电磁流量计的安装要看客户的工况要求，然后选型，*后依照说明书或流量计厂家工作人员的引导进行安装，电磁流量计安装时有以下几点需要注意：1、液体应具有测量所需的电导率．并要求电导率分布大体上均匀。

因此流量变送器安装要避开简单产生电导率不均匀场所,例如其上游相近加入药液，加液点*设在变送器下游。

2、变送器测量管必需充分液体（非满管型例外）。

变送器应安装在任何时候测量导管内都能充分液体的地方，以防止由于测量导管内没有液体而指针不在零位所造成的错觉。

测量管*是垂直安装，使被测液体自下而上流经仪表。

这样，可以避开在导管中有沉淀物或在介质中有气泡而造成测量误差。

如不能垂直安装时，也可水平安装．但要使两电极在同一水平面上。

3、电磁流量计的信号比较弱，在满量程时只有2.5～8mV，流量很小时，输出仅有几微伏，外界略有干扰就能影响测量的精度。

因此，变送器的外壳、屏蔽线、测量导管、变送器两端的管道都要接地。

并且要求单独设置接地点，*不要连接在电机、电器等的公用地线或上下水管道上。

转换部分已通过电缆线接地，故匆再行接地。

以免因地电位的不同而引入干扰。

流量计的应用领域随着社会不断进步，流量计的应用也进展到各种领域，那么流量测量技术与仪表应用到哪些领域呢？一、能源计量能源分为一次能源（煤炭、原油、煤层气、石油气和天然气）、二次能源（电力、焦炭、人工燃气、成品油、液化石油气、蒸汽）及载能工质（压缩空气、氧、氮、氢、水）等。

能源计量是科学管理能源，实现节能降耗，提高经济效益的紧要手段。

流量仪表是能源计量仪表的紧要构成部分，水、人工燃气、天然气、蒸汽和油品这些常用的能源都使用着数量极其巨大的流量计，它们是能源管理和经济核算不可缺少的工具。

二、工业生产过程流量仪表是过程自动化仪表与装置中的大类仪表之一，它被广泛诮用于冶金、电力、煤炭、化工、石油、交通、建筑、轻纺、食品、医药、农业、环境保护及人民日常生活等国民经济各个领域，是进展工农业生产，节省能源，改进产品质量，提高经济效益和管理水平的紧要工具在国民经济中占有紧要的地位。

电磁流量计安装要求电磁流量计是一种流量测量仪器，可以广泛应用于化工、电力、冶金、环保等行业的流量测量。

但是，正确的安装才能确保电磁流量计的准确性和稳定性。

下面是电磁流量计安装要求的详细说明：1. 安装位置：电磁流量计应安装在管线的横截面积内，避免在管道开口处、弯头或分支处安装，并应选择相对平稳的管道段。

2. 安装方向：电磁流量计应水平安装，其流量传感器的进口应面向上游方向，出口应面向下游方向。

3. 管道准备：在管道上安装电磁流量计之前，要对管道进行清洁，将管道内的异物清除干净。

另外还需要在管道上安装阀门和管道支架，以便在维修和检修时使用。

4. 安装距离：电磁流量计应保持一定的安装距离，避免在相邻管道或设备的干扰下造成测量误差。

具体的安装距离应根据管道的直径和材料、流量计的规格和精度来确定。

5. 接地：电磁流量计必须正确接地，以便消除电磁噪声和保证仪器的安全性能。

6. 防雷：在安装电磁流量计时，也应该考虑到防雷措施，例如安装避雷针和避雷器，避免雷电影响造成不良影响。

7. 连接管道：流量计的进口和出口两端应与管道连接牢固，以防止管道松动或者漏气漏水。

在连接管道时，必须要求管件的质量，避免因管道接口错误而缺乏流量数据。

8. 管道尺寸：电磁流量计的管道尺寸必须与管道本身相符合，如果管道尺寸与流量计的规格不匹配，则需要加装转换管件或者选用其他的型号规格。

9. 温度和介质：在安装电磁流量计之前，需要确认流量计的温度和介质是否与管道内流动的介质相符。

总之，正确的安装是确保电磁流量计正常使用和准确测量的前提条件。

以上安装要求只是一些基本原则，实际情况还需要结合具体情况来确定。

因此，对于那些没有专业技术人员的企业，建议可以寻找专业安装公司来进行订制安装。

电磁流量计安装使用说明书电磁流量计是一种利用电磁感应原理测量液体和气体流量的仪表，具有测量范围广、精度高、稳定性好、维护方便等特点，被广泛应用于化工、石化、电力、冶金、水处理等领域。

下面介绍电磁流量计的安装和使用说明。

一、安装前的准备工作1、安装场所应该平整、通风、干燥，加上遮阳措施，以防阳光直射。

2、安装位置要远离高压设备和磁性设备，以防干扰电磁流量计的工作。

3、安装时要根据电磁流量计的型号和通径选择合适的安装方法。

4、安装前应先查看零部件是否齐全，是否有损坏或变形。

5、建议在安装前进行校验和试运行，以确保仪表的质量和性能。

二、安装方法1、法兰式安装法兰式安装适用于法兰连接管道的场合，方法如下：a、按照管道和电磁流量计的通径安装法兰。

b、在法兰上涂上密封材料，将电磁流量计安装在上面，然后用螺栓将其固定。

c、安装后应检查电磁流量计与管道中心线的垂直度和平直度是否符合要求。

2、插入式安装插入式安装适用于要求较高的测量场合，方法如下：a、选取插入式电磁流量计，将其插入到管道中，使电极对称地稳定地运行在介质流过的空间中。

b、固定插头和外导线，连接到电磁流量计的电路中。

c、安装后应检查电磁流量计与管道中心线的垂直度和平直度是否符合要求。

3、侧装和顶装侧装和顶装适用于小型管道或需要测量动态流量的场合，方法如下：a、选择合适的电磁流量计型号和通径。

b、将电磁流量计固定在管道侧壁或顶部。

c、连接电路和电源。

d、安装后应检查电磁流量计与管道中心线的垂直度和平直度是否符合要求。

三、使用注意事项1、安装后必须根据实际情况调节参数，以确保仪表正常工作。

2、管道内过渡管道和角度应在允许范围内，以免影响测量精度。

3、在电磁流量计运行过程中，不得移动或改变仪表结构，以免影响测量精度或安全性。

4、必须保持电磁流量计走线清洁整齐，不得有断线或接触不良。

5、在操作或维护时必须关闭电源，以免发生电击或其他事故。

6、进行保养或维护时必须使用指定的工具或配件，以防引起损坏。

电磁流量计安装注意事项
电磁流量计安装注意事项：
1.安装位置和流动方向，电磁流量计安装方向水平、垂直或倾斜均可，不受限制。

但测量固、液两相流体最好垂直安装，自下而上流动。

这样能避免水平安装时衬里下半部局部磨损严重，低流速时固相沉淀等缺点。

电磁流量计水平安装时要使电极轴线平行于地平线，防止由于液体中的气泡擦过遮住电极表面造成绝缘也可防止底部的电极被沉积物覆盖。

垂直安装时，应使流动方向向上，这样可以使无流量或小流量时，流体中夹杂的较重固态颗粒下沉，而较轻的脂肪类物质上升离开电磁流量计的传感器电极区。

2.接地电磁流量计必须单独接地，接地电阻100Ω以下。

分离型原则上接地应在电磁流量计一侧，转换器接地应在同一接地点。

大口径电磁流量计较多应用于给排水工程，中小口径常用于固、液相等的难测流体或高要求场所，如测量造纸工业纸浆液和黑液、有色冶金业的矿浆、选煤厂的煤浆、化学工业的强腐蚀液体以及钢铁工业高炉风口冷却水控制和监漏，长距离管道煤的水力输送的流量测量和控制。

小口径、微小口径常用于医药工业、食品工业、生物工程等有卫生要求的场所。

安装注意这些才能确保电磁流量计稳定工作流量计常见问题解决方法为了能保证电磁流量计能够精准稳定的工作，安装时就确定要依照说明书规定的流程来进行，并且在安装的过程中，还需要注意以下17个要点。

1、电磁流量计接受法兰连为了能保证电磁流量计能够精准稳定的工作，安装时就确定要依照说明书规定的流程来进行，并且在安装的过程中，还需要注意以下17个要点。

1、电磁流量计接受法兰连接，其在管道连接，密封垫圈内径应略大于管道内径，保证管路流体稳定流动状态。

2、应避开阳光直射或四周温度过高的地方，防止励磁线圈因环境温度过高，显现不允许的温升导致绝缘性能破坏。

3、电磁流量计应阔别强磁场设备如大电机、大变压器和电焊机。

4、尽量阔别有氨气、酸雾腐蚀性空气的场所。

假如现场环境条件不能充分，用户在定货时可以提出，本公司将设法予以解决。

5、安装电磁流量计的管道段，不要有较大的漏电流，而且相近应有良好的接地。

6、流体流动方向应与流量计标志一致。

7、安装的管道，要保证测量管道内始终充分被测介质，防止空管。

8、电磁流量计不要安装在有负压的管道段，以防止衬里材料脱落。

9、电磁流量计上游侧应有不少于5D倍管道直径的直管段。

10、下游侧应有不少于3倍管道内径的直管段。

11、假如上游有非全开的闸阀或调整阀，则流量计上游直管段的长度应加添到10倍管道内径的距离。

12、流量计通常应安装在水平位置上，两电极的连线应处于同一水平面上。

13、为防止显现负压，流量计标高应略低于管道的标高，或在流量计下游侧保证有确定的水头压力。

14、电磁流量计测量内径应与管道内径一致，假如内径不可能一致，管道内径应大于流量计内径，并在它们之间加装圆锥角不大于15的渐缩管或扩管。

15、当电磁流量计为倾斜或垂直安装，流向应自上而下。

16、对工艺上不允许流量停止的管道，在安装流量计时应加设旁路通管和清洗，这种装置在流量计退出访用的情况下，保证设备系统连续工作。

17、电磁流量计禁止用管棒或绳索穿过测量管进行搬运、吊装，以免损坏衬里。

电磁流量计安装注意事项流量计常见问题解决方法电磁流量计安装注意事项1.流量的测量不受流体的密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，因此测量精度高。

2.测量管道内无阻流件，因此没有附加的压力损失；测量管道内无可动部件，因此传感器寿命极长。

3.由于感应电压信号是在整个充分磁场的中心中形成的，是管道载面上的平均值因此传感器所需的直管段较短，长度为5倍的管道直径。

4.多种电极及内衬材料，可充分耐腐蚀、耐磨损的要求。

5.HY-LDE转换器接受先进的单片机和表面贴装技术，性能牢靠、精度高、功耗低、零点稳定、参数设定便利，点击中文显示LCD,显示累积流量，瞬时流量、流速、流量百分比等。

6.双向测量系统，可测正向流量，反向流量，接受特别的生产工艺和材料，确保产品的性能在长时间内保持稳定。

电磁流量计安装时测量电极的轴线必需貌似于水平方向，测量管道内应完全充分液体。

流量计的前方少要有5D（D为流量计内径）长度的直管段，后方少要有3D长度的直管段，流体的流动方向和流量计的箭头方向一致。

管道内如有真空会损坏流量计的内衬，需特别注意。

流量计相近应无强电磁场，并有充裕的空间，以便安装和维护。

若测量管道有振动，在流量计的两边应有固定的支座。

测量不同介质的混合液体时混合点与流量计之间的距离少要有30D（D为流量计内径）长度。

为便利今后流量计的清洗和维护，应安装旁通管道。

安装聚四氟乙烯内衬的流量计时，连接两个法兰的螺栓应注意均匀拧紧，否则简单压坏聚四氟乙烯内衬，用力矩扳手。

1、应安装在水平管道较低处和垂直向上处，避开安装在管道的高点和垂直向下处2、应安装在管道的上升处3、在开口排放的管道安装，应安装在管道的较低处4、若管道落差超过5m,在传感器的下游高位置上安装排气阀5、应在传感器的下游安装掌控阀和切断阀而不应安装在传感器上游6、传感器不能安装在泵的抽吸侧，应安装在泵的出口处7、在测量井内安装流量计的方式电磁流量计是依据法拉第电磁感应定律进行制作的，用来测量管内导电介质体积流量的一种感应式外表，该外表通常选用的是单片机嵌入式技能，完成了数字励磁，同时在电磁流量计上选用CAN现场总线，是较为常见的一种流量计。
