发电厂电气部分答案_熊信银

课程名称：发电厂电气部分/电气设备及运行编写教师：盛四清教材名称：发电厂电气部分（中国电力出版社，熊信银主编）1.发电厂的类型有哪些？电气设备的类型有哪些？。

2.提高导体载流量的措施有哪些？载流导体短路时的发热与长期发热有何不同？3.断路器与隔离开关的主要区别何在？它们的操作程序应如何正确配合？4.一台半断路器接线与双母线带旁路母线接线相比较，两种接线各有何利弊？5.何谓厂用电动机的自启动？为什么要进行自启动校验？6.开关电器中电弧产生与熄灭过程与哪些因素有关？7.如何区别屋外中型、高型和半高型配电装置？它们的优点和应用范围如何？8.中央信号在发电厂和变电所中担负什么任务？中央信号包括哪几种信号？9.大型发电机的参数有何特点？对系统运行有何影响？10.变压器的正常过负荷能力是依据什么原则制定的？一发电厂按使用能源划分有下述基本类型: (1)、火力发电厂:火力发电是利用燃烧燃料(煤、石油及其制品、天然气等)所得到的热能发电。

火力发电的发电机组有两种主要形式:利用锅炉产生高温高压蒸汽冲动汽轮机旋转带动发电机发电，称为汽轮发电机组;燃料进入燃气轮机将热能直接转换为机械能驱动发电机发电，称为燃气轮机发电机组。

火力发电厂通常是指以汽轮发电机组为主的发电厂。

(2)、水力发电厂:水力发电是将高处的河水(或湖水、江水)通过导流引到下游形成落差推动水轮机旋转带动发电机发电。

以水轮发电机组发电的发电厂称为水力发电厂。

水力发电厂按水库调节性能又可分为: ①、径流式水电厂:无水库，基本上来多少水发多少电的水电厂; ②、日调节式水电厂:水库很小，水库的调节周期为一昼夜，将一昼夜天然径流通过水库调节发电的水电厂; ③、年调节式水电厂:对一年内各月的天然径流进行优化分配、调节，将丰水期多余的水量存入水库，保证枯水期放水发电的水电厂; ④、多年调节式水电厂:将不均匀的多年天然来水量进行优化分配、调节，多年调节的水库容量较大，将丰水年的多余水量存入水库，补充枯水年份的水量不足，以保证电厂的可调出力。

于何处？
本题解为图片组合而成，因时间较紧，所以没能仔细核查，其中可能错误较多。若看得不太清楚，敬请谅解……
还有一点就是ｂｅａｄｗｏｒｋ公司在“碧芝自制饰品店”内设立了一个完全的弹性价格空间：选择饰珠的种类和多少是由顾客自己掌握，所以消费者可以根据自己的消费能力进行取舍；此外由于是顾客自己制作，所以从原料到成品的附加值就可以自己享用。
2003年，上海市人均GDP按户籍人口计算就达到46700元，是1995年的2.5倍；居民家庭人均月可支配收入为14867元，是1995年的2.1倍。收入不断增加的同时，居民的消费支出也在增加。2003年上海居民人均消费支出为11040元，其中服务性消费支出为3369元，是1995年的3.6倍。

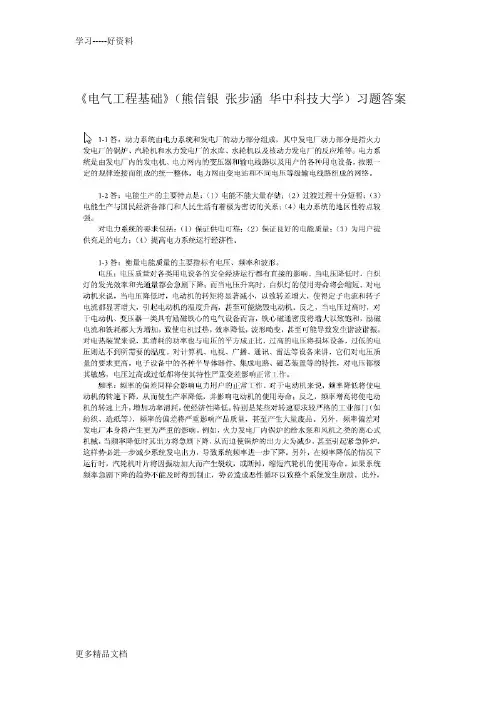

《电气工程基础》（熊信银张步涵华中科技大学）习题答案
图1-5购物是对消费环境的要求分布
我们熟练的掌握计算机应用，我们可以在网上搜索一些流行因素，还可以把自己小店里的商品拿到网上去卖，为我们小店提供了多种经营方式。
3、你是否购买过DIY手工艺制品？
但这些困难并非能够否定我们创业项目的可行性。盖茨是由一个普通退学学生变成了世界首富，李嘉诚是由一个穷人变成了华人富豪第一人，他们的成功表述一个简单的道理：如果你有能力，你可以从身无分文变成超级富豪；如果你无能，你也可以从超级富豪变成穷光蛋。
他们的成功秘诀在于“连锁”二字。凭借“连锁”，他们在女孩们所喜欢的小玩意上玩出了大名堂。小店连锁，优势明显，主要有：
为了解目前大学生对DIY手工艺品制作的消费情况，我们于己于人2004年3月22日下午利用下课时间在校园内进行了一次快速抽样调查。据调查本次调查人数共50人，并收回有效问卷50份。调查分析如下：

南昌大学发电厂电气部分实验报告答案实验报告实验课程：发电厂电气部分（一、二）学生姓名：学号：专业班级：2015年 12 月 10 日南昌大学实验报告学生姓名：学号：专业班级：电自031，032,033 实验类型：█验证□综合□设计□创新实验日期：实验成绩：（以下主要内容由学生完成）一、实验项目名称：具有灯光监视的断路器控制回路实验二、实验目的：1、掌握具有灯光监视的断路器控制回路的工作原理，电路的功能特点。

2、理解为使断路器控制回路能安全可靠地工作，所必须满足对合闸及分闸监视的基本要求及其重要性。

3、结合ZB02挂箱控制开关的触点图表, 学会开关的使用、控制回路的接线和动作试验方法。

三、实验基本原理：具有灯光监视的断路器控制回路接线如图1—1。

其控制开关为封闭式万能转换开关LW2—W—2/F6。

这种转换开关结构比较简单，它只有一个固定位置和两个操作位置，因而控制线路图也较简单。

断路器及控制回路工作情况的监视及操作控制过程如下：当断路器处于跳闸状态时，其常闭辅助触点QF闭合，控制开关KK手柄处于自然（固定）位置，其触点1—3、2—4都断开。

于是，绿灯LD及其附加电阻、QF常闭触点、HC线圈组成通路，绿灯LD就发光，它一方面表示明断路器处于跳闸状态，另一方面表明HC线圈回路完好。

当需要进行合闸操作时，可将KK手柄顺时针转动45°，这时KK触点2—4接通，短接了绿灯LD及其附加电阻，HC线圈得电动作，HQ线圈回路接通，断路器合闸，其常闭触点断开HC线圈回路，常开触点接通了红灯HD回路。

红灯HD发光，一方面指示断路器处于合闸状态，另一方面表明跳闸回路完好。

当手松开后，KK 手柄弹回固定位置，触点2—4断开，合闸过程结束。

当需要进行跳闸操作时，可把KK 手柄逆时针转动45 °，此时KK 触点1—3接通，短接了HD 及其附加电阻，TQ 线圈得电启动，断路器跳闸，绿灯发光。

随后KK 手柄弹回原位，触点1-3断开。

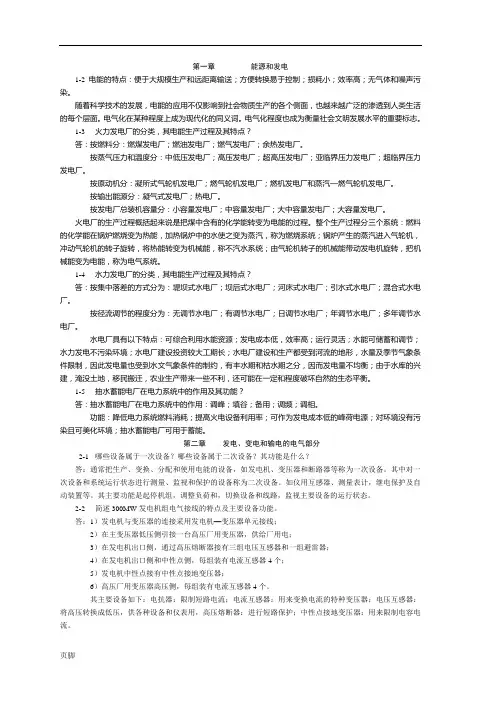

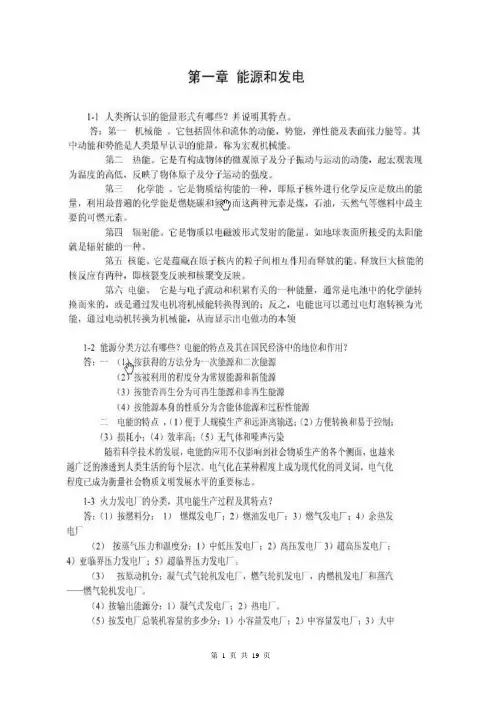

第一章能源和发电1-2 电能的特点：便于大规模生产和远距离输送；方便转换易于控制；损耗小；效率高；无气体和噪声污染。

随着科学技术的发展，电能的应用不仅影响到社会物质生产的各个侧面，也越来越广泛的渗透到人类生活的每个层面。

电气化在某种程度上成为现代化的同义词。

电气化程度也成为衡量社会文明发展水平的重要标志。

1-3 火力发电厂的分类，其电能生产过程及其特点？答：按燃料分：燃煤发电厂；燃油发电厂；燃气发电厂；余热发电厂。

按蒸气压力和温度分：中低压发电厂；高压发电厂；超高压发电厂；亚临界压力发电厂；超临界压力发电厂。

按原动机分：凝所式气轮机发电厂；燃气轮机发电厂；燃机发电厂和蒸汽—燃气轮机发电厂。

按输出能源分：凝气式发电厂；热电厂。

按发电厂总装机容量分：小容量发电厂；中容量发电厂；大中容量发电厂；大容量发电厂。

火电厂的生产过程概括起来说是把煤中含有的化学能转变为电能的过程。

整个生产过程分三个系统：燃料的化学能在锅炉燃烧变为热能，加热锅炉中的水使之变为蒸汽，称为燃烧系统；锅炉产生的蒸汽进入气轮机，冲动气轮机的转子旋转，将热能转变为机械能，称不汽水系统；由气轮机转子的机械能带动发电机旋转，把机械能变为电能，称为电气系统。

1-4 水力发电厂的分类，其电能生产过程及其特点？答：按集中落差的方式分为：堤坝式水电厂；坝后式水电厂；河床式水电厂；引水式水电厂；混合式水电厂。

按径流调节的程度分为：无调节水电厂；有调节水电厂；日调节水电厂；年调节水电厂；多年调节水电厂。

水电厂具有以下特点：可综合利用水能资源；发电成本低，效率高；运行灵活；水能可储蓄和调节；水力发电不污染环境；水电厂建设投资较大工期长；水电厂建设和生产都受到河流的地形，水量及季节气象条件限制，因此发电量也受到水文气象条件的制约，有丰水期和枯水期之分，因而发电量不均衡；由于水库的兴建，淹没土地，移民搬迁，农业生产带来一些不利，还可能在一定和程度破坏自然的生态平衡。
