XT550激光对中仪IP66IP67水平对中用户界面直观，动画效果，您可以将设备的测量值保存在同一个文件的“原始数据”XT应用中的其他对中程序的工作过程同样直观显示、按步指导。
1.输入尺寸对两台机器进行地脚检查公差检查（预设或自定义）测量结果的质量检查视图2.测量（有五种方法可供选择，详情如右所示）3.在“原始数据”中查看结果4.调整交互式工作流程指示器让您可以轻松跳到测量过程中的任一部分。
12345热补偿自动补偿机器的热膨胀。
模板将测量文件保存为模板，类设置，切换视图更直观地了解调整方向断电续测 测量过程意外中断，次未完成测量。
测量值滤波器在测量条件较差时，度。
多组地脚用于设备两对以上的地脚进行机器对中。
调节指南调整指南可以通过模拟垫片和移动来帮助您进行最佳调整。
内置帮助该应用包括一个可检索的所在测量过程遇到任何问题，册相关章节解决问题。
5.查看报告内容选择机器图像选择不同的3D机器，选择联轴器类型根据联轴器类型选择测量方法：实时调整调整时数据根据调整量实时变化。
锁定地脚锁定机器上的任何一对地脚，调整。
保存！显示！分享！内部存储将您的测量文件、照片和报告保存在系统内置的存储器中。
多种文件类型生成PDF和Excel文件。
读取二维码和条形码可设定一个特定的代码分配给特定的机器，然后使用设备内置的摄像头打开指定的程序。
（注：适用于相机分辨率要求。
）发送报告通过电子邮件分享报告。
可平台分享。
PDF报告模板使用PDF或Excel格式添加注释可以添加标注及现场照片。
添加图像直观显示对中前后的差异。
签署电子报告签署报告，核实工作。
签名与PDF文件一同保存。
更多功能Values （数值）程序Values 程序具有数字显示功能，可记录数值列表（设置间隔和持续时间），其功能和千分表的功能相当，用于检查轴承松动和载荷。
您可以为每个测量点添加单独的注释检查轴承间隙等。
通过数值程序，您可以检查轴承间隙或轴负荷。
它还可以用来“手动”计算机器部件的直线度、平面度和动态运动。
激光对中仪最全操作说明激光对准仪是一种常用于建筑施工和测量领域的仪器设备，可用于室内外定位和对齐作业。
以下是激光对准仪的最全操作说明，包括仪器的使用方法、注意事项和常见故障排除方法。
一、激光对准仪的结构和使用方法1.激光对准仪的结构激光对准仪一般由以下几个部分组成：主体、液晶显示屏、控制按钮、激光头、电池仓等。
仪器的使用方法通常通过液晶显示屏和控制按钮进行操作。
2.准备工作(1)选择合适的位置进行测量，确保环境光线适中，避免阳光直射或强烈的光源照射。
(2)检查电池电量，确保电池充足，避免因电量不足导致测量不准确。
3.激光对准仪的基本使用方法(1)打开激光对准仪的电源开关，待仪器启动完成后，屏幕上会显示出相关信息。
(2)通过控制按钮进行模式选择，包括水平激光、垂直激光、全方位激光等模式。
(3)调整仪器位置，使得仪器上的激光头对准测量目标位置。
(4)观察激光头发出的激光线，根据需要进行调整，确保激光线对准目标位置。
(5)完成测量后，关闭激光对准仪的电源开关，将仪器放置在干燥通风的地方。
二、激光对准仪的注意事项1.避免阳光直射：阳光直射会干扰激光对准仪的测量结果，因此在使用时要避免阳光直射，选择合适的位置进行测量。
2.避免强烈光源照射：强烈的光源照射会干扰激光对准仪的激光线，导致测量不准确，因此也要避免强烈光源的照射。
3.电池使用与更换：检查电池电量，确保电池充足。
若电池电量不足，应先更换电池再进行测量，避免电池电量不足导致测量不准确。
三、激光对准仪常见故障排除方法1.仪器无法启动或显示异常2.激光线不准确或不稳定3.激光对准仪无法正常工作。
激光对中仪使用说明激光对中仪是一种常用于测量工程中的光电仪器，它通过发射激光线束进行精确的对中测量，可以帮助用户更加准确地确定两个物体之间的距离和位置关系。
激光对中仪通常用于建筑、道路施工、机械制造等领域，具有测量精度高、使用方便等优点。
下面，将详细介绍激光对中仪的使用说明。
第一部分：激光对中仪的基本操作1.将激光对中仪放置在稳定且平整的工作台上，确保其与被测物体在同一水平线上。
2.打开激光对中仪的电源开关，待其启动完成后，可以进行后续操作。
3.调整激光对中仪的工作模式，通常有垂直、水平和倾斜三种模式可以选择，根据实际需求进行调整。
4.确定激光对中仪的工作范围，根据实际测量的距离确定激光对中仪的最大测量范围，通常在规定范围内工作可以获得更好的测量结果。
5.调整激光对中仪的亮度和对比度，以便在不同环境条件下获得清晰的激光线束。
第二部分：激光对中仪的使用注意事项1.在使用激光对中仪之前，必须详细阅读并严格遵守使用说明书中的安全操作规程，以确保工作过程中的安全性。
2.使用激光对中仪时，要远离水，以免激光线束受到水蒸汽、水滴等影响而产生不准确的测量结果。
3.在使用激光对中仪进行测量时，要确保被测物体表面光滑平整，以确保激光线束能够正常对准目标物体。
4.激光对中仪在工作过程中会产生较高的激光功率，要注意防护眼睛，不能直接盯着激光线束观察，以免对眼睛造成伤害。
5.在激光对中仪工作时，激光线束可能会被风、震动等因素影响而产生摆动或偏移，因此要选择一个稳定的工作环境，确保测量的精确性。
第三部分：激光对中仪的测量方法1.在使用激光对中仪进行水平测量时，需要将激光线束对准被测物体的水平面，通过调整激光对中仪的水平模式，直到激光线束正好对准水平面，此时可以读取测量结果。
2.在使用激光对中仪进行垂直测量时，需要将激光线束对准被测物体的垂直面，通过调整激光对中仪的垂直模式，直到激光线束正好对准垂直面，此时可以读取测量结果。

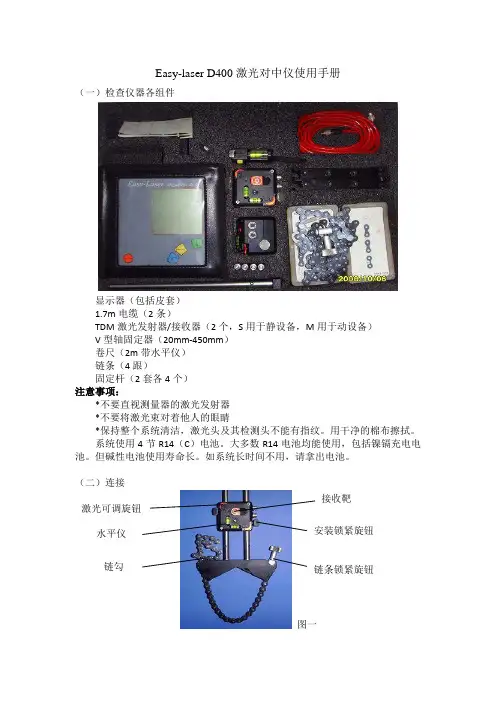

EASY-LASER激光对中使用说明书D505加强型激光对中仪D525可扩展型激光对中系统第一部分：系统配置1．每一套系统都包含以下配置：1)1个工具箱2)1套EASY-LINK软件＋计算机通讯电缆3)1把卷尺4)1个显示单元用皮套5)1本操作手册2．D505加强型激光对中仪1)1个D279显示单元（包含14个测量程序）2)2根带快速接头电缆（2m）3)2个激光测量单元（18×18mm）4)2套延长杆5)2个V型安装支架6)2套安装链条7)2个磁吸座8)2个偏移块3．D525专家型激光对中系统1)1个D279显示单元（包含27个测量程序）2)2根带快速接头电缆（2m）3)2个激光测量单元（18×18mm）4)2套延长杆5)2个V型安装支架6)2套安装链条7)2个磁吸座8)2个偏移块第二部分：激光原理1．激光发射器采用半导体He-Ne激光器，激光波长为635-670nm，处于可见光的边缘，颜色为红色，具体光波位置见图1：激光波段μm 100μm 1mm图1：激光波段图2为激光发射器示意图。
阴极管内充满氦气和氖气，通过高电压激发出相应波长的光波，通过两端透镜和反射镜的反复作用，只有平行于中心线的光束被发射出去，形成激光。
阴极阳极100% 反射镜半反射镜图2：激光发射器原理示意图2．激光接收器采用先进的PSD定位技术，PSD即POSITION SENSITIVE DEVICE的缩写。
传统的激光接收器是CCD技术，即将激光感应平面分为m×n个等份，接收到激光后计算出激光的位置。
其分辨率由等分的密度来决定，因此有上限约束。
而PSD技术是在感应面的两端加适当电压，激光打到感应面的不同位置则会在两端产生不同的电流，其分析的是模拟量，理论上讲模拟量的精度是无穷高因此大大提高了测量精度。
仪器最终的精度不受感应面的限制，只决定于A/D转换器的位数。
3．关于激光束的中心位置的确定。
激光束并不是绝对圆形的，激光的能量分布也不是均匀的。
激光对中仪器使用说明激光对中仪器主要部件包括：激光发射器，激光接收器，手操器，固定支架，蓝牙装置。
1.发射器用支架固定在压缩机轴半联轴器上。
（以压缩机为基准对中时）。
2.接收器和蓝牙固定在电机轴半联轴器上。
3.拿下发射器，接收器镜头盖，打开开关。
4.将发射器的激光调整到接收器镜头的中心。
5.长按手操器上的Enter钮将手操器开机。
6.显示器上选择转轴对中选项。
7.进入从A到B机器设置画面。
通过左右键调节光标（1）.将A设置为压缩机。
（2）.将联轴器设置：长节联轴器，格式：右侧间隙/偏置量。
填写联轴器数据和转速。
（3）。
B设置成电机。
填写电机地脚之间距离。
（尺寸需要现场测量后填写）8.按Menu键进入测量模式。
选择扫描模式或者多点模式。
9.按Menu键选择蓝牙传输，蓝牙连接后出现平均数选项，选择256.10.设置结束。
开始盘车进行对中找正，发射和接收端需要盘相同角度（发射激光点保证在接收镜头中心的垂直线上）。
11.盘车一周至少需要采集5个位置。
（每盘一个角度后按Enter键采集数据，等采集完数据后才可以盘下一个角度）。
12.盘车一周后采集完全部数据后按键盘最下面RES键显示对中结果。
附图图一：激光发射器。
图二：发射器固定在压缩机半联轴器上。
图三：接收器（下）和蓝牙（上）固定在电机半联轴器。
图四：手操器。
图五：发射器的上下位置各有一个调节圆轮，用于调整激光发射角度。
图六：开机后画面。
图七：设置数据画面图八：A类型选择压缩机图九：联轴器尺寸，转速设置图十：进入测量模式。
图十一：选择通过蓝牙传数据。
图十二：测点平均数选择。
图十三：对中过程中。
图十四：对中结果。
激光对中仪的使用方法一、准备工作1.安装激光对中仪首先，将激光对中仪固定在一个稳定的平面上，并确保它与被测设备之间的距离适当。
同时，校准激光对中仪，确保其准确度和可靠性。
2.选择目标确定你要对中测量的目标。
这可以是单个光学组件，如透镜或反射镜，也可以是复杂的光学系统，如望远镜或激光器。
3.调整环境为了确保测量的准确性，确保使用激光对中仪的环境光线足够暗，以便激光束清晰可见。
如果环境光线太亮，可以使用遮光罩或其他遮蔽物来阻挡不必要的光线。
二、进行对中测量1.开启激光对中仪打开激光对中仪的电源，并将其调至合适的工作模式。
一般来说，激光对中仪会有自动和手动两种模式可供选择。
2.瞄准目标将激光对中仪对准目标，确保激光束准确照射到目标上。
可以通过调整激光对中仪的位置和角度来实现准确对准。
3.启动对中在激光对中仪上启动对中功能。
它会发出一个对中光束，这个光束将与目标上的一个参考光束进行比较，以测量和调整设备。
通过观察两个光束的相对位置，可以判断设备是否对准。
4.调整设备根据对中测量结果，进行相应的调整。
这可以包括移动或旋转设备，以使激光束与参考光束对齐。
可以使用调整螺丝或其他装置进行微调。
5.重复测量对中测量通常需要多次进行，以确保精度和稳定性。
如果重新测量后发现偏移，需对设备进行进一步调整，直至达到精确的对中状态。
6.记录和分析数据可以记录每次测量的数据，包括激光束的位置、设备的调整值等。
这些数据可以用于分析设备的稳定性和性能，并为日后的维护提供参考。
三、结束工作1.关闭激光对中仪完成对中测量后，关闭激光对中仪的电源，并将其放置在安全的地方。
2.清理工作区域清理工作区域，并确保没有任何杂物或其他障碍物影响激光对中仪的正常运行和测量。
3.保养与维护根据激光对中仪的使用要求，定期进行保养和维护工作。
这可以包括清洁激光对中仪的外壳和镜片，更换电池或其他零部件等。
总结：使用激光对中仪进行测量和调整光学设备需要经过一系列准备工作、对中测量和后续处理工作。
技术规格标准配置1安全遵守产品安全操作规则，注意所有安全提示。
忽略安全提示可能会造成人身伤害，火灾与设备损坏。
请勿拆开，维修或用不当的方式使用设备。
否则Fixturlaser不承担相关责任。
激光防护Fixturlaser GO使用功率小于1.0mW的激光二极管，激光等级为2级•请勿直视激光发射器•请勿将激光射向人眼电源Fixturlaser GO采用三节1.5V C型碱性电池或1.2V 镍氢充电电池。
请使用高性能碱性电池。
长时间不使用请取出电池。
使用其它电池有可能导致设备损坏或人身伤害操作电池时请小心，否则会产生灼伤。
使用时请勿拆卸，请远离热源。
电池损坏或漏液时请小心污染环境。
请循守当地法规处理废旧电池。
2保养请使用湿棉布或棉签擦拭系统。
激光接收器请使用酒精擦拭。
请勿使用抽纸，会导致接收器刮伤。
请勿使用丙酮请保持激光二极管缝隙，接收器表面，连接线清洁，无油污。
显示单元应预防刮伤。
不使用时请盖上电缆盖3主菜单Fixturlaser GO根据您的需要提供不同的程序。
按下红色启动按钮启动系统，主菜单会显示。
在主菜单中您可以找到内存管理与环境设定。
用方向键选择所需程序，并使用OK按钮确认。
水平轴对中垂直轴对中内存管理Memory Manager系统功能环境设定电量显示关机4水平转轴对中介绍轴对中：测定和调整两台连接设备，使其旋转中心共线。
水平对中的调整是通过调整设备前后脚的高低和水平位移，使其达到公差允许值。
系统有两个测量单元，分别固定在两个轴上，旋转轴到不同位置，系统会技术两轴的相对位移，并显示对中结果和调整建议。
测量结果可保存预对中功能为获得最佳的对中效果，需在测量之前做一些检查工作以保证获得精确测量数据。
去现场之前，请检查下列要求：•安全规则？•测量公差？•是否有动态位移补偿？•安装条件是否受限？•测量轴是否可旋转？•所需垫片尺寸安装对中系统之前请检查设备底座，螺丝与垫片情况以及是否有空间限制目测检查完成后，考虑以下情况•设备已关机，安全标识已放置。
激光对中仪操作方法中文激光对中仪是用来确认线路、轴线和平面的高精度测量工具。
以下是激光对中仪的操作方法：1. 准备工作：- 将激光对中仪固定在一个水平稳定的基准面上。
- 打开激光对中仪的电源，确保电池充足。
2. 调整激光器：- 打开激光对中仪的激光器开关，启动激光发射。
- 使用调焦旋钮，调整激光的聚焦程度，使其形成尽可能细小的光点。
- 使用平移旋钮，调整激光光束的位置，使其正好落在需要测量的位置上。
3. 设置参考线：- 在基准面上确定一个作为参考线的点，并将其标记为1号点。
- 将激光对中仪旋转180度，使用平移旋钮将光点移动到1号点的对称位置，这个点标记为2号点。
4. 测量目标线：- 将激光对中仪旋转90度，将光点移动到需要测量的线上。
- 读取激光对中仪上的刻度尺，记录下当前位置与参考线的距离。
- 将激光对中仪旋转180度，将光点移动到目标线的对称位置。
- 再次读取刻度尺，记录下当前位置与参考线的距离。
5. 分析结果：- 根据测量结果计算出目标线与参考线的偏差。
- 可以使用激光对中仪上的数码显示屏显示结果，或者将结果记录在纸上进行分析。
6. 调整目标线：- 根据结果分析，如果目标线与参考线的偏差过大，可以适当调整目标线的位置，使其与参考线对齐。
7. 关闭激光对中仪：- 关闭激光对中仪的激光发射。
- 关闭电源开关，将激光对中仪存放在安全的地方。
注意事项：- 激光对中仪是一种高精度测量工具，使用时需要小心操作，避免碰撞或震动。
- 在使用激光对中仪进行测量时，尽量在光线较暗的环境下进行，以减少外界干扰。
- 在使用激光对中仪进行测量时，需要保持仪器和测量目标的稳定性，避免移动或振动。
激光对中仪的使用方法激光对中仪使用方法⒈引言激光对中仪是一种高精度的测量工具，用于对齐和调整设备的位置和方向。
本文档介绍了激光对中仪的使用方法，包括仪器的组装、校准和实际测量操作。
⒉仪器组装⑴仪器清单在开始组装之前，确保你有以下配件：●激光对中仪主机●支架或三脚架●受测设备●电池⑵组装步骤⒈将主机安装在支架或三脚架上，确保其稳固。
⒉连接电池到主机，确认电池已充满电。
⒊将激光对中仪主机对准受测设备，确保激光的投射线与受测设备的中心对齐。
⒊仪器校准⑴水平校准⒈将激光对中仪主机放置在水平的表面上，并打开仪器。
⒉调整主机上的水平调节螺丝，使水平气泡达到中心位置，确保仪器水平。
⑵垂直校准⒈在正常工作距离上，将仪器对准参考目标。
⒉打开仪器并调整垂直调节螺丝，使垂直线准确瞄准目标。
⒊重复步骤，直到准确对齐。
⒋实际测量操作⑴准备工作⒈确定测量区域，并清理工作台或设备表面。
⒉将激光对中仪主机放置在距离受测设备适当距离的位置上。
⑵设备水平测量⒈打开仪器并对准受测设备。
⒉根据激光的投射线，调整受测设备的水平位置，使之与激光线相平行。
⑶设备垂直测量⒈打开仪器并对准受测设备。
⒉根据激光的投射线，调整受测设备的垂直位置，使之与激光线相平行。
⒌附件本文档涉及以下附件：●激光对中仪组装示意图●仪器校准操作示例视频⒍法律名词及注释●激光对中仪：一种使用激光技术进行位置和方向测量的仪器。
●支架或三脚架：用于支撑和稳定激光对中仪主机的辅助设备。
●受测设备：需要进行位置和方向调整的设备。
T3ZC(602)SB073-2006激光对中仪操作维护规程一、产品介绍1、应用程序符号概览下列符号（在显示屏上）对应程序是Fixturlaser 对中仪（常用）的应用程序。
水平放置机器轴对中程序；竖直机器轴对中程序；万向节轴对中程序；机组对中程序；多点测量程序；实时数据传输程序；存储器管理程序；系统设定程序；吸收显示。
2、功能元件符号概览下列符号（在显示屏上）对应功能是Fixturlaser 对中仪（常用）设置功能元件。
最好的显示结果，即设备测量精度；重复性测试；软脚检查；热膨胀补偿；固定地脚；公差表；三点法；传输功能；显示电池电压或采用外接电源的时候显示图标；对比度，分别按图标两旁的符号可以增加或减少屏幕的对比度；（）背景灯开关，最后操作后背景灯可以亮5分钟（当使用外接电源时背景灯不会自动关闭）；关闭系统，操作完别后，按该按钮可退出程序。
3、设备概览下列设备是Fixturlaser 对中仪（常用）设备。
DU100显示器；系统打印机；TD-M100激光发射器；TD-S100激光发射器；二、安全与维护1、电源Fixturlaser 对中仪用四节LR 20型碱性电池供电，显示单元也可以用任意外接电源供电。
当用系统进行正常的调整工作时，电池的寿命大约为24小时。
在主菜单中，电量指示器显示电池的电量。
电量低时，更换电池警告会显示在屏幕上。
打开电池盒外盖露出电池盒可以更换电池。
每个盒中有两节电池。
电池应正极朝向显示单元内部，负极朝向外盖。
也可用充电镍镉电池，但操作时间会比碱性电池时间短。
如果系统因低电量关机，更换电池或连接外部电源的时候，系统会返回到关机前的应用软件中。
不会丢失信息。
！如果设备长时间放置，应取出电池以防止损坏。
外部电源是将在显示单元串行口旁边的计算机终端与110 – 240伏墙壁开关连接一起的。
2、安全Fixturlaser 对中仪用的是激光二极管，功率输出小于1.0 mW。
激光级数为2级，在较低警告要求时使用可以认为是安全的。
技术规格标准配置1安全遵守产品安全操作规则，注意所有安全提示。
忽略安全提示可能会造成人身伤害，火灾与设备损坏。
请勿拆开，维修或用不当的方式使用设备。
否则Fixturlaser不承担相关责任。
激光防护Fixturlaser GO使用功率小于1.0mW的激光二极管，激光等级为2级•请勿直视激光发射器•请勿将激光射向人眼电源Fixturlaser GO采用三节1.5V C型碱性电池或1.2V 镍氢充电电池。
请使用高性能碱性电池。
长时间不使用请取出电池。
使用其它电池有可能导致设备损坏或人身伤害操作电池时请小心，否则会产生灼伤。
使用时请勿拆卸，请远离热源。
电池损坏或漏液时请小心污染环境。
请循守当地法规处理废旧电池。
2保养请使用湿棉布或棉签擦拭系统。
激光接收器请使用酒精擦拭。
请勿使用抽纸，会导致接收器刮伤。
请勿使用丙酮请保持激光二极管缝隙，接收器表面，连接线清洁，无油污。
显示单元应预防刮伤。
不使用时请盖上电缆盖3主菜单Fixturlaser GO根据您的需要提供不同的程序。
按下红色启动按钮启动系统，主菜单会显示。
在主菜单中您可以找到内存管理与环境设定。
用方向键选择所需程序，并使用OK按钮确认。
水平轴对中垂直轴对中内存管理Memory Manager系统功能环境设定电量显示关机4水平转轴对中介绍轴对中：测定和调整两台连接设备，使其旋转中心共线。
水平对中的调整是通过调整设备前后脚的高低和水平位移，使其达到公差允许值。
系统有两个测量单元，分别固定在两个轴上，旋转轴到不同位置，系统会技术两轴的相对位移，并显示对中结果和调整建议。
测量结果可保存预对中功能为获得最佳的对中效果，需在测量之前做一些检查工作以保证获得精确测量数据。
去现场之前，请检查下列要求：•安全规则？•测量公差？•是否有动态位移补偿？•安装条件是否受限？•测量轴是否可旋转？•所需垫片尺寸安装对中系统之前请检查设备底座，螺丝与垫片情况以及是否有空间限制目测检查完成后，考虑以下情况•设备已关机，安全标识已放置。
•设备温度是否正常•移除旧的生锈垫片•检查连轴器连接情况，松开连轴器螺丝•检查软脚情况•设备有无负载•检查连轴器与转轴离合情况•管道张力•粗对中•检查耦合间隙安装1、带有M的单元安装在可动设备端，标有S的安装在固定端。
用V型夹具固定。
2、将V型夹具向上安装在轴上，用锁紧链条固定。
3、用提供的扳手锁紧螺丝，不要过紧。
如轴径过大，需使用延长链条。
（可选）4、调整激光器高度直到两侧的激光都可以接收，锁紧两侧的夹子使其固定。
通过电缆连接激光器与显示单元。
开始程序在主菜单选择水平对中程序，点击OK设置测量方法及其它设置设定只对本次测量有效采样时间可选一般采样时间或延长采样时间进入采样时间区域，通过方向箭头按钮与OK键改变采样时间。
延长采样时间通常再高振动环境中使用。
公差表对中的公差取决于轴的转速，结果须达到制造公差以内。
当没有现成的公差要求时，XA提供的公差表可根据转速指导公差设定。
向右箭头标识当前选定公差按下列步骤选择公差：1.移动到公差表处点OK2.上下移动到所需公差处点OK按下列步骤定制公差1.移动到公差表处点OK2.向下移动到空格区域，向右进入编辑区3.输入公差名称/转速，点OK或向右4.输入角度公差5.输入位移公差关闭倾角仪如倾角仪不能正常显示，如高振动环境，倾角显示功能可以关闭关闭倾角仪无倾角仪的测量在本章结尾处说明退出退出设置，返回应用界面测量方法三点法三点法需要测量盘车方向三个位置，每个位置点距离至少90度。
注意：当使用三点法测量时，为了达到尽可能可信和精确的测量结果，应使每个位置两侧倾角仪读数差距在0.3度以内，以达到同步盘车效果。
提示：所测三点距离角度越大，重复性越好。
两次测量之间的最小角度为45度输入尺寸图示可动端设备选择尺寸框输入尺寸测量与尺寸输入必须输入两激光器间距，M激光器到连轴器中心距(当两端联轴器分开有距离时，输入的距离为M 激光器到从动端联轴器端面的距离)，M激光器到主动端设备前脚距离与设备前后脚距离。
测量点记录旋转主轴至第一个测量位置，将激光器调整至大约相同位置，此时应为激光器最重要的调整倾角度位置（两激光器倾角位置偏差小于0.3°）仪器显示值-90.0±0.3度，画面倾角指针指向正9点位置为宜。
选择测量图标点OK记录第一个测量点旋转主轴至第二点位置，仪器显示值+90.0±0.3度，画面倾角指针指向正12点位置。
最小转动45度，白色区域标识可测区域，黑色为非可测区域。
如选择角度小于45度，测量图标不显示。
注意两侧探头倾角仪读数差距尽量在0.3°以内，以保证同步转动。
选择测量图标点OK 记录第二个测量点旋转轴到第三个位置，仪器显示值+180.0±0.3度，画面倾角指针指向正3点位置为宜，注意两侧探头倾角仪读数差距尽量在0.3°以内，以保证同步转动。
选择测量图标点OK 记录第三个测量点测量结果测量结果同时显示水平竖直方向的对中值与调整值。
左侧的符号表示位移偏差与角度偏差，以及是否在公差范围内，右侧数据表示调整值，垂直方向正值表示需降低，负值表示需抬高，水平方向正值表示向3点方向平移，负值表示向9点方向平移（从电机尾部向电机看，左手边为3点位置，右手边为9点位置）在公差内超出公差三色LED会显示对中情况Green 绿色表示在公差内Yellow 黄色表示在两倍公差内Red 红色表示超出两倍公差按此键进入保存测量结果界面按此键进入调整界面测量结果评估角度偏差与位移偏差可以衡量对中情况，并计算是否需要进行调整。
如果已经选择合适的公差，测量结果会通过不同颜色表示是否在公差范围之内。
地脚调整值给出设备对中需要进行的地脚调整数据。
对中调整如上图：旋转主轴至12点或6点钟方向调整竖直方向对中，电子水平泡居中。
倾角仪可帮您达到正确的位置。
仪器会以不同大小与方向的箭头指示每一对地脚的调整量与方向，无须根据数值前的正负号判定。
如上图：盘车将激光探头停在3点或9点，电子水平泡居中。
仪器会以不同大小与方向的箭头指示每一对地脚的调整量与方向，无须根据数值前的正负号判定。
如上图调整结果。
主轴转回12点或6点钟方向，检查测量结果是否发生变化。
对中调整完成，为确保对中结果，可以重新测量按此键进入重新测量界面测量过程中注意事项：1、三点法读取数据前必须检查两激光器的倾角偏差小于0.3°2、当两端联轴器分开有距离时，输入的M激光器距离为M激光器到连轴器中心距应为M激光器到对面联轴器断面的距离。
3、调整应先竖直方向再水平方向，调整值为参考，应将注意力集中在左侧的数值，主要观察左边的数据是否在合格范围，绿灯亮起即表示数据已进入合格范围内。
4、对中盘车测量结果一定要重复测得相同结果后再松开螺栓调整，针对同一台设备同一次工作，每次盘车都按相同的测量点顺序测量。
5、调整完后返回测量界面进行数据复测，复测前应检查输入数据的正确性及倾角是否一致。
其它特性M与S单元LED功能激光器面板上有两个LED显示激光操作LED（接近激光束）持续绿色激光发射状态LED（接近接收器）持续绿色设备正常持续红色启动或故障绿灯闪烁激光器置于9,12,3点位置红灯闪烁正在测量齿轮隙检测改变视角为达到最佳精度，系统带有齿轮隙检测功能，当下列情况出现时，系统显示齿轮隙报警•M与S激光器分离超过3度以上；•当第一点测量之后，共有角度位置变化超过0.7度；•当连轴器齿轮隙消除后，报警将自动消失；目标值预设当测量过程使用预设目标值时，此图标会再结果右上角显示。
关闭倾角仪的测量当倾角仪在某些情况下不能正常显示时，如高振动情况下，可以被关闭•在设定中关闭倾角仪除了以下情况，关闭倾角仪的系统可以正常工作：•根据9,3,12点时钟法进行测量时•对中过程中，使用上下按钮改变水平与垂直视角5垂直转轴对中介绍轴对中：测定和调整两台连接设备，使其旋转中心共线。
水平对中的调整是通过调整设备前后脚的高低和水平位移，使其达到公差允许值系统有两个测量单元，分别固定在两个轴上，旋转轴到不同位置，系统会计算两轴的相对位移，并显示对中结果和调整建议。
角度偏差调整需增减垫片，位移偏差需侧向移动。
测量结果可保存预对中功能为获得最佳的对中效果，需在测量之前做一些检查工作以保证获得精确测量数据在去现场之前，检查以下项目•安全规范•公差要求•是否有动态补偿•安装条件是否受限•被测轴是否可旋转•所需垫片尺寸安装对中系统之前请检查设备底座，螺丝与垫片情况以及是否有空间限制目测检查完成后，考虑以下情况•确保设备处于关闭的安全状态•检查设备温度是否适合测量•移除旧的生锈垫片•检查连轴器情况，松开连轴器螺丝•检查软脚情况•设备负载情况•检查轴与连轴器•考察管线应力•粗对中•检查耦合间隙安装激光器安装可参考水平转轴对中章节开始程序选择垂直轴对中图标点击OK.进入设置设置设置只对本次测量有效采样时间可选一般采样时间或延长采样时间进入采样时间区域，通过方向箭头按钮与OK 键改变采样时间。
延长采样时间通常再高振动环境中使用。
公差表对中的公差取决于轴的转速，结果须达到制造公差以内。
当没有现成的公差要求时，XA 提供的公差表可根据转速指导公差设定。
向右箭头标识当前选定公差按下列步骤选择公差：1.移动到公差表处点OK2.上下移动到所需公差处点OK按下列步骤定制公差1.移动到公差表处点OK2.向下移动到空格区域，向右进入编辑区3.输入公差名称/转速，点OK或向右4.输入角度公差5.输入位移公差退出退出设置，返回测量界面测量测量方法在竖直轴对中程序要求轴旋转180度，取三点读数输入距离图示可动端设备选择尺寸对话框输入尺寸测量与尺寸输入必须输入所有测量距离，包括两激光器间距，M激光器到连轴器中心距，输入节距园直径(对角螺栓中心间距离)与总螺栓数最多可测输入8个螺栓站在第二测量点位置，此位置需方便将轴旋转180度提醒：开始测量前标出1，2，3点的位置第一个测量位置，将激光器调整至大约相同位置此时应为激光器最重要的调整倾角同步（两激光器倾角位置偏差小于0.3°）记录第一个测量点旋转90度到第二测点（您所站位置）选择测量图标点击OK，记录第二个测量点旋转90度到第三点位置选择测量图标点击OK，记录第三个测量点测量结果测量结果同时显示两个方向的对中值与调整值左侧的符号表示位移偏差与角度偏差，以及是否在公差范围内右侧的数表表示每个螺栓下的垫片的调整量在公差内超差三色LED会显示对中情况绿灯表示在公差内黄灯表示在两倍公差内红灯表示超两倍公差保存测量结果做调整测量结果评估角度偏差与位移偏差可以衡量对中情况，并计算是否需要进行调整。
如果已经选择合适的公差，测量结果会通过不同颜色表示是否在公差范围之内地脚调整值给出设备对中需要进行的地脚调整数据对中调整通过在螺栓下加垫片调整角度偏差（负值表示需增加垫片），当激光器在位置一时显示位置一方向的实时偏差值，在位置二时显示位置二方向的实时偏差值同时调整两个方向的位移偏差，实时显示值随着激光器在位置一、二的变化而改变调整过程完成后，再次检查角度与位移偏差是否在所要求的公差范围内对中调整完成，可重新测量确认重新测量6软脚测试介绍在对中调整开始前，应先进行软脚测试，否则对中结果是没有意义的。
